Zestaw do badania elektrostatyki, doświadczenia z ładunkiem elektrycznym, indukcją elektrostatyczną, zasadą zachowania ładunku.

TP2089 Electrostatic Kit — elektrostatyka pokazana przez doświadczenie, pomiar i wykres

Electrostatic Kit TP2089 / Zestaw do badania elektrostatyki to zestaw laboratoryjny do doświadczeń z ładunkiem elektrycznym, elektryzowaniem ciał, zasadą zachowania ładunku, indukcją elektrostatyczną, doświadczeniem z wiadrem Faradaya oraz badaniem tryboelektryczności. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że elektrostatyka nie jest tylko prostym pokazem „przyciągania skrawków papieru”, ale zjawiskiem, które można mierzyć, porównywać i analizować ilościowo. Zestaw jest przeznaczony do serii doświadczeń elektrostatycznych, w tym do badania zasady zachowania ładunku. W materiałach technicznych podane jest oznaczenie TP2089, klasyfikacja Physics oraz poziom Early Senior high school physics / junior high school physics. Największą wartością dydaktyczną TP2089 jest połączenie klasycznych doświadczeń elektrostatycznych z pomiarem cyfrowym. Uczniowie mogą elektryzować różne materiały, przenosić ładunek, obserwować zmiany wskazań czujnika ładunku i tworzyć wykres trendu. Dzięki temu łatwiej zrozumieć, że ładunek elektryczny jest wielkością fizyczną, a nie tylko „efektem” widocznym w postaci przyciągania lub odpychania.

Do czego służy zestaw TP2089?

Zestaw TP2089 służy do badania zjawisk elektrostatycznych i ilościowego pomiaru ładunku. Umożliwia realizację doświadczeń z elektryzowaniem przez tarcie, dotyk i indukcję, a także badanie zachowania ładunku w układzie izolowanym. Dzięki współpracy z czujnikiem ładunku można mierzyć ilość ładunku i obserwować zmiany w czasie rzeczywistym na terminalach Windows, Android i iOS. W praktyce szkolnej zestaw można wykorzystać do omawiania: ładunku elektrycznego, elektryzowania przez tarcie, elektryzowania przez dotyk, elektryzowania przez indukcję, oddziaływań elektrostatycznych, zasady zachowania ładunku, doświadczenia z wiadrem Faradaya, elektryczności statycznej człowieka, tryboelektryczności, przewodników i izolatorów, upływu ładunku, pomiaru ładunku czujnikiem, analizy danych w tabelach i na wykresach. To bardzo dobry zestaw do pokazania uczniom, że ładunek można wytworzyć, przenieść, zgromadzić, rozładować i zmierzyć. Dzięki temu elektrostatyka staje się zrozumiała, a nie tylko efektowna wizualnie.

Dlaczego warto badać elektrostatykę cyfrowo?

Klasyczne doświadczenia elektrostatyczne są atrakcyjne, ale często pozostają jakościowe. Uczeń widzi, że naelektryzowany pręt przyciąga skrawki papieru albo że włosy unoszą się po potarciu balonem, ale trudno mu ocenić, ile ładunku powstało, jak szybko zanika i jak zmienia się po dotknięciu lub zbliżeniu innego ciała. TP2089 rozwiązuje ten problem przez współpracę z czujnikiem ładunku. Czujnik umożliwia pomiar ilości ładunku, a dane mogą być wyświetlane w czasie rzeczywistym i przedstawiane jako wykres trendu. Dla ucznia to bardzo ważna zmiana. Zamiast tylko obserwować efekt, może zobaczyć wartość pomiarową i jej zmianę. Może porównać różne materiały, różne sposoby elektryzowania i różne warunki doświadczenia. To uczy, że doświadczenie fizyczne powinno prowadzić do danych, a dane do wniosków.

Zasada zachowania ładunku

Jednym z najważniejszych zastosowań zestawu jest badanie zasady zachowania ładunku. W doświadczeniach elektrostatycznych łatwo pokazać, że ładunek nie powstaje „z niczego” i nie znika bez przyczyny, lecz może być rozdzielany, przenoszony lub neutralizowany. Uczniowie mogą elektryzować wybrane elementy, przenosić ładunek do układu pomiarowego i obserwować, jak zmieniają się wskazania. Dzięki temu mogą zrozumieć, że w procesie elektryzowania przez tarcie jeden materiał może uzyskiwać ładunek dodatni, a drugi ujemny. Suma ładunków w rozpatrywanym układzie pozostaje zgodna z zasadą zachowania, choć poszczególne elementy mogą mieć różne znaki i wartości. To doświadczenie świetnie porządkuje temat elektrostatyki. Uczniowie widzą, że elektryzowanie nie polega na „produkcji elektryczności”, tylko na rozdzieleniu i przemieszczeniu ładunków.

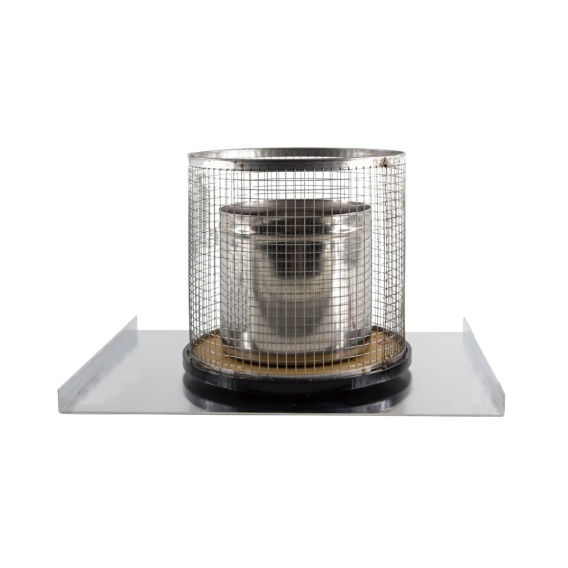

Doświadczenie z wiadrem Faradaya

Zestaw można wykorzystać do doświadczenia z wiadrem Faradaya. Jest to jedno z najważniejszych doświadczeń pokazujących pomiar ładunku i zachowanie ładunku podczas umieszczania naelektryzowanego ciała w przewodzącym naczyniu. Materiały produktowe wskazują kompatybilność zestawu z czujnikiem ładunku i możliwość badania eksperymentu Faradaya z rejestracją trendu na terminalach Windows, Android i iOS. Dla uczniów to bardzo dobre doświadczenie, ponieważ łączy kilka pojęć naraz: ładunek, przewodnik, ekranowanie, indukcję, pomiar i zasadę zachowania. Uczeń może zobaczyć, że sam fakt włożenia naelektryzowanego obiektu do naczynia przewodzącego powoduje zmianę wskazania, nawet jeśli obiekt nie dotyka bezpośrednio naczynia. To bardzo dobra okazja do omówienia różnicy między przeniesieniem ładunku przez kontakt a indukcją elektrostatyczną. Uczniowie mogą najpierw włożyć naelektryzowany element bez dotykania, a następnie dotknąć wewnętrznej ścianki i porównać przebieg pomiaru.

Tryboelektryczność — różne materiały, różne efekty

TP2089 zawiera bogaty zestaw akcesoriów do doświadczeń z elektryzowaniem przez tarcie, w tym różne materiały prętów i tkanin. Taka konfiguracja pozwala badać zjawiska tryboelektryczne, czyli powstawanie ładunku podczas kontaktu i rozdzielania różnych materiałów. To bardzo wdzięczny temat dydaktyczny, ponieważ uczniowie mogą samodzielnie porównywać materiały. Ten sam sposób pocierania, ale inny pręt lub inna tkanina, może prowadzić do innego znaku i wartości ładunku. Dzięki temu łatwo wprowadzić pojęcie szeregu tryboelektrycznego i wyjaśnić, dlaczego niektóre materiały łatwiej oddają elektrony, a inne łatwiej je przyjmują. Doświadczenie można powiązać z codziennością: elektryzowaniem ubrań, trzaskiem przy dotknięciu klamki, unoszeniem włosów, przyciąganiem kurzu do ekranów i folii, a także zabezpieczeniami antystatycznymi w elektronice.

Elektryczność statyczna człowieka

Zestaw można wykorzystać również do badania elektryczności statycznej człowieka. Materiały produktowe wymieniają to jako jedno z typowych doświadczeń. To bardzo angażujące ćwiczenie, ponieważ uczniowie mogą zobaczyć, że ciało człowieka również może gromadzić i odprowadzać ładunek. W praktyce można pokazać, jak ruch, kontakt z materiałami, obuwie, podłoże albo wilgotność powietrza wpływają na pojawianie się ładunków statycznych. Przy takim doświadczeniu szczególnie ważne jest zachowanie bezpieczeństwa i praca pod nadzorem nauczyciela. Warto wykorzystać je do rozmowy o ochronie elementów elektronicznych, opaskach ESD, uziemieniu i zasadach pracy z urządzeniami wrażliwymi na wyładowania elektrostatyczne.

Opaska antystatyczna — większa kontrola błędów pomiarowych

W zestawie znajduje się opaska antystatyczna, której zadaniem jest ograniczenie błędów wynikających z przewodzenia i upływu ładunku przez ciało człowieka. Dzięki temu pomiary mogą być dokładniejsze i bardziej powtarzalne. To bardzo dobry element dydaktyczny, ponieważ uczy uczniów, że w elektrostatyce warunki pomiaru mają ogromne znaczenie. Ładunki są wrażliwe na wilgotność powietrza, dotyk, przewodzenie przez ciało, zabrudzenia izolatorów i przypadkowe uziemienie. Opaska antystatyczna pozwala także wprowadzić temat ochrony ESD. Uczniowie mogą zrozumieć, dlaczego w serwisach elektronicznych i laboratoriach stosuje się specjalne opaski, maty i procedury zabezpieczające przed wyładowaniami elektrostatycznymi.

Czujnik ładunku i wykres trendu

Do pracy z zestawem wykorzystywany jest czujnik ładunku. Materiały techniczne podają, że zestaw współpracuje z jednym czujnikiem ładunku, a pomiar może być prezentowany w czasie rzeczywistym jako wykres trendu. Dzięki temu uczniowie mogą analizować, jak ładunek pojawia się, zmienia i zanika. Mogą obserwować szybki skok po dotknięciu, powolny spadek wskazań przy upływie ładunku albo zmianę znaku po użyciu innego materiału. To bardzo dobry sposób na rozwijanie umiejętności interpretacji wykresów. Uczniowie widzą, że przebieg ładunku w czasie może mówić więcej niż pojedyncza liczba. Mogą porównywać serie, wyznaczać wartości maksymalne i analizować, które materiały dają najbardziej powtarzalne wyniki.

Jakie doświadczenia można wykonać?

Badanie zasady zachowania ładunku To jedno z podstawowych doświadczeń z wykorzystaniem TP2089. Uczniowie elektryzują elementy, przenoszą ładunek i obserwują zmiany wskazań czujnika. Mogą sprawdzić, że ładunek jest przenoszony i rozdzielany, a nie tworzony z niczego.

Doświadczenie z wiadrem Faradaya Uczniowie umieszczają naelektryzowany obiekt w przewodzącym naczyniu i obserwują wskazania czujnika ładunku. Mogą porównać sytuację bez dotyku i z dotknięciem wewnętrznej ścianki.

Badanie elektryzowania przez tarcie Różne pręty i tkaniny pozwalają sprawdzić, jak materiał wpływa na wartość oraz znak zgromadzonego ładunku. To podstawowe doświadczenie tryboelektryczne.

Badanie szeregu tryboelektrycznego Uczniowie porównują pary materiałów i określają, które z nich łatwiej uzyskują ładunek dodatni lub ujemny. To pozwala przejść od obserwacji do klasyfikacji materiałów.

Elektryzowanie przez dotyk Naelektryzowany element dotyka drugiego ciała, a uczniowie obserwują przeniesienie części ładunku. To doświadczenie dobrze pokazuje, że ładunek może przemieszczać się między przewodnikami.

Elektryzowanie przez indukcję Uczniowie zbliżają naelektryzowany obiekt do przewodnika bez dotykania go i obserwują zmianę wskazania. To pomaga zrozumieć rozdział ładunków wewnątrz przewodnika.

Badanie elektryczności statycznej człowieka Można sprawdzić, jak ciało człowieka gromadzi i odprowadza ładunek. Doświadczenie dobrze łączy elektrostatykę z praktyką BHP i ochroną ESD.

Wpływ opaski antystatycznej na pomiar Uczniowie mogą porównać pomiar z opaską ESD i bez niej, aby zrozumieć, jak człowiek może wpływać na wynik doświadczenia.

Upływ ładunku w czasie Po naelektryzowaniu elementu uczniowie obserwują, jak wskazanie czujnika zmienia się z czasem. To dobry sposób na omówienie wilgotności, izolacji i przewodzenia powierzchniowego.

Porównanie przewodników i izolatorów Zestaw można wykorzystać do pokazania, że przewodniki łatwiej przenoszą ładunek, a izolatory mogą go utrzymywać lokalnie przez dłuższy czas.

Analiza znaku ładunku Uczniowie mogą porównać wskazania dodatnie i ujemne dla różnych materiałów. To bardzo dobrze porządkuje temat elektronów, niedoboru i nadmiaru ładunku.

Projekt STEM — mapa materiałów tryboelektrycznych Uczniowie mogą przygotować ranking materiałów: pręt, tkanina, sposób pocierania, znak ładunku, wartość maksymalna i trwałość ładunku. Wyniki można przedstawić w tabeli i na wykresie.

Zastosowanie w fizyce, technice i STEM

Electrostatic Kit TP2089 szczególnie dobrze sprawdza się w fizyce przy omawianiu ładunku elektrycznego, oddziaływań elektrostatycznych, elektryzowania, indukcji elektrostatycznej, zachowania ładunku i pomiaru ładunku. W edukacji technicznej zestaw można powiązać z ochroną ESD, bezpieczeństwem elementów elektronicznych, antystatyką w serwisie komputerowym, produkcji elektroniki, magazynowaniu podzespołów i pracy z materiałami podatnymi na elektryzowanie. W edukacji STEM TP2089 pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, wybór materiałów, pomiar, tabela, wykres, analiza i wniosek. Uczniowie mogą samodzielnie badać, które materiały elektryzują się najmocniej i jak długo utrzymują ładunek.

Współpraca z SenseDisc Pro i iLab V12.0

TP2089 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Zestaw dostarcza elementów do wytwarzania i przenoszenia ładunku, a pomiar realizowany jest czujnikiem ładunku. Do zajęć rozszerzonych przydatne są: czujnik ładunku, czujnik napięcia, czujnik mikronapięcia, czujnik natężenia światła w doświadczeniach porównawczych dotyczących warunków otoczenia oraz czujnik wilgotności, jeśli chcemy analizować wpływ wilgotności powietrza na utrzymywanie ładunku. W połączeniu z iLab V12.0 uczniowie mogą zapisywać przebiegi ładunku, tworzyć wykresy trendu, porównywać materiały i przygotowywać raporty z doświadczeń. Takie stanowisko pokazuje, że elektrostatyka może być nauczana nowocześnie: przez pomiar, analizę i pracę z danymi, a nie wyłącznie przez krótkie pokazy jakościowe.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2089 Electrostatic Kit oznacza gotowy zestaw do wielu doświadczeń z elektrostatyki. Zestaw ułatwia prowadzenie lekcji o ładunku, zachowaniu ładunku, elektryzowaniu i doświadczeniu z wiadrem Faradaya, a jednocześnie pozwala wprowadzić cyfrowy pomiar czujnikiem ładunku. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi, że ładunek może być dodatni lub ujemny, może być przenoszony, zanikać, zmieniać znak i zależeć od materiału. Dzięki wykresowi lepiej rozumie, że elektrostatyka jest mierzalną częścią fizyki. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest lekki, kompaktowy, zgodny z doświadczeniami szkolnymi i pozwala łączyć klasyczne pokazy elektrostatyczne z cyfrową rejestracją danych.

Bezpieczeństwo i prawidłowe użytkowanie

TP2089 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić czystość i suchość elementów, połączenie z czujnikiem ładunku oraz poprawne uziemienie lub zastosowanie opaski antystatycznej, jeśli wymaga tego scenariusz doświadczenia. Doświadczenia elektrostatyczne najlepiej wykonywać w suchych i uporządkowanych warunkach. Wilgoć, zabrudzone izolatory, przypadkowe dotknięcie elementów i przewodzenie przez ciało człowieka mogą wpływać na wynik pomiaru. Warto wykonywać kilka powtórzeń i porównywać serie. Nie należy używać zestawu w pobliżu wrażliwych urządzeń elektronicznych, jeśli istnieje ryzyko wyładowania elektrostatycznego. Po zakończeniu pracy należy rozładować elementy zgodnie z instrukcją, odłączyć czujnik ładunku, uporządkować pręty, tkaniny, przewody i opaskę antystatyczną oraz przechowywać zestaw w suchym miejscu.
