Jak wybrać edukacyjne ramię robotyczne?

Czym jest ramię robotyczne?

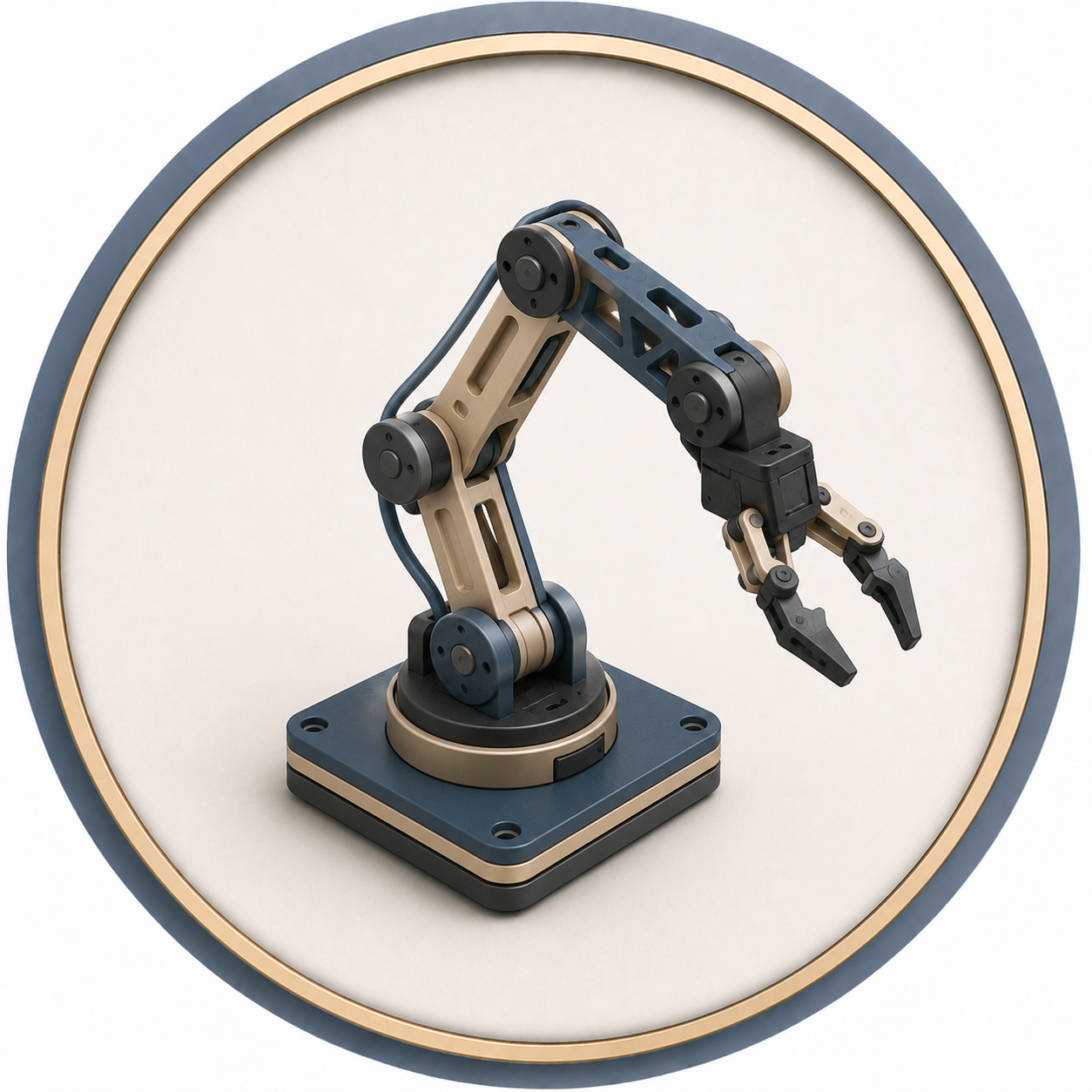

Ramię robotyczne jest programowalnym manipulatorem, którego budowa i sposób działania przypominają ruch ludzkiej ręki. Składa się z połączonych przegubami członów napędzanych najczęściej przez serwomechanizmy. Na końcu ramienia znajduje się element roboczy, na przykład chwytak, przyssawka, pisak, kamera lub inne narzędzie. Dzięki temu robot może podnosić, przesuwać, sortować i układać przedmioty, a także wykonywać zadania według zaprogramowanej sekwencji.

Zastosowanie w edukacji

Ramiona robotyczne pozwalają połączyć wiedzę z zakresu informatyki, mechaniki, elektroniki, matematyki i automatyki. Uczniowie nie tylko obserwują działanie urządzenia, ale samodzielnie przygotowują program, testują ruchy i poprawiają błędy. Urządzenia mogą być wykorzystywane podczas zajęć z: robotyki i programowania, mechatroniki, automatyki przemysłowej, elektroniki, informatyki, widzenia maszynowego, projektowania systemów produkcyjnych.

Ramię może być także elementem większego stanowiska obejmującego taśmociąg, czujniki, kamerę, mikrokontroler lub system sortowania.

Dobór do poziomu kształcenia

W szkołach podstawowych i liceach ramiona robotyczne mogą służyć przede wszystkim do demonstracji podstaw robotyki, sterowania i automatyzacji. Najlepiej sprawdzają się modele łatwe w obsłudze, programowane blokowo i wyposażone w gotowe scenariusze ćwiczeń. W technikach oraz szkołach branżowych warto wybierać urządzenia obsługujące programowanie tekstowe, systemy wizyjne, różne chwytaki i bardziej rozbudowane zadania ruchowe. Na uczelniach istotne są otwarta architektura, dostęp do API, współpraca z ROS, Pythonem, OpenCV oraz możliwość integracji własnych czujników i algorytmów.

Liczba osi i stopnie swobody

Jednym z najważniejszych parametrów ramienia jest liczba osi, określana również jako liczba stopni swobody. Im więcej niezależnie sterowanych przegubów, tym większy zakres ruchu i możliwość precyzyjnego ustawienia chwytaka. Proste modele mogą posiadać trzy lub cztery osie i służyć do podstawowych ćwiczeń. Ramiona pięcio- i sześcioosiowe pozwalają realizować bardziej złożone trajektorie i lepiej odwzorowują działanie robotów stosowanych w automatyce przemysłowej. Większa liczba osi nie zawsze oznacza lepszy wybór. Urządzenie powinno odpowiadać celom zajęć i poziomowi uczniów.

Zasięg, udźwig i dokładność

Zasięg określa maksymalny obszar, w którym może poruszać się końcówka robocza. Udźwig informuje, jak ciężki przedmiot ramię może bezpiecznie przenosić. W pracowni edukacyjnej istotna jest również powtarzalność, czyli zdolność robota do wielokrotnego osiągania tej samej pozycji. Im lepsza powtarzalność, tym dokładniej można realizować zadania sortowania, układania i manipulowania niewielkimi elementami. Nie należy wybierać urządzenia jedynie na podstawie dużego udźwigu. Do większości ćwiczeń szkolnych ważniejsze są precyzja, płynność ruchu i stabilność konstrukcji.

Sposoby programowania

Prostsze ramiona mogą być sterowane za pomocą aplikacji, suwaków, pilota lub programowania blokowego. Takie rozwiązania są odpowiednie dla początkujących użytkowników. Bardziej zaawansowane platformy powinny obsługiwać języki Python lub C/C++, a także umożliwiać dostęp do współrzędnych, prędkości, kątów przegubów i parametrów trajektorii. W technikach i na uczelniach szczególnie wartościowa jest współpraca z ROS, czyli środowiskiem wykorzystywanym do tworzenia i integracji systemów robotycznych.

Sterowanie pozycją i trajektorią

Podstawowe ćwiczenia polegają na zaprogramowaniu kolejnych pozycji ramienia. Robot przechodzi między punktami i wykonuje określone czynności, na przykład otwiera lub zamyka chwytak. Na bardziej zaawansowanym poziomie uczniowie mogą projektować całe trajektorie ruchu, określać prędkość, przyspieszenie i sposób przejścia pomiędzy punktami. Pozwala to lepiej poznać zagadnienia związane z planowaniem ruchu, bezpieczeństwem i optymalizacją procesu.

Kinematyka prosta i odwrotna

Kinematyka prosta pozwala obliczyć położenie końcówki robota na podstawie ustawienia poszczególnych przegubów. Kinematyka odwrotna działa w przeciwnym kierunku – użytkownik określa punkt, do którego ma dotrzeć chwytak, a system wylicza wymagane ustawienie osi. Zagadnienia te są szczególnie ważne w technikach i na uczelniach, ponieważ stanowią podstawę zaawansowanego sterowania robotami.

Chwytaki i elementy robocze

Standardowym wyposażeniem jest chwytak dwu- lub wielopalczasty, umożliwiający przenoszenie przedmiotów. W zależności od platformy może on być wymieniany na: przyssawkę, elektromagnes, uchwyt na pisak, kamerę, moduł pomiarowy, inne narzędzie projektowe. Możliwość wymiany końcówki roboczej zwiększa zakres ćwiczeń i pozwala wykorzystywać jedno ramię w wielu projektach.

Kamery i widzenie maszynowe

Ramię wyposażone w kamerę może rozpoznawać kolory, kształty, znaczniki i położenie przedmiotów. Połączenie z OpenCV lub innym oprogramowaniem wizyjnym pozwala tworzyć systemy automatycznego sortowania i identyfikacji. W bardziej zaawansowanych projektach możliwe jest wykorzystanie sztucznej inteligencji do klasyfikowania obiektów, śledzenia ruchu lub podejmowania decyzji na podstawie obrazu. Przed zakupem należy sprawdzić, czy kamera jest częścią zestawu i jakie możliwości oferuje oprogramowanie producenta.

Współpraca z mikrokontrolerami i komputerami

Ramiona edukacyjne mogą współpracować z Arduino, Raspberry Pi, ESP32 lub komputerami wyposażonymi w system Windows albo Linux. Mikrokontroler może obsługiwać czujniki i proste zadania sterujące. Raspberry Pi sprawdzi się przy pracy z kamerą, Pythonem, siecią i analizą obrazu. Bardziej wymagające projekty AI mogą wykorzystywać platformy NVIDIA Jetson. Ważne jest sprawdzenie, czy wymagany kontroler, zasilacz, karta pamięci i pozostałe elementy są zawarte w zestawie.

Przykładowe ćwiczenia

Za pomocą ramion robotycznych można realizować między innymi: przenoszenie przedmiotów między punktami, układanie elementów według wzoru, sortowanie według koloru lub kształtu, obsługę taśmociągu, rysowanie i pisanie, rozpoznawanie obiektów za pomocą kamery, automatyczne chwytanie elementów, symulację stanowiska produkcyjnego, współpracę robota z czujnikami i mikrokontrolerami. Stopień trudności można zwiększać wraz z rozwojem umiejętności uczniów.

Stanowisko pojedyncze czy kompletna linia?

Do prezentacji podstaw robotyki może wystarczyć jedno ramię z zestawem elementów testowych. W przypadku zajęć praktycznych warto przygotować kilka stanowisk lub organizować pracę rotacyjną. Kompletna pracownia może obejmować: ramię robotyczne, komputer sterujący, kamerę, zestaw chwytaków, czujniki, taśmociąg, elementy do sortowania, matę roboczą, wyposażenie zabezpieczające. Takie stanowisko umożliwia symulowanie procesów spotykanych w automatyce i produkcji.

Bezpieczeństwo pracy

Nawet niewielkie ramię może wykonać szybki ruch i przytrzasnąć palce. Dlatego stanowisko powinno posiadać stabilną podstawę, wyznaczony obszar pracy oraz łatwo dostępny sposób awaryjnego zatrzymania. Uczniowie nie powinni wkładać rąk w przestrzeń roboczą podczas wykonywania programu. Należy również przestrzegać dopuszczalnego udźwigu i nie blokować mechanicznie przegubów. Przed rozpoczęciem zajęć warto sprawdzić mocowania, przewody, zasilanie, kalibrację i działanie chwytaka.

Oprogramowanie i dokumentacja

Przed zakupem należy zweryfikować: dostępne języki programowania, obsługiwane systemy operacyjne, możliwość programowania blokowego, dostęp do kodu źródłowego lub API, zgodność z Pythonem, OpenCV i ROS, sposób aktualizacji oprogramowania, dostępność instrukcji i projektów edukacyjnych.

Bogata dokumentacja jest szczególnie istotna w przypadku urządzeń wykorzystywanych w technikach i na uczelniach. Nawet dobrze wyposażone ramię może być trudne do wykorzystania, jeżeli producent nie zapewnia przykładów, bibliotek i opisów interfejsów.

Na co zwrócić uwagę przed zakupem?

Wybierając edukacyjne ramię robotyczne, należy sprawdzić: liczbę osi i zakres ruchu, udźwig, zasięg i powtarzalność, typ zastosowanych napędów, sposób programowania, obsługiwane języki, możliwość integracji kamery i czujników, rodzaj chwytaka, dostępność części zamiennych, wyposażenie zestawu, jakość dokumentacji, poziom bezpieczeństwa, możliwość dalszej rozbudowy.

Najlepszym rozwiązaniem jest platforma, która pozwala rozpocząć od prostych ćwiczeń, a następnie przejść do programowania tekstowego, systemów wizyjnych i bardziej zaawansowanej automatyki.

Najczęstsze błędy

Częstym błędem jest zakup ramienia atrakcyjnego wizualnie, ale pozbawionego odpowiedniego oprogramowania, dokumentacji lub możliwości rozbudowy. Problemem może być również wybór modelu o zbyt małej dokładności albo konstrukcji przeznaczonej wyłącznie do demonstracji, gdy placówka planuje zaawansowane zajęcia praktyczne. Należy także sprawdzić, czy cena obejmuje kontroler, chwytak, kamerę, zasilacz, oprogramowanie i elementy stanowiska. Niekompletny zestaw może wymagać dodatkowych kosztów już na etapie uruchomienia.
