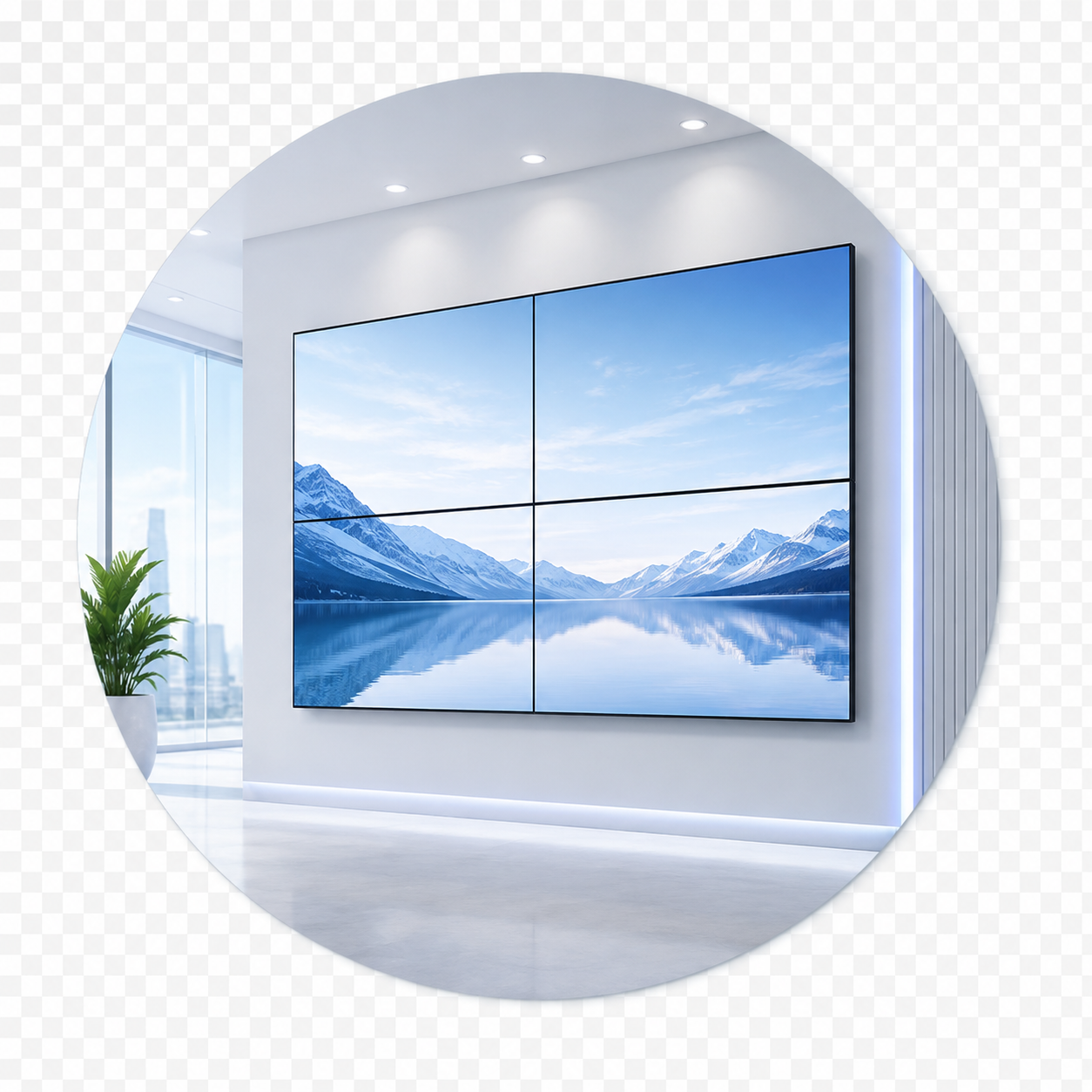

Jak wybrać monitory bezramkowe LCD do systemu VideoWall?

Wybór monitorów do ściany wideo nie powinien ograniczać się do porównania przekątnej i szerokości ramki. Profesjonalny system musi zostać dopasowany do rodzaju prezentowanych treści, odległości operatorów i odbiorców, czasu pracy, warunków oświetleniowych, liczby źródeł oraz wymaganego poziomu niezawodności. Innych parametrów potrzebuje centrum monitoringu pracujące przez całą dobę, innych sala konferencyjna, a jeszcze innych reprezentacyjna instalacja Digital Signage w galerii handlowej lub lobby.

Czym jest monitor bezramkowy LCD?

Określenie monitor bezramkowy LCD odnosi się do profesjonalnego ekranu posiadającego bardzo wąską ramkę, zaprojektowanego do łączenia z innymi monitorami w większą powierzchnię obrazu. W praktyce monitor nie jest całkowicie pozbawiony obramowania. Stosuje się natomiast konstrukcje określane jako: slim bezel, narrow bezel, ultra-narrow bezel, extreme-narrow bezel.

Im mniejsza jest łączna szerokość pomiędzy aktywnymi powierzchniami dwóch sąsiednich ekranów, tym mniej widoczny pozostaje podział obrazu. Profesjonalne serie dostępne na rynku oferują między innymi łączenia na poziomie około 3,5 mm, 1,7 mm, a w najbardziej zaawansowanych rozwiązaniach poniżej 1 mm.

Bezel-to-bezel – najważniejszy parametr ramki

Parametr bezel-to-bezel określa całkowitą szerokość połączenia pomiędzy aktywnymi obszarami dwóch sąsiednich monitorów. Jest sumą ramek znajdujących się po przeciwnych stronach ekranów. Przykładowo, jeżeli prawy brzeg jednego monitora ma 0,44 mm, a lewy kolejnego 1,3 mm, całkowite łączenie wynosi 1,74 mm. Takie asymetryczne wartości są często spotykane w profesjonalnych monitorach VideoWall. Węższa ramka: ogranicza przerwy w obrazie, poprawia odbiór filmów i grafik, zwiększa jednolitość całej powierzchni, nadaje instalacji bardziej reprezentacyjny wygląd.

Należy jednak pamiętać, że nawet najwęższa ramka pozostaje widoczna. Jeżeli projekt bezwzględnie wymaga powierzchni całkowicie pozbawionej podziałów, bardziej odpowiednia może być modułowa ściana LED.

Kiedy warto wybrać ścianę LCD?

Monitory bezramkowe LCD są szczególnie dobrym rozwiązaniem, gdy potrzebne są: wysoka rozdzielczość całej powierzchni, czytelność drobnego tekstu i szczegółów, oglądanie obrazu z niewielkiej odległości, prezentowanie wielu źródeł jednocześnie, elastyczne dzielenie ekranu na okna, przewidywalny koszt budowy systemu, praca w centrum monitoringu lub sterowania, możliwość wymiany pojedynczego monitora.

Technologia LCD jest często wybierana do prezentowania obrazów z kamer, map, schematów, paneli operatorskich, wykresów, danych analitycznych oraz systemów bezpieczeństwa.

Jaką przekątną monitora wybrać?

Najczęściej stosowane monitory VideoWall mają przekątne około 46, 49 lub 55 cali. Większe modele umożliwiają zbudowanie określonej powierzchni z mniejszej liczby urządzeń, natomiast mniejsze ekrany mogą zapewniać większą elastyczność wymiarową. Przy wyborze należy przeanalizować: dostępne miejsce, wysokość pomieszczenia, wymagane proporcje ściany, szerokość łączeń, rozdzielczość całego systemu, drogę transportową, dostęp serwisowy, masę konstrukcji.

Nie należy dobierać przekątnej w oderwaniu od liczby ekranów. Układ 3×3 z monitorów 55-calowych wymaga znacznie większej powierzchni i konstrukcji niż zestaw 2×2.

Układ ściany wideo

Monitory mogą być łączone w układy: 2 × 2, 3 × 2, 3 × 3, 4 × 4, panoramiczne, pionowe, nieregularne, otaczające narożniki pomieszczenia. Najbardziej klasyczne konfiguracje zachowują prostokątny format. W systemach informacyjnych i reklamowych można jednak stosować długie pasy ekranów albo powierzchnie dopasowane do architektury. Już na etapie projektu należy sprawdzić, jak proporcje ściany odpowiadają formatom prezentowanych treści. Nieprawidłowo dobrany układ może powodować rozciągnięcie obrazu albo pozostawienie niewykorzystanych obszarów.

Rozdzielczość monitora i całej ściany

Profesjonalne monitory VideoWall często wykorzystują rozdzielczość Full HD 1920 × 1080. W takim przypadku układ 2 × 2 może tworzyć przestrzeń 3840 × 2160, odpowiadającą 4K UHD, jeżeli każdy monitor otrzymuje niezależną część materiału. Układ 3 × 3 z monitorów Full HD może osiągnąć rozdzielczość 5760 × 3240. Wymaga jednak procesora, karty graficznej lub systemu dystrybucji sygnału zdolnego wygenerować i obsłużyć tak dużą powierzchnię roboczą. Istotne jest rozróżnienie pomiędzy: powieleniem tego samego sygnału, rozciągnięciem pojedynczego obrazu, niezależnym sterowaniem każdym ekranem, wyświetlaniem wielu źródeł w oddzielnych oknach.

Samo połączenie monitorów nie gwarantuje wysokiej rozdzielczości całego systemu. Decydują o niej również kontroler i sposób dostarczania treści.

Jasność i warunki oświetleniowe

Jasność monitorów VideoWall jest podawana w nitach, czyli kandelach na metr kwadratowy. Modele o jasności około 500 nitów sprawdzają się w wielu centrach monitoringu, lobby, salach spotkań i przestrzeniach komercyjnych. W bardziej intensywnie oświetlonych miejscach stosuje się wyświetlacze o wyższej luminancji, na przykład około 700 nitów. Przy doborze należy uwzględnić: światło dzienne, oprawy sufitowe, refleksy, położenie okien, kolor wnętrza, czas pracy operatorów, charakter treści.

Zbyt niska jasność zmniejszy czytelność, natomiast nadmierna luminancja w ciemnym centrum monitoringu może powodować zmęczenie wzroku.

Powłoka antyrefleksyjna i haze

Monitory przeznaczone do pracy w jasnych pomieszczeniach mogą posiadać powierzchnię antyrefleksyjną o odpowiednio dobranym parametrze haze. Powłoka ogranicza odbicia lamp i okien, poprawiając widoczność obrazu. Profesjonalne panele bezodblaskowe są wykorzystywane w ścianach pracujących w zmiennych warunkach oświetleniowych, a ich zadaniem jest utrzymanie czytelności i równomierności obrazu. Bardzo wysoki haze może jednak delikatnie wpływać na postrzeganą ostrość i głębię czerni. Parametr powinien być dopasowany do miejsca instalacji.

Praca 24/7

W centrach monitoringu, transporcie, przemyśle i obiektach infrastruktury krytycznej ściana może działać nieprzerwanie. Do takich zastosowań należy wybierać monitory jednoznacznie dopuszczone przez producenta do pracy 24 godziny na dobę, 7 dni w tygodniu. Profesjonalne serie VideoWall są projektowane z myślą o takim trybie użytkowania, stabilnym chłodzeniu i ciągłym wyświetlaniu obrazu. Należy także uwzględnić: właściwą wentylację, temperaturę otoczenia, harmonogram konserwacji, monitoring stanu urządzeń, dostęp serwisowy, zabezpieczenie zasilania.

Jednolitość jasności i kolorów

Największym wyzwaniem ściany LCD jest uzyskanie identycznego obrazu na wszystkich monitorach. Różnice pomiędzy panelami mogą dotyczyć: jasności, temperatury barwowej, kontrastu, gamma, odcienia bieli,  nasycenia kolorów. Profesjonalne wyświetlacze są często fabrycznie kalibrowane, aby zapewnić możliwie równomierną jasność i kolorystykę bezpośrednio po instalacji. Producenci stosują również funkcje kalibracji programowej i narzędzia pozwalające korygować parametry całej ściany.  W instalacjach reprezentacyjnych i centrach kontroli warto wykonać końcową kalibrację po zamontowaniu wszystkich ekranów.

Równomierność obrazu przy krawędziach

W ścianie wideo szczególnie widoczne są różnice pojawiające się przy narożnikach i ramkach. Ciemniejsze obszary na brzegach mogą tworzyć siatkę odcinającą poszczególne panele. Zaawansowane konstrukcje wykorzystują rozwiązania poprawiające równomierność kolorów i jasności również w pobliżu krawędzi. Stosowane są także algorytmy redukujące wizualne przerwy podczas prezentowania ruchomego obrazu na kilku ekranach.

Kompensacja ramek

Funkcja Frame Compensation lub Image Gap Reduction pozwala odpowiednio przeskalować materiał, aby obiekty przechodzące pomiędzy monitorami zachowywały prawidłowe proporcje. Bez kompensacji linia albo postać może zostać nienaturalnie rozciągnięta na szerokość ramek. Po włączeniu funkcji część obrazu zostaje logicznie „ukryta” za obramowaniem, dzięki czemu całość wygląda jak oglądana przez ramę okienną. Jest to szczególnie ważne w filmach, mapach, animacjach i treściach rozciągniętych na całą powierzchnię.

Kąty widzenia

W ścianach oglądanych przez użytkowników znajdujących się w różnych miejscach istotne są szerokie kąty widzenia. Profesjonalne matryce IPS zapewniają stabilność kolorów i jasności również podczas obserwowania ekranu z boku. Ma to znaczenie w galeriach, lobby, salach konferencyjnych i dużych centrach monitoringu, w których operatorzy nie zawsze siedzą bezpośrednio na osi ściany.

Kontroler VideoWall

Kontroler jest centralnym elementem systemu zarządzającym rozmieszczeniem treści. Może umożliwiać: rozciąganie jednego obrazu na całą ścianę, prezentowanie wielu źródeł, tworzenie niezależnych okien, skalowanie i kadrowanie sygnału, zapisywanie scen, przełączanie układów, obsługę źródeł 4K i wyższych, integrację z systemem sterowania. Prosty system Digital Signage może korzystać z funkcji łączenia sygnału dostępnych w monitorach. Centrum operacyjne wymaga zwykle profesjonalnego procesora wielookiennego.

Daisy Chain – łańcuchowe przekazywanie sygnału

Wybrane monitory umożliwiają przekazywanie obrazu i sterowania pomiędzy kolejnymi ekranami w układzie daisy chain. Pierwszy monitor otrzymuje sygnał ze źródła, a następnie przesyła go dalej do kolejnych urządzeń. Może to ograniczyć liczbę przewodów i uprościć instalację. Należy jednak sprawdzić: maksymalną liczbę monitorów, obsługiwaną rozdzielczość, rodzaj połączenia, stabilność sygnału, możliwość awarii całego łańcucha po uszkodzeniu jednego elementu. W systemach krytycznych często stosuje się bardziej rozbudowaną, niezależną dystrybucję.

AV over IP

W dużych instalacjach sygnały mogą być przesyłane przez sieć komputerową w systemie AV over IP. Pozwala to: dostarczać wiele źródeł do ściany, przełączać sygnały programowo,  integrować odległe lokalizacje, rozbudowywać system, zarządzać obrazem z centralnego poziomu, tworzyć redundantne ścieżki transmisji. AV over IP sprawdza się szczególnie w centrach monitoringu, zakładach przemysłowych, kampusach, transporcie i dużych obiektach publicznych.

Sterowanie i monitoring

Monitory profesjonalne mogą być zarządzane przez: RS-232, LAN, dedykowane oprogramowanie, platformę zarządzania urządzeniami, system automatyki AV.

Administrator może zdalnie: włączać i wyłączać ekrany, zmieniać źródła, kontrolować jasność, monitorować stan urządzeń, diagnozować błędy, aktualizować ustawienia, grupować wyświetlacze.

Dostępne narzędzia producentów obejmują zarządzanie, monitoring zasobów i zdalną diagnostykę monitorów.

Konstrukcja montażowa

Precyzyjna konstrukcja jest równie ważna jak same monitory. Nawet niewielkie odchylenie może powodować nierówne szczeliny i przesunięcie obrazu. Profesjonalne uchwyty VideoWall powinny umożliwiać: regulację w kilku płaszczyznach, dokładne wypoziomowanie,  wysuwanie pojedynczego monitora, dostęp do złączy, bezpieczne blokowanie urządzenia, zachowanie równych odstępów, kompensację nierówności ściany. W dużych instalacjach stosuje się samonośne konstrukcje podłogowe albo specjalne ramy stalowe.

Dostęp serwisowy

Monitor powinien być możliwy do wymiany bez demontażu całej ściany. Uchwyty typu push-out pozwalają wysunąć wybrany ekran do przodu. Po wykonaniu serwisu monitor jest ponownie ustawiany w jednej płaszczyźnie z pozostałymi. Brak dostępu do pojedynczego panelu może znacząco zwiększyć koszt oraz czas naprawy.  Już na etapie projektu należy przewidzieć: sposób wysuwania, miejsce na ręce i narzędzia, dostęp do przewodów, możliwość wymiany zasilacza, ponowną kalibrację po serwisie.

Chłodzenie i przestrzeń wentylacyjna

Kilka lub kilkanaście monitorów generuje znaczną ilość ciepła. Nieprawidłowa wentylacja może prowadzić do wzrostu temperatury, skrócenia żywotności urządzeń i zmian parametrów obrazu. Należy zachować odstępy wymagane przez producenta oraz zapewnić przepływ powietrza za ścianą. W zabudowie warto przewidzieć: otwory wentylacyjne, obieg powietrza, klimatyzację techniczną, monitoring temperatury, łatwy dostęp do czyszczenia.

Zasilanie i zabezpieczenia

System VideoWall wymaga odpowiednio zaprojektowanego zasilania. Należy uwzględnić: łączny pobór mocy, liczbę obwodów, rozłożenie obciążenia, ochronę przeciwprzepięciową, zasilanie awaryjne UPS, właściwą sekwencję włączania, możliwość odcięcia zasilania podczas serwisu. W centrach operacyjnych warto stosować UPS i redundantne źródła zasilania dla kontrolerów oraz infrastruktury sygnałowej.

Niezawodność i redundancja

W systemach krytycznych awaria pojedynczego elementu nie powinna powodować utraty całej powierzchni obrazu. Można zastosować: zapasowy kontroler, redundantne źródła sygnału, podwójne połączenia sieciowe, UPS, rezerwowe monitory, automatyczne przełączanie, zdalne powiadomienia o awarii. Warto posiadać przynajmniej jeden ekran zapasowy z tej samej serii i partii produkcyjnej. Ułatwia to zachowanie podobnej kolorystyki po wymianie.

Zastosowanie w centrach monitoringu

W centrum monitoringu ściana LCD pozwala prezentować wiele obrazów z kamer, mapy, alarmy, komunikaty i panele operatorskie. Najważniejsze wymagania to: praca 24/7, wysoka rozdzielczość, stabilność, niski czas opóźnienia, możliwość szybkiego przełączania scen, współpraca z VMS, centralne zarządzanie, czytelność drobnych szczegółów. Dzięki modularnej konstrukcji można rozbudowywać system wraz ze wzrostem liczby kamer i stanowisk.

Sale konferencyjne i centra operacyjne

W salach konferencyjnych ściana może prezentować materiały, połączenia wideokonferencyjne, dane, prezentacje i wiele źródeł jednocześnie. W centrach zarządzania wspiera analizowanie sytuacji, koordynowanie działań i wspólny dostęp do danych. Przy instalacjach reprezentacyjnych należy ocenić, czy widoczne ramki będą akceptowalne. Jeżeli kluczowy jest całkowicie jednolity obraz, warto rozważyć technologię LED.

Digital Signage, handel i kultura

Bezramkowe ściany LCD mogą tworzyć atrakcyjne powierzchnie reklamowe w galeriach handlowych, muzeach, recepcjach, hotelach i showroomach. Mogą prezentować: filmy, kampanie, produkty, informacje, transmisje, interaktywne wizualizacje. W takich zastosowaniach ważne są równomierność kolorów, wąskie ramki, jasność oraz profesjonalnie przygotowane treści.

LCD czy panelowy LED?

Wybierz bezramkowe monitory LCD, gdy: widz znajduje się blisko ekranu, wymagane są drobne detale, prezentowanych jest wiele okien, potrzebna jest bardzo wysoka rozdzielczość, widoczne łączenia są akceptowalne, inwestycja ma zachować przewidywalny budżet. Wybierz panelową ścianę LED, gdy: obraz ma być całkowicie pozbawiony ramek, powierzchnia ma mieć niestandardowe proporcje,  instalacja jest reprezentacyjna, wymagana jest duża jasność, ekran ma być bardzo duży, priorytetem jest jednolity obraz.

Najczęstsze błędy

Do najczęstszych błędów należą: wybór monitorów bez analizy szerokości ramek, nieuwzględnienie dostępu serwisowego, brak profesjonalnej konstrukcji, niedopasowana jasność, brak kalibracji, zbyt słaby kontroler, nieuwzględnienie wentylacji, nieprawidłowa dystrybucja sygnału, brak zapasowego monitora, wybór urządzeń nieprzystosowanych do pracy 24/7, traktowanie ściany jako zbioru niezależnych ekranów.

Najważniejsze pojęcia

LCD VideoWall – ściana obrazu złożona z profesjonalnych monitorów LCD.

Bezel – fizyczna ramka otaczająca aktywną powierzchnię ekranu.

Bezel-to-bezel – całkowita odległość pomiędzy aktywnymi powierzchniami sąsiednich monitorów.

Ultra-Narrow Bezel – konstrukcja z ultrawąską ramką.

Frame Compensation – kompensacja obrazu w obszarze ramek.

Image Gap Reduction – algorytm ograniczający widoczność przerw podczas odtwarzania treści.

VideoWall Controller – procesor zarządzający źródłami i układem obrazu.

Daisy Chain – łańcuchowe przekazywanie sygnału pomiędzy monitorami.

AV over IP – transmisja obrazu i sterowania przez sieć Ethernet.

Haze – stopień rozpraszania odbić światła przez powierzchnię ekranu.

Push-out Mount – uchwyt umożliwiający wysunięcie monitora do serwisu.

24/7 – dopuszczenie do nieprzerwanej pracy całodobowej.

Kalibracja – proces wyrównywania jasności i kolorów wszystkich ekranów.

Krótka checklista przed zakupem

Przed wyborem monitorów bezramkowych LCD określ: wymagany układ ściany, całkowity rozmiar powierzchni, minimalną odległość odbiorcy, rodzaj prezentowanych treści, dopuszczalną szerokość łączeń, wymaganą jasność, czas pracy, liczbę i rodzaj źródeł, potrzebę wyświetlania wielu okien, sposób dystrybucji sygnału, rodzaj kontrolera, konstrukcję i dostęp serwisowy, wentylację, sposób zasilania, potrzebę posiadania ekranów zapasowych.

Porada eksperta Sklep Multimedia

W ścianie LCD najważniejszy nie jest pojedynczy monitor, lecz jednolitość całego systemu. Monitory, konstrukcja, kontroler, transmisja, kalibracja i serwis muszą zostać zaprojektowane razem. Nawet najlepsze panele nie stworzą profesjonalnej ściany, jeżeli zostaną zamontowane bez precyzyjnej regulacji, właściwego chłodzenia i przemyślanego dostępu serwisowego.

Profesjonalna ściana LCD od projektu do kalibracji

Dobrze zaprojektowana ściana z monitorów bezramkowych LCD zapewnia wysoką rozdzielczość, czytelność szczegółów i elastyczne zarządzanie wieloma źródłami obrazu. Jest szczególnie skuteczna w centrach monitoringu, dyspozytorniach, salach konferencyjnych i systemach Digital Signage, w których użytkownicy obserwują treści z niewielkiej lub średniej odległości. VISION DISTRIBUTION, jako generalny importer i dystrybutor oraz integrator profesjonalnych systemów AV, oferuje rozwiązania wielu uznanych producentów ekranów, konstrukcji i kontrolerów VideoWall. Dzięki temu możemy dobrać kompletny system odpowiadający wymaganiom konkretnego obiektu, zamiast ograniczać projekt do jednego urządzenia. W Sklep Multimedia i VISION DISTRIBUTION zapewniamy analizę potrzeb, dobór monitorów, projekt konstrukcji, dystrybucję sygnału, montaż, konfigurację, kalibrację i opiekę serwisową. Efektem jest spójna, niezawodna i przygotowana do wieloletniej pracy powierzchnia obrazu.
