Demonstrator pomiaru temperatury płomienia, badanie budowy płomienia oraz różnic temperatury w jego poszczególnych warstwach.

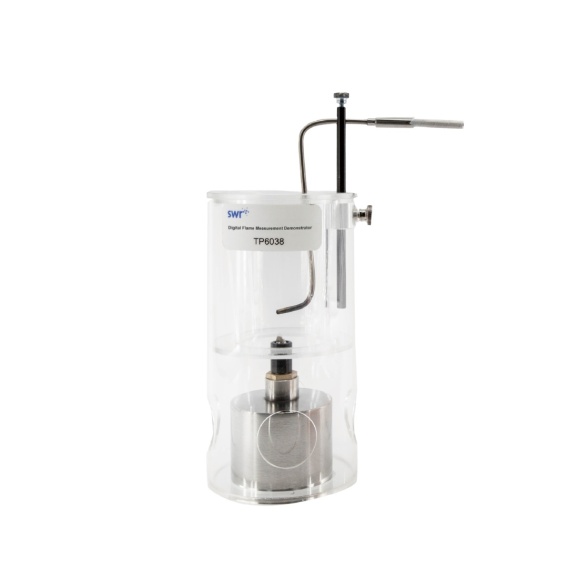

TP6038 Digital Flame Measurement Demonstrator — cyfrowe badanie warstw płomienia i temperatury spalania

Digital Flame Measurement Demonstrator TP6038 / Cyfrowy demonstrator pomiaru temperatury płomienia to zestaw dydaktyczny do doświadczeń z temperaturą, spalaniem, budową płomienia, przekazywaniem ciepła i bezpieczeństwem pracy laboratoryjnej. W Sklep Multimedia polecam go jako bardzo wartościowe wyposażenie pracowni chemicznej, fizycznej, przyrodniczej i STEM, ponieważ pozwala uczniom zbadać płomień nie tylko wzrokowo, ale również pomiarowo. Zestaw służy do badania uwarstwienia płomienia oraz zależności między położeniem w płomieniu a temperaturą danej warstwy. W konfiguracji znajduje się m.in. akrylowa osłona płomienia, wymienny wysokotemperaturowy czujnik typu K oraz palnik spirytusowy ze stali nierdzewnej. Największą wartością dydaktyczną TP6038 jest możliwość pokazania, że płomień nie jest jednorodny. Uczniowie widzą płomień, przesuwają czujnik do kolejnych stref i porównują odczyty temperatury. Dzięki temu pojęcia takie jak strefa spalania, temperatura płomienia, warstwy płomienia, ciepło, reakcja spalania i bezpieczeństwo przy pracy z ogniem stają się konkretne, mierzalne i łatwiejsze do zapamiętania.

Do czego służy zestaw TP6038?

Zestaw TP6038 służy do cyfrowego pomiaru temperatury w różnych częściach płomienia. Pozwala uczniom sprawdzić, jak zmienia się temperatura w zależności od położenia czujnika: bliżej knota, w strefie wewnętrznej, w części środkowej oraz w zewnętrznej warstwie płomienia. W praktyce szkolnej zestaw można wykorzystać do omawiania: budowy płomienia, warstw płomienia, temperatury spalania, różnicy między obserwacją barwy płomienia a pomiarem temperatury, strefy najintensywniejszego spalania, przekazywania ciepła, konwekcji gorących gazów, roli tlenu w spalaniu, bezpieczeństwa pracy z otwartym płomieniem, pomiaru temperatury wysokotemperaturowym czujnikiem, analizy danych w tabelach i na wykresach. To bardzo dobry zestaw do pokazania, że płomień ma strukturę. Uczeń nie tylko widzi jasną i ciemniejszą część płomienia, ale może zmierzyć, która warstwa ma wyższą temperaturę i dlaczego właśnie tam proces spalania zachodzi najintensywniej.

Dlaczego warto badać temperaturę płomienia?

Płomień jest jednym z najczęściej wykorzystywanych zjawisk w szkolnych doświadczeniach chemicznych i fizycznych. Uczniowie używają palników, obserwują spalanie, ogrzewają próbki, ale często nie rozumieją, że płomień ma różne strefy i że każda z nich może mieć inną temperaturę. TP6038 pozwala przejść od prostej obserwacji do pomiaru. Uczniowie mogą porównać temperaturę w kilku miejscach płomienia i zobaczyć, że miejsce przy knocie nie musi być najgorętsze. Zewnętrzna warstwa płomienia, gdzie dostęp tlenu jest lepszy, może dawać wyższe temperatury niż część wewnętrzna. To doświadczenie bardzo dobrze wspiera naukę chemii, ponieważ pomaga wyjaśnić, dlaczego w laboratorium ogrzewamy próbki w określonej części płomienia, dlaczego nie należy przypadkowo przesuwać naczynia w różne strefy i dlaczego prawidłowa technika ogrzewania wpływa na wynik doświadczenia.

Warstwy płomienia — od obserwacji do pomiaru

W klasycznym doświadczeniu uczniowie widzą, że płomień ma różne barwy i kształt. Jednak sama obserwacja nie wystarcza, aby zrozumieć, jak rozkłada się temperatura. TP6038 ułatwia ten etap, ponieważ pozwala wprowadzić czujnik do wybranej warstwy płomienia i porównać wskazania. Dzięki temu można omówić kilka istotnych stref: strefę przy knocie, gdzie paliwo paruje i dopiero przygotowuje się do spalania, strefę wewnętrzną, zwykle mniej intensywnie ogrzaną, strefę środkową, w której zachodzą ważne etapy spalania, strefę zewnętrzną, w której dostęp tlenu jest większy i spalanie może być bardziej intensywne. Uczniowie mogą samodzielnie przygotować tabelę: położenie czujnika — temperatura. To bardzo proste, a jednocześnie bardzo dobre ćwiczenie z metody badawczej.

Wysokotemperaturowy czujnik typu K

W zestawie stosowany jest wymienny wysokotemperaturowy czujnik typu K. Jest to ważne, ponieważ zwykłe czujniki temperatury nie są przeznaczone do bezpośredniej pracy w płomieniu. Płomień wymaga sondy, która wytrzyma wysoką temperaturę i pozwoli bezpiecznie uzyskać odczyt. Dla nauczyciela oznacza to większą kontrolę nad doświadczeniem. Zamiast polegać na domysłach, można wykonać realny pomiar. Dla ucznia to z kolei okazja do zrozumienia, że dobór czujnika zależy od zakresu temperatury i warunków doświadczenia. Warto przy tej okazji omówić, że czujnik ma swoją bezwładność cieplną. Odczyt nie zawsze stabilizuje się natychmiast po przesunięciu sondy. Uczniowie mogą obserwować, jak wartość temperatury rośnie, stabilizuje się i zmienia po przejściu do kolejnej warstwy płomienia.

Akrylowa osłona płomienia — stabilniejsze warunki doświadczenia

Elementem zestawu jest akrylowa osłona płomienia. Jej zadaniem jest uporządkowanie warunków obserwacji i ograniczenie przypadkowych zakłóceń, takich jak ruch powietrza w pracowni. Przy doświadczeniach z płomieniem stabilność warunków ma bardzo duże znaczenie, ponieważ nawet niewielki podmuch może zmienić kształt płomienia i odczyt temperatury. Dla ucznia to dobra lekcja o kontroli zmiennych. Jeśli chcemy porównywać temperaturę w różnych warstwach płomienia, powinniśmy zadbać, aby płomień był możliwie stabilny, a czujnik ustawiany w podobny sposób przy każdym pomiarze. Osłona pomaga też utrzymać bardziej uporządkowane stanowisko demonstracyjne. Uczniowie mogą skupić się na obserwacji płomienia, położeniu czujnika i analizie temperatury, a nie na przypadkowych zmianach wynikających z przeciągu lub ruchu powietrza.

Palnik spirytusowy ze stali nierdzewnej

W zestawie znajduje się palnik spirytusowy ze stali nierdzewnej. To klasyczne i czytelne źródło płomienia do szkolnych doświadczeń. Uczniowie mogą łatwo obserwować strukturę płomienia, a nauczyciel może kontrolować czas ogrzewania i przebieg pomiaru. Palnik spirytusowy bardzo dobrze nadaje się do wprowadzenia zasad bezpiecznej pracy z ogniem. Przy okazji doświadczenia można omówić, jak poprawnie zapalać i gasić palnik, dlaczego nie wolno pochylać się nad płomieniem, dlaczego należy związać długie włosy i usunąć łatwopalne materiały ze stanowiska. Dzięki temu TP6038 nie jest tylko zestawem do pomiaru temperatury. To także bardzo dobre narzędzie do kształtowania nawyków BHP w pracowni.

Dane pomiarowe i wnioski z doświadczenia

TP6038 pozwala prowadzić doświadczenie w sposób uporządkowany: wybieramy punkt pomiarowy, umieszczamy czujnik w określonej warstwie płomienia, czekamy na stabilizację odczytu, zapisujemy temperaturę i przechodzimy do kolejnej warstwy. Następnie uczniowie porównują wyniki. W prostym wariancie można przygotować tabelę pomiarową. W wariancie rozszerzonym można zaprezentować wartości na wykresie słupkowym lub liniowym. Uczniowie szybko widzą, która część płomienia ma najwyższą temperaturę. Najważniejszy efekt dydaktyczny polega na tym, że uczniowie łączą obraz płomienia z danymi liczbowymi. Nie mówią już tylko „tu jest jaśniej” albo „tu jest ciemniej”, ale potrafią wskazać temperaturę i wyjaśnić, co może powodować różnice między warstwami.

Jakie doświadczenia można wykonać?

Badanie uwarstwienia płomienia To podstawowe doświadczenie z wykorzystaniem TP6038. Uczniowie mierzą temperaturę w różnych warstwach płomienia i porównują wyniki. Dzięki temu mogą sprawdzić, że płomień nie ma jednakowej temperatury w całej objętości.

Porównanie temperatury przy knocie i w górnej części płomienia Uczniowie mogą zmierzyć temperaturę blisko knota oraz wyżej, w strefie zewnętrznej. To doświadczenie pomaga zrozumieć, gdzie spalanie jest bardziej intensywne.

Wyznaczanie najgorętszej strefy płomienia Po wykonaniu kilku pomiarów uczniowie wskazują miejsce, w którym temperatura jest najwyższa. To bardzo praktyczne doświadczenie, ponieważ wyjaśnia, dlaczego podczas ogrzewania próbki znaczenie ma położenie naczynia względem płomienia.

Wpływ położenia czujnika na wynik pomiaru Uczniowie mogą sprawdzić, jak zmienia się odczyt, gdy sonda zostanie przesunięta o kilka milimetrów w górę, w dół lub na bok. To pokazuje, że dokładne ustawienie czujnika jest częścią poprawnego pomiaru.

Stabilizacja odczytu temperatury Czujnik wysokotemperaturowy potrzebuje krótkiego czasu na osiągnięcie stabilnego wskazania. Uczniowie mogą obserwować, jak wartość temperatury zmienia się po wprowadzeniu sondy do płomienia.

Porównanie obserwacji barwy płomienia z pomiarem temperatury Uczniowie opisują wygląd płomienia, a następnie porównują obserwacje z wynikami pomiaru. To pomaga zrozumieć, że barwa i jasność są pomocne, ale nie zastępują pomiaru.

Rola tlenu w spalaniu Na podstawie różnic temperatury między warstwami można omówić, dlaczego dostęp tlenu wpływa na intensywność spalania i temperaturę płomienia.

Badanie wpływu ruchu powietrza na płomień W wariancie pokazowym można omówić, jak ruch powietrza wpływa na stabilność płomienia i odczyt temperatury. To dobre ćwiczenie do rozmowy o kontroli warunków doświadczenia.

Praktyczne zasady ogrzewania w laboratorium Uczniowie mogą wskazać, w której części płomienia należy umieszczać ogrzewaną próbkę, aby ogrzewanie było skuteczne i bezpieczne.

Analiza błędów pomiarowych Doświadczenie pozwala omówić położenie czujnika, czas stabilizacji odczytu, wpływ ruchu powietrza, rozmiar płomienia, rodzaj paliwa i powtarzalność pomiarów.

Projekt STEM — mapa temperatury płomienia Uczniowie mogą przygotować mapę temperatury płomienia: wykonać pomiary w kilku punktach, stworzyć tabelę, wykres i prosty schemat warstw, a następnie opisać, gdzie płomień jest najgorętszy i dlaczego.

Zastosowanie w chemii, fizyce, przyrodzie i STEM

Digital Flame Measurement Demonstrator TP6038 szczególnie dobrze sprawdza się w chemii przy omawianiu spalania, płomienia, tlenu, źródeł ciepła, ogrzewania próbek i zasad bezpieczeństwa w pracowni. W fizyce zestaw pomaga wyjaśnić temperaturę, przekazywanie ciepła, konwekcję gorących gazów, promieniowanie cieplne i pomiar temperatury wysokotemperaturowym czujnikiem. W edukacji przyrodniczej TP6038 można wykorzystać do rozmowy o ogniu jako zjawisku fizyczno-chemicznym, o warunkach spalania oraz o tym, dlaczego płomień wymaga paliwa, tlenu i odpowiedniej temperatury.

W edukacji STEM zestaw pozwala prowadzić doświadczenie w modelu badawczym: pytanie, hipoteza, pomiar, tabela, wykres, analiza i wniosek. Uczniowie mogą samodzielnie zaprojektować układ pomiarowy, wykonać serię odczytów i opracować mapę temperatury płomienia.

Współpraca z SenseDisc Pro i iLab V12.0

TP6038 bardzo dobrze uzupełnia system SenseDisc Pro, ponieważ głównym pomiarem w doświadczeniu jest temperatura w wysokim zakresie. W takim stanowisku demonstrator tworzy bezpieczniejszy i uporządkowany układ do pracy z płomieniem, a pomiar można realizować wysokotemperaturowym czujnikiem typu K lub termoparą. Do zajęć rozszerzonych szczególnie przydatne są: czujnik termoparowy, szybki czujnik temperatury, czujnik temperatury oraz moduły do rejestracji danych w czasie. W połączeniu z iLab V12.0 uczniowie mogą porównywać temperaturę w kilku warstwach płomienia, tworzyć wykresy, zapisywać tabele i przygotowywać raporty z doświadczeń. Takie stanowisko dobrze wpisuje się w konfiguracje SenseDisc Pro Chemistry, Physics, Biology & Chemistry oraz Advanced, ponieważ łączy obserwację reakcji spalania z cyfrową analizą danych.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6038 Digital Flame Measurement Demonstrator oznacza gotowe stanowisko do doświadczenia, które zwykle trudno przeprowadzić precyzyjnie za pomocą klasycznych metod. Zestaw pozwala uporządkować pomiar, ograniczyć wpływ przypadkowych warunków i jasno pokazać, że płomień ma warstwy o różnych temperaturach. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi płomień, ale nie kończy na samej obserwacji. Może zmierzyć temperaturę, porównać wyniki i samodzielnie wyciągnąć wniosek, która część płomienia jest najgorętsza. Dla szkoły to praktyczne wyposażenie pracowni chemicznej, fizycznej, przyrodniczej i STEM. Zestaw pomaga prowadzić nowoczesne doświadczenia z pomiarem cyfrowym, a jednocześnie wzmacnia edukację BHP przy pracy z otwartym płomieniem.

Bezpieczeństwo i prawidłowe użytkowanie

TP6038 powinien być używany wyłącznie pod nadzorem nauczyciela i zgodnie z instrukcją. W doświadczeniu pojawia się otwarty płomień, wysoka temperatura oraz rozgrzane elementy czujnika, dlatego stanowisko musi być przygotowane starannie. Przed rozpoczęciem pracy należy ustawić palnik stabilnie, sprawdzić położenie osłony i upewnić się, że w pobliżu nie ma materiałów łatwopalnych. Czujnik należy wprowadzać do płomienia ostrożnie, bez gwałtownych ruchów i bez dotykania rozgrzaną końcówką innych elementów stanowiska. Uczniowie nie powinni pochylać się nad płomieniem ani samodzielnie zapalać lub gasić palnika bez zgody nauczyciela. Długie włosy należy związać, rękawy zabezpieczyć, a po zakończeniu pomiaru odczekać, aż palnik, osłona i końcówka czujnika ostygną. Dopiero wtedy można uporządkować stanowisko.
