Aparatura do badania ciśnienia płynów, przeznaczony do badania zależności między prędkością przepływu a ciśnieniem płynu.

TP2095 Apparatus for Fluid Pressure — praktyczne badanie zależności między przepływem a ciśnieniem

Apparatus for Fluid Pressure TP2095 / Aparatura do badania ciśnienia płynów to zestaw laboratoryjny do doświadczeń z fizyki, hydrodynamiki, aerodynamiki i edukacji STEM. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej, ponieważ pozwala uczniom zobaczyć jedną z najważniejszych zależności w przepływie płynów: zmiana prędkości przepływu wiąże się ze zmianą ciśnienia. W zestawie zastosowano układ przewodów wentylacyjnych o różnych średnicach, przez które przepływa powietrze wymuszane przez wentylator. Trzy przewody — gruby, średni i cienki — są połączone równolegle, a pomiar ciśnienia względnego może być prowadzony jednocześnie dla różnych warunków przepływu. Konfiguracja obejmuje komponent z silnikiem i wentylatorem, trzy przewody wentylacyjne, podstawę, trzy wężyki z połączeniami typu Luer oraz współpracę z trzema czujnikami ciśnienia względnego. Największą wartością dydaktyczną TP2095 jest to, że uczniowie nie tylko słyszą o zależności między prędkością przepływu a ciśnieniem, ale mogą ją zobaczyć na żywo, porównać wyniki i przeanalizować dane na wykresach. To bardzo dobre stanowisko do wprowadzenia równania Bernoulliego, przepływu w przewodach, ciśnienia dynamicznego, ciśnienia statycznego oraz zastosowań technicznych w wentylacji, aerodynamice i instalacjach przepływowych.

Do czego służy zestaw TP2095?

Zestaw TP2095 służy do badania zależności między ciśnieniem płynu a natężeniem / prędkością przepływu. W praktyce szkolnej doświadczenie prowadzone jest na przepływie powietrza, które jako gaz również jest płynem w rozumieniu fizyki. Dzięki temu uczniowie mogą bezpiecznie i czytelnie analizować zjawiska, które występują w rurach, kanałach wentylacyjnych, dyszach, instalacjach technicznych oraz w przepływie powietrza wokół obiektów. W praktyce szkolnej zestaw można wykorzystać do omawiania: ciśnienia płynów, ciśnienia względnego, przepływu powietrza, zależności między przekrojem przewodu a prędkością przepływu, zależności między prędkością przepływu a ciśnieniem, równania Bernoulliego na poziomie szkolnym, przewodów o różnej średnicy, przepływu w rurach i kanałach, pomiaru ciśnienia czujnikami cyfrowymi, porównywania danych z kilku punktów pomiarowych, analizy tabel i wykresów, zastosowań w wentylacji, aerodynamice i technice. To bardzo dobry zestaw do pokazania, że ciśnienie w płynie nie jest wielkością oderwaną od ruchu. Gdy zmienia się przekrój przewodu i warunki przepływu, zmienia się również charakter pomiaru ciśnienia.

Dlaczego warto badać ciśnienie płynów doświadczalnie?

Ciśnienie płynów i zależność między ciśnieniem a przepływem to temat, który łatwo opisać wzorem, ale dużo trudniej zrozumieć bez doświadczenia. Uczniowie często kojarzą ciśnienie wyłącznie z naciskiem cieczy na dno naczynia albo z ciśnieniem atmosferycznym. TP2095 pozwala poszerzyć to rozumienie i pokazać, że w przepływającym płynie ciśnienie zmienia się wraz z warunkami ruchu. W doświadczeniu uczniowie widzą trzy przewody o różnych średnicach. Wentylator wymusza przepływ powietrza, a czujniki mierzą ciśnienie względne. Dzięki temu można porównać, co dzieje się w przewodzie o większym i mniejszym przekroju oraz jak różne warunki przepływu wpływają na pomiar. To doświadczenie bardzo dobrze rozwija myślenie przyczynowo-skutkowe. Uczeń nie tylko odczytuje wynik, ale szuka odpowiedzi: dlaczego w węższym przewodzie przepływ zachowuje się inaczej, dlaczego odczyt ciśnienia się zmienia, co oznacza ciśnienie względne i jak można interpretować wykres.

Trzy przewody o różnych średnicach — czytelne porównanie warunków przepływu

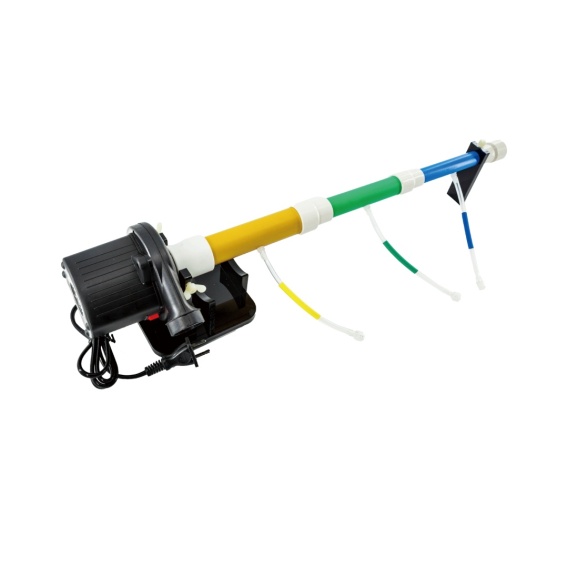

Jedną z najważniejszych cech TP2095 są trzy przewody wentylacyjne o różnych średnicach: gruby, średni i cienki. Taki układ pozwala bardzo łatwo porównać warunki przepływu w przewodach o innym przekroju. Dla uczniów jest to bardzo intuicyjne. Ten sam wentylator wymusza przepływ, ale powietrze przechodzi przez przewody o różnych średnicach. W każdym z nich można mierzyć ciśnienie względne i porównywać wyniki. Dzięki temu łatwo wyjaśnić, że geometria przewodu ma znaczenie dla przepływu. W praktyce lekcyjnej można zbudować prostą tabelę: przewód gruby, przewód średni, przewód cienki — odczyt ciśnienia. Następnie uczniowie mogą wskazać, w którym przewodzie warunki przepływu najbardziej się różnią i jak wpływa to na rejestrowane wartości.

Wentylator jako źródło przepływu

W zestawie zastosowano komponent z silnikiem i wentylatorem, który wymusza przepływ powietrza przez przewody. To bardzo praktyczne rozwiązanie, ponieważ eliminuje potrzebę ręcznego pompowania powietrza i pozwala utrzymać bardziej stabilne warunki doświadczenia. Dla nauczyciela oznacza to łatwiejsze przygotowanie lekcji. Zestaw jest zintegrowany i nie wymaga skomplikowanego montażu, dzięki czemu można szybko przejść do pomiaru i analizy wyników. Dla ucznia oznacza to większą czytelność doświadczenia. Przepływ jest wymuszany w sposób powtarzalny, a wyniki można porównywać między przewodami. Uczeń skupia się na zjawisku fizycznym, a nie na przypadkowym sposobie wytwarzania przepływu.

Trzy czujniki ciśnienia względnego — jednoczesny pomiar i porównanie wyników

TP2095 współpracuje z trzema czujnikami ciśnienia względnego. Dzięki temu można jednocześnie mierzyć różnice ciśnień w kilku przewodach i porównywać dane w tym samym czasie. To duża przewaga nad prostym pomiarem pojedynczym czujnikiem. Jeśli mierzymy po kolei, warunki mogą się zmieniać. Jeżeli mierzymy jednocześnie, uczniowie widzą bardziej wiarygodne porównanie między trzema przewodami. W praktyce szkolnej taki układ bardzo dobrze wspiera analizę danych. Uczniowie mogą obserwować trzy krzywe ciśnienia, porównywać ich przebieg i od razu wskazać, który przewód daje inny odczyt. To uczy pracy z wieloma seriami pomiarowymi jednocześnie.

Kolorowe oznaczenia przewodów i zgodność z oprogramowaniem

Przewody wentylacyjne mają trzykolorowe oznaczenie, które ułatwia odróżnienie przewodu grubego, średniego i cienkiego. Kolory są spójne z oznaczeniami w oprogramowaniu, co pomaga szybko rozpoznać, która krzywa odpowiada któremu przewodowi. To bardzo praktyczny detal. Uczniowie często gubią się, gdy na wykresie pojawia się kilka linii jednocześnie. Kolorystyczne powiązanie przewodu z krzywą pomiarową upraszcza analizę i zmniejsza ryzyko błędnej interpretacji. Dla nauczyciela oznacza to szybsze omówienie wyników, a dla ucznia — większą samodzielność podczas pracy z danymi. Można łatwo zadać pytanie: która krzywa odpowiada przewodowi o najmniejszej średnicy i co z niej wynika?

Oprogramowanie, tabele i wykresy

Zestaw współpracuje ze specjalnym oprogramowaniem z gotowym szablonem doświadczenia. Dane mogą być automatycznie zapisywane w formie tabel i krzywych, a wyniki są prezentowane na terminalach Windows, Android i iOS. To bardzo duża korzyść dydaktyczna. Uczniowie nie muszą ograniczać się do pojedynczego odczytu z miernika. Mogą obserwować zmiany ciśnienia w czasie, porównywać trzy serie danych i wyciągać wnioski na podstawie wykresu. W połączeniu z monitorem interaktywnym lub ekranem projekcyjnym doświadczenie może być prowadzone jako pokaz dla całej klasy. Uczniowie widzą przewody, wentylator i jednocześnie obserwują wykres. To bardzo dobrze łączy obserwację fizyczną z cyfrową analizą danych.

Jakie doświadczenia można wykonać?

Badanie zależności między ciśnieniem płynu a przepływem To podstawowe doświadczenie z wykorzystaniem TP2095. Uczniowie obserwują przepływ powietrza przez przewody o różnych średnicach i porównują ciśnienie względne mierzone w każdym z nich.

Porównanie przewodów o różnej średnicy Uczniowie analizują przewód gruby, średni i cienki. Mogą sprawdzić, jak zmiana przekroju wpływa na warunki przepływu i odczyty ciśnienia.

Jednoczesny pomiar trzech wartości ciśnienia względnego Dzięki trzem czujnikom uczniowie mogą porównywać wyniki w tym samym czasie. To dobre doświadczenie do pracy z wieloma seriami danych.

Tworzenie wykresów ciśnienia dla różnych przewodów Oprogramowanie pozwala zapisywać dane w tabelach i na wykresach. Uczniowie mogą porównać krzywe dla przewodu grubego, średniego i cienkiego.

Wprowadzenie do równania Bernoulliego Na poziomie szkolnym zestaw pozwala omówić, że zmiana prędkości przepływu może wiązać się ze zmianą ciśnienia. To dobry punkt wyjścia do późniejszego formalnego omówienia równania Bernoulliego.

Badanie stabilności przepływu Uczniowie mogą obserwować, czy wartości ciśnienia są stabilne, czy zmieniają się w czasie. To pomaga zrozumieć, że przepływ rzeczywisty może mieć wahania i zakłócenia.

Porównanie wyników przy różnych ustawieniach wentylatora Jeżeli stanowisko umożliwia zmianę intensywności pracy wentylatora, można porównać pomiary dla słabszego i mocniejszego przepływu. W takim wariancie uczniowie sprawdzają, jak zwiększenie przepływu wpływa na różnice ciśnień.

Analiza wpływu średnicy przewodu na przepływ Uczniowie mogą przygotować tabelę: średnica przewodu — odczyt ciśnienia — wniosek. To bardzo dobre ćwiczenie z kontroli zmiennych i interpretacji danych.

Model działania instalacji wentylacyjnej Zestaw można wykorzystać jako model fragmentu instalacji, w której powietrze przepływa przez kanały o różnych średnicach. Uczniowie rozumieją, dlaczego projektowanie instalacji wymaga uwzględnienia przekroju przewodów i spadków ciśnienia.

Model zjawisk aerodynamicznych Doświadczenie można powiązać z przepływem powietrza wokół obiektów, w kanałach, dyszach i przewężeniach. To dobre wprowadzenie do aerodynamiki i techniki przepływów.

Analiza błędów pomiarowych Uczniowie mogą omówić wpływ szczelności połączeń, położenia wężyków, stabilności pracy wentylatora, poprawnego przypisania czujników, zakłóceń przepływu i sposobu interpretacji wykresów.

Projekt STEM — zaprojektuj układ o najmniejszych stratach ciśnienia Uczniowie mogą potraktować zestaw jako model problemu technicznego: jak dobrać przewód, aby uzyskać korzystny przepływ i kontrolować spadki ciśnienia? Mogą porównać trzy przewody i zaproponować rozwiązanie dla instalacji wentylacyjnej lub modelu przepływowego.

Zastosowanie w fizyce, technice i STEM

Apparatus for Fluid Pressure TP2095 szczególnie dobrze sprawdza się w fizyce przy omawianiu ciśnienia, przepływu płynów, gazów, różnicy ciśnień, prędkości przepływu i równania Bernoulliego. W edukacji technicznej zestaw można powiązać z wentylacją, klimatyzacją, instalacjami rurowymi, kanałami powietrznymi, dyszami, filtrami i przepływem w systemach technicznych. Uczniowie łatwo rozumieją, że dobór średnicy przewodu ma realne znaczenie dla pracy instalacji. W edukacji STEM TP2095 pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, pomiar, tabela, wykres, analiza i wniosek. Uczniowie nie tylko obserwują przepływ, ale mierzą ciśnienie i porównują dane dla różnych przewodów.

Współpraca z SenseDisc Pro i iLab V12.0

TP2095 bardzo dobrze wpisuje się w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics, Environment & Ecology oraz Advanced. Zestaw stanowi część przepływową doświadczenia, a pomiar można realizować czujnikami ciśnienia względnego. Do zajęć rozszerzonych przydatne są: czujnik ciśnienia względnego, czujnik ciśnienia absolutnego, czujnik przepływu, czujnik temperatury oraz czujnik wilgotności, jeśli chcemy rozbudować doświadczenie o warunki powietrza. W połączeniu z iLab V12.0 uczniowie mogą porównywać krzywe ciśnienia, analizować różnice między przewodami i przygotowywać raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że przepływ płynów można badać cyfrowo i ilościowo. Uczeń nie tylko widzi trzy przewody, ale otrzymuje konkretne dane, które pomagają zrozumieć zależność między geometrią przewodu, przepływem i ciśnieniem.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2095 Apparatus for Fluid Pressure oznacza gotowe stanowisko do jednego z trudniejszych tematów szkolnej fizyki: zależności między przepływem a ciśnieniem. Zestaw porządkuje doświadczenie, pozwala pracować z trzema przewodami jednocześnie i ułatwia pokazanie wyników w formie wykresów. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi przewody o różnych średnicach, obserwuje przepływ wymuszony wentylatorem i porównuje odczyty ciśnienia. Dzięki temu łatwiej rozumie, dlaczego przekrój przewodu i prędkość przepływu wpływają na warunki w układzie. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest zintegrowany, nie wymaga skomplikowanego montażu i dobrze nadaje się zarówno do pokazu nauczycielskiego, jak i do pracy uczniowskiej w grupach.

Bezpieczeństwo i prawidłowe użytkowanie

TP2095 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić stabilność podstawy, poprawność podłączenia przewodów, szczelność wężyków, połączenia typu Luer oraz przypisanie czujników ciśnienia względnego do odpowiednich przewodów. Podczas pracy wentylatora nie należy zasłaniać wlotów i wylotów przewodów ani wkładać palców lub drobnych przedmiotów w obszar ruchu powietrza. W doświadczeniach porównawczych warto zmieniać tylko jeden parametr naraz, aby wyniki były łatwe do interpretacji. Po zakończeniu pracy należy wyłączyć wentylator, odłączyć czujniki, uporządkować wężyki i przewody oraz zabezpieczyć zestaw przed zgnieceniem przewodów wentylacyjnych. Warto również sprawdzić, czy wężyki nie są załamane, ponieważ mogłoby to wpływać na kolejne pomiary.
