Demonstrator prawa indukcji elektromagnetycznej Faradaya, badanie indukcji elektromagnetycznej, zmiana prądu w cewce.

TP6019 Faraday's Law of Electromagnetic Induction Demonstrator — indukcja elektromagnetyczna pokazana na dwóch jednoczesnych pomiarach

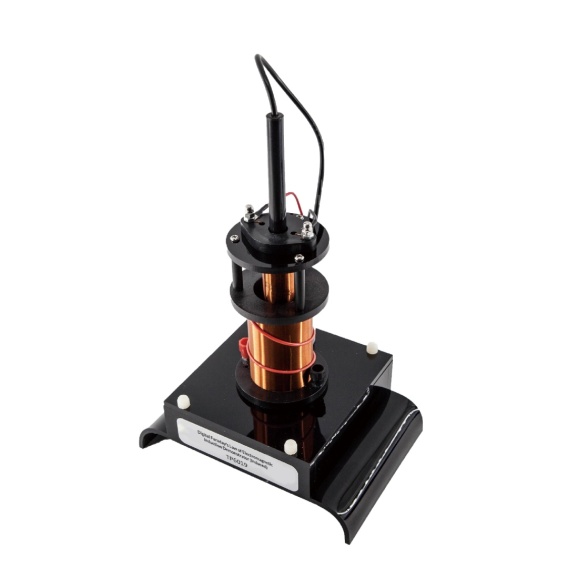

Faraday's Law of Electromagnetic Induction Demonstrator (Induced) TP6019 / Cyfrowy demonstrator prawa indukcji elektromagnetycznej Faradaya – indukcyjny to zestaw laboratoryjny do doświadczeń z elektromagnetyzmu, indukcji elektromagnetycznej, zmiennego pola magnetycznego, siły elektromotorycznej indukcji i analizy danych pomiarowych. W Sklep Multimedia polecam go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć jedną z najważniejszych zasad fizyki: zmiana pola magnetycznego może wywołać napięcie elektryczne. W tym zestawie pracuję z układem dwóch cewek: cewką pierwotną i cewką wtórną. Zmiana prądu w cewce pierwotnej powoduje zmianę pola magnetycznego, a tym samym zmianę strumienia magnetycznego obejmującego cewkę wtórną. W cewce wtórnej pojawia się wtedy indukowana siła elektromotoryczna, którą można mierzyć jako bardzo małe napięcie. Konstrukcja obejmuje cewkę pierwotną, cewkę wtórną, podstawę oraz wbudowany czujnik pola magnetycznego i czujnik mikronapięcia. Największą wartością dydaktyczną TP6019 jest to, że uczniowie mogą jednocześnie obserwować zmianę pola magnetycznego i powstające napięcie indukcji. Dzięki temu prawo Faradaya nie jest tylko wzorem zapisanym na tablicy, ale staje się czytelnym doświadczeniem: zmieniamy prąd w jednej cewce, mierzymy zmianę pola i widzimy odpowiedź w drugiej cewce.

Do czego służy zestaw TP6019?

Zestaw TP6019 służy do badania prawa indukcji elektromagnetycznej Faradaya w układzie indukcyjnym, czyli bez mechanicznego przesuwania magnesu lub cewki. Zamiast ruchu wykorzystuję zmianę prądu w cewce pierwotnej, która powoduje zmianę pola magnetycznego i strumienia magnetycznego w cewce wtórnej. W praktyce szkolnej zestaw można wykorzystać do omawiania: indukcji elektromagnetycznej, prawa Faradaya, siły elektromotorycznej indukcji, strumienia magnetycznego, zmiennego pola magnetycznego, cewki pierwotnej i wtórnej, zależności między szybkością zmian pola a wartością indukowanego napięcia, czujnika pola magnetycznego, pomiaru mikronapięcia, pracy z inteligentnym zasilaczem, analizy wykresów pola magnetycznego i napięcia, różnicy między doświadczeniem indukcyjnym a ruchowym wariantem prawa Faradaya. To bardzo dobry zestaw do pokazania uczniom, że indukcja elektromagnetyczna nie wymaga wyłącznie ruchu magnesu. Wystarczy, że zmieni się pole magnetyczne obejmujące cewkę, a w obwodzie pojawi się napięcie indukowane.

Dlaczego prawo Faradaya warto badać cyfrowo?

Indukcja elektromagnetyczna jest jednym z tych tematów, które uczniowie często znają z definicji, ale trudno im połączyć wzór z realnym zjawiskiem. Klasyczne doświadczenie z magnesem i cewką pokazuje wychylenie miernika, ale nie zawsze pozwala precyzyjnie zobaczyć, jak zmienia się pole magnetyczne i jak jednocześnie zmienia się indukowane napięcie. TP6019 rozwiązuje ten problem przez pomiar dwóch wielkości równocześnie. Wbudowany czujnik pola magnetycznego mierzy zmianę pola w układzie, a wbudowany czujnik mikronapięcia mierzy indukowaną siłę elektromotoryczną. Dzięki temu można porównać przebieg obu sygnałów i przeanalizować, jak szybkość zmiany strumienia magnetycznego wiąże się z powstającym napięciem. Dla ucznia to bardzo duża różnica. Zamiast słyszeć, że „zmiana strumienia powoduje indukcję”, uczeń widzi dwa wykresy i może wskazać momenty, w których zmiana pola jest większa, a napięcie indukowane również wyraźniejsze.

Cewka pierwotna i wtórna — model transformatora i indukcji wzajemnej

Układ dwóch cewek bardzo dobrze wprowadza pojęcie indukcji wzajemnej. Cewka pierwotna wytwarza zmienne pole magnetyczne, a cewka wtórna reaguje na zmianę strumienia magnetycznego. To jest ten sam podstawowy mechanizm, który wykorzystuje się w transformatorach, ładowarkach indukcyjnych, układach bezprzewodowego przesyłu energii, czujnikach i wielu urządzeniach elektrotechnicznych. W Sklep Multimedia traktuję TP6019 jako zestaw, który łączy fizykę szkolną z techniką. Uczniowie widzą nie tylko cewki na stanowisku laboratoryjnym, ale mogą zrozumieć, dlaczego zmienne pole magnetyczne ma tak ogromne znaczenie w energetyce i elektronice. Doświadczenie można bardzo naturalnie powiązać z generowaniem energii elektrycznej, transformatorami, indukcją w przewodnikach, zabezpieczeniami różnicowoprądowymi, kartami zbliżeniowymi, czujnikami indukcyjnymi i ładowaniem bezprzewodowym.

Inteligentny zasilacz — kontrolowana zmiana prądu w cewce pierwotnej

Do pracy z TP6019 szczególnie dobrze pasuje inteligentny zasilacz, który umożliwia wytwarzanie określonych zmian prądu w cewce pierwotnej. Dzięki temu pole magnetyczne nie zmienia się przypadkowo, lecz w sposób kontrolowany. W materiałach technicznych zestaw jest opisany jako współpracujący z inteligentnym zasilaczem, bez konieczności stosowania zewnętrznego czujnika i rejestratora danych. To bardzo ważne dla jakości doświadczenia. Uczeń może porównywać różne przebiegi zmian prądu, a nauczyciel może prowadzić doświadczenie etapami: mała zmiana prądu, większa zmiana prądu, wolniejszy przebieg, szybszy przebieg. W każdej konfiguracji można obserwować, jak zmienia się indukowane napięcie. Taki sposób pracy świetnie uczy kontroli zmiennych. Gdy badamy wpływ szybkości zmian pola, pozostałe warunki układu powinny pozostać możliwie takie same. To bardzo dobrze rozwija myślenie badawcze.

Czujnik pola magnetycznego i czujnik mikronapięcia

TP6019 ma wbudowany czujnik pola magnetycznego o zakresie −64 mT~64 mT oraz czujnik mikronapięcia o zakresie −60 mV~60 mV. Rozdzielczość podawana dla tych pomiarów to 0,01 mT oraz 0,01 mV. Te parametry są istotne, ponieważ w doświadczeniu z indukcją elektromagnetyczną często pracujemy z bardzo małymi napięciami. Zwykły miernik może nie pokazać przebiegu w sposób wystarczająco czytelny, zwłaszcza gdy zależy nam na analizie zmian w czasie. Wbudowany pomiar mikronapięcia pozwala uchwycić indukowaną siłę elektromotoryczną i porównać ją z przebiegiem pola magnetycznego. Dla ucznia oznacza to lepsze zrozumienie skali zjawiska. Indukowane napięcie może być niewielkie, ale jest mierzalne, powtarzalne i zależy od tego, jak szybko zmienia się pole magnetyczne.

Wykres pola magnetycznego i napięcia indukcji

Jedną z najważniejszych korzyści TP6019 jest możliwość automatycznego rysowania krzywych zmian pola magnetycznego i indukowanej siły elektromotorycznej. Specjalne oprogramowanie opisuje krzywe zmian i pozwala porównywać wpływ różnych szybkości zmiany strumienia magnetycznego na wartość indukowanego napięcia. To bardzo mocny element dydaktyczny. Uczeń może zobaczyć, że sam fakt istnienia pola magnetycznego nie wystarcza. Najważniejsza jest zmiana pola lub strumienia. Gdy pole jest stałe, indukowane napięcie zanika lub jest minimalne. Gdy pole zmienia się szybko, pojawia się wyraźniejszy sygnał napięciowy.

Wykres ułatwia również rozmowę o znaku napięcia indukcji. Jeżeli kierunek zmiany pola się odwraca, można obserwować zmianę znaku sygnału, co prowadzi do wprowadzenia reguły Lenza i pojęcia przeciwdziałania zmianie strumienia.

Jakie doświadczenia można wykonać?

Badanie prawa indukcji elektromagnetycznej Faradaya To podstawowe doświadczenie z wykorzystaniem TP6019. Uczniowie zmieniają prąd w cewce pierwotnej i obserwują, jak w cewce wtórnej pojawia się indukowane napięcie. Dzięki temu mogą praktycznie sprawdzić związek między zmianą pola magnetycznego a siłą elektromotoryczną indukcji.

Pomiar zmiany pola magnetycznego w cewce Wbudowany czujnik pola magnetycznego pozwala rejestrować przebieg zmian pola w czasie. Uczniowie mogą porównać, jak zmienia się pole przy różnych ustawieniach zasilania cewki pierwotnej.

Pomiar indukowanej siły elektromotorycznej Czujnik mikronapięcia umożliwia pomiar bardzo małego napięcia pojawiającego się w cewce wtórnej. To pozwala pokazać, że indukcja elektromagnetyczna daje realny, mierzalny efekt elektryczny.

Zależność napięcia indukcji od szybkości zmian pola Uczniowie mogą porównać wolną i szybką zmianę prądu w cewce pierwotnej. Przy szybszej zmianie pola indukowana siła elektromotoryczna powinna być wyraźniejsza.

Porównanie przebiegów pola magnetycznego i napięcia indukcji Na jednym stanowisku można analizować dwa wykresy: zmianę pola magnetycznego oraz indukowane napięcie. Uczniowie mogą wskazać, kiedy napięcie jest największe i z jakim fragmentem przebiegu pola to się wiąże.

Badanie wpływu kształtu przebiegu zasilania Przy pracy z inteligentnym zasilaczem można porównywać różne sposoby zmiany prądu w cewce pierwotnej. To pozwala sprawdzić, jak zmienia się odpowiedź cewki wtórnej.

Obserwacja zmiany znaku napięcia indukcji Gdy kierunek zmian pola magnetycznego ulega odwróceniu, można obserwować zmianę kierunku indukowanego napięcia. To bardzo dobre wprowadzenie do reguły Lenza.

Indukcja wzajemna między cewkami Uczniowie mogą zobaczyć, że cewka wtórna reaguje na zmiany zachodzące w cewce pierwotnej, mimo że nie jest bezpośrednio zasilana. To prosty model działania transformatora.

Porównanie doświadczenia indukcyjnego z doświadczeniem ruchowym TP6019 można zestawić z demonstratorem ruchowym prawa Faradaya. Dzięki temu uczniowie zobaczą, że indukcję można uzyskać zarówno przez ruch przewodnika lub magnesu, jak i przez zmianę prądu w sąsiedniej cewce.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ ustawienia cewek, zakłóceń elektromagnetycznych, jakości połączeń, czułości czujnika mikronapięcia, szybkości zmian prądu i stabilności zasilania.

Projekt STEM — cyfrowa charakterystyka indukcji elektromagnetycznej Uczniowie mogą przygotować pełne badanie: wybrać przebieg zasilania, zarejestrować pole magnetyczne i napięcie indukcji, porównać krzywe, opisać zależność i wskazać praktyczne zastosowania indukcji.

Zastosowanie w fizyce, technice i STEM

Faraday's Law of Electromagnetic Induction Demonstrator (Induced) TP6019 szczególnie dobrze sprawdza się w fizyce przy omawianiu elektromagnetyzmu, cewek, pola magnetycznego, strumienia magnetycznego, siły elektromotorycznej indukcji i prawa Faradaya. W edukacji technicznej zestaw pozwala połączyć teorię z realnymi zastosowaniami: transformatorami, prądnicami, ładowaniem indukcyjnym, czujnikami indukcyjnymi, przetwornicami, układami zasilania i bezprzewodowym przesyłem energii. Uczniowie widzą, że prawo Faradaya nie jest tematem wyłącznie podręcznikowym — działa w urządzeniach, z których korzystamy na co dzień. W edukacji STEM TP6019 pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, zmiana jednego parametru, pomiar, wykres, analiza i wniosek. To bardzo dobre stanowisko do nauki nowoczesnego podejścia do fizyki eksperymentalnej.

Współpraca z SenseDisc Pro i iLab V12.0

TP6019 jest zintegrowanym stanowiskiem cyfrowym z wbudowanym czujnikiem pola magnetycznego i czujnikiem mikronapięcia, dlatego może pracować bez dodatkowego rejestratora danych. Jednocześnie bardzo dobrze wpisuje się w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Do zajęć rozszerzonych przydatne są: czujnik pola magnetycznego, czujnik mikronapięcia, czujnik napięcia, czujnik prądu, czujnik częstotliwości oraz inteligentny zasilacz. W połączeniu z iLab V12.0 uczniowie mogą zapisywać przebiegi, porównywać krzywe pola magnetycznego i napięcia indukcji, przygotowywać tabele wyników oraz raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że elektromagnetyzm można badać cyfrowo i ilościowo. Uczeń nie tylko widzi, że „coś się indukuje”, ale analizuje konkretne wartości i zależności.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6019 Faraday's Law of Electromagnetic Induction Demonstrator (Induced) oznacza gotowe stanowisko do jednego z kluczowych tematów elektromagnetyzmu. Zestaw porządkuje doświadczenie, skraca czas przygotowania lekcji i pozwala jednocześnie mierzyć pole magnetyczne oraz indukowane napięcie. Dla ucznia to doświadczenie, które bardzo dobrze tłumaczy sens prawa Faradaya. Uczeń widzi cewkę pierwotną, cewkę wtórną, zmianę pola magnetycznego i indukowane napięcie. Dzięki temu łatwiej rozumie, że napięcie indukcji pojawia się wtedy, gdy zmienia się strumień magnetyczny. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest cyfrowy, kompaktowy, pozwala pracować z bardzo małymi napięciami i dobrze wspiera realizację tematów z elektromagnetyzmu, prądu przemiennego, transformatorów i energii elektrycznej.

Bezpieczeństwo i prawidłowe użytkowanie

TP6019 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy stabilnie ustawić podstawę, sprawdzić połączenia cewek, podłączenie inteligentnego zasilacza oraz działanie czujnika pola magnetycznego i czujnika mikronapięcia. Nie należy przekraczać zalecanych parametrów zasilania cewek ani doprowadzać do ich nadmiernego nagrzewania. Zmiany prądu w cewce pierwotnej warto wprowadzać stopniowo, obserwując przebieg pola magnetycznego i napięcia indukcji. Podczas pomiarów mikronapięcia trzeba unikać przypadkowego dotykania styków, poruszania przewodami i ustawiania stanowiska w pobliżu silnych źródeł zakłóceń elektromagnetycznych. Po zakończeniu pracy należy wyłączyć zasilanie, odłączyć przewody, zabezpieczyć adapter Bluetooth i przechowywać zestaw w suchym miejscu.
