DRUKARKI i SKANERY 3D

Jak wybrać drukarkę, skaner i wyposażenie do pracy 3D?

Dobór rozwiązania 3D powinien rozpocząć się od odpowiedzi na pytanie, jaki ma być efekt końcowy. Innego urządzenia potrzebuje uczeń wykonujący pierwsze modele, innego warsztat odtwarzający brakujące części, a jeszcze innego firma przygotowująca prototypy, dokumentację techniczną lub modele do kontroli jakości. Najważniejsze kryteria to: rodzaj projektów, wielkość obiektów, oczekiwana szczegółowość, materiał, częstotliwość pracy, poziom automatyzacji, wymagania dotyczące wentylacji oraz budżet całego stanowiska, a nie wyłącznie samej drukarki lub skanera.

Drukarka 3D FDM/FFF czy drukarka żywiczna?

FDM/FFF to technologia, w której filament z tworzywa termoplastycznego jest topiony i nanoszony warstwa po warstwie. Jest szeroko stosowana w domu, edukacji, prototypowaniu, warsztatach i małych przedsiębiorstwach, ponieważ pozwala wykonywać funkcjonalne części, duże modele, uchwyty, obudowy i elementy użytkowe.

Drukarkę FDM warto wybrać, gdy priorytetem są: łatwa obsługa, rozsądny koszt materiału, większa przestrzeń robocza, możliwość stosowania różnych filamentów oraz wykonywanie modeli mechanicznych i użytkowych.

Druk żywiczny, określany często jako SLA, MSLA lub DLP zależnie od konstrukcji urządzenia, wykorzystuje światłoutwardzalną żywicę. Technologia ta pozwala uzyskać bardzo drobne detale i gładkie powierzchnie, dlatego dobrze sprawdza się przy figurkach, miniaturach, modelach prezentacyjnych, precyzyjnych elementach i zastosowaniach wymagających wysokiej szczegółowości. Producenci tacy jak Anycubic, Elegoo i Creality oferują zarówno drukarki FDM, jak i modele żywiczne.

Druk żywiczny wymaga jednak dodatkowego etapu mycia i końcowego utwardzania modelu, a także bardziej rygorystycznego podejścia do organizacji stanowiska, ochrony użytkownika i wentylacji.

Jak dobrać drukarkę 3D FDM/FFF?

Przy wyborze drukarki filamentowej warto przeanalizować: przestrzeń roboczą, temperaturę głowicy i stołu, konstrukcję otwartą lub zamkniętą, system poziomowania, prędkość druku, liczbę ekstruderów, obsługiwane filamenty i dostępność części.

Przestrzeń robocza określa maksymalne wymiary modelu. Większe pole pozwala drukować duże elementy bez dzielenia projektu, ale oznacza również większe urządzenie, dłuższy czas wydruku i wyższe zużycie materiału.

Obudowana komora poprawia stabilność temperatury i zwiększa komfort pracy z materiałami bardziej podatnymi na skurcz. W domu, szkole i biurze istotne mogą być również filtracja powietrza, niski poziom hałasu i zabezpieczenie dostępu do gorących elementów. Przykładowo Flashforge oferuje zamknięte drukarki z filtracją HEPA i węglem aktywnym przeznaczone do domu, edukacji i studiów projektowych.

Automatyczne poziomowanie stołu ogranicza liczbę ręcznych ustawień i ułatwia uzyskanie prawidłowej pierwszej warstwy. To szczególnie ważne dla początkujących użytkowników i w pracowniach edukacyjnych.

System wielomateriałowy lub wielokolorowy pozwala drukować z kilku filamentów, tworzyć podpory rozpuszczalne lub łączyć materiały o różnych właściwościach. Wymaga jednak odpowiedniej konfiguracji i może zwiększać zużycie materiału.

Drukarka modułowa 3 w 1 może łączyć druk 3D, grawerowanie laserowe i obróbkę CNC. Takie rozwiązania oferuje Snapmaker, kierując je do użytkowników potrzebujących kilku technologii w jednej przestrzeni roboczej.

Najważniejsze filamenty

PLA jest łatwy w druku, ma niewielki skurcz i dobrze sprawdza się w edukacji, prototypach wizualnych, dekoracjach oraz podstawowych projektach.

PETG łączy stosunkowo łatwe drukowanie z większą odpornością mechaniczną i wilgotnościową. Jest dobrym wyborem do części użytkowych, obudów i elementów warsztatowych.

ABS i ASA są przeznaczone do bardziej wymagających zastosowań technicznych. Wymagają zwykle stabilnej temperatury, odpowiedniej wentylacji i najlepiej zamkniętej komory.

TPU jest materiałem elastycznym, wykorzystywanym do uszczelek, osłon, elementów amortyzujących i części podatnych na zginanie.

Materiały kompozytowe, wzmacniane włóknem węglowym lub szklanym, mogą zapewniać większą sztywność i odporność, ale wymagają odpowiedniej głowicy, dyszy oraz ustawień procesu.

Przed wyborem filamentu należy zawsze sprawdzić zgodność materiału z konkretną drukarką, temperaturą dyszy, stołu, komory oraz konstrukcją ekstrudera.

Dlaczego suszenie filamentu jest ważne?

Wiele filamentów pochłania wilgoć z otoczenia. Zawilgocony materiał może powodować niestabilną ekstruzję, nierówną powierzchnię, pogorszenie łączenia warstw i spadek jakości mechanicznej modelu. Suszarki do filamentu pomagają utrzymać materiał w odpowiednich warunkach i poprawić powtarzalność procesu, szczególnie w przypadku PETG, TPU, nylonów i materiałów technicznych. Creality wskazuje, że ograniczenie wilgoci wspiera płynniejszą ekstruzję, lepsze łączenie warstw i bardziej stabilne rezultaty. Dla użytkownika oznacza to mniej nieudanych wydruków, mniejsze straty materiału i bardziej przewidywalną pracę drukarki.

Jak dobrać drukarkę żywiczną?

W przypadku drukarki żywicznej należy zwrócić uwagę na: wielkość obszaru roboczego, rozdzielczość ekranu, rzeczywisty rozmiar piksela, wysokość warstwy, prędkość ekspozycji, sposób poziomowania i kompatybilność z żywicami. Sama rozdzielczość ekranu nie wystarcza do oceny jakości. Znaczenie mają również wielkość pola roboczego, optyka, równomierność źródła światła, stabilność osi Z i prawidłowo dobrane parametry ekspozycji. Większa drukarka żywiczna umożliwia wykonywanie większych modeli lub większej liczby elementów jednocześnie, ale zwiększa zużycie żywicy, wymagania dotyczące mycia oraz przestrzeni roboczej.

Myjki i stacje utwardzające

Modele żywiczne po wydruku wymagają usunięcia resztek nieutwardzonego materiału, a następnie doświetlenia promieniowaniem UV. Myjki i stacje utwardzające porządkują ten proces, zwiększają powtarzalność i ograniczają ręczną obsługę. Stacje typu Wash & Cure mogą łączyć mycie oraz utwardzanie w jednym urządzeniu. Producenci podkreślają, że poprawnie przeprowadzona obróbka końcowa wpływa na jakość powierzchni, trwałość i wytrzymałość modelu. Przy wyborze należy sprawdzić: maksymalne wymiary modelu, pojemność zbiornika, zgodność z koszem lub platformą drukarki, zakres oświetlenia UV i sposób obracania elementu.

Skanery 3D – od obiektu rzeczywistego do modelu cyfrowego

Skaner 3D rejestruje kształt i geometrię obiektu, tworząc cyfrową chmurę punktów lub siatkę 3D. Taki model może być wykorzystany do dokumentacji, projektowania, archiwizacji, kontroli wymiarowej, wizualizacji, druku 3D i inżynierii odwrotnej. Oferta producentów obejmuje skanery ręczne, stacjonarne, działające w świetle strukturalnym, podczerwieni lub z wykorzystaniem lasera. SHINING 3D, Revopoint i 3DMakerpro oferują rozwiązania dla edukacji, projektowania, kontroli jakości, metrologii, skanowania ludzi oraz obiektów o różnej wielkości.

Jak wybrać skaner 3D?

Najpierw należy określić wielkość skanowanych obiektów. Skaner do drobnych części mechanicznych powinien oferować wysoką szczegółowość i małe pole przechwytywania. Urządzenie do mebli, karoserii, osób lub dużych elementów powinno zapewniać szerszy zakres pracy, stabilne śledzenie i większy obszar pojedynczego skanu.

Dokładność określa, jak blisko rzeczywistego wymiaru znajduje się wynik pomiaru.

Rozdzielczość opisuje zdolność do odwzorowania małych detali powierzchni.

Odległość robocza wskazuje, w jakiej odległości od obiektu powinien znajdować się skaner.

Prędkość skanowania wpływa na komfort pracy, szczególnie przy dużych obiektach i skanowaniu ręcznym.

Śledzenie obiektu może odbywać się na podstawie jego geometrii, tekstury lub markerów. Powierzchnie błyszczące, przezroczyste, bardzo ciemne albo pozbawione charakterystycznych detali mogą wymagać przygotowania, zastosowania markerów lub specjalnego preparatu matującego.

Skanery światła strukturalnego wykorzystują wzór świetlny i kamery do odtworzenia geometrii obiektu. SHINING 3D stosuje tę metodę między innymi w skanerach biurkowych przeznaczonych do zastosowań projektowych i edukacyjnych. Skanery laserowe dobrze sprawdzają się w zadaniach wymagających większej precyzji, pracy z detalami technicznymi i inżynierii odwrotnej. Revopoint oferuje urządzenia laserowe i hybrydowe do projektowania przemysłowego, CAD i kontroli.

Skanowanie 3D i druk 3D – kompletny proces

Skan nie zawsze jest od razu gotowym modelem do druku. Typowy proces obejmuje: rejestrację obiektu, wyrównanie kolejnych ujęć, usunięcie błędnych punktów, połączenie danych, zamknięcie siatki, wygładzenie, ewentualną korektę wymiarów i eksport do formatu obsługiwanego przez program CAD lub slicer. W inżynierii odwrotnej często konieczna jest dalsza rekonstrukcja modelu parametrycznego. Skaner dostarcza geometrię odniesienia, ale nie zastępuje w każdym przypadku programu CAD ani pracy konstruktora. Połączenie skanera i drukarki pozwala odtworzyć brakującą część, dopasować osłonę, wykonać uchwyt, skopiować kształt, przygotować model ergonomiczny lub stworzyć cyfrowe archiwum obiektu. Producenci skanerów prezentują takie zastosowania w druku 3D, projektowaniu, częściach samochodowych, digitalizacji i tworzeniu modeli zastępczych.

Oprogramowanie – slicer, CAD i program do skanowania

Slicer dzieli model na warstwy i przygotowuje instrukcje dla drukarki. Użytkownik ustawia między innymi: wysokość warstwy, wypełnienie, podpory, temperatury, prędkość i chłodzenie.

Program CAD służy do projektowania i modyfikowania geometrii. Może być potrzebny do tworzenia nowych części, dopasowywania skanów i przygotowywania modeli technicznych.

Oprogramowanie skanujące odpowiada za przechwytywanie, śledzenie, łączenie chmur punktów i tworzenie siatki. Jakość oprogramowania, wymagania sprzętowe i dostępne formaty eksportu są równie ważne jak sam skaner. Przed zakupem warto sprawdzić kompatybilność z systemem operacyjnym, wymagania komputera, dostępność aktualizacji oraz obsługiwane formaty, takie jak STL, OBJ, PLY, 3MF lub formaty CAD.

Warunki instalacyjne i bezpieczeństwo

Drukarka 3D powinna stać na stabilnej powierzchni, z odpowiednią przestrzenią na ruchome elementy, wymianę materiału i obsługę serwisową. W przypadku technologii FDM należy uwzględnić wysoką temperaturę dyszy i stołu, ruchome mechanizmy oraz rodzaj stosowanego filamentu. Przy częstej pracy z materiałami technicznymi wskazana jest obudowa i właściwa wentylacja. Stanowisko żywiczne wymaga szczególnej organizacji: stosowania rękawic, ochrony powierzchni roboczej, kontroli rozlewów, właściwej wentylacji, bezpiecznego przechowywania żywicy oraz odpowiedniego postępowania z odpadami i płynami po myciu. Należy przestrzegać instrukcji producenta urządzenia oraz karty charakterystyki konkretnego materiału. W szkołach i pracowniach edukacyjnych urządzenia powinny znajdować się pod nadzorem osoby odpowiedzialnej, a uczniowie powinni być przeszkoleni z zasad obsługi.

Materiały eksploatacyjne, części i akcesoria

Kompletne stanowisko 3D obejmuje nie tylko drukarkę lub skaner. W zależności od technologii potrzebne mogą być: filamenty, żywice, dysze, platformy robocze, folie do wanien, zbiorniki, taśmy, kleje, środki myjące, rękawice, filtry, zestawy czyszczące, stoły obrotowe, statywy, markery i preparaty matujące. Przy wyborze części należy sprawdzać zgodność z konkretnym modelem. Nawet podobnie wyglądająca dysza, płyta lub folia może mieć inne wymiary, parametry lub sposób montażu.

Najważniejsze pojęcia

   FDM/FFF – drukowanie z roztopionego filamentu nanoszonego warstwa po warstwie.

   SLA, MSLA, DLP – rodziny technologii wykorzystujących światłoutwardzalną żywicę.

   Filament – materiał w postaci żyłki stosowany w drukarkach FDM/FFF.

   Żywica – ciekły materiał utwardzany światłem w drukarkach żywicznych.

   Slicer – program przygotowujący model 3D do druku.

   G-code – zestaw instrukcji sterujących ruchem i parametrami drukarki.

   Ekstruder – mechanizm podający filament do układu topiącego.

   Hotend – zespół podgrzewający i wytłaczający materiał przez dyszę.

   Dysza – końcowy element hotendu określający szerokość nanoszonej ścieżki.

   Stół roboczy – powierzchnia, na której powstaje wydruk.

   Wysokość warstwy – grubość pojedynczej warstwy modelu.

   Infill – wewnętrzne wypełnienie modelu.

   Podpory – dodatkowe struktury podtrzymujące elementy drukowane pod dużym kątem.

   Chmura punktów – zbiór punktów przestrzennych zarejestrowanych przez skaner.

   Siatka 3D – model powierzchni zbudowany z wielokątów.

   Inżynieria odwrotna – proces odtwarzania dokumentacji lub modelu na podstawie istniejącego obiektu.

   Dokładność skanera – zgodność wyniku z rzeczywistymi wymiarami.

   Rozdzielczość skanera – zdolność odwzorowania drobnych szczegółów.

Jak wybrać właściwą podkategorię?

   Drukarki 3D, gdy chcesz tworzyć modele, prototypy, części i pomoce edukacyjne.

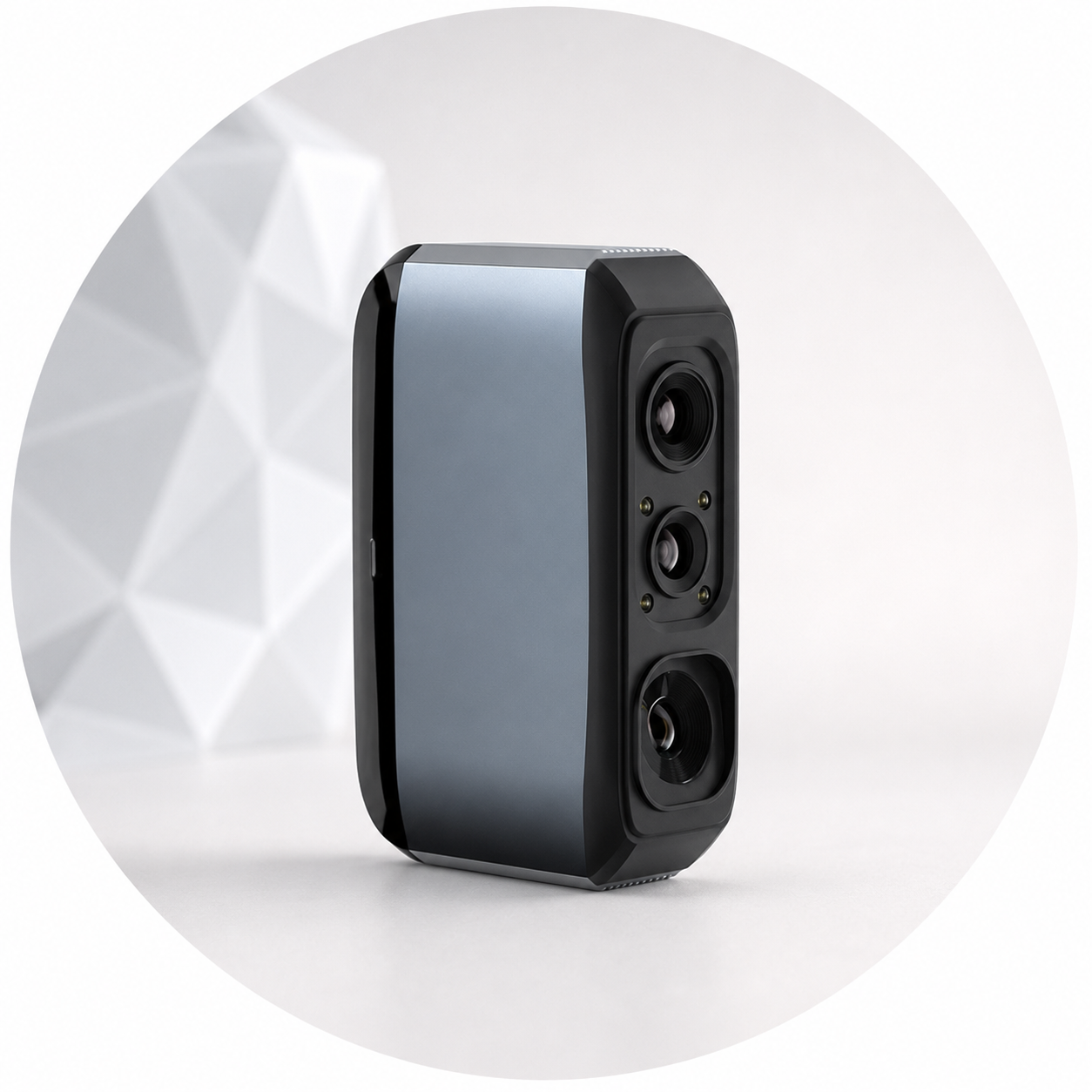

   Skanery 3D, gdy potrzebujesz odwzorować istniejący obiekt, przygotować dane do CAD, dokumentacji, kontroli lub druku.

   Suszarki do filamentu, gdy zależy Ci na stabilności materiału i ograniczeniu problemów wynikających z wilgoci.

   Myjki i stacje utwardzające, gdy korzystasz z drukarki żywicznej i chcesz uporządkować obróbkę końcową.

   Materiały eksploatacyjne, gdy potrzebujesz filamentów, żywic i środków niezbędnych do realizacji wydruków.

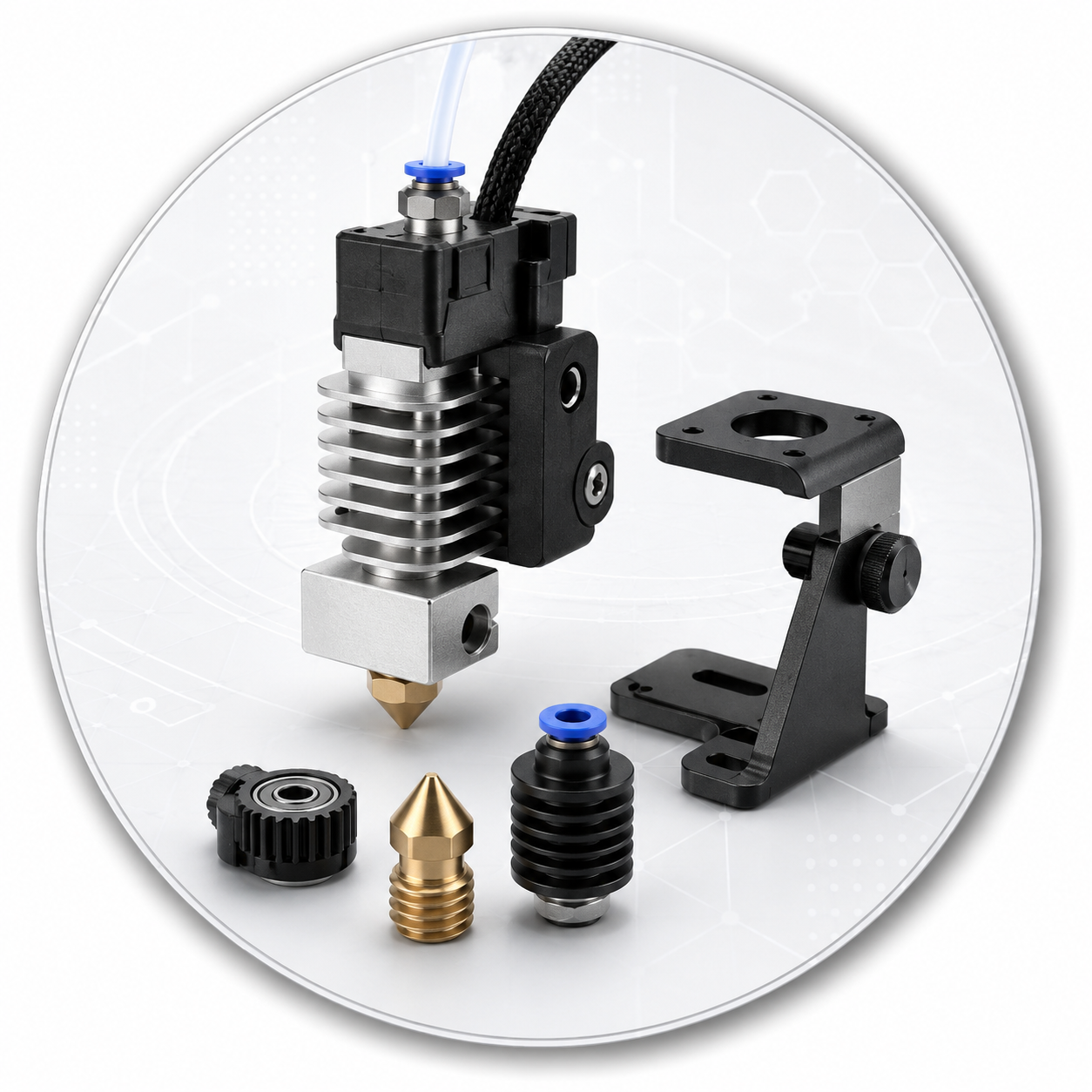

 Akcesoria i części, gdy rozbudowujesz stanowisko, wymieniasz elementy robocze albo potrzebujesz wyposażenia do skanowania i konserwacji.

Porada eksperta Sklep Multimedia

Nie wybieraj urządzenia wyłącznie na podstawie maksymalnej prędkości, rozdzielczości ekranu lub deklarowanej dokładności. Najpierw określ typ modeli, materiały, wielkość obiektów i cały proces po wydruku lub skanowaniu. Dobrze dobrany system 3D to urządzenie, oprogramowanie, materiał i właściwie przygotowane stanowisko pracy.

Rozwiązania 3D dopasowane do użytkownika

Dobrze dobrana drukarka lub skaner 3D może skrócić proces projektowania, ograniczyć koszt wykonywania prototypów, wspierać naukę, ułatwić naprawy i otworzyć nowe możliwości usługowe. Najlepsze rezultaty osiąga się jednak wtedy, gdy urządzenie, materiał, oprogramowanie i wyposażenie pomocnicze tworzą jeden spójny system. W Sklep Multimedia pomagamy dobrać rozwiązania dla hobbystów, edukacji, warsztatów, małych firm, projektantów i profesjonalnych prototypowni. Analizujemy zastosowanie, oczekiwaną jakość, wymagania techniczne i budżet, aby wybrane urządzenie było funkcjonalne, bezpieczne i przygotowane do dalszego rozwoju.
