Wysokonapięciowy zestaw do badania elektrostatyki, ładunku elektrycznego, indukcją, transferem i zachowaniem ładunku

TP2091 High Voltage Electrostatics Kit — elektrostatyka wysokiego napięcia w kontrolowanym doświadczeniu szkolnym

High Voltage Electrostatics Kit TP2091 / Wysokonapięciowy zestaw do badania elektrostatyki to zestaw laboratoryjny do doświadczeń z ładunkiem elektrycznym, indukcją elektrostatyczną, przenoszeniem ładunku, zasadą zachowania ładunku oraz zjawiskami wysokiego napięcia. W mojej ofercie polecam go jako rozszerzenie klasycznego zestawu do elektrostatyki, ponieważ pozwala przejść od prostych doświadczeń jakościowych do bardziej wyrazistych, mierzalnych i lepiej kontrolowanych pokazów. Zestaw jest przeznaczony do pracy z podstawowym zestawem elektrostatycznym i umożliwia realizację odpowiednich doświadczeń, m.in. związanych z wiadrem / klatką Faradaya. W materiałach technicznych pojawiają się także: współpraca z czujnikiem ładunku, możliwość pomiaru ilości ładunku, prezentacja danych na terminalach Windows, Android i iOS oraz praca z zasilaczem wysokiego napięcia TPA001. Największą wartością dydaktyczną TP2091 jest możliwość pokazania elektrostatyki w sposób bardziej jednoznaczny. Uczniowie mogą nie tylko obserwować przyciąganie, odpychanie czy elektryzowanie ciał, ale również analizować transfer ładunku, indukcję, zachowanie ładunku i wpływ wysokiego napięcia na przebieg doświadczeń.

Do czego służy zestaw TP2091?

Zestaw TP2091 służy do rozszerzonych doświadczeń z elektrostatyki, szczególnie tam, gdzie potrzebne jest wyraźne, kontrolowane źródło wysokiego napięcia i możliwość ilościowego pomiaru ładunku. Dzięki współpracy z czujnikiem ładunku można badać nie tylko efekt widoczny gołym okiem, ale również przebieg zmian ładunku w czasie. W praktyce szkolnej zestaw można wykorzystać do omawiania: ładunku elektrycznego, elektryzowania ciał, wysokiego napięcia w elektrostatyce, indukcji elektrostatycznej, transferu ładunku, zasady zachowania ładunku, doświadczeń z wiadrem Faradaya, doświadczeń z klatką Faradaya, ładunku na kuli przewodzącej, rozkładu ładunku na przewodniku, pomiaru ładunku czujnikiem, wykresu trendu ładunku, wpływu napięcia na intensywność zjawisk elektrostatycznych, ochrony przed błędami wynikającymi z przewodzenia przez ciało człowieka. To bardzo dobry zestaw do pokazania uczniom, że elektrostatyka jest zjawiskiem mierzalnym. Ładunek można wytworzyć, przenieść, zgromadzić, rozładować i porównać w różnych warunkach doświadczenia.

Dlaczego warto wykorzystać zestaw wysokiego napięcia?

W klasycznych doświadczeniach elektrostatycznych efekt bywa zależny od wilgotności powietrza, rodzaju materiału, sposobu pocierania, czystości izolatorów i przypadkowego dotyku. TP2091 pozwala uzyskać bardziej powtarzalne warunki, ponieważ w doświadczeniu można pracować z dobranymi poziomami wysokiego napięcia. Dostępne są cztery poziomy napięcia: 750 V, 1500 V, 3000 V i 6000 V. Dzięki temu mogę dobrać napięcie do poziomu zajęć, rodzaju doświadczenia i wymaganego efektu. Niższe napięcia sprawdzają się przy prostszych pokazach i ćwiczeniach wprowadzających, a wyższe pozwalają uzyskać bardziej wyraźne efekty w doświadczeniach demonstracyjnych. To bardzo pomaga w nauczaniu. Uczeń może zobaczyć, że zmiana warunków zasilania wpływa na przebieg doświadczenia, a nauczyciel może przeprowadzić serię pokazów w sposób bardziej uporządkowany niż przy elektryzowaniu wyłącznie przez tarcie.

Współpraca z podstawowym zestawem elektrostatycznym

TP2091 został przygotowany jako zestaw współpracujący z podstawowym zestawem do elektrostatyki. W praktyce oznacza to, że rozszerza możliwości doświadczeń o układy wymagające wyraźniejszego źródła ładunku, kuli przewodzącej, pomiaru czujnikiem ładunku i doświadczeń z wysokim napięciem. To ważne dla szkoły, ponieważ nie trzeba traktować go jako zupełnie oddzielnego stanowiska. Można go włączyć do istniejącej pracowni elektrostatyki i rozbudować doświadczenia, które uczniowie już znają: elektryzowanie, przenoszenie ładunku, indukcję i zachowanie ładunku. W takim układzie lekcja może mieć naturalny przebieg: najpierw proste doświadczenia z elektryzowaniem przez tarcie, następnie pomiar ładunku, a później rozszerzenie z wykorzystaniem wysokiego napięcia i bardziej stabilnego źródła ładunku.

Czujnik ładunku i dane w czasie rzeczywistym

Zestaw współpracuje z czujnikiem ładunku, który pozwala mierzyć ilość ładunku i prezentować dane w czasie rzeczywistym na terminalach Windows, Android i iOS. Dane mogą być przedstawiane jako wykres trendu, co ułatwia obserwację pojawiania się, przenoszenia i zanikania ładunku. To bardzo duża korzyść dydaktyczna. Uczeń nie kończy na stwierdzeniu, że „coś się naelektryzowało”. Może zobaczyć wartość pomiarową, porównać kolejne etapy doświadczenia i zrozumieć, jak zmienia się ładunek po dotknięciu, zbliżeniu przewodnika, rozładowaniu lub zmianie napięcia. Dla nauczyciela oznacza to łatwiejsze prowadzenie lekcji o charakterze badawczym. Można zadawać pytania: kiedy ładunek rośnie, kiedy maleje, co dzieje się po dotknięciu kuli, jak wygląda przebieg rozładowania i czy wynik jest powtarzalny.

Doświadczenia z wiadrem i klatką Faradaya

TP2091 bardzo dobrze sprawdza się w doświadczeniach związanych z wiadrem Faradaya i klatką Faradaya. W opisie produktowym dla tego zestawu pojawia się zastosowanie do odpowiednich doświadczeń z podstawowym zestawem elektrostatycznym, w tym z klatką Faradaya, a w materiałach technicznych wskazana jest możliwość badania eksperymentu z wiadrem Faradaya przy użyciu czujnika ładunku. Dla uczniów to bardzo dobry sposób na zrozumienie przewodników, ekranowania elektrostatycznego i rozkładu ładunku. Mogą obserwować, co dzieje się, gdy naelektryzowany obiekt zostaje wprowadzony do przewodzącego naczynia, a następnie porównać sytuację bez kontaktu i po kontakcie. To doświadczenie pomaga uporządkować różnicę między indukcją elektrostatyczną a rzeczywistym przeniesieniem ładunku. Uczeń widzi, że zbliżenie naładowanego ciała może zmieniać rozkład ładunków w przewodniku, nawet jeśli nie dochodzi do bezpośredniego dotknięcia.

Kula przewodząca i transfer ładunku

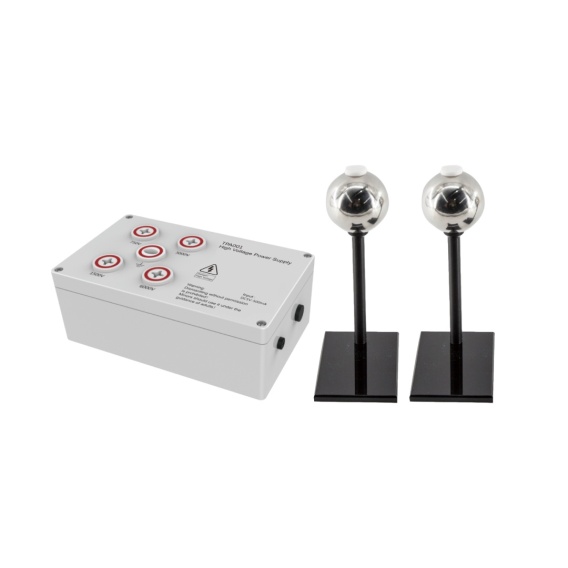

W materiałach technicznych pojawia się możliwość konfiguracji z kulą przewodzącą, co pozwala wykonywać doświadczenia związane z ładunkiem na przewodniku. Kula przewodząca jest bardzo czytelnym elementem dydaktycznym. Uczniowie mogą badać ładowanie kuli, przenoszenie ładunku przez kontakt, rozładowanie, wpływ odległości oraz zachowanie ładunku na powierzchni przewodnika. Kula jest też dobrym modelem do rozmowy o tym, dlaczego ładunek w przewodniku w stanie równowagi rozmieszcza się na powierzchni. Takie doświadczenia można łatwo powiązać z realnymi zjawiskami: wyładowaniami elektrostatycznymi, ochroną przed ESD, piorunochronami, ekranowaniem i zachowaniem przewodników w polu elektrycznym.

Różne poziomy wysokiego napięcia — większa elastyczność doświadczeń

TP2091 umożliwia pracę z czterema poziomami wysokiego napięcia: 750 V, 1500 V, 3000 V i 6000 V. Taka konfiguracja pozwala prowadzić doświadczenia stopniowo — od mniej intensywnych pokazów po bardziej wyraźne demonstracje. Dla nauczyciela to bardzo praktyczne rozwiązanie. Można rozpocząć od niższego napięcia, aby omówić zasadę działania, a następnie zwiększać napięcie i obserwować, jak zmienia się efekt. Uczniowie mogą porównywać wyniki i wyciągać wnioski o zależności między warunkami zasilania a ilością zgromadzonego ładunku. Dodatkowo kształt dodatniego i ujemnego zacisku został zaprojektowany inaczej, co ułatwia podłączanie i zwiększa bezpieczeństwo pracy. To ważne, ponieważ w doświadczeniach wysokiego napięcia poprawna polaryzacja i porządek na stanowisku mają szczególne znaczenie.

Opaska antystatyczna — większa dokładność pomiarów

W zestawie przewidziano opaskę antystatyczną, która ogranicza błędy wynikające z przewodzenia przez ciało człowieka. To bardzo ważne w elektrostatyce, ponieważ przypadkowe dotknięcie elementu, zbliżenie ręki lub brak kontroli nad uziemieniem może znacząco zmienić wynik. Dzięki opasce można pokazać uczniom, że człowiek również jest częścią układu elektrostatycznego. Ciało może gromadzić ładunek, odprowadzać go lub zaburzać pomiar. To bardzo dobra okazja do wprowadzenia tematu ochrony ESD w elektronice, serwisie komputerowym i pracy z układami scalonymi. W praktyce uczniowie szybciej rozumieją, że elektrostatyka wymaga czystości, suchości, kontroli dotyku i powtarzalnych warunków. To nie jest „magia” — to fizyka bardzo wrażliwa na szczegóły doświadczenia.

Jakie doświadczenia można wykonać?

Badanie wysokiego napięcia w elektrostatyce To podstawowe zastosowanie TP2091. Uczniowie mogą obserwować, jak dobrane poziomy wysokiego napięcia wpływają na przebieg doświadczeń elektrostatycznych.

Ładowanie przewodnika wysokim napięciem Przy wykorzystaniu kuli przewodzącej można badać gromadzenie ładunku na przewodniku i jego późniejsze przenoszenie lub rozładowanie.

Transfer ładunku przez kontakt Uczniowie mogą sprawdzić, jak ładunek przechodzi z jednego przewodnika na drugi po dotknięciu. To bardzo dobre doświadczenie do zrozumienia przewodnictwa i wyrównywania potencjałów.

Indukcja elektrostatyczna Zestaw pozwala badać sytuacje, w których naładowane ciało wpływa na rozkład ładunków w innym obiekcie bez bezpośredniego kontaktu. To kluczowe doświadczenie do zrozumienia działania przewodników w polu elektrycznym.

Zasada zachowania ładunku Uczniowie mogą porównywać ładunek przed i po przeniesieniu między elementami układu, a następnie omawiać, że ładunek nie powstaje z niczego, lecz jest rozdzielany i przemieszczany.

Doświadczenie z wiadrem Faradaya W połączeniu z czujnikiem ładunku można badać, jak zmienia się wskazanie podczas wprowadzania naelektryzowanego obiektu do przewodzącego naczynia.

Doświadczenia z klatką Faradaya Zestaw może być wykorzystywany jako rozszerzenie podstawowego zestawu elektrostatycznego do doświadczeń z klatką Faradaya, czyli ekranowaniem elektrostatycznym.

Porównanie efektu dla różnych poziomów napięcia Uczniowie mogą porównać zachowanie układu przy 750 V, 1500 V, 3000 V i 6000 V. To bardzo dobre ćwiczenie do analizy wpływu warunków zasilania na ilość ładunku i intensywność efektu.

Badanie wpływu człowieka na pomiar elektrostatyczny Opaska antystatyczna pozwala omówić, jak przewodzenie przez ciało człowieka może zaburzać wyniki. Uczniowie mogą porównać pomiary przy kontrolowanych i niekontrolowanych warunkach dotyku.

Badanie materiałów tryboelektrycznych Bogaty zestaw akcesoriów umożliwia pracę z różnymi prętami i tkaninami do doświadczeń tryboelektrycznych. Dzięki temu można porównywać, które materiały łatwiej się elektryzują.

Tworzenie wykresu trendu ładunku Czujnik ładunku pozwala rejestrować zmiany w czasie. Uczniowie mogą obserwować ładowanie, rozładowanie, transfer i zanik ładunku.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ wilgotności, zabrudzeń izolatorów, dotyku, uziemienia, jakości połączeń, odległości między elementami i ustawionego poziomu napięcia.

Projekt STEM — jak kontrolować ładunek elektrostatyczny?

Uczniowie mogą zaprojektować serię doświadczeń: dobrać napięcie, materiał, sposób ładowania, wykonać pomiar czujnikiem ładunku, zapisać trend i opracować wnioski dotyczące kontroli zjawisk elektrostatycznych. Zastosowanie w fizyce, technice i STEM High Voltage Electrostatics Kit TP2091 szczególnie dobrze sprawdza się w fizyce przy omawianiu elektrostatyki, ładunku elektrycznego, indukcji, przewodników, izolatorów, pola elektrycznego, wysokiego napięcia i zasady zachowania ładunku. W edukacji technicznej zestaw można powiązać z ochroną ESD, ekranowaniem elektrostatycznym, bezpieczeństwem elektroniki, działaniem klatek Faradaya, rozładowaniami elektrostatycznymi, izolacją i kontrolą ładunku w urządzeniach elektrycznych. W edukacji STEM TP2091 pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, dobór napięcia, pomiar ładunku, wykres trendu, analiza błędów i wniosek. Uczniowie mogą samodzielnie sprawdzić, jak warunki doświadczenia wpływają na ładunek oraz jak ograniczać zakłócenia pomiarowe.

Współpraca z SenseDisc Pro i iLab V12.0

TP2091 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Zestaw stanowi rozszerzenie doświadczeń elektrostatycznych, a pomiar można realizować czujnikiem ładunku. Do zajęć rozszerzonych przydatne są: czujnik ładunku, czujnik napięcia, czujnik mikronapięcia oraz zasilacz wysokiego napięcia TPA001. W połączeniu z iLab V12.0 uczniowie mogą rejestrować przebiegi ładunku, tworzyć wykresy trendu, porównywać różne poziomy napięcia i opracowywać raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że elektrostatyka może być nauczana nowocześnie: przez obserwację, pomiar, wykres i analizę danych, a nie wyłącznie przez krótkie pokazy jakościowe.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2091 High Voltage Electrostatics Kit oznacza gotowe rozszerzenie do doświadczeń elektrostatycznych, które pozwala prowadzić lekcje bardziej precyzyjnie, efektownie i ilościowo. Zestaw umożliwia pracę z kilkoma poziomami wysokiego napięcia, współpracuje z czujnikiem ładunku i wspiera doświadczenia z wiadrem / klatką Faradaya. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi, że ładunek można kontrolować, mierzyć i przenosić. Może obserwować, jak zmienia się wynik przy innym napięciu, materiale lub sposobie kontaktu. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest kompaktowy, posiada certyfikację CE, a jego masa wynosi 0,905 kg, przy wymiarach 120 mm × 80 mm × 200 mm.

Bezpieczeństwo i prawidłowe użytkowanie

TP2091 powinien być używany wyłącznie pod nadzorem nauczyciela i zgodnie z instrukcją. Zestaw pracuje z wysokim napięciem, dlatego przed rozpoczęciem doświadczenia należy sprawdzić połączenia, polaryzację, stan przewodów, ustawienie zasilacza i poprawność podłączenia czujnika ładunku. Nie należy dotykać elementów pod napięciem, zbliżać przewodników przypadkowo do zacisków ani zmieniać połączeń przy włączonym zasilaniu. Poziom napięcia należy dobierać stopniowo, zaczynając od najniższej wartości. W doświadczeniach uczniowskich szczególnie ważne jest zachowanie odległości od stanowiska i wykonywanie czynności wyłącznie na polecenie nauczyciela. Po zakończeniu pracy należy wyłączyć zasilacz wysokiego napięcia, rozładować elementy zgodnie z instrukcją, odłączyć czujnik ładunku, zabezpieczyć przewody, kulę przewodzącą, opaskę antystatyczną i pozostałe akcesoria. Zestaw należy przechowywać w suchym miejscu, z dala od wilgoci i zabrudzeń, ponieważ warunki otoczenia silnie wpływają na doświadczenia elektrostatyczne.
