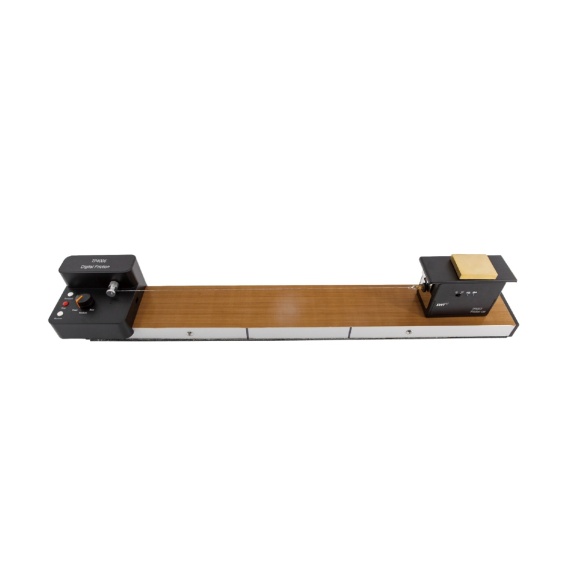

Cyfrowy zestaw eksperymentalny do badania tarcia, przeznaczony do badania czynników wpływających na wartość siły tarcia

TP4006 Digital Friction Experimental Equipment — cyfrowe badanie tarcia w praktyce

Digital Friction Experimental Equipment TP4006 / Cyfrowy zestaw eksperymentalny do badania tarcia to nowoczesny zestaw dydaktyczny do doświadczeń z mechaniki, siły tarcia, ruchu, nacisku, masy i właściwości powierzchni. W Sklep Multimedia polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom przejść od intuicyjnego rozumienia tarcia do realnego pomiaru siły. Tarcie jest zjawiskiem znanym z codzienności: dzięki niemu chodzimy, hamujemy, przesuwamy przedmioty i utrzymujemy kontrolę nad ruchem. Jednocześnie tarcie może utrudniać ruch, powodować straty energii i zużycie powierzchni. TP4006 pozwala pokazać te zależności w szkolnej skali: uczniowie mogą zmieniać powierzchnię, obciążenie, prędkość i warunki ruchu, a następnie obserwować, jak zmienia się siła tarcia. Zestaw jest przeznaczony do badania wpływu powierzchni ciernej, nacisku, prędkości ruchu i pola styku na wartość siły tarcia. Największą wartością dydaktyczną TP4006 jest to, że doświadczenie nie opiera się wyłącznie na ręcznym ciągnięciu klocka dynamometrem. Wózek ma wbudowany czujnik siły, a układ sterujący może ciągnąć go ruchem jednostajnym po torze, dzięki czemu pomiar jest bardziej powtarzalny, czytelny i łatwiejszy do analizy.

Do czego służy zestaw TP4006?

Zestaw TP4006 służy do badania siły tarcia oraz czynników, które wpływają na jej wartość. Umożliwia analizę tarcia między wózkiem a różnymi powierzchniami, badanie wpływu masy i nacisku, porównywanie materiałów oraz obserwację zmian siły podczas ruchu. W praktyce szkolnej zestaw można wykorzystać do omawiania: tarcia statycznego i kinetycznego, siły tarcia jako siły przeciwdziałającej ruchowi, wpływu rodzaju powierzchni na tarcie, wpływu masy i nacisku na siłę tarcia, wpływu prędkości ruchu na pomiar, wpływu pola styku na tarcie, ruchu jednostajnego przy równoważeniu sił, pracy wykonywanej przeciwko sile tarcia, strat energii mechanicznej, analizy wykresów siły w czasie, projektowania doświadczeń porównawczych. To bardzo dobry zestaw do pokazania uczniom, że tarcie nie jest jedną stałą wartością „na zawsze”. Zależy od warunków doświadczenia, rodzaju stykających się powierzchni, obciążenia i sposobu prowadzenia ruchu.

Dlaczego warto badać tarcie cyfrowo?

Klasyczne doświadczenie z tarciem często polega na ciągnięciu klocka dynamometrem po ławce. Jest proste, ale ma ograniczenia: uczeń może ciągnąć nierówno, wynik trudno zapisać w czasie, a chwilowe skoki siły bywają trudne do zauważenia. TP4006 rozwiązuje ten problem przez połączenie toru, wózka, układu sterującego i czujnika siły. Wózek z wbudowanym czujnikiem siły pozwala mierzyć siłę działającą podczas ruchu, a dane są prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS. Dzięki temu uczniowie mogą zobaczyć nie tylko jedną wartość siły, ale cały przebieg pomiaru.

To bardzo ważne dydaktycznie. Na wykresie można zauważyć moment ruszania, zmiany siły podczas ruchu oraz różnice między powierzchniami. Uczeń widzi, że fizyka opiera się na pomiarze, danych i interpretacji, a nie tylko na opisach słownych.

Powierzchnia cierna — najprostsza droga do zrozumienia tarcia

Jednym z podstawowych zastosowań TP4006 jest porównywanie różnych powierzchni. W konfiguracji zestawu znajdują się tory o długości 600 mm z trzema różnymi powierzchniami ciernymi: korkową, filcową i PTFE. Dzięki temu uczniowie mogą wykonać bardzo czytelne doświadczenie porównawcze. Ten sam wózek, ta sama masa, podobna prędkość ruchu, ale inna powierzchnia. Różnice w wynikach prowadzą do wniosku, że rodzaj materiału i chropowatość powierzchni wpływają na siłę tarcia. To doświadczenie można łatwo powiązać z codziennością: podeszwy butów, opony, wykładziny, lód, asfalt, hamulce, maty antypoślizgowe, smary techniczne i powierzchnie ślizgowe. Uczeń rozumie, że dobór materiału ma znaczenie praktyczne.

Masa i nacisk — dlaczego większe obciążenie zwykle zwiększa tarcie?

Drugim bardzo ważnym doświadczeniem jest badanie wpływu masy wózka na siłę tarcia. Zestaw umożliwia dodawanie obciążenia, a w konfiguracji wymieniany jest metalowy blok obciążający. W praktyce uczniowie wykonują pomiar dla wózka bez dodatkowej masy, a następnie powtarzają doświadczenie z obciążnikiem. Jeśli pozostałe warunki są podobne, większy nacisk na powierzchnię zwykle powoduje większą siłę tarcia. To bardzo dobrze wprowadza zależność między siłą nacisku a tarciem. Taki pomiar pozwala zrozumieć, dlaczego cięższe przedmioty trudniej przesuwać, dlaczego pojazdy o większej masie wymagają większej siły hamowania i dlaczego w technice tak ważne jest kontrolowanie nacisku, kontaktu i materiałów powierzchni.

Prędkość ruchu — pomiar przy różnych warunkach przesuwania

TP4006 pozwala badać również wpływ prędkości ruchu na siłę tarcia. W wersji z kontrolą ruchu element sterujący ciągnie wózek po torze ruchem jednostajnym, a pomiar siły odbywa się podczas przesuwania. Dla uczniów to bardzo dobre ćwiczenie z kontroli zmiennych. Jeżeli badamy wpływ prędkości, to masa, powierzchnia i sposób kontaktu powinny pozostać takie same. Dopiero wtedy można rzetelnie porównać wyniki. W praktyce szkolnej to doświadczenie pomaga zrozumieć, że realne tarcie bywa bardziej złożone niż prosty model z podręcznika. Wyniki mogą zależeć od powierzchni, elastyczności materiału, drgań, stabilności ruchu i warunków pomiaru. To dobry punkt wyjścia do rozmowy o tym, czym różni się model fizyczny od rzeczywistego układu.

Pole styku — ważny temat do dyskusji i eksperymentu

W opisie zastosowań zestawu pojawia się także możliwość badania wpływu pola styku na tarcie. To zagadnienie jest bardzo dobre do prowadzenia lekcji metodą badawczą, bo uczniowie często intuicyjnie zakładają, że większa powierzchnia styku zawsze musi oznaczać większe tarcie. Doświadczenie może pokazać, że odpowiedź zależy od warunków. W prostym modelu tarcia suchego dla tego samego nacisku siła tarcia nie musi być wprost proporcjonalna do pozornego pola styku, ale w realnych materiałach, zwłaszcza miękkich lub chropowatych, efekt może być bardziej złożony. Dzięki temu uczniowie uczą się ostrożności w formułowaniu wniosków i rozumieją, dlaczego fizyka potrzebuje pomiaru. To bardzo dobre ćwiczenie do rozwijania myślenia naukowego: hipoteza, kontrola zmiennych, pomiar, porównanie wyników i wniosek.

Wbudowany czujnik siły i łączność Bluetooth

Wózek w zestawie ma wbudowany czujnik siły. W karcie technicznej podawany jest zakres czujnika −10 N do +10 N, moduł Bluetooth 2.0/4.0 oraz akumulator litowy 1000 mAh. W wersji dystrybucyjnej spotykany jest również zakres −50 N do +50 N i rozdzielczość 0,03 N. W praktyce oznacza to wygodny, cyfrowy pomiar bez konieczności trzymania klasycznego siłomierza. Uczniowie mogą obserwować wartości siły na ekranie, porównywać serie i analizować wykresy. Łączność bezprzewodowa ułatwia organizację stanowiska, ponieważ ogranicza liczbę przewodów na stole. To szczególnie przydatne podczas pracy w grupach oraz podczas prezentowania wyników na monitorze interaktywnym.

Jakie doświadczenia można wykonać?

Badanie zależności tarcia od rodzaju powierzchni Uczniowie porównują ruch wózka po powierzchni korkowej, filcowej i PTFE. Wyniki pokazują, że różne materiały dają różne wartości siły tarcia. To podstawowe doświadczenie do zrozumienia roli chropowatości i właściwości powierzchni.

Badanie wpływu masy wózka na siłę tarcia Do wózka dodaje się obciążenie i powtarza pomiar. Uczniowie obserwują, jak zmienia się siła tarcia wraz ze wzrostem nacisku na podłoże.

Badanie wpływu prędkości ruchu na siłę tarcia Wózek jest ciągnięty po torze z różną prędkością. Uczniowie mogą porównać przebiegi siły i sprawdzić, czy zmiana prędkości wpływa na wynik w danej konfiguracji.

Badanie wpływu pola styku na tarcie Uczniowie zmieniają ustawienie elementu stykającego się z powierzchnią lub porównują różne konfiguracje kontaktu. To doświadczenie dobrze rozwija umiejętność stawiania hipotez i interpretowania danych.

Porównanie tarcia statycznego i kinetycznego Na wykresie siły można szukać momentu ruszenia wózka oraz wartości siły podczas dalszego ruchu. To pomaga odróżnić siłę potrzebną do rozpoczęcia ruchu od siły działającej podczas przesuwania.

Pomiar siły tarcia podczas ruchu jednostajnego Jeżeli wózek porusza się ruchem jednostajnym, siła ciągnąca równoważy siłę tarcia. Dzięki temu uczniowie mogą bezpośrednio powiązać odczyt czujnika z wartością siły tarcia.

Wpływ dodatkowego obciążenia na wykres siły Uczniowie wykonują serię pomiarów dla kolejnych mas i porównują wykresy. To bardzo dobre ćwiczenie do analizy trendów i tworzenia wniosków.

Tworzenie wykresu siły tarcia w funkcji masy Po serii pomiarów uczniowie przygotowują tabelę i wykres. Mogą sprawdzić, czy zależność jest zbliżona do liniowej oraz omówić możliwe źródła odchyleń.

Tworzenie wykresu siły tarcia w funkcji rodzaju powierzchni Uczniowie porządkują wyniki dla różnych powierzchni i tworzą porównanie wartości średnich. To dobre ćwiczenie z analizy danych i prezentacji wyników.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ nierównego ustawienia toru, zabrudzenia powierzchni, niestabilnego ruchu, zmiany masy, ułożenia wózka i kalibracji czujnika.

Projekt STEM — wybór najlepszego materiału ciernego Uczniowie mogą zaprojektować zadanie techniczne: wybrać powierzchnię zapewniającą największe tarcie, najmniejsze tarcie albo najbardziej stabilny przebieg siły. Wyniki mogą wykorzystać do omówienia hamulców, podeszew, prowadnic, mat antypoślizgowych lub elementów ślizgowych.

Zastosowanie w fizyce, technice i STEM

Digital Friction Experimental Equipment TP4006 szczególnie dobrze sprawdza się w fizyce przy omawianiu sił, tarcia, nacisku, ruchu, równowagi sił, pracy i energii. W edukacji technicznej zestaw można wykorzystać do rozmowy o hamowaniu, smarowaniu, ślizganiu, zużyciu materiałów, doborze powierzchni, elementach prowadzących i bezpieczeństwie ruchu. Uczniowie łatwo rozumieją, że tarcie może być korzystne albo niekorzystne w zależności od zastosowania. W edukacji STEM TP4006 pozwala prowadzić zajęcia w modelu badawczym: uczniowie stawiają hipotezę, wybierają zmienną, wykonują pomiary, analizują wykres i formułują wniosek. To bardzo dobre stanowisko do nauki rzetelnego porównywania danych.

Współpraca z SenseDisc Pro i iLab V12.0

TP4006 jest zintegrowanym stanowiskiem cyfrowym, ale bardzo dobrze wpisuje się również w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Zestaw może stanowić bazę mechaniczną do doświadczeń z tarciem, a czujniki SenseDisc Pro mogą rozszerzać pomiar o dodatkowe wielkości. Do zajęć rozszerzonych przydatne są: czujnik siły, czujnik ruchu, fotobramka, czujnik przyspieszenia oraz czujniki temperatury, jeśli uczniowie analizują nagrzewanie powierzchni przy dłuższym tarciu. W połączeniu z iLab V12.0 można tworzyć wykresy siły w czasie, porównywać serie, wyznaczać wartości średnie i przygotowywać raporty z doświadczeń. Takie stanowisko dobrze pokazuje, że tarcie można badać nie tylko opisowo, ale też ilościowo — przez pomiar, wykres i analizę danych.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP4006 Digital Friction Experimental Equipment oznacza gotowe stanowisko do jednego z najważniejszych tematów mechaniki. Zestaw porządkuje doświadczenie, ułatwia powtarzalny pomiar i pozwala pokazać uczniom wpływ różnych czynników na tarcie. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi ruch wózka, zmienia powierzchnię lub masę, obserwuje odczyt siły i sam dochodzi do wniosku, dlaczego tarcie zależy od warunków kontaktu. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw łączy klasyczne doświadczenie z cyfrową rejestracją danych, dzięki czemu dobrze sprawdza się zarówno jako pokaz nauczycielski, jak i ćwiczenie uczniowskie.

Bezpieczeństwo i prawidłowe użytkowanie

TP4006 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy stabilnie ustawić tor, sprawdzić położenie wózka, mocowanie obciążników, stan powierzchni ciernych oraz połączenie przewodowe lub bezprzewodowe. Nie należy przeciążać wózka ani czujnika siły. Podczas pomiaru trzeba zadbać o to, aby tor ruchu był wolny od przeszkód, a uczniowie nie wkładali rąk w obszar pracy wózka. W doświadczeniach porównawczych warto zmieniać tylko jeden parametr naraz: powierzchnię, masę, prędkość albo pole styku. Po zakończeniu pracy należy wyłączyć zasilanie, odłączyć przewody lub adapter Bluetooth, uporządkować tory, wózek, zasilacz, kabel danych i obciążniki oraz zabezpieczyć powierzchnie cierne przed zabrudzeniem.
