Demonstrator prawa indukcji elektromagnetycznej Faradaya, badanie indukcji elektromagnetycznej, ruch cewki w polu magnetycznym

TP6013 Faraday's Law of Electromagnetic Induction Demonstrator — ruch cewki, pole magnetyczne i napięcie indukcji w jednym doświadczeniu

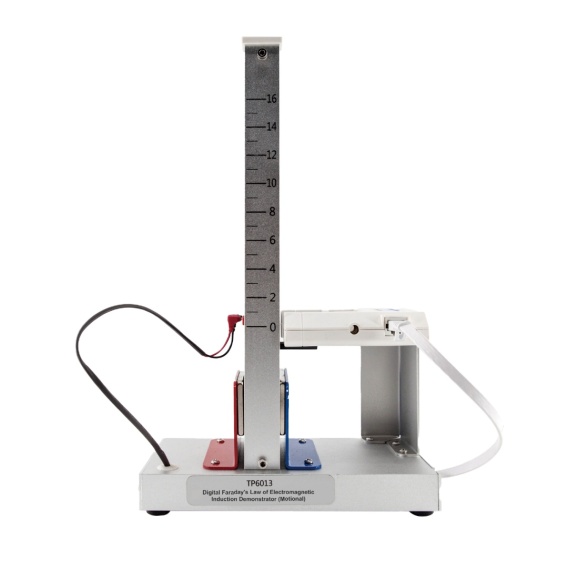

Faraday's Law of Electromagnetic Induction Demonstrator (Motional) TP6013 / Cyfrowy demonstrator prawa indukcji elektromagnetycznej Faradaya – ruchowy to zestaw laboratoryjny do doświadczeń z elektromagnetyzmu, indukcji elektromagnetycznej, ruchu przewodnika w polu magnetycznym, siły elektromotorycznej indukcji i analizy danych pomiarowych. W Sklep Multimedia polecam go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że napięcie może powstać nie tylko z baterii lub zasilacza, ale również w wyniku ruchu cewki w polu magnetycznym. W tym wariancie prawa Faradaya badany jest przypadek indukcji ruchowej. Cewka porusza się w obszarze pola magnetycznego wytwarzanego przez magnesy zamocowane na podstawie, przecina linie pola magnetycznego, a w obwodzie pojawia się indukowana siła elektromotoryczna. W zestawie znajdują się m.in. podstawa, magnesy, cewka o regulowanej liczbie zwojów, uchwyt, czujnik napięcia i fotobramka. Największą wartością dydaktyczną TP6013 jest to, że uczniowie mogą jednocześnie mierzyć prędkość ruchu cewki i indukowane napięcie. Dzięki temu prawo Faradaya nie pozostaje abstrakcyjnym wzorem. Uczeń widzi ruch, obserwuje pomiar prędkości i porównuje go z wartością indukowanej siły elektromotorycznej.

Do czego służy zestaw TP6013?

Zestaw TP6013 służy do badania czynników wpływających na wartość indukowanej siły elektromotorycznej w doświadczeniu Faradaya. W praktyce szkolnej pozwala sprawdzić, jak zmienia się napięcie indukcji, gdy cewka porusza się szybciej lub wolniej oraz gdy zmieniamy liczbę jej zwojów. W praktyce szkolnej zestaw można wykorzystać do omawiania: indukcji elektromagnetycznej, prawa Faradaya, indukcji ruchowej, siły elektromotorycznej indukcji, ruchu cewki w polu magnetycznym, przecinania linii pola magnetycznego, wpływu prędkości ruchu na napięcie indukcji, wpływu liczby zwojów na napięcie indukcji, roli magnesów w tworzeniu pola magnetycznego, pomiaru napięcia, pomiaru prędkości fotobramką, analizy danych w tabelach i na wykresach, porównywania modelu teoretycznego z wynikiem doświadczenia. To bardzo dobry zestaw do pokazania uczniom, że indukcja elektromagnetyczna może powstać wtedy, gdy przewodnik lub cewka porusza się w polu magnetycznym. Właśnie ten wariant zjawiska jest szczególnie bliski działaniu prądnic, generatorów i wielu układów elektrotechnicznych.

Dlaczego ruchowy wariant prawa Faradaya jest tak ważny?

W nauce elektromagnetyzmu bardzo ważne jest zrozumienie, że indukowane napięcie pojawia się wtedy, gdy zmienia się strumień magnetyczny obejmujący obwód. Zmianę strumienia można uzyskać na różne sposoby: przez zmianę pola magnetycznego, przez zmianę położenia cewki albo przez ruch przewodnika w polu magnetycznym. TP6013 koncentruje się właśnie na tym drugim, bardzo intuicyjnym wariancie. Uczeń widzi, że cewka spada lub porusza się przez obszar pola magnetycznego, a w tym samym czasie pojawia się napięcie indukowane. Jeżeli cewka porusza się szybciej, zmiana strumienia zachodzi szybciej, a indukowana siła elektromotoryczna może być większa. To doświadczenie bardzo dobrze pomaga wyjaśnić działanie prądnic. W generatorze również zachodzi ruch przewodnika lub cewki względem pola magnetycznego. Dzięki temu energia mechaniczna może zostać przekształcona w energię elektryczną. Uczeń może więc zobaczyć w małej skali zasadę działania urządzeń, które mają ogromne znaczenie w energetyce.

Cewka spadająca w polu magnetycznym — proste zjawisko, głęboka fizyka

W TP6013 cewka porusza się w obszarze pola magnetycznego tworzonego przez dwa magnesy zamocowane na podstawie. Taki układ pozwala uzyskać powtarzalne doświadczenie: cewka może startować z różnych wysokości, poruszać się z różną prędkością i przecinać linie pola magnetycznego w kontrolowany sposób. Dla uczniów jest to bardzo czytelne. Zamiast omawiać wyłącznie schemat cewki i magnesu, mogą obserwować realny ruch elementu w polu magnetycznym. Dzięki temu łatwiej zrozumieć, że indukcja elektromagnetyczna nie jest „własnością przewodu” samą w sobie, lecz skutkiem zmiany warunków magnetycznych obejmujących obwód. W doświadczeniu można też omówić kierunek indukowanej siły elektromotorycznej. Jeśli zmienia się kierunek ruchu lub sposób przecinania linii pola, można rozmawiać o znaku napięcia, regule Lenza i przeciwdziałaniu zmianie strumienia magnetycznego.

Fotobramka — pomiar prędkości ruchu cewki

Jednym z kluczowych elementów TP6013 jest fotobramka, która pozwala dokładnie wyznaczyć prędkość spadania cewki. Dzięki temu doświadczenie nie opiera się na domyśle, że „cewka spada szybciej”, lecz na konkretnym pomiarze prędkości. To bardzo ważne dydaktycznie. Uczniowie mogą ustawić cewkę na różnych wysokościach startu, a następnie porównać prędkość uzyskaną podczas przejścia przez obszar pomiarowy. Wyższy punkt startowy pozwala uzyskać inną prędkość przecinania linii pola magnetycznego, a to umożliwia badanie wpływu prędkości na indukowane napięcie. Fotobramka ułatwia również rozmowę o pomiarze chwilowym. Uczeń może zrozumieć, że w doświadczeniu nie zawsze wystarczy znać czas całego ruchu. Często potrzebujemy informacji o prędkości w konkretnym miejscu, właśnie tam, gdzie cewka przecina linie pola magnetycznego.

Czujnik napięcia — pomiar indukowanej siły elektromotorycznej

W zestawie znajduje się wbudowany czujnik napięcia. W materiałach technicznych spotykane są dwa zakresy: −4 V~4 V dla czujnika napięcia w opisie konfiguracji oraz −5 V~5 V w karcie specyfikacji dystrybucyjnej; w obu przypadkach chodzi o pomiar napięcia indukowanego podczas ruchu cewki. Dla ucznia jest to ogromna różnica w porównaniu z klasycznym pokazem wychylenia wskazówki miernika. Cyfrowy pomiar pozwala analizować wartość napięcia, porównywać serie oraz tworzyć wykresy. Można sprawdzić, czy szybszy ruch daje większy sygnał, czy większa liczba zwojów cewki zwiększa napięcie, oraz jak wygląda przebieg sygnału w czasie. Dla nauczyciela to wygodne stanowisko do lekcji pokazowej i ćwiczeń uczniowskich. Zestaw jest zintegrowany, dlatego nie wymaga osobnego rejestratora danych, a wyniki mogą być przekazywane bezpośrednio do terminala i prezentowane w czasie rzeczywistym.

Regulowana liczba zwojów cewki — 100, 200 i 300 zwojów

Bardzo praktyczną cechą TP6013 jest cewka o regulowanej liczbie zwojów. Bez wymiany całej cewki można zmieniać punkt podłączenia i pracować z konfiguracją 100, 200 lub 300 zwojów. To bardzo duża korzyść dydaktyczna. Uczniowie mogą wykonać serię pomiarów przy podobnej prędkości ruchu, ale dla różnej liczby zwojów. Dzięki temu łatwo sprawdzić, że liczba zwojów cewki ma wpływ na indukowaną siłę elektromotoryczną. Taki wariant doświadczenia jest bardzo dobry do nauki kontroli zmiennych. Jeśli badamy liczbę zwojów, to prędkość ruchu cewki i ustawienie magnesów powinny pozostać możliwie takie same. Dopiero wtedy można uczciwie porównać wyniki i wyciągnąć wniosek.

Skala na wsporniku — różne wysokości startu i różne prędkości

Na obu stronach wspornika znajduje się czytelna skala, która pozwala kontrolować wysokość startu cewki. Dzięki temu można uzyskać różne prędkości przecinania linii pola magnetycznego i porównać, jak wpływają one na wartość indukowanej siły elektromotorycznej. To rozwiązanie bardzo porządkuje doświadczenie. Uczniowie mogą wybrać kilka wysokości, np. niską, średnią i wysoką, a następnie wykonać pomiary dla każdej z nich. Po zebraniu danych można przygotować tabelę: wysokość startu — prędkość cewki — indukowane napięcie. W edukacji STEM jest to świetne ćwiczenie badawcze. Uczniowie nie tylko wykonują pomiar, ale projektują serię doświadczeń, kontrolują zmienne i sprawdzają, czy ich wyniki układają się w logiczny trend.

Oprogramowanie, tabele i krzywe pomiarowe

Zestaw współpracuje ze specjalnym oprogramowaniem z gotowym szablonem doświadczenia. Dane mogą być automatycznie zapisywane w formie tabel i krzywych, co ułatwia analizę zmian prędkości oraz indukowanej siły elektromotorycznej. To bardzo duża korzyść dla nauczyciela i uczniów. Zamiast jednorazowego odczytu można pracować z pełną serią danych. Uczniowie mogą porównać kilka przebiegów, analizować maksymalne wartości napięcia, zestawiać wyniki dla różnych wysokości i różnych liczb zwojów. Dzięki wykresom uczniowie szybciej rozumieją sens prawa Faradaya. Widzą, że większa szybkość zmiany strumienia magnetycznego wiąże się z większą wartością indukowanej siły elektromotorycznej. Doświadczenie staje się więc nie tylko pokazem, ale prawdziwym pomiarem.

Jakie doświadczenia można wykonać?

Badanie prawa indukcji elektromagnetycznej Faradaya w wariancie ruchowym To podstawowe doświadczenie z wykorzystaniem TP6013. Uczniowie obserwują ruch cewki w polu magnetycznym i mierzą indukowane napięcie. Dzięki temu mogą praktycznie sprawdzić, że ruch przewodnika lub cewki w polu magnetycznym może powodować powstanie siły elektromotorycznej indukcji.

Badanie wpływu prędkości ruchu cewki na napięcie indukcji Uczniowie ustawiają cewkę na różnych wysokościach startu, uzyskują różne prędkości spadania i porównują wartości indukowanego napięcia. Fotobramka pozwala mierzyć prędkość, a czujnik napięcia rejestruje odpowiedź elektryczną układu.

Badanie wpływu liczby zwojów na indukowaną siłę elektromotoryczną Dzięki regulowanej cewce uczniowie mogą porównywać konfiguracje 100, 200 i 300 zwojów. To bardzo czytelne doświadczenie pokazujące, że większa liczba zwojów może zwiększać indukowane napięcie.

Pomiar prędkości chwilowej cewki fotobramką Uczniowie mogą oddzielnie przeanalizować sam pomiar prędkości ruchu cewki. To wprowadza temat fotobramki jako czujnika czasu i prędkości w doświadczeniach dynamicznych.

Tworzenie wykresu napięcie indukcji — prędkość cewki Po wykonaniu serii pomiarów uczniowie mogą przygotować wykres zależności indukowanego napięcia od prędkości przecinania linii pola magnetycznego. To bardzo dobre połączenie elektromagnetyzmu z analizą danych.

Tworzenie wykresu napięcie indukcji — liczba zwojów Uczniowie mogą wykonać pomiary dla 100, 200 i 300 zwojów przy podobnych warunkach ruchu. Następnie porównują, jak liczba zwojów wpływa na wynik.

Porównanie indukcji ruchowej i indukcji wzajemnej TP6013 można zestawić z demonstratorem TP6019. W TP6013 napięcie pojawia się dzięki ruchowi cewki w polu magnetycznym, a w TP6019 dzięki zmianie prądu i pola w układzie dwóch cewek. To świetnie pokazuje, że prawo Faradaya obejmuje różne sposoby zmiany strumienia magnetycznego.

Obserwacja znaku napięcia indukowanego W zależności od sposobu ruchu cewki i zmiany strumienia magnetycznego można analizować kierunek indukowanej siły elektromotorycznej. To dobry punkt wyjścia do wprowadzenia reguły Lenza.

Analiza wpływu wysokości startu na wynik doświadczenia Uczniowie mogą ustawić cewkę na różnych wysokościach, wykorzystując skalę na wsporniku. Dzięki temu widzą, że geometria stanowiska i warunki początkowe mają znaczenie dla wyniku pomiaru.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ ustawienia cewki, tarcia, stabilności prowadzenia, dokładności fotobramki, zakłóceń elektromagnetycznych, jakości połączeń i powtarzalności zwolnienia cewki.

Projekt STEM — cyfrowa charakterystyka indukcji ruchowej Uczniowie mogą przygotować pełne badanie: wybrać wysokości startu, liczbę zwojów, wykonać pomiary, przygotować wykresy, porównać trendy i opisać, jak prędkość oraz liczba zwojów wpływają na indukowane napięcie.

Zastosowanie w fizyce, technice i STEM

Faraday's Law of Electromagnetic Induction Demonstrator (Motional) TP6013 szczególnie dobrze sprawdza się w fizyce przy omawianiu elektromagnetyzmu, indukcji elektromagnetycznej, prawa Faradaya, siły elektromotorycznej indukcji, pola magnetycznego, ruchu przewodnika i pomiaru napięcia. W edukacji technicznej zestaw pozwala połączyć teorię z realnymi zastosowaniami: prądnicami, generatorami, alternatorami, czujnikami indukcyjnymi, hamowaniem elektromagnetycznym i przetwarzaniem energii mechanicznej w elektryczną. Uczniowie łatwiej rozumieją, że energia elektryczna może powstać dzięki ruchowi w polu magnetycznym. W edukacji STEM TP6013 pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, zmiana jednego parametru, pomiar, tabela, wykres, analiza i wniosek. To bardzo dobre stanowisko do nauki nowoczesnego podejścia do elektromagnetyzmu.

Współpraca z SenseDisc Pro i iLab V12.0

TP6013 jest zintegrowanym stanowiskiem cyfrowym z wbudowanym czujnikiem napięcia i fotobramką, dlatego może pracować bez dodatkowego rejestratora danych. Jednocześnie bardzo dobrze wpisuje się w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Do zajęć rozszerzonych przydatne są: czujnik napięcia, czujnik mikronapięcia, fotobramka, czujnik pola magnetycznego, czujnik prądu oraz czujnik częstotliwości. W połączeniu z iLab V12.0 uczniowie mogą analizować przebiegi napięcia, porównywać serie pomiarowe, tworzyć wykresy zależności napięcia od prędkości i liczby zwojów oraz przygotowywać raporty z doświadczeń. Takie stanowisko pokazuje, że elektromagnetyzm można badać cyfrowo, ilościowo i bardzo czytelnie. Uczeń nie tylko widzi ruch cewki, ale otrzymuje dane, które pozwalają mu samodzielnie sprawdzić prawo Faradaya.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6013 Faraday's Law of Electromagnetic Induction Demonstrator (Motional) oznacza gotowe stanowisko do jednego z kluczowych doświadczeń z elektromagnetyzmu. Zestaw porządkuje doświadczenie, skraca czas przygotowania lekcji i pozwala jednocześnie mierzyć prędkość ruchu cewki oraz indukowane napięcie. Dla ucznia to doświadczenie, które bardzo dobrze tłumaczy sens indukcji elektromagnetycznej. Uczeń widzi cewkę poruszającą się w polu magnetycznym, mierzy jej prędkość i obserwuje napięcie indukcji. Dzięki temu łatwiej rozumie, że napięcie pojawia się wtedy, gdy zmienia się strumień magnetyczny. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest kompaktowy, cyfrowy, zintegrowany i dobrze dopasowany do lekcji o indukcji, prądnicach, generatorach oraz przetwarzaniu energii mechanicznej w elektryczną.

Bezpieczeństwo i prawidłowe użytkowanie

TP6013 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy stabilnie ustawić podstawę, sprawdzić zamocowanie magnesów, cewki, uchwytu, fotobramki oraz połączenie czujnika napięcia. Cewkę należy zwalniać spokojnie i w sposób powtarzalny, bez uderzania w elementy stanowiska. Nie należy przesuwać magnesów ani prowadnicy podczas pomiaru, ponieważ zmienia to warunki doświadczenia i może zniekształcić wyniki. Przy pracy z bardzo małymi napięciami warto ograniczyć poruszanie przewodami i unikać źródeł zakłóceń elektromagnetycznych. Po zakończeniu pracy należy odłączyć przewody, zabezpieczyć cewkę, fotobramkę i magnesy oraz przechowywać zestaw w suchym miejscu. Magnesy powinny być chronione przed uderzeniami, a cewka przed uszkodzeniem mechanicznym i zerwaniem połączeń.
