Demonstrator zasady zachowania energii mechanicznej, do przemian energii potencjalnej w kinetyczną, zasada zachowania energii

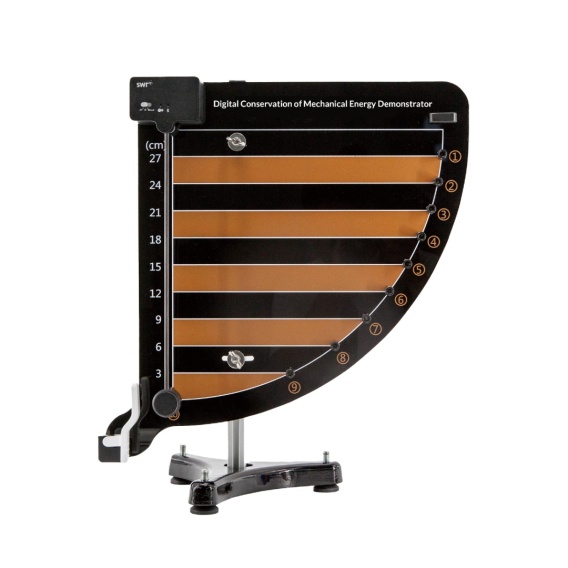

TP6017 Digital Conservation of Mechanical Energy Demonstrator — energia mechaniczna pokazana na pomiarze, nie tylko na wzorze

Digital Conservation of Mechanical Energy Demonstrator TP6017 / Cyfrowy demonstrator zasady zachowania energii mechanicznej to zestaw laboratoryjny do doświadczeń z mechaniki, energii potencjalnej, energii kinetycznej, prędkości chwilowej i zasady zachowania energii mechanicznej. W Sklep Multimedia polecam go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że energia w układzie nie „znika”, lecz zmienia swoją postać.  Zestaw służy do badania zasady zachowania energii mechanicznej. Główna płyta wyposażona jest w 10 równomiernie rozmieszczonych kolumn blokujących światło, a wartości wysokości są wstępnie ustawione w oprogramowaniu. Wahadło ma wbudowany czujnik fotobramki, który podczas przejścia przez kolejne punkty umożliwia pomiar prędkości chwilowej oraz obliczenie energii kinetycznej, potencjalnej i całkowitej energii mechanicznej. Największą wartością dydaktyczną TP6017 jest to, że uczniowie mogą przeanalizować kilka punktów jednego ruchu. W jednym przebiegu uzyskują dane dla wielu położeń, a następnie porównują, jak maleje energia potencjalna, jak rośnie energia kinetyczna i jak zachowuje się suma obu energii.

Do czego służy zestaw TP6017?

Zestaw TP6017 służy do badania, czy w ruchu wahadła / obiektu poruszającego się w polu grawitacyjnym suma energii kinetycznej i potencjalnej pozostaje w przybliżeniu stała. Dzięki temu uczniowie mogą praktycznie sprawdzić jedną z najważniejszych zasad mechaniki: zasadę zachowania energii mechanicznej. W praktyce szkolnej zestaw można wykorzystać do omawiania: energii mechanicznej, energii potencjalnej grawitacji, energii kinetycznej, prędkości chwilowej, wysokości położenia ciała, przemian energii, zasady zachowania energii mechanicznej, strat energii i oporów ruchu, ruchu wahadła, pomiaru prędkości fotobramką, analizy danych w tabelach i na wykresach, porównywania modelu teoretycznego z wynikiem pomiarowym. To bardzo dobry zestaw do pokazania uczniom, że energia potencjalna i kinetyczna są ze sobą powiązane. Gdy ciało znajduje się wyżej, ma większą energię potencjalną. Gdy porusza się szybciej, ma większą energię kinetyczną. W idealnym modelu ich suma pozostaje stała, a w realnym doświadczeniu można dodatkowo omówić straty energii wynikające z oporów i niedoskonałości układu.

Dlaczego zasadę zachowania energii warto badać doświadczalnie?

Zasada zachowania energii mechanicznej jest jednym z najważniejszych tematów w fizyce, ale dla wielu uczniów bywa zbyt abstrakcyjna. Wzór na energię potencjalną i kinetyczną można zapisać szybko, jednak prawdziwe zrozumienie pojawia się dopiero wtedy, gdy uczeń zobaczy przemianę energii w czasie rzeczywistego ruchu. TP6017 pozwala właśnie na takie doświadczenie. Uczeń widzi ruch, zna położenie ciała, otrzymuje prędkość chwilową i może porównać wartości energii w kolejnych punktach. Dzięki temu łatwiej rozumie, że energia potencjalna zmniejsza się wtedy, gdy ciało traci wysokość, a energia kinetyczna rośnie, gdy ciało przyspiesza. To doświadczenie jest bardzo ważne również dlatego, że pokazuje różnicę między modelem idealnym a układem rzeczywistym. Jeżeli całkowita energia mechaniczna nie jest idealnie stała, można zapytać: gdzie „uciekła” część energii? Uczniowie mogą wtedy omówić opory powietrza, tarcie w mocowaniu, niedokładności pomiarowe i przemiany energii w ciepło.

Dziesięć punktów pomiarowych w jednym przebiegu

Jedną z najmocniejszych stron TP6017 jest układ 10 równomiernie rozmieszczonych kolumn blokujących światło. Dzięki temu w jednym ruchu można uzyskać dane z wielu wysokości, bez ręcznego przestawiania czujników. To ogromna korzyść dla nauczyciela i ucznia. W klasycznym doświadczeniu często mierzy się tylko jeden lub dwa punkty, przez co trudno zobaczyć pełny przebieg przemiany energii. W TP6017 uczniowie mogą prześledzić serię punktów i zobaczyć, jak wartości energii zmieniają się krok po kroku. Dzięki temu łatwiej tworzyć wykresy: energia potencjalna w kolejnych punktach, energia kinetyczna w kolejnych punktach oraz całkowita energia mechaniczna. Taki zestaw wykresów bardzo dobrze pokazuje sens doświadczenia.

Wbudowana fotobramka — pomiar prędkości chwilowej

Wahadło / element pomiarowy ma wbudowany czujnik fotobramki. Podczas przechodzenia przez kolumny blokujące światło układ mierzy prędkość chwilową, a następnie pozwala obliczyć energię kinetyczną. To bardzo praktyczne rozwiązanie, ponieważ prędkość chwilowa jest trudna do wyznaczenia metodami ręcznymi. Stoper i linijka zwykle dają zbyt małą dokładność, szczególnie gdy ruch jest szybki i zmienny. Fotobramka pozwala uchwycić moment przejścia przez dany punkt i zmierzyć prędkość w sposób uporządkowany. Dla ucznia to ważna lekcja: prędkość nie jest tylko „średnią z całej drogi”. W różnych punktach ruchu ciało może mieć różną prędkość, a od tej prędkości zależy energia kinetyczna.

Oprogramowanie: energia kinetyczna, potencjalna i całkowita

Zestaw współpracuje ze specjalnym oprogramowaniem z gotowym szablonem doświadczenia. Oprogramowanie automatycznie zapisuje dane, przedstawia je w formie tabel i krzywych oraz ułatwia analizę wyników. To duża korzyść dydaktyczna. Uczniowie nie muszą wykonywać wszystkich obliczeń ręcznie, zanim zrozumieją samo zjawisko. Mogą najpierw zobaczyć zależności na wykresach, a następnie przejść do wzorów i obliczeń. Taki układ bardzo dobrze wspiera nauczanie przez doświadczenie. W praktyce lekcyjnej można omówić trzy kluczowe przebiegi: energia potencjalna maleje wraz ze spadkiem wysokości, energia kinetyczna rośnie wraz ze wzrostem prędkości, całkowita energia mechaniczna powinna pozostawać w przybliżeniu stała, jeżeli straty są niewielkie. To jeden z najlepszych sposobów, aby połączyć mechanikę z analizą danych.

Praca przewodowa i bezprzewodowa

TP6017 może pracować w trybie przewodowym i bezprzewodowym, a w konfiguracji znajduje się kabel danych oraz adapter Bluetooth. W codziennej pracy szkolnej ma to duże znaczenie. Tryb przewodowy sprawdza się przy stałym stanowisku laboratoryjnym, natomiast tryb bezprzewodowy ułatwia pokaz nauczycielski, pracę w grupach i prezentowanie wyników na ekranie interaktywnym. Mniej przewodów na stole oznacza również bardziej uporządkowane stanowisko i mniejsze ryzyko przypadkowego przesunięcia układu. Dzięki temu zestaw można łatwo dopasować do różnych scenariuszy: lekcji pokazowej, ćwiczenia uczniowskiego, pracy projektowej albo zajęć STEM.

Podstawa z poziomowaniem — dokładniejszy i stabilniejszy pomiar

Zestaw wykorzystuje podstawę typu herringbone / w kształcie litery Y, wyposażoną w śruby poziomujące. Pozwala to ustawić urządzenie stabilnie i utrzymać właściwy poziom stanowiska. To ważne, ponieważ w doświadczeniach z energią mechaniczną geometria układu wpływa na wynik. Jeżeli stanowisko jest przechylone lub niestabilne, mogą pojawić się dodatkowe błędy pomiarowe. Poziomowanie uczy uczniów, że przygotowanie stanowiska jest częścią doświadczenia, a nie czynnością techniczną bez znaczenia. Dzięki temu TP6017 pomaga rozwijać dobre nawyki laboratoryjne: stabilizacja układu, sprawdzenie połączeń, wybór punktów pomiarowych, uruchomienie pomiaru i dopiero wtedy analiza danych.

Jakie doświadczenia można wykonać?

Weryfikacja zasady zachowania energii mechanicznej To podstawowe doświadczenie z wykorzystaniem TP6017. Uczniowie rejestrują prędkość i wysokość w kolejnych punktach ruchu, a następnie porównują energię potencjalną, kinetyczną i mechaniczną. Wyniki pozwalają sprawdzić, czy suma energii pozostaje w przybliżeniu stała.

Przemiana energii potencjalnej w kinetyczną Uczniowie obserwują, że wraz ze zmniejszaniem wysokości maleje energia potencjalna, a wzrasta energia kinetyczna. To bardzo czytelne doświadczenie pokazujące, że energia zmienia postać.

Pomiar prędkości chwilowej fotobramką Wbudowana fotobramka pozwala mierzyć prędkość w kolejnych punktach ruchu. Uczniowie mogą porównać, gdzie obiekt porusza się wolniej, a gdzie szybciej.

Analiza energii w 10 punktach jednego ruchu Dzięki 10 równomiernie rozmieszczonym punktom pomiarowym uczniowie otrzymują pełniejszy obraz przebiegu zjawiska. Mogą stworzyć tabelę i wykresy dla wielu punktów jednego przejścia.

Porównanie energii potencjalnej i kinetycznej Uczniowie mogą zestawić na jednym wykresie energię potencjalną i kinetyczną. To pomaga zobaczyć, że gdy jedna maleje, druga rośnie.

Badanie całkowitej energii mechanicznej Uczniowie analizują, czy suma energii potencjalnej i kinetycznej jest stała. Jeżeli pojawiają się odchylenia, można omówić źródła strat i błędów.

Wpływ punktu startowego na przebieg doświadczenia W wariancie rozszerzonym można porównać ruch rozpoczynany z różnych wysokości. Uczniowie sprawdzają, jak większa początkowa energia potencjalna wpływa na prędkość i energię kinetyczną w dolnych punktach.

Analiza strat energii Doświadczenie pozwala omówić, dlaczego w rzeczywistym układzie energia mechaniczna może nie być idealnie zachowana. Uczniowie mogą wskazać opory powietrza, tarcie i niedoskonałości pomiaru.

Porównanie danych z modelem teoretycznym Uczniowie mogą obliczyć oczekiwane wartości energii i porównać je z pomiarem. To bardzo dobrze łączy matematykę, fizykę i analizę danych.

Projekt STEM — mapa przemian energii mechanicznej Uczniowie mogą przygotować raport: opis układu, tabela pomiarowa, wykres energii potencjalnej, kinetycznej i mechanicznej, analiza strat oraz wniosek dotyczący zachowania energii.

Zastosowanie w fizyce, technice i STEM

Digital Conservation of Mechanical Energy Demonstrator TP6017 szczególnie dobrze sprawdza się w fizyce przy omawianiu energii mechanicznej, energii potencjalnej, energii kinetycznej, ruchu w polu grawitacyjnym, prędkości chwilowej i zasady zachowania energii. W edukacji technicznej zestaw pomaga wyjaśnić, jak energia zmienia się w układach mechanicznych: wahadłach, mechanizmach ruchomych, urządzeniach transportowych, torach zjazdowych, układach sprężynowych i maszynach. Uczniowie łatwiej rozumieją, że energia może być magazynowana, przekazywana i zamieniana na inne postacie. W edukacji STEM TP6017 pozwala prowadzić zajęcia w pełnym modelu badawczym: pytanie, hipoteza, pomiar, tabela, wykres, analiza i wniosek. To bardzo dobre stanowisko do nauki myślenia ilościowego i pracy z danymi pomiarowymi.

Współpraca z SenseDisc Pro i iLab V12.0

TP6017 jest zintegrowanym stanowiskiem cyfrowym, ale bardzo dobrze wpisuje się również w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Demonstrator może stanowić główne stanowisko do badania zasady zachowania energii mechanicznej, a SenseDisc Pro może rozszerzać doświadczenie o dodatkowe pomiary. Do zajęć rozszerzonych przydatne są: fotobramka, czujnik ruchu, czujnik przyspieszenia, czujnik siły oraz moduły do pomiaru czasu. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy energii, prędkości i wysokości, porównywać serie oraz przygotowywać raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że nowoczesna fizyka szkolna nie kończy się na pokazie. Uczeń mierzy, analizuje i sprawdza model matematyczny na danych z realnego układu.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6017 Digital Conservation of Mechanical Energy Demonstrator oznacza gotowe stanowisko do jednego z kluczowych doświadczeń z mechaniki. Zestaw skraca czas przygotowania lekcji, ponieważ ma wbudowany czujnik fotobramki, gotowe punkty pomiarowe, specjalne oprogramowanie oraz możliwość pracy przewodowej i bezprzewodowej. Dla ucznia to doświadczenie, które porządkuje pojęcie energii. Uczeń widzi ruch, otrzymuje dane liczbowe, obserwuje wykresy i rozumie, że energia potencjalna oraz kinetyczna są dwiema postaciami tej samej energii mechanicznej. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest cyfrowy, czytelny, zgodny z potrzebami nowoczesnej pracowni i bardzo dobrze nadaje się zarówno do pokazu nauczycielskiego, jak i do pracy uczniowskiej.

Bezpieczeństwo i prawidłowe użytkowanie

TP6017 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy ustawić podstawę stabilnie, wypoziomować stanowisko, sprawdzić mocowanie wahadła / elementu ruchomego, połączenie z komputerem lub tabletem oraz poprawność pracy adaptera Bluetooth. Nie należy uruchamiać doświadczenia, jeśli element ruchomy nie jest prawidłowo zamocowany. W czasie pomiaru uczniowie nie powinni wkładać rąk w tor ruchu wahadła ani przesuwać kolumn blokujących światło. Warto również zadbać, aby stanowisko nie było poruszane podczas rejestracji danych. Po zakończeniu pracy należy zatrzymać ruch, wyłączyć układ, odłączyć kabel danych lub adapter Bluetooth, uporządkować śruby, podstawę i elementy pomiarowe oraz przechowywać zestaw w sposób zabezpieczający fotobramkę i kolumny pomiarowe.
