TM1001 Dynamical System — kompletna platforma do doświadczeń z dynamiki

Dynamical System TM1001 / System dynamiki to wieloelementowa platforma laboratoryjna do doświadczeń z mechaniki, ruchu, siły, energii i zderzeń. W Sklep Multimedia polecamy ją jako jedno z najbardziej uniwersalnych stanowisk do fizyki i edukacji STEM, ponieważ pozwala realizować wiele tematów z dynamiki na jednym, modułowym zestawie. Karta Sklep Multimedia opisuje TM1001 jako platformę doświadczalną umożliwiającą łatwe wykonanie większości doświadczeń z dynamiki w starszych klasach szkoły podstawowej i w szkołach średnich. W połączeniu z czujnikiem ruchu, fotobramką, czujnikiem siły i innymi sondami zestaw obsługuje łącznie 13 cyfrowych doświadczeń. Producent SWR opisuje system jako zestaw do serii eksperymentów, których rdzeniem jest dynamika, w tym doświadczeń z ruchem liniowym, siłą i energią. Największą wartością dydaktyczną TM1001 jest to, że uczniowie mogą samodzielnie budować układy, zmieniać parametry doświadczenia i obserwować, jak zmieniają się wyniki. Dzięki temu dynamika przestaje być działem opartym wyłącznie na wzorach. Staje się praktycznym badaniem ruchu, w którym można mierzyć drogę, czas, prędkość, przyspieszenie, siłę, energię i pęd.

Do czego służy zestaw TM1001?

Zestaw TM1001 służy do prowadzenia doświadczeń z kinematyki i dynamiki ruchu prostoliniowego. Pozwala badać ruch wózków na torze, wpływ siły na przyspieszenie, zależność między masą a ruchem, pracę sił, przemiany energii, zderzenia, tarcie, ruch pod wpływem obciążnika oraz działanie sprężyn i bloczków. W praktyce szkolnej TM1001 można wykorzystać do omawiania: ruchu jednostajnego i przyspieszonego, pomiaru prędkości i przyspieszenia, II zasady dynamiki Newtona, zależności między siłą, masą i przyspieszeniem, zasady zachowania energii, zasady zachowania pędu, zderzeń sprężystych i niesprężystych,

tarcia, ruchu pod wpływem siły ciężkości, pracy i mocy, ruchu harmonicznego ze sprężyną, analizy wykresów ruchu. To zestaw, który dobrze sprawdza się zarówno jako stanowisko pokazowe nauczyciela, jak i jako platforma do pracy uczniowskiej w grupach. Konfiguracja zależy od wybranego ćwiczenia, dzięki czemu jeden zestaw może wspierać wiele lekcji z mechaniki.

Dlaczego system dynamiki jest tak ważny w pracowni fizycznej?

Mechanika jest fundamentem fizyki. Uczeń spotyka się tu z pierwszymi poważnymi zależnościami ilościowymi: droga zależy od czasu, prędkość może się zmieniać, przyspieszenie zależy od siły i masy, a energia może przechodzić z jednej postaci w drugą. Bez doświadczeń te pojęcia łatwo stają się abstrakcyjne. TM1001 pozwala zbudować konkretną sytuację: wózek porusza się po torze, obciążnik ciągnie układ, fotobramka mierzy czas, czujnik ruchu rejestruje położenie, a czujnik siły pokazuje wartość siły działającej na układ. Dzięki temu uczeń nie tylko uczy się wzoru F = m · a, ale może sprawdzić, co dzieje się z przyspieszeniem po zmianie masy lub siły. Nie tylko rysuje zderzenie dwóch ciał, ale może zmierzyć prędkości przed i po zderzeniu. Nie tylko słyszy o energii sprężystości, ale może obserwować ruch wózka po zwolnieniu sprężyny.

Tor aluminiowy, wózki i elastyczna konfiguracja doświadczeń

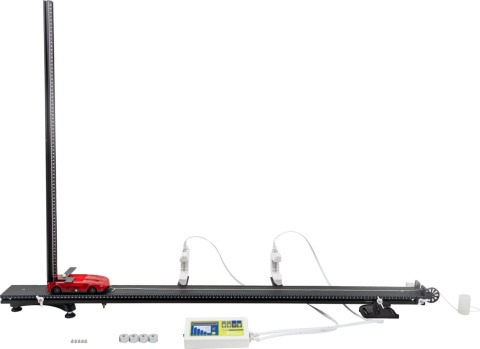

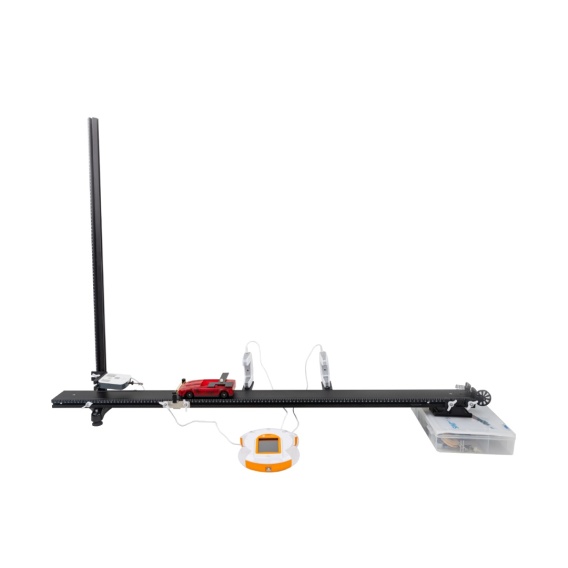

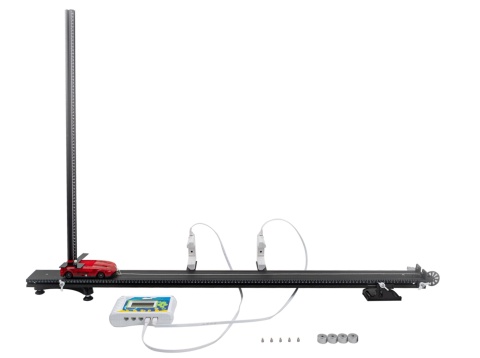

Podstawą TM1001 jest tor z profilu aluminiowego. Karta Sklep Multimedia wskazuje, że tor jest trwały, ma wyraźną podziałkę po obu stronach oraz rowek prowadzący, który zapobiega wykolejeniu wózka. To bardzo ważne w szkolnej pracowni, ponieważ stabilny tor i powtarzalny ruch pomagają ograniczyć przypadkowe błędy doświadczenia. W zestawie znajdują się dwa wózki, podstawa, pręt wsporczy, uchwyty, bloczki, fotobramki, ciężarki, sprężyny, elementy zderzeniowe, wyrzutnia i wiele drobnych akcesoriów montażowych. Dzięki temu można budować różne układy: tor poziomy, tor pochylony, układ z wózkiem i obciążnikiem, zderzenia dwóch wózków, układ ze sprężyną, pomiar czasu fotobramką lub stanowisko do analizy ruchu z czujnikiem. Ta elastyczność jest dużą korzyścią dla nauczyciela. Nie trzeba kupować oddzielnego zestawu do każdego zagadnienia. TM1001 tworzy bazę, którą można dostosować do tematu lekcji.

Małe tarcie i dokładniejsza obserwacja ruchu

W doświadczeniach z dynamiki tarcie jest jednym z największych źródeł błędów. Karta Sklep Multimedia wskazuje, że niewielkie tarcie w bloczkach i na osiach kół ogranicza wpływ oporów ruchu. Dzięki temu uczniowie łatwiej obserwują zależności przewidywane przez teorię. Oczywiście tarcie nigdy nie znika całkowicie, co samo w sobie może stać się tematem lekcji. Uczniowie mogą porównać ruch idealny z ruchem rzeczywistym i zastanowić się, dlaczego wyniki doświadczenia nie zawsze są identyczne z obliczeniami. To rozwija bardzo ważną umiejętność: rozumienie różnicy między modelem fizycznym a realnym eksperymentem.

Praca z czujnikami i danymi cyfrowymi

TM1001 jest szczególnie wartościowy, gdy pracuje razem z czujnikami cyfrowymi. Karta Sklep Multimedia wskazuje współpracę z czujnikiem ruchu, fotobramką, czujnikiem siły i innymi sondami, a dane mogą być prezentowane w czasie rzeczywistym na urządzeniach z systemami Windows, Android i iOS. To ogromna przewaga nad klasycznym pomiarem wyłącznie linijką i stoperem. Uczniowie mogą obserwować wykres położenia w czasie, prędkości w czasie, siły w czasie albo porównywać wyniki pomiarów z różnych serii. Dołączone oprogramowanie z gotowymi szablonami automatycznie zapisuje dane i przedstawia je w formie tabel oraz wykresów. Dzięki temu doświadczenie ma pełny przebieg badawczy: uczniowie stawiają hipotezę, budują układ, wykonują pomiar, analizują tabelę i wykres, a następnie formułują wniosek.

Jakie doświadczenia można wykonać?

Ruch jednostajny wózka Uczniowie mogą badać ruch wózka na torze i sprawdzać, czy w równych odstępach czasu pokonuje podobne odległości. To dobre ćwiczenie wprowadzające do pojęcia prędkości średniej i wykresu drogi od czasu.

Ruch przyspieszony Po zastosowaniu obciążnika lub nachylenia toru można pokazać, że wózek zwiększa prędkość. Uczniowie mogą analizować, jak zmienia się położenie i prędkość w czasie.

Pomiar prędkości za pomocą fotobramki Fotobramka pozwala dokładnie mierzyć czas przejazdu elementu przez określony punkt. Dzięki temu uczniowie mogą porównywać prędkości w różnych miejscach toru i analizować, czy wózek przyspiesza.

Wyznaczanie przyspieszenia wózka Na podstawie pomiaru prędkości w kolejnych punktach lub danych z czujnika ruchu można obliczyć przyspieszenie. To bardzo dobre ćwiczenie do interpretacji wykresów ruchu.

II zasada dynamiki Newtona Uczniowie mogą zmieniać masę wózka lub masę obciążnika i sprawdzać, jak wpływa to na przyspieszenie. Doświadczenie pokazuje zależność między siłą, masą i przyspieszeniem.

Wpływ masy układu na ruch Dodając ciężarki do wózka, uczniowie obserwują, że przy tej samej sile większa masa oznacza mniejsze przyspieszenie. To bardzo czytelne potwierdzenie intuicji i wzoru fizycznego.

Układ wózek–bloczek–obciążnik Zestaw pozwala przygotować klasyczne doświadczenie, w którym obciążnik ciągnie wózek przez bloczek. Można badać siłę napędzającą, przyspieszenie i rolę masy wiszącej.

Ruch po torze pochylonym Po ustawieniu toru pod kątem uczniowie mogą badać ruch pod wpływem składowej siły ciężkości. To dobre wprowadzenie do równi pochyłej i rozkładu sił.

Badanie tarcia Uczniowie mogą porównywać ruch wózka w różnych warunkach i analizować wpływ oporów ruchu. To pomaga zrozumieć, dlaczego rzeczywisty ruch różni się od modelu idealnego.

Zderzenia dwóch wózków Dwa wózki pozwalają badać zderzenia sprężyste i niesprężyste. Uczniowie mogą porównywać prędkości przed i po zderzeniu oraz omawiać zasadę zachowania pędu.

Zasada zachowania pędu Przy odpowiedniej konfiguracji można sprawdzić, czy całkowity pęd układu przed i po zderzeniu pozostaje w przybliżeniu taki sam. To jedno z najważniejszych doświadczeń z dynamiki.

Przemiany energii w ruchu wózka Uczniowie mogą analizować, jak energia potencjalna obciążnika lub energia sprężystości sprężyny zamienia się w energię kinetyczną wózka.

Ruch ze sprężyną Sprężyny w zestawie pozwalają badać ruch wózka pod wpływem siły sprężystości, drgania, zależność siły od wydłużenia oraz przemiany energii.

Praca siły i energia kinetyczna Przy użyciu czujnika siły i pomiaru drogi można analizować pracę wykonaną nad wózkiem i porównać ją ze zmianą energii kinetycznej.

Projekt STEM — cyfrowa analiza ruchu Uczniowie mogą samodzielnie zaprojektować doświadczenie: wybrać konfigurację toru, czujniki, masy, sposób pomiaru, zebrać dane, przygotować wykres i opisać zależności. To bardzo dobre ćwiczenie badawcze.

Zastosowanie w fizyce, technice i STEM

Dynamical System TM1001 szczególnie dobrze sprawdza się w fizyce przy omawianiu kinematyki, dynamiki, siły, masy, przyspieszenia, energii, pracy, pędu, zderzeń, tarcia i ruchu po torze. W technice zestaw pomaga wyjaśnić, jak analizuje się ruch pojazdów, rolek, prowadnic, układów z linką i bloczkiem, sprężyn, zderzaków i elementów mechanicznych. Uczniowie widzą, że zasady dynamiki są podstawą projektowania urządzeń, maszyn i konstrukcji. W edukacji STEM TM1001 pozwala połączyć mechanikę, pomiar cyfrowy, wykresy, analizę danych i projektowanie własnych doświadczeń. To bardzo dobra platforma do pracy problemowej i projektowej.

Współpraca z SenseDisc Pro i iLab V12.0

TM1001 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach SenseDisc Pro Physics i SenseDisc Pro Advanced. Sam zestaw tworzy stanowisko mechaniczne, a czujniki SenseDisc Pro pozwalają mierzyć parametry ruchu i siły. Do najważniejszych modułów, które można wykorzystać z TM1001, należą: czujnik ruchu, fotobramka, czujnik siły, czujnik przyspieszenia, czujniki napięcia i prądu w doświadczeniach rozszerzonych oraz czujniki do rejestracji czasu i częstotliwości.nW połączeniu z iLab V12.0 uczniowie mogą rejestrować dane, tworzyć wykresy położenia, prędkości, przyspieszenia i siły, porównywać serie pomiarowe oraz przygotowywać raporty. To pozwala prowadzić doświadczenia zgodnie z nowoczesnym modelem nauczania: pomiar, dane, wykres, analiza i wniosek.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TM1001 Dynamical System oznacza jedno, elastyczne stanowisko do wielu lekcji z mechaniki. Zestaw można szybko przebudować w zależności od tematu: ruch prostoliniowy, zderzenia, energia, siła, tarcie, sprężyna lub układ z bloczkiem.

Dla ucznia to doświadczenie, które pozwala zrozumieć dynamikę przez działanie. Uczeń widzi ruch wózka, zmienia masę, obserwuje wpływ siły, mierzy czas i analizuje wykres. Dzięki temu wzory zaczynają wynikać z doświadczenia, a nie tylko z podręcznika. Dla szkoły to uniwersalne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest rozbudowany, a jednocześnie modułowy, dlatego może służyć zarówno do podstawowych pokazów, jak i do bardziej zaawansowanych doświadczeń cyfrowych.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem doświadczenia należy ustawić tor stabilnie i sprawdzić jego wypoziomowanie. Poziomica T dołączona do zestawu ułatwia przygotowanie stanowiska. W doświadczeniach porównawczych należy zmieniać tylko jeden parametr naraz: masę wózka, masę obciążnika, nachylenie toru, rodzaj zderzenia albo siłę sprężyny. Dzięki temu uczniowie łatwiej powiążą zmianę wyniku z konkretną przyczyną. Przy pracy z fotobramkami trzeba zadbać o stabilne ustawienie barier świetlnych. Przy pracy z czujnikiem siły należy uważać, aby nie przeciążać głowic zderzeniowych i nie wykonywać gwałtownych uderzeń przekraczających możliwości zestawu. Po zakończeniu zajęć warto uporządkować wszystkie elementy: wózki, ciężarki, sprężyny, śruby, wsporniki, fotobramki, linki, karabińczyki, wyrzutnię i akcesoria montażowe. Zestaw ma dużo drobnych części, dlatego kompletność po zajęciach ma duże znaczenie dla kolejnych doświadczeń.
