Płyta do pomiaru siły, doświadczeń z mechaniki, dynamiki, siły nacisku, ciężaru ciała, reakcji podłoża, równowagi

TP2090 Force Measuring Plate — siła nacisku, ciężar i reakcja podłoża pokazane na wykresie

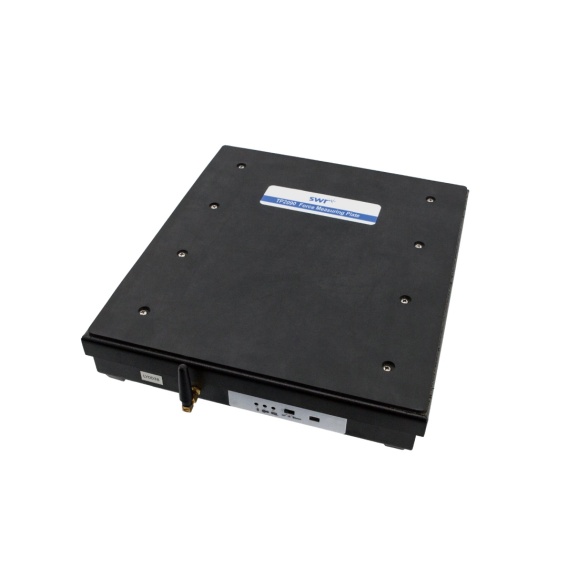

Force Measuring Plate TP2090 / Płyta do pomiaru siły to cyfrowa płyta pomiarowa do doświadczeń z mechaniki, dynamiki, siły nacisku, ciężaru ciała, reakcji podłoża, równowagi, ruchu człowieka i analizy danych pomiarowych. W mojej ofercie polecam ją jako bardzo praktyczne wyposażenie pracowni fizycznej, pracowni STEM oraz zajęć łączących fizykę z elementami biomechaniki, ponieważ pozwala uczniom zobaczyć, że siła wywierana na podłoże zmienia się w czasie. Zestaw służy do pomiaru ciężaru człowieka, badania zjawiska pozornej „nadwagi” i „nieważkości” oraz do doświadczeń z siłą akcji i reakcji. Wbudowany czujnik siły o szerokim zakresie pozwala rejestrować zmiany siły bez dodatkowego czujnika i bez zewnętrznego rejestratora danych, a wyniki mogą być wyświetlane w czasie rzeczywistym na terminalach Windows, Android i iOS. Największą wartością dydaktyczną TP2090 jest to, że uczniowie mogą zobaczyć wykres siły w czasie. Zwykłe ważenie pokazuje jedną wartość. Płyta pomiarowa pokazuje, jak ta wartość zmienia się, gdy człowiek stoi spokojnie, ugina kolana, podskakuje, ląduje, przenosi ciężar ciała albo działa na płytę ręką.

Do czego służy płyta TP2090?

Płyta TP2090 służy do pomiaru siły działającej prostopadle na platformę. W typowych doświadczeniach uczeń staje na płycie, wykonuje ruch lub naciska na jej powierzchnię, a system rejestruje zmianę siły w czasie. Dzięki temu można analizować nie tylko ciężar statyczny, ale również dynamiczne przeciążenia i odciążenia. W praktyce szkolnej zestaw można wykorzystać do omawiania: siły ciężkości, ciężaru ciała, reakcji podłoża, III zasady dynamiki Newtona, siły akcji i reakcji, pozornej nieważkości, pozornej nadwagi,

ruchu w windzie, skoku i lądowania, impulsu siły, równowagi ciała, zmiany nacisku podczas chodu, wpływu ugięcia kolan na siłę lądowania, analizy wykresu siła–czas, bezpieczeństwa ruchu i amortyzacji. To bardzo dobry zestaw do pokazania uczniom, że ciężar odczuwany przez człowieka nie zawsze jest taki sam jak wartość wskazywana podczas spokojnego stania. Gdy ciało przyspiesza w górę lub w dół, siła nacisku na podłoże może się zwiększać lub zmniejszać.

Dlaczego płyta do pomiaru siły jest tak cenna na lekcji fizyki?

Wiele tematów z dynamiki uczniowie rozumieją dopiero wtedy, gdy zobaczą je na własnym ciele. Pojęcia takie jak reakcja podłoża, przeciążenie, odciążenie czy impuls siły bywają abstrakcyjne, jeśli omawia się je wyłącznie na rysunku. TP2090 pozwala zamienić te pojęcia w mierzalny wykres. Uczeń może stanąć na płycie i zobaczyć swój ciężar. Następnie może lekko ugiąć kolana, podskoczyć lub szybko przykucnąć. Wykres od razu pokaże, że siła działająca na płytę zmienia się w czasie. Dzięki temu lekcja staje się bardziej angażująca, a wnioski są oparte na własnym doświadczeniu ucznia. Płyta dobrze pokazuje także III zasadę dynamiki Newtona. Gdy człowiek naciska na podłoże, podłoże działa na człowieka siłą reakcji. To samo zjawisko, które w podręczniku bywa przedstawiane strzałkami, tutaj można zobaczyć jako realny pomiar.

Wbudowany czujnik siły — mniej montażu, więcej doświadczeń

TP2090 ma wysoki stopień integracji. Wbudowany czujnik siły o szerokim zakresie pozwala mierzyć zmiany siły bez konieczności podłączania zewnętrznych czujników i rejestratora danych. To bardzo praktyczne w pracy szkolnej. Nauczyciel nie musi budować osobnego układu z siłomierzem, statywem i dodatkowymi elementami mocującymi. Uczeń staje na płycie, wykonuje zadanie, a wynik pojawia się na ekranie. Dzięki temu więcej czasu zostaje na analizę zjawiska, a mniej na sam montaż. Zintegrowana konstrukcja zmniejsza również liczbę błędów. Mniej przewodów i zewnętrznych elementów oznacza większy porządek na stanowisku oraz łatwiejszą pracę w grupach.

Pomiar w czasie rzeczywistym

Dane z płyty mogą być prezentowane w czasie rzeczywistym na urządzeniach z systemami Windows, Android i iOS. Dzięki temu uczniowie mogą od razu obserwować przebieg siły podczas stania, ruchu, skoku lub lądowania. To ogromna korzyść dydaktyczna. Wykres pojawiający się na ekranie pozwala zatrzymać i omówić momenty, które w rzeczywistości trwają bardzo krótko. Lądowanie po skoku może zająć ułamek sekundy, ale na wykresie można wskazać wartość maksymalną siły, czas kontaktu z płytą i przebieg zmiany nacisku. Dzięki temu uczniowie uczą się nie tylko fizyki, ale także interpretacji danych. Widzą, że wykres nie jest dodatkiem do doświadczenia, lecz podstawowym źródłem wniosków.

Pozorna nadwaga i pozorna nieważkość

Jednym z najciekawszych zastosowań TP2090 jest badanie zjawiska pozornej „nadwagi” i „nieważkości”. Płyta została przygotowana właśnie m.in. do takich doświadczeń, w których mierzy się zmiany nacisku człowieka na podłoże. Uczniowie mogą łatwo zrozumieć, dlaczego w ruszającej windzie człowiek może czuć się chwilowo cięższy albo lżejszy. Gdy ciało przyspiesza w górę, siła nacisku na podłoże rośnie. Gdy ciało przyspiesza w dół, nacisk maleje. Płyta pozwala pokazać analogiczny efekt w sali lekcyjnej, bez potrzeby korzystania z windy. Wystarczy, że uczeń stojący na płycie szybko ugnie kolana, wyprostuje się albo wykona niewielki podskok. Wykres pokaże chwilowy spadek lub wzrost siły. To bardzo mocno porządkuje intuicję dotyczącą ciężaru pozornego.

Siła akcji i reakcji

TP2090 nadaje się również do badania siły akcji i reakcji. Uczeń może naciskać płytę stopami, ręką lub przez dodatkowy element pośredni, a wynik pokazuje siłę oddziaływania między ciałem a płytą. To bardzo dobre doświadczenie do III zasady dynamiki Newtona. Uczniowie mogą zobaczyć, że gdy działają na płytę większą siłą, układ rejestruje większą wartość. Następnie można omówić, że płyta działa na ciało siłą przeciwną, co pozwala człowiekowi stać, odbić się lub zatrzymać podczas lądowania. Takie doświadczenie dobrze łączy fizykę z ruchem człowieka. Siła reakcji podłoża jest obecna przy chodzeniu, bieganiu, skakaniu, wchodzeniu po schodach i utrzymywaniu równowagi.

Skok, lądowanie i impuls siły

Płyta do pomiaru siły bardzo dobrze sprawdza się w doświadczeniach ze skokiem i lądowaniem. Uczniowie mogą porównać lądowanie na sztywnych nogach i lądowanie z ugięciem kolan. W obu przypadkach zmiana pędu ciała jest podobna, ale czas hamowania może być różny, a więc różna może być wartość maksymalnej siły. To doświadczenie świetnie pokazuje sens amortyzacji. Jeżeli wydłużymy czas zatrzymania ciała, maksymalna siła działająca podczas lądowania może być mniejsza. Uczniowie mogą odnieść ten wynik do sportu, gimnastyki, obuwia sportowego, materacy, kasków, ochraniaczy i stref zgniotu w samochodach. Dzięki wykresowi siła–czas można również wprowadzić pojęcie impulsu siły. Uczniowie mogą zauważyć, że ważna jest nie tylko wartość maksymalna, ale również czas działania siły.

Konstrukcja płyty i tryb pracy

W konfiguracji technicznej płyta obejmuje m.in. moduł główny USB/Bluetooth, stalową osłonę, matę oraz czujnik siły o dużym zakresie. Konstrukcja ze stalową obudową została opisana jako mocna i trwała, a urządzenie może pracować w trybie przewodowym i bezprzewodowym. To ważne w szkolnej pracowni. Płyta jest urządzeniem, na którym uczniowie mogą stawać, wykonywać ruchy i prowadzić doświadczenia dynamiczne, dlatego stabilna konstrukcja ma duże znaczenie. Mata poprawia komfort pracy i ogranicza poślizg, a łączność USB/Bluetooth ułatwia dopasowanie stanowiska do warunków sali. Możliwość pracy przewodowej i bezprzewodowej daje nauczycielowi elastyczność. Przy pokazie można podłączyć płytę do komputera, a przy pracy grupowej wygodniejsze może być połączenie bezprzewodowe.

Jakie doświadczenia można wykonać?

Pomiar ciężaru ciała Uczeń staje spokojnie na płycie, a system pokazuje siłę nacisku. To podstawowe doświadczenie pozwala odróżnić masę od ciężaru i wprowadzić jednostkę siły — niuton.

Badanie reakcji podłoża Uczeń stoi na płycie, a nauczyciel omawia, że płyta mierzy siłę nacisku, której odpowiada reakcja podłoża działająca na ciało.

Pozorna nadwaga podczas ruchu w górę Uczeń szybko prostuje nogi lub wykonuje ruch przypominający start windy w górę. Wykres pokazuje chwilowy wzrost siły nacisku.

Pozorna nieważkość podczas ruchu w dół Uczeń szybko ugina kolana albo wykonuje krótkie odciążenie. Wykres pokazuje spadek siły, co pomaga wyjaśnić odczucie lekkości.

Skok i lądowanie Uczeń wykonuje niewielki podskok na płycie. System rejestruje fazę odbicia, fazę braku kontaktu oraz lądowanie z charakterystycznym wzrostem siły.

Porównanie lądowania sztywnego i amortyzowanego Uczniowie porównują lądowanie z prostymi nogami i z ugięciem kolan. Dzięki temu mogą zobaczyć, jak wydłużenie czasu hamowania wpływa na wartość maksymalnej siły.

Badanie siły akcji i reakcji Uczeń naciska na płytę ręką lub stopą z różną intensywnością. Wykres pokazuje, że większe działanie na płytę odpowiada większej sile rejestrowanej przez układ.

Pomiar siły podczas chodu Uczeń przechodzi przez płytę lub stawia na niej stopę. Można porównać nacisk pięty, śródstopia i przodostopia w uproszczonym doświadczeniu z biomechaniki.

Badanie równowagi Uczeń stoi spokojnie, przenosi ciężar ciała do przodu, do tyłu lub na jedną nogę. Zmiany nacisku pozwalają omówić równowagę i kontrolę postawy.

Analiza wykresu siła–czas Uczniowie wskazują wartość początkową, maksimum, minimum, czas trwania kontaktu i fragmenty odpowiadające konkretnym fazom ruchu.

Badanie wpływu sposobu ruchu na siłę maksymalną Uczniowie porównują powolne i szybkie ugięcie kolan, spokojne wejście na płytę i dynamiczne wejście, miękkie oraz twarde lądowanie.

Projekt STEM — jak zmniejszyć siłę lądowania? Uczniowie projektują procedurę badawczą, wykonują kilka prób, porównują wykresy i formułują wnioski dotyczące amortyzacji, bezpieczeństwa i techniki ruchu.

Zastosowanie w fizyce, sporcie, edukacji technicznej i STEM

Force Measuring Plate TP2090 szczególnie dobrze sprawdza się w fizyce przy omawianiu siły, ciężaru, nacisku, reakcji podłoża, zasad dynamiki Newtona, ruchu przyspieszonego, impulsu siły i analizy wykresów. W edukacji sportowej i prozdrowotnej płyta pozwala w prosty sposób pokazać, że sposób wykonywania ruchu wpływa na obciążenie ciała. Uczniowie mogą porównać lądowanie miękkie i twarde, nacisk podczas stania oraz zmianę siły przy przenoszeniu ciężaru. W edukacji technicznej zestaw można powiązać z czujnikami nacisku, wagami elektronicznymi, platformami pomiarowymi, ergonomią, bezpieczeństwem, testami materiałów i projektowaniem elementów amortyzujących. W edukacji STEM TP2090 pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, pomiar, wykres, analiza i wniosek. Uczniowie pracują z własnymi danymi, dlatego doświadczenie jest naturalnie angażujące.

Współpraca z SenseDisc Pro i iLab V12.0

TP2090 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics, STEM i Advanced. Płyta ma wbudowany czujnik siły i nie wymaga zewnętrznego rejestratora danych, ale może być wykorzystywana w tej samej pracowni cyfrowej jako stanowisko do dynamicznego pomiaru siły. W połączeniu z oprogramowaniem pomiarowym uczniowie mogą obserwować wykresy siły w czasie rzeczywistym, porównywać serie pomiarowe i przygotowywać raporty z doświadczeń. Przy zajęciach rozszerzonych można zestawić wyniki z płyty z pomiarami czujnika ruchu, fotobramki lub czujnika przyspieszenia, aby analizować ruch człowieka pełniej. Takie stanowisko pokazuje, że mechanika nie kończy się na kulkach, wózkach i równiach pochyłych. Te same prawa opisują człowieka stojącego na płycie, skaczącego, lądującego i reagującego na zmianę ruchu.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2090 Force Measuring Plate oznacza gotowe, efektowne i bardzo intuicyjne stanowisko do doświadczeń z dynamiki. Płyta pozwala szybko pokazać ciężar, reakcję podłoża, przeciążenie, odciążenie, skok i lądowanie bez skomplikowanego montażu. Dla ucznia to doświadczenie osobiste i zrozumiałe. Uczeń może stanąć na płycie, wykonać ruch i od razu zobaczyć swój wynik na wykresie. Dzięki temu pojęcia siły, nacisku i reakcji podłoża przestają być abstrakcyjne. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, STEM i zajęć interdyscyplinarnych. Urządzenie łączy fizykę z ruchem człowieka, sportem, bezpieczeństwem i analizą danych. Dzięki wbudowanemu czujnikowi i możliwości pracy bez zewnętrznego rejestratora zestaw jest wygodny organizacyjnie.

Bezpieczeństwo i prawidłowe użytkowanie

TP2090 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy ustawić płytę na stabilnym, płaskim i suchym podłożu, sprawdzić połączenie z terminalem oraz upewnić się, że mata nie przesuwa się podczas pracy. Doświadczenia ze skokiem i lądowaniem należy wykonywać ostrożnie. Nie należy dopuszczać do wysokich skoków, gwałtownych uderzeń, biegania po płycie ani wykonywania ćwiczeń, które mogłyby spowodować poślizg lub utratę równowagi. W doświadczeniach uczniowskich najlepiej zaczynać od spokojnego stania, przenoszenia ciężaru ciała i lekkiego ugięcia kolan. Po zakończeniu pracy należy wyłączyć urządzenie, odłączyć przewód USB lub zakończyć połączenie Bluetooth, oczyścić matę, sprawdzić stan powierzchni płyty i przechowywać zestaw w suchym miejscu.
