Ion Drop Counter ZC1036 — cyfrowe miareczkowanie bez ręcznego liczenia kropli

Ion Drop Counter ZC1036 / Bezprzewodowy licznik kropli jonów to specjalistyczny zestaw do doświadczeń z chemii analitycznej, miareczkowania, oznaczania stężeń jonów i cyfrowej analizy danych laboratoryjnych. W Sklep Multimedia polecamy go jako praktyczne wyposażenie nowoczesnej pracowni chemicznej, biologicznej i STEM, ponieważ pozwala przejść od tradycyjnego miareczkowania wykonywanego „na oko” do pomiaru opartego na automatycznej rejestracji danych, krzywych i tabel. Najważniejszą funkcją ZC1036 jest automatyczne zliczanie kropli oraz jednoczesne śledzenie zmian parametru badanego roztworu. SWR opisuje urządzenie jako bezprzewodowy inteligentny licznik do miareczkowania jonowego, który może mierzyć liczbę kropli przez fotobramkę, współpracować z czujnikami podłączanymi bezpośrednio do licznika, automatycznie gromadzić dane, generować krzywe miareczkowania i prezentować wyniki w czasie rzeczywistym na terminalach Windows, Android i iOS.

Dla nauczyciela oznacza to większą kontrolę nad przebiegiem doświadczenia. Dla ucznia — znacznie lepsze zrozumienie tego, co dzieje się w trakcie miareczkowania: jak zmienia się pH, gdzie znajduje się punkt równoważnikowy, dlaczego na wykresie pojawia się gwałtowna zmiana i jak na podstawie danych obliczyć stężenie badanego roztworu.

Do czego służy zestaw ZC1036?

Zestaw ZC1036 służy do prowadzenia doświadczeń miareczkowych i oznaczania stężeń roztworów jonowych. Może być używany przede wszystkim do miareczkowania kwasowo-zasadowego, ale również do wybranych oznaczeń jonów, takich jak sód, potas, wapń, chlorki, azotany, azotyny czy jony amonowe — zależnie od podłączonej elektrody i konfiguracji stanowiska.

W klasycznym miareczkowaniu uczeń dodaje krople odczynnika do badanego roztworu, obserwuje zmianę wskaźnika, zapisuje objętość i wykonuje obliczenia. ZC1036 unowocześnia ten proces: licznik rejestruje liczbę kropli, przelicza je na objętość, a podłączony czujnik pH, temperatury lub jonoselektywny zapisuje zmianę badanego parametru. Dzięki temu powstaje krzywa miareczkowania, którą można analizować na ekranie. Według SWR urządzenie jest przeznaczone do różnych doświadczeń titracyjnych, w tym do miareczkowania kwasowo-zasadowego, badania ciepła reakcji kwasowo-zasadowej oraz oznaczania zawartości jonów sodu, potasu i wapnia.

Automatyczna krzywa miareczkowania — mniej błędów, więcej zrozumienia

Największą przewagą ZC1036 nad tradycyjnym miareczkowaniem jest automatyczna rejestracja danych. Uczeń nie musi jednocześnie kontrolować kropli, zapisywać objętości, odczytywać pH i rysować wykresu. System wykonuje te czynności automatycznie, dzięki czemu uczniowie mogą skupić się na interpretacji wyniku. SWR wskazuje, że urządzenie może automatycznie rejestrować zmiany danych w formie tabel i krzywych, a wyniki doświadczeń stają się bardziej intuicyjne i widoczne. Zestaw jest wyposażony w specjalne oprogramowanie eksperymentalne z gotowymi szablonami. To szczególnie ważne w nauczaniu miareczkowania. Dla wielu uczniów punkt równoważnikowy i skok pH są trudne do wyobrażenia, jeżeli widzą tylko końcową zmianę barwy wskaźnika. Krzywa miareczkowania pokazuje cały proces: powolną zmianę, gwałtowny skok i stabilizację po przekroczeniu punktu równoważnikowego. Dzięki temu uczniowie lepiej rozumieją sens miareczkowania, a nie tylko wykonują procedurę.

Zasada działania licznika kropli

Ion Drop Counter ZC1036 wykorzystuje fotobramkę do zliczania kropli cieczy przechodzących przez obszar detekcji. Każda kropla przerywa wiązkę światła, a licznik rejestruje ją jako pojedyncze zdarzenie. Urządzenie może następnie powiązać liczbę kropli z objętością dodanego titranta, co pozwala tworzyć wykres zależności mierzonego parametru od objętości. SWR opisuje, że licznik mierzy liczbę kropli przez fotobramkę, a czujnik podłączony bezpośrednio do licznika rejestruje zmiany danych w roztworze. W praktyce oznacza to, że podczas miareczkowania system jednocześnie wie, ile roztworu zostało dodane i jak zmienił się badany parametr. To właśnie połączenie objętości z pH, temperaturą lub stężeniem jonów pozwala uzyskać pełną krzywą doświadczenia.

Wbudowane moduły i obsługa elektrod jonoselektywnych

ZC1036 jest rozwiązaniem znacznie bardziej rozbudowanym niż prosty licznik kropli. SWR podaje, że urządzenie ma wbudowane moduły obsługujące licznik kropli, pH, azotyny, chlorki, sód, amon, azotany, wapń, potas i temperaturę, a także posiada interfejsy Lightning, Q9 i 3,5 mm, wspierając dostęp do ponad 10 typów sond jonowych, takich jak pH, temperatura, CO₂ rozpuszczony, jony azotynowe, azotanowe, chlorkowe, amonowe, sodowe, potasowe i wapniowe. Dzięki temu jeden zestaw może być wykorzystywany w wielu scenariuszach. W podstawowej wersji może służyć do miareczkowania kwasu zasadą z pomiarem pH. W wersji rozszerzonej może stać się stanowiskiem do oznaczania wybranych jonów w roztworach, wodzie, próbkach środowiskowych lub materiałach dydaktycznych. Dla szkoły to duża korzyść, ponieważ zestaw nie zamyka się na jedno doświadczenie. Może być wykorzystywany w chemii ogólnej, chemii analitycznej, biologii, ekologii, ochronie środowiska i projektach uczniowskich.

Precyzyjna kontrola dozowania

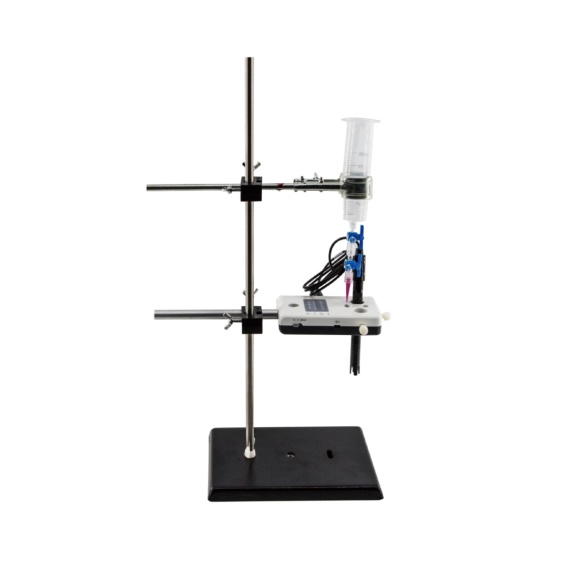

ZC1036 jest wyposażony w zestaw strzykawkowy, zawory trójdrożne i dyszę kroplącą. Producent wskazuje, że dwa zestawy zaworów trójdrożnych umożliwiają niezależną obsługę przełączania kapania i kontrolę szybkości przepływu. Maksymalna szybkość miareczkowania wynosi 30 kropli/s. W praktyce nauczyciel może przygotować doświadczenie w taki sposób, aby titrant był dodawany równomiernie i powtarzalnie. Jest to szczególnie ważne przy miareczkowaniu, gdzie zbyt szybkie dodawanie odczynnika może utrudnić dokładne uchwycenie punktu równoważnikowego. Kontrola szybkości kroplenia pomaga też pokazać uczniom, że dokładność doświadczenia zależy nie tylko od czujnika, ale również od prawidłowej techniki pracy: stabilnego stanowiska, właściwego ustawienia dyszy, odpowiedniego tempa dodawania roztworu i starannego przygotowania próbki.

Miareczkowanie kwasowo-zasadowe w nowoczesnej pracowni

Najbardziej klasycznym zastosowaniem ZC1036 jest miareczkowanie kwasowo-zasadowe. Uczeń może badać roztwór kwasu o nieznanym stężeniu, dodając zasadę o znanym stężeniu, lub odwrotnie. Podczas doświadczenia czujnik pH rejestruje zmiany odczynu, a licznik kropli rejestruje objętość dodanego roztworu. SWR podkreśla, że system z czujnikiem pH pozwala dokładnie mierzyć niewielkie zmiany pH w trakcie miareczkowania, automatycznie generować krzywą oraz odczytać z niej objętość roztworu w punkcie końcowym, np. przy pH = 7. Dane te można następnie wykorzystać do obliczenia stężenia badanego roztworu. To bardzo wartościowe dydaktycznie. Uczeń widzi związek między objętością dodanego odczynnika, zmianą pH i obliczaniem stężenia. W tradycyjnym doświadczeniu łatwo zatrzymać się na zmianie barwy wskaźnika. W wersji cyfrowej uczeń rozumie, co dzieje się przed, w trakcie i po punkcie równoważnikowym.

Jakie doświadczenia można wykonać?

Miareczkowanie kwasowo-zasadowe To podstawowe doświadczenie z wykorzystaniem ZC1036. Uczniowie dodają roztwór zasady do roztworu kwasu lub odwrotnie, a system automatycznie rejestruje liczbę kropli, objętość oraz zmianę pH. Wynikiem jest krzywa miareczkowania, na której można wskazać punkt równoważnikowy.

Wyznaczanie stężenia nieznanego roztworu Na podstawie objętości titranta zużytej do osiągnięcia punktu końcowego uczniowie mogą obliczyć stężenie badanego roztworu. To bardzo dobre ćwiczenie łączące chemię, matematykę i analizę danych.

Obserwacja skoku pH w punkcie równoważnikowym Automatyczna krzywa miareczkowania pozwala dokładnie zobaczyć gwałtowną zmianę pH. Uczniowie mogą porównać miareczkowanie mocnego kwasu mocną zasadą z innymi układami i sprawdzić, jak zmienia się kształt krzywej.

Ciepło reakcji zobojętniania ZC1036 może współpracować z pomiarem temperatury, dzięki czemu można badać zmianę temperatury podczas reakcji kwasu z zasadą. SWR wskazuje doświadczenia z ciepłem reakcji kwasowo-zasadowej jako jedno z zastosowań zestawu.

Oznaczanie jonów sodu, potasu i wapnia Po zastosowaniu odpowiednich elektrod jonoselektywnych zestaw może wspierać oznaczanie wybranych jonów w roztworze. SWR wymienia detekcję stężenia jonów sodu, potasu i wapnia jako typowe zastosowanie ZC1036.

Oznaczanie jonów azotanowych, azotynowych, chlorkowych i amonowych Dzięki obsłudze odpowiednich elektrod zestaw może być wykorzystywany do projektów środowiskowych dotyczących jakości wody, nawożenia, zanieczyszczeń i składu roztworów. To dobre ćwiczenie dla pracowni chemicznej, biologicznej i ekologicznej.

Porównanie miareczkowania tradycyjnego i cyfrowego Uczniowie mogą wykonać doświadczenie metodą klasyczną ze wskaźnikiem, a następnie powtórzyć je z ZC1036. Porównanie wyników pokazuje, dlaczego automatyczna rejestracja danych zwiększa czytelność doświadczenia.

Wpływ szybkości dodawania titranta na wynik Dzięki kontroli przepływu uczniowie mogą sprawdzić, jak zbyt szybkie lub zbyt wolne dodawanie roztworu wpływa na kształt krzywej i dokładność odczytu punktu końcowego.

Miareczkowanie słabego kwasu lub słabej zasady W bardziej zaawansowanych doświadczeniach można analizować krzywe miareczkowania układów, w których zmiany pH są mniej gwałtowne niż w przypadku mocnego kwasu i mocnej zasady. To dobre ćwiczenie dla starszych klas i techników.

Projekt STEM — automatyczne stanowisko analityczne Uczniowie mogą potraktować ZC1036 jako element zautomatyzowanego stanowiska pomiarowego: dozowanie, zliczanie kropli, pomiar pH, zapis danych, krzywa, obliczenia i raport. To bardzo dobrze pokazuje, jak działają nowoczesne metody analityczne.

Zastosowanie w chemii, biologii, ekologii i STEM

Ion Drop Counter ZC1036 szczególnie dobrze sprawdza się w chemii przy omawianiu miareczkowania, zobojętniania, stężeń roztworów, stechiometrii, pH, krzywych miareczkowania, punktu równoważnikowego i oznaczeń jonów. W biologii i ekologii zestaw można wykorzystać do projektów dotyczących jakości wody, składu jonowego próbek, wpływu zanieczyszczeń, nawozów i substancji rozpuszczonych na środowisko. W edukacji STEM ZC1036 łączy chemię, matematykę, automatykę, technologię sensorów i analizę danych. Uczniowie uczą się, że nowoczesne laboratorium to nie tylko szkło i odczynniki, ale również automatyczna rejestracja danych, wykresy i interpretacja wyników.

Współpraca z urządzeniami i oprogramowaniem

ZC1036 może prezentować wyniki w czasie rzeczywistym na urządzeniach z systemami Windows, Android i iOS. SWR wskazuje również obsługę niezależnego trybu zbierania danych, zewnętrznego rejestratora danych oraz transmisji bezprzewodowej. W praktyce daje to dużą elastyczność organizacyjną. Nauczyciel może prowadzić doświadczenie pokazowe na ekranie, uczniowie mogą pracować w grupach, a wyniki można analizować w formie tabel i wykresów. Przy pracy projektowej dane mogą być wykorzystane do przygotowania raportu, obliczeń i porównania serii pomiarowych. Zestaw jest wyposażony w specjalne oprogramowanie do doświadczeń z gotowymi szablonami, które automatycznie rejestruje zmiany danych w formie tabel i krzywych. Dzięki temu doświadczenie jest bardziej czytelne, a wynik łatwiejszy do omówienia z klasą.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela ZC1036 Ion Drop Counter oznacza łatwiejsze prowadzenie miareczkowania, mniej ręcznej obsługi danych i większą przejrzystość wyników. System pomaga pokazać uczniom nie tylko punkt końcowy, ale cały przebieg doświadczenia. Dla ucznia to nauka chemii analitycznej oparta na realnych danych. Uczeń widzi, jak zmienia się pH, jak powstaje krzywa, gdzie znajduje się punkt równoważnikowy i jak z wykresu przejść do obliczenia stężenia. Dla szkoły to zestaw, który wzmacnia pracownię chemiczną, biologiczną, środowiskową i STEM. Sprawdza się zarówno w klasycznych ćwiczeniach z miareczkowania, jak i w projektach badawczych dotyczących jonów, jakości wody i automatyzacji pomiarów.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem doświadczenia należy przygotować roztwory, sprawdzić czystość dyszy kroplącej, drożność zaworów i stabilność stanowiska. Dysza powinna być ustawiona tak, aby krople przechodziły przez obszar detekcji fotobramki w sposób powtarzalny. Przy miareczkowaniu warto dobrać umiarkowaną szybkość przepływu. Zbyt szybkie dodawanie titranta może utrudnić dokładne uchwycenie punktu równoważnikowego, szczególnie przy gwałtownym skoku pH. Maksymalna szybkość urządzenia wynosi 30 kropli/s, ale w doświadczeniach dydaktycznych często korzystniejsze jest wolniejsze, bardziej kontrolowane dozowanie. Elektrody pH i jonoselektywne należy przygotować zgodnie z instrukcją właściwego czujnika: przepłukać, skalibrować, ustabilizować w próbce i przechowywać zgodnie z zaleceniami. Po zakończeniu pracy elementy mające kontakt z roztworami należy oczyścić i zabezpieczyć. W doświadczeniach porównawczych warto zachować takie same objętości próbek, stężenia titranta, tempo dozowania, typ elektrody i warunki mieszania. Dzięki temu krzywe miareczkowania będą bardziej porównywalne i łatwiejsze do interpretacji.
