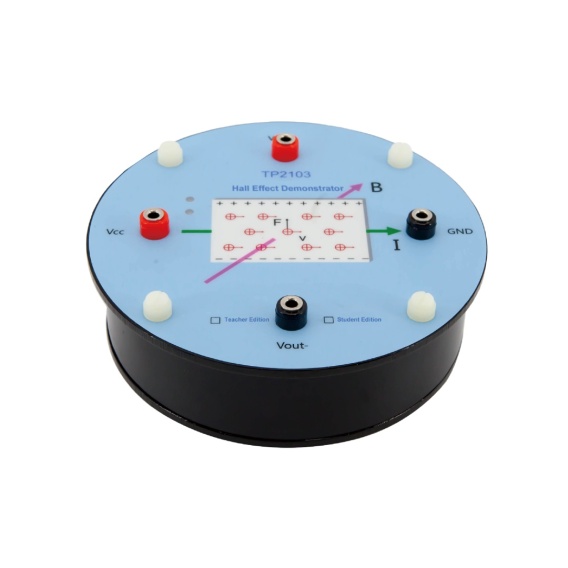

TP2103 Hall Effect Demonstrator — zjawisko Halla pokazane przez pomiar napięcia, kierunek pola i przepływ prądu

Hall Effect Demonstrator TP2103 / Demonstrator zjawiska Halla to cyfrowy zestaw laboratoryjny do doświadczeń z elektromagnetyzmu, przewodnictwa elektrycznego, oddziaływania pola magnetycznego na poruszające się ładunki oraz pomiaru napięcia Halla. W mojej ofercie polecam go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zrozumieć jedno z najważniejszych zjawisk łączących elektryczność, magnetyzm i właściwości materiałów przewodzących. Zestaw służy do badania efektu Halla, czyli powstawania różnicy potencjałów w materiale przewodzącym, gdy przez próbkę płynie prąd, a jednocześnie działa na nią pole magnetyczne. Układ jest zintegrowany: posiada wbudowany czujnik napięcia, element przewodzący, panel ze schematem ideowym, diodę LED, magnes prętowy, przewód danych, zasilacz USB i adapter Bluetooth. Największą wartością dydaktyczną TP2103 jest to, że uczniowie mogą nie tylko usłyszeć o zjawisku Halla, ale zobaczyć jego wynik pomiarowy. Zmiana orientacji magnesu, kierunku pola magnetycznego lub warunków pracy układu prowadzi do zmiany mierzonego napięcia, co pozwala bezpośrednio powiązać teorię z obserwacją i analizą danych.

Do czego służy zestaw TP2103?

Zestaw TP2103 służy do badania zjawiska Halla, czyli efektu powstawania siły elektromotorycznej / napięcia wskutek oddziaływania prądu i pola magnetycznego w materiale przewodzącym. W praktyce szkolnej zestaw można wykorzystać do omawiania: zjawiska Halla, napięcia Halla, ruchu nośników ładunku w przewodniku, oddziaływania pola magnetycznego na ładunki poruszające się w materiale, kierunku pola magnetycznego, zależności między prądem, polem magnetycznym i napięciem poprzecznym, różnicy potencjałów na próbce przewodzącej, pomiaru małych napięć, pracy z czujnikiem napięcia, zastosowań czujników Halla w technice,

analizy danych w czasie rzeczywistym. To bardzo dobry zestaw do pokazania uczniom, że pole magnetyczne wpływa nie tylko na magnesy lub przewodniki jako całość, ale również na ruch ładunków wewnątrz materiału. Dzięki temu łatwiej zrozumieć działanie czujników Halla, pomiarów pola magnetycznego, układów automatyki i detekcji położenia.

Dlaczego warto badać zjawisko Halla doświadczalnie?

Zjawisko Halla jest dla uczniów trudne, jeśli omawia się je wyłącznie na rysunku. Trzeba jednocześnie wyjaśnić kierunek przepływu prądu, pole magnetyczne, odchylenie nośników ładunku oraz powstanie poprzecznej różnicy potencjałów. TP2103 porządkuje ten temat, ponieważ pozwala przeprowadzić doświadczenie w gotowym, zintegrowanym układzie. Uczeń widzi próbkę przewodzącą, magnes prętowy, schemat na panelu i odczyt napięcia. Dzięki temu może połączyć trzy elementy: prąd płynie przez materiał, magnes wytwarza pole magnetyczne, a czujnik rejestruje napięcie Halla. Zestaw nie wymaga zewnętrznych sensorów ani dodatkowego rejestratora danych, ponieważ czujnik napięcia jest wbudowany. To bardzo pomaga w nauce fizyki współczesnej i technicznej. Uczniowie rozumieją, że zjawisko Halla nie jest wyłącznie ciekawostką, ale podstawą działania wielu nowoczesnych czujników wykorzystywanych w elektronice, robotyce, motoryzacji i automatyce.

Wbudowany czujnik napięcia — prostszy i czytelniejszy pomiar

TP2103 ma wbudowany czujnik napięcia o zakresie −1,25 V do +1,25 V. Dzięki temu różnica potencjałów na próbce może być mierzona bez stosowania dodatkowych sensorów i osobnego rejestratora danych. To bardzo duża korzyść dydaktyczna. W doświadczeniach z efektem Halla mierzone napięcie może być niewielkie, a układ podatny na błędy połączeń. Zintegrowany pomiar ogranicza liczbę przewodów, skraca przygotowanie lekcji i pozwala szybciej przejść do właściwego zjawiska. Dla ucznia oznacza to większą przejrzystość. Nie musi analizować skomplikowanego toru pomiarowego, tylko obserwuje zależność między położeniem magnesu, kierunkiem pola i wartością napięcia.

Magnes prętowy — szybka zmiana kierunku pola magnetycznego

Pole magnetyczne w doświadczeniu wytwarza magnes prętowy. Jego orientację można szybko zmieniać, co ułatwia obserwację wpływu kierunku pola magnetycznego na wynik pomiaru. To bardzo ważne w doświadczeniu Halla. Gdy zmienia się kierunek pola magnetycznego, zmienia się kierunek działania siły magnetycznej na poruszające się nośniki ładunku. W efekcie można analizować zmianę znaku lub wartości napięcia Halla. Uczniowie mogą więc zobaczyć, że nie wystarczy samo istnienie pola magnetycznego. Znaczenie ma również jego kierunek względem przepływającego prądu i geometrii próbki. To świetnie przygotowuje do dalszej nauki reguł kierunkowych w elektromagnetyzmie.

Panel ze schematem ideowym — łatwiejsze zrozumienie zjawiska

Na panelu umieszczono schemat ideowy, który pomaga zrozumieć budowę układu i obserwowane zjawisko. To bardzo praktyczne rozwiązanie w pracy z klasą, ponieważ uczniowie widzą nie tylko gotowe urządzenie, ale również logiczny układ doświadczenia. Schemat pozwala wskazać, gdzie płynie prąd, gdzie działa pole magnetyczne i gdzie mierzone jest napięcie. Dzięki temu łatwiej omówić, dlaczego napięcie Halla pojawia się poprzecznie względem kierunku przepływu prądu. Dla nauczyciela to wygodne narzędzie do tłumaczenia. Zamiast rysować cały układ od początku, można pracować bezpośrednio na panelu urządzenia i od razu odnosić schemat do wyników pomiaru.

Tryb przewodowy i bezprzewodowy

Zestaw obsługuje tryb pracy przewodowy i bezprzewodowy. W praktyce oznacza to większą elastyczność podczas lekcji. Urządzenie można podłączyć przewodem danych albo wykorzystać adapter Bluetooth, zależnie od organizacji stanowiska i dostępnego sprzętu. Tryb bezprzewodowy jest szczególnie przydatny przy pokazach dla całej klasy, pracy z tabletem lub prezentacji wyników na ekranie. Uczniowie mogą obserwować dane w czasie rzeczywistym, a stanowisko pozostaje bardziej uporządkowane. To rozwiązanie dobrze wpisuje się w nowoczesną pracownię cyfrową, w której pomiar nie kończy się na odczycie z urządzenia, ale prowadzi do analizy wykresu, porównania serii i przygotowania wniosków.

Dane w czasie rzeczywistym na Windows, Android i iOS

Wyniki pomiarów mogą być prezentowane w czasie rzeczywistym na terminalach z systemami Windows, Android i iOS. Dzięki temu uczniowie mogą obserwować zmianę napięcia Halla bezpośrednio podczas manipulowania magnesem i warunkami doświadczenia. To bardzo duża wartość dydaktyczna. Zjawisko Halla jest niewidoczne gołym okiem, ale po podłączeniu pomiaru cyfrowego staje się czytelne. Uczniowie widzą wartość napięcia, mogą porównywać ustawienia i analizować przebieg zmian. W połączeniu z monitorem interaktywnym lub ekranem projekcyjnym doświadczenie może być prowadzone jako pokaz dla całej klasy. Nauczyciel zmienia orientację magnesu, a uczniowie obserwują reakcję układu na ekranie.

Jakie doświadczenia można wykonać?

Badanie zjawiska Halla To podstawowe doświadczenie z wykorzystaniem TP2103. Uczniowie obserwują powstawanie napięcia Halla w materiale przewodzącym, przez który płynie prąd i na który działa pole magnetyczne.

Pomiar napięcia Halla Wbudowany czujnik napięcia pozwala mierzyć różnicę potencjałów na próbce. Uczniowie mogą odczytywać wartość napięcia i porównywać ją przy różnych ustawieniach magnesu.

Badanie wpływu kierunku pola magnetycznego Magnes prętowy można odwracać, aby zmieniać kierunek pola magnetycznego. Dzięki temu uczniowie mogą sprawdzić, jak kierunek pola wpływa na napięcie Halla.

Obserwacja zmiany znaku napięcia Po zmianie orientacji magnesu można analizować, czy zmienia się znak mierzonego napięcia. To bardzo dobre wprowadzenie do zależności kierunkowych w elektromagnetyzmie.

Badanie oddziaływania prądu i pola magnetycznego w materiale przewodzącym Uczniowie mogą zobaczyć, że napięcie Halla powstaje wtedy, gdy w materiale jednocześnie występuje przepływ prądu i pole magnetyczne. To pomaga zrozumieć, dlaczego zjawisko jest efektem wzajemnego oddziaływania tych dwóch czynników.

Porównanie ustawień magnesu względem panelu Można zmieniać położenie i orientację magnesu prętowego, obserwując zmiany wskazań napięcia. To doświadczenie rozwija rozumienie kierunku pola i geometrii pomiaru.

Analiza roli nośników ładunku Zjawisko Halla pozwala omówić ruch elektronów lub innych nośników ładunku w przewodniku. Uczniowie mogą zrozumieć, że odchylenie nośników prowadzi do powstania różnicy potencjałów po bokach próbki.

Model działania czujnika Halla TP2103 można wykorzystać jako wprowadzenie do praktycznych czujników Halla stosowanych w technice. Uczniowie widzą, jak pole magnetyczne może zostać zamienione na sygnał napięciowy.

Analiza danych w czasie rzeczywistym Dane można obserwować na komputerze, tablecie lub innym terminalu. Uczniowie mogą porównywać odczyty, zapisywać wartości i przygotowywać wnioski.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ położenia magnesu, odległości od próbki, orientacji pola, zakłóceń magnetycznych, jakości połączenia i stabilności zasilania.

Projekt STEM — zbuduj prosty model czujnika pola magnetycznego Uczniowie mogą wykorzystać TP2103 jako bazę do projektu, w którym badają, jak zmienia się sygnał napięciowy przy różnych ustawieniach magnesu. Następnie opisują, jak podobna zasada może działać w czujnikach położenia, prędkości lub obecności pola magnetycznego.

Zastosowanie w fizyce, technice i STEM

Hall Effect Demonstrator TP2103 szczególnie dobrze sprawdza się w fizyce przy omawianiu elektromagnetyzmu, pola magnetycznego, przewodników, ruchu nośników ładunku, napięcia Halla i oddziaływania prądu z polem magnetycznym. W edukacji technicznej zestaw można powiązać z czujnikami Halla stosowanymi w automatyce, robotyce, silnikach elektrycznych, pomiarach prędkości obrotowej, detekcji położenia, układach bezkontaktowych i urządzeniach elektronicznych. Uczniowie łatwiej rozumieją, że pole magnetyczne może być mierzone przez sygnał elektryczny. W edukacji STEM TP2103 pozwala pracować w modelu badawczym: pytanie, hipoteza, zmiana ustawienia magnesu, pomiar napięcia, analiza danych i wniosek. To bardzo dobre stanowisko do pokazania, jak zjawisko fizyczne staje się podstawą praktycznego czujnika.

Współpraca z SenseDisc Pro i iLab V12.0

TP2103 jest zintegrowanym stanowiskiem cyfrowym z wbudowanym czujnikiem napięcia, dlatego nie wymaga zewnętrznego czujnika ani dodatkowego rejestratora danych. Jednocześnie bardzo dobrze wpisuje się w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Do zajęć rozszerzonych przydatne są: czujnik pola magnetycznego, czujnik napięcia, czujnik mikronapięcia, czujnik prądu i inteligentny zasilacz. W połączeniu z iLab V12.0 uczniowie mogą porównywać serie pomiarowe, analizować napięcie Halla, zestawiać wyniki z pomiarem pola magnetycznego i przygotowywać raporty. Takie stanowisko bardzo dobrze pokazuje, że elektromagnetyzm można badać cyfrowo i ilościowo. Uczeń nie tylko słyszy o odchyleniu nośników ładunku, ale widzi wynik w postaci konkretnego napięcia.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2103 Hall Effect Demonstrator oznacza gotowe stanowisko do jednego z trudniejszych, ale bardzo ważnych tematów elektromagnetyzmu. Zintegrowana konstrukcja, wbudowany czujnik napięcia, panel ze schematem i szybka zmiana orientacji magnesu ułatwiają przeprowadzenie doświadczenia bez skomplikowanego montażu. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi magnes, przewodzącą próbkę, schemat i odczyt napięcia. Dzięki temu łatwiej rozumie, że pole magnetyczne może wpływać na poruszające się ładunki i wytwarzać mierzalną różnicę potencjałów. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest kompaktowy, cyfrowy, może pracować przewodowo i bezprzewodowo, a dane są dostępne w czasie rzeczywistym na popularnych systemach operacyjnych.

Bezpieczeństwo i prawidłowe użytkowanie

TP2103 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić połączenie zasilania USB, przewód danych lub adapter Bluetooth, ustawienie magnesu prętowego oraz poprawność odczytu napięcia. Podczas pracy nie należy przykładać do panelu silnych magnesów innych niż przewidziane w zestawie ani uderzać magnesem w obudowę lub element przewodzący. W pomiarach porównawczych warto zmieniać tylko jeden parametr naraz: orientację magnesu, odległość albo sposób ustawienia pola. Po zakończeniu pracy należy wyłączyć zasilanie, odłączyć przewód danych, zabezpieczyć adapter Bluetooth i przechowywać magnes z dala od nośników magnetycznych, kart oraz urządzeń wrażliwych na pole magnetyczne.
