Aparatura do składania i rozkładu sił na równi pochyłej, przeznaczona do badania sił działających na ciało na równi pochyłej.

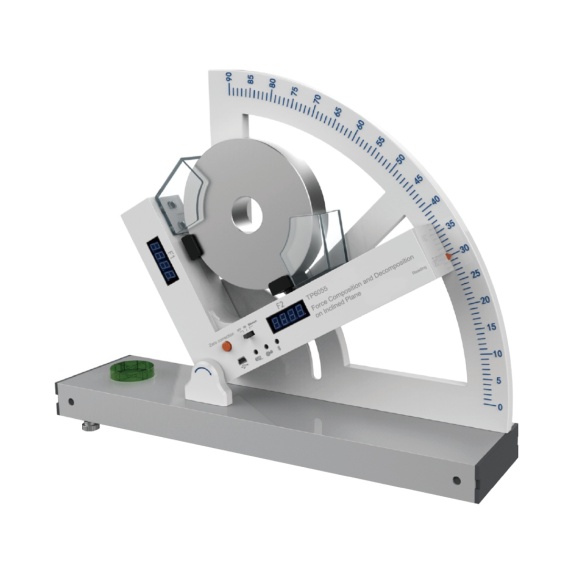

TP6055 Apparatus for the Synthesis and Decomposition of Force on Inclined Plane — cyfrowe stanowisko do nauki wektorów sił

Apparatus for the Synthesis and Decomposition of Force on Inclined Plane TP6055 / Aparatura do składania i rozkładu sił na równi pochyłej to zaawansowany zestaw dydaktyczny do doświadczeń z mechaniki, równi pochyłej, wektorów, sił składowych i równowagi. W Sklep Multimedia polecamy go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że siła nie jest tylko wartością liczbową — ma również kierunek, zwrot i punkt działania. Producent opisuje model TP6055 jako aparaturę do testowania wartości siły ciężaru przy różnych kątach oraz klasyfikuje produkt jako wyposażenie do fizyki na poziomie junior high school physics. Karta Sklep Multimedia wskazuje, że zestaw służy do doświadczeń ze składaniem wektorów sił według reguły równoległoboku oraz rozkładem siły na składowe według reguły trójkąta na równi pochyłej. Największą wartością dydaktyczną TP6055 jest połączenie klasycznej mechaniki z pomiarem cyfrowym. Uczniowie mogą zmieniać kąt nachylenia, obserwować wskazania czujników siły i kąta, a następnie porównywać wyniki z diagramem wektorowym generowanym przez oprogramowanie. Dzięki temu rozkład siły ciężkości na składowe przestaje być tylko rysunkiem w zeszycie — staje się rzeczywistym, mierzalnym doświadczeniem.

Do czego służy zestaw TP6055?

Zestaw TP6055 służy do badania, jak siła ciężkości działająca na ciało na równi pochyłej rozkłada się na składowe: jedną równoległą do powierzchni równi i drugą prostopadłą do niej. Pozwala również pokazać, jak z kilku sił można wyznaczyć siłę wypadkową oraz jak działają reguły składania i rozkładu sił. W praktyce szkolnej TP6055 można wykorzystać do omawiania: siły jako wielkości wektorowej, składania sił, rozkładu siły na składowe, reguły równoległoboku, reguły trójkąta, równi pochyłej, siły ciężkości, siły nacisku, składowej siły wzdłuż równi, składowej siły prostopadłej do równi, zależności siły od kąta nachylenia, równowagi sił, analizy diagramów wektorowych. Producent wskazuje, że urządzenie wspiera doświadczenia „force synthesis” i „force decomposition”, a specjalne oprogramowanie może automatycznie rysować wektorowy diagram siły wypadkowej i składowych w układzie współrzędnych.

Dlaczego składanie i rozkład sił warto pokazywać na aparaturze cyfrowej?

Dla wielu uczniów siły na równi pochyłej są jednym z trudniejszych tematów w mechanice. Problem zwykle nie polega na samych obliczeniach, lecz na zrozumieniu, dlaczego jedną siłę można rozłożyć na dwie składowe i dlaczego te składowe zmieniają się wraz z kątem nachylenia. TP6055 pomaga przełamać tę trudność. Uczeń widzi fizyczny układ, zmienia kąt nachylenia, obserwuje wskazania czujników i może porównać pomiar z diagramem wektorowym. Dzięki temu rozumie, że składowe siły nie są „sztucznym” zabiegiem matematycznym, ale praktycznym sposobem opisania tego, co dzieje się z ciałem na pochyłości. To bardzo dobrze przygotowuje do dalszych tematów: ruchu po równi pochyłej, tarcia, równowagi, dynamiki, pracy, energii oraz analizy sił w konstrukcjach technicznych.

Kąt 0–90° — płynne badanie wpływu nachylenia

Jedną z kluczowych cech TP6055 jest możliwość regulacji kąta między obudową w kształcie litery L a podstawą w zakresie 0–90°. Dzięki temu nauczyciel może pokazać pełne przejście od położenia poziomego do niemal pionowego. Przy małym kącie składowa siły działająca wzdłuż równi jest niewielka. Wraz ze wzrostem kąta rośnie składowa równoległa do równi, a zmienia się również składowa prostopadła odpowiedzialna za nacisk na powierzchnię. Uczniowie mogą obserwować te zmiany na odczytach i na diagramie wektorowym. To świetne doświadczenie do pracy z tabelą i wykresem. Można ustawić kilka kątów, np. 10°, 20°, 30°, 45°, 60° i 75°, zapisać wartości sił, a następnie przedstawić zależność w formie wykresu.

Wbudowane czujniki siły i kąta — mniej elementów, szybsze przygotowanie lekcji

Zestaw posiada wbudowane czujniki siły oraz czujnik kąta / pochylenia, dlatego nie wymaga zewnętrznych sensorów ani oddzielnego rejestratora danych. To ogromna korzyść organizacyjna w szkolnej pracowni. Nauczyciel nie musi składać układu z wielu niezależnych modułów, kalibrować osobnych czujników i przygotowywać skomplikowanego okablowania. TP6055 tworzy gotowe stanowisko, w którym pomiar siły i kąta jest bezpośrednio związany z doświadczeniem. Dla ucznia oznacza to większą przejrzystość. Widzi, gdzie działa siła, jaki jest kąt i jak zmieniają się wartości. Mniej czasu zajmuje obsługa sprzętu, a więcej pozostaje na interpretację zjawiska.

Wyświetlacz cyfrowy i zerowanie czujników

TP6055 posiada cyfrowy wyświetlacz pokazujący w czasie rzeczywistym odczyty z dwóch czujników siły. Dzięki temu wynik doświadczenia jest widoczny natychmiast, bez konieczności odczytu z osobnego miernika. Zestaw ma także przycisk zerowania, który pozwala jednym kliknięciem skalibrować czujniki; zerowanie może być wykonane również z poziomu oprogramowania. To ważne w doświadczeniach z siłą, ponieważ przed rozpoczęciem pomiaru trzeba upewnić się, że układ startuje od prawidłowej wartości odniesienia. Takie rozwiązanie ułatwia uczniom pracę laboratoryjną. Mogą nauczyć się, że każdy pomiar wymaga przygotowania: wypoziomowania stanowiska, sprawdzenia połączeń, ustawienia kąta i wyzerowania czujników.

Aluminiowa podstawa z libellą — stabilniejsze stanowisko i mniejszy błąd

W doświadczeniach z siłami bardzo ważna jest geometria układu. Jeżeli podstawa nie jest wypoziomowana, odczyty mogą być zniekształcone. Dlatego TP6055 wyposażono w aluminiową podstawę z libellą, która pomaga sprawdzić poziom stanowiska i ograniczyć błąd pomiarowy. To drobny, ale bardzo istotny element dydaktyczny. Uczniowie uczą się, że poprawny wynik zależy nie tylko od czujnika, ale również od prawidłowego ustawienia aparatury. Dzięki temu doświadczenie staje się okazją do rozmowy o dokładności pomiarów, błędach systematycznych i starannym przygotowaniu stanowiska.

Oprogramowanie rysujące diagram wektorowy

Jedną z najmocniejszych stron TP6055 jest specjalne oprogramowanie, które automatycznie rysuje wektorowy diagram siły wypadkowej i sił składowych w układzie współrzędnych. To bardzo duża korzyść edukacyjna. Uczeń widzi jednocześnie pomiar i jego interpretację graficzną. Jeśli zmieni kąt, diagram również się zmienia. Jeśli zmieni się siła, zmieniają się długości wektorów. Taka wizualizacja pomaga zrozumieć, że wektor ma kierunek i wartość, a rozkład siły jest geometrycznie powiązany z kątem nachylenia. Dla nauczyciela to wygodne narzędzie do tłumaczenia reguły równoległoboku i reguły trójkąta. Zamiast rysować każdy przypadek ręcznie, można pokazać uczniom dynamiczny diagram tworzony na podstawie danych z doświadczenia.

Jakie doświadczenia można wykonać?

Rozkład siły ciężkości na równi pochyłej To podstawowe doświadczenie z wykorzystaniem TP6055. Uczniowie ustawiają wybrany kąt nachylenia i obserwują, jak siła ciężkości rozkłada się na składową równoległą oraz prostopadłą do równi.

Składanie sił metodą równoległoboku Zestaw pozwala pokazać, jak z dwóch sił działających pod określonym kątem można wyznaczyć siłę wypadkową. Oprogramowanie rysuje diagram wektorowy, co ułatwia zrozumienie reguły równoległoboku.

Rozkład siły metodą trójkąta Uczniowie mogą przeanalizować, jak jedną siłę zastąpić dwiema składowymi. To bardzo dobre ćwiczenie do zrozumienia reguły trójkąta i powiązania geometrii z fizyką.

Zależność składowej siły od kąta nachylenia Uczniowie zmieniają kąt w zakresie 0–90° i zapisują wartości siły. Dzięki temu mogą przygotować tabelę i wykres pokazujący, jak kąt wpływa na składowe siły.

Badanie siły nacisku na równię Składowa prostopadła do równi odpowiada za nacisk ciała na powierzchnię. Uczniowie mogą sprawdzić, jak zmienia się ona przy różnych kątach i dlaczego ma znaczenie przy omawianiu tarcia.

Badanie równowagi sił na pochyłości Zestaw można wykorzystać do pokazania, kiedy ciało na równi pozostaje w równowadze. Uczniowie analizują, jakie siły muszą się równoważyć i jak zmiana kąta wpływa na warunki równowagi.

Porównanie pomiaru z obliczeniami teoretycznymi Uczniowie mogą obliczyć przewidywane składowe siły dla wybranego kąta, a następnie porównać je z pomiarem. To świetne połączenie matematyki, trygonometrii i fizyki.

Wpływ wypoziomowania stanowiska na wynik Dzięki libelli można pokazać, że niewłaściwe ustawienie aparatury wpływa na pomiar. To bardzo dobre ćwiczenie z analizy błędów doświadczenia.

Zerowanie czujników i przygotowanie pomiaru Uczniowie mogą nauczyć się, jak ważna jest kalibracja. Przed pomiarem zerują czujniki, wykonują serię odczytów i porównują, jak prawidłowe przygotowanie wpływa na stabilność wyników.

Projekt STEM — cyfrowy model sił na równi pochyłej Uczniowie mogą zaprojektować pełne badanie: wybrać kąty, wykonać pomiary, przygotować wykresy, porównać wyniki z teorią i opisać, jak zmieniają się wektory sił na równi.

Zastosowanie w fizyce, matematyce i STEM

Apparatus for the Synthesis and Decomposition of Force on Inclined Plane TP6055 szczególnie dobrze sprawdza się w fizyce przy omawianiu sił, równi pochyłej, składowych siły ciężkości, wypadkowej siły, równowagi i analizy wektorowej. W matematyce zestaw wspiera naukę geometrii wektorów, trójkątów, składowych, zależności kątowych oraz interpretacji wykresów. Uczniowie widzą, że funkcje trygonometryczne nie są abstrakcją — pomagają opisać realne siły działające w układzie. W edukacji STEM TP6055 pozwala prowadzić lekcję w modelu badawczym: uczniowie zmieniają kąt, wykonują pomiar, analizują diagram, tworzą wykres i porównują wynik z przewidywaniami. To bardzo dobre przygotowanie do zadań projektowych z mechaniki, techniki i inżynierii.

Współpraca z SenseDisc Pro i iLab V12.0

TP6055 ma wbudowane czujniki i może działać jako samodzielne stanowisko cyfrowe. Jednocześnie bardzo dobrze uzupełnia pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. W zajęciach rozszerzonych można porównywać dane z TP6055 z pomiarami wykonywanymi czujnikiem siły SenseDisc Pro, czujnikiem kąta, czujnikiem przyspieszenia lub innymi modułami używanymi w doświadczeniach z równią pochyłą. W połączeniu z iLab V12.0 uczniowie mogą analizować tabele, wykresy i zależności między kątem a siłami. Takie połączenie dobrze wspiera nowoczesną pracownię fizyczną: TP6055 pokazuje konkretny układ sił na równi, a SenseDisc Pro umożliwia rozszerzanie tematu o ruch, tarcie, przyspieszenie i energię.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6055 Apparatus for the Synthesis and Decomposition of Force on Inclined Plane oznacza gotowe stanowisko do jednego z najważniejszych tematów mechaniki. Zestaw łączy regulowaną geometrię, pomiar siły, pomiar kąta, cyfrowy wyświetlacz i diagram wektorowy, co bardzo ułatwia prowadzenie lekcji. Dla ucznia to doświadczenie, które pozwala zrozumieć, dlaczego siły rozkładamy na składowe. Uczeń zmienia kąt, widzi zmianę wskazań i obserwuje diagram, a dzięki temu łatwiej rozumie zależność między rysunkiem, wzorem i rzeczywistym układem. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest kompaktowy, cyfrowy, gotowy do pracy w trybie przewodowym i bezprzewodowym oraz dobrze dopasowany do nauki mechaniki z wykorzystaniem danych pomiarowych.

Bezpieczeństwo i prawidłowe użytkowanie

TP6055 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy ustawić aparaturę na stabilnym stole, sprawdzić wypoziomowanie podstawy za pomocą libelli oraz wyzerować czujniki siły. Kąt nachylenia należy zmieniać płynnie i bez szarpania. Nie należy przekraczać dopuszczalnego zakresu pracy elementów mechanicznych ani przeciążać czujników siły. W doświadczeniach porównawczych warto zmieniać tylko jeden parametr naraz — najczęściej kąt — aby wyniki były czytelne. Po zakończeniu pracy należy wyłączyć urządzenie, odłączyć przewody, zabezpieczyć ładowarkę, kabel danych i adapter Bluetooth oraz przechowywać obciążnik i elementy aparatury razem.
