Zestaw płytek do doświadczeń elektrycznych, przeznaczony do doświadczeń z obwodów elektrycznych

TM3001 Electrics Experimental Plates — elektryczność i elektronika w formie gotowych, czytelnych stanowisk

Electrics Experimental Plates TM3001 / Zestaw płytek do doświadczeń elektrycznych to zestaw laboratoryjny przeznaczony do doświadczeń z obwodów elektrycznych, prawa Ohma, rezystancji, charakterystyk prądowo-napięciowych, kondensatorów, cewek, prostowania, filtrowania, obwodów drgających LC, samoindukcji i indukcji elektromagnetycznej. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej, technicznej i STEM, ponieważ pozwala prowadzić wiele doświadczeń z elektryczności bez każdorazowego budowania układów od zera. Zestaw składa się z 17 rodzajów eksperymentalnych płytek obwodów, a każda z nich odpowiada konkretnemu zagadnieniu z działu elektryczności i podstaw elektroniki. W konfiguracji znajdują się również izolowane kolumny, przewody bananowe, krokodylki, bateria 9 V i mała żarówka. Największą wartością dydaktyczną TM3001 jest uporządkowanie doświadczeń. Uczniowie pracują na czytelnych płytkach z przygotowanymi połączeniami, dzięki czemu szybciej rozumieją zasadę działania układu i mogą skupić się na obserwacji, pomiarze oraz analizie wyników.

Do czego służy zestaw TM3001?

Zestaw TM3001 służy do prowadzenia doświadczeń z elektryczności i podstaw elektroniki w szkole podstawowej, ponadpodstawowej, technikum oraz pracowni STEM. Jego głównym zadaniem jest umożliwienie szybkiego, bezpieczniejszego i bardziej powtarzalnego wykonywania doświadczeń, które zwykle wymagają wielu osobnych elementów, przewodów i długiego montażu. W praktyce szkolnej zestaw można wykorzystać do omawiania: prawa Ohma, pomiaru oporu metodą woltomierza i amperomierza, charakterystyki prądowo-napięciowej przewodnika, charakterystyki prądowo-napięciowej żarówki, połączeń szeregowych i równoległych rezystorów, ładowania i rozładowania kondensatora, połączeń szeregowych i równoległych kondensatorów, układów RC i RL, przesunięcia fazowego, prostowania półokresowego i pełnookresowego, filtrowania napięcia, drgań w obwodzie LC, zjawiska samoindukcji, indukcji elektromagnetycznej, pomiaru siły elektromotorycznej i oporu wewnętrznego źródła, zależności między mocą wyjściową źródła a obciążeniem, prostych zastosowań sensorów. To bardzo dobry zestaw do pokazania uczniom, że obwody elektryczne można badać zarówno klasycznie, przy użyciu mierników wskazówkowych, jak i cyfrowo — z wykorzystaniem czujników oraz prezentacji danych w czasie rzeczywistym.

Dlaczego gotowe płytki eksperymentalne są tak praktyczne?

W doświadczeniach elektrycznych bardzo często problemem nie jest samo zjawisko, ale poprawne zbudowanie obwodu. Uczniowie mylą połączenia, zamieniają gałęzie, źle wpinają mierniki albo tracą dużo czasu na montaż. TM3001 ogranicza te trudności, ponieważ układy są przygotowane na osobnych płytkach, a połączenia wykonuje się przez wygodne porty wtykowe. To daje trzy bardzo konkretne korzyści. Po pierwsze, doświadczenie jest szybsze do przygotowania. Po drugie, układ jest bardziej powtarzalny. Po trzecie, uczeń łatwiej widzi zależność między schematem, elementem i wynikiem pomiaru. Dzięki temu zestaw sprawdza się zarówno podczas pokazu nauczycielskiego, jak i w pracy uczniowskiej w grupach. Można rozdzielić płytki między zespoły, a następnie porównać wyniki i wspólnie omówić zależności.

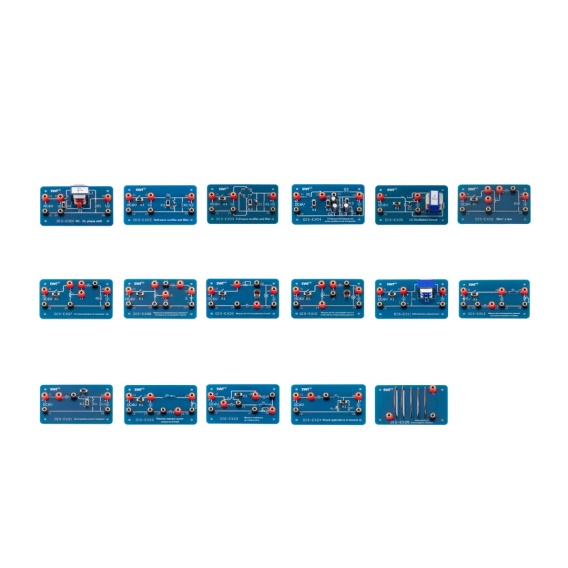

17 płytek — szeroki zakres doświadczeń z elektryczności

W zestawie znajduje się 17 rodzajów płytek eksperymentalnych. Ich zakres obejmuje m.in. układy RC, RL, prostowanie i filtrowanie, ładowanie i rozładowanie kondensatora, obwód LC, prawo Ohma, charakterystykę prądowo-napięciową przewodnika, pomiar siły elektromotorycznej metodą kompensacyjną, charakterystykę żarówki, samoindukcję, opór wewnętrzny źródła, połączenia rezystorów, zależność mocy od obciążenia, pomiar oporu metodą woltomierza i amperomierza, indukcję elektromagnetyczną oraz proste zastosowania sensorów. To bardzo rozbudowany zakres jak na jeden zestaw. Oznacza to, że TM3001 można wykorzystywać przez wiele lekcji, w różnych działach programu nauczania. Nie jest to pojedyncza pomoc do jednego doświadczenia, lecz modułowy zestaw do całego bloku zajęć z elektryczności i elektromagnetyzmu. Dla szkoły to praktyczna inwestycja, ponieważ jeden komplet może wspierać doświadczenia podstawowe, rozszerzone i projektowe. Dla ucznia to uporządkowana ścieżka od prostych obwodów do bardziej złożonych zagadnień elektronicznych.

Połączenia wtykowe — prostsza i stabilniejsza praca

Płytki wykorzystują połączenia wtykowe, które są proste i stabilne, a jednocześnie pozwalają szybko modyfikować układ doświadczenia. W praktyce oznacza to mniej przypadkowych rozłączeń i mniej błędów montażowych. To szczególnie ważne przy pracy w grupach uczniowskich. Uczniowie mogą samodzielnie podłączać przewody, ale nie muszą tworzyć całego układu z luźnych elementów. Dzięki temu lekcja jest bardziej płynna, a nauczyciel może skupić się na pytaniach badawczych i interpretacji danych. Połączenia wtykowe dobrze sprawdzają się też w doświadczeniach porównawczych. Można szybko zmienić konfigurację, wpiąć czujnik, podłączyć miernik analogowy lub przejść do kolejnego układu.

Pomiary cyfrowe i tradycyjne

TM3001 umożliwia pracę w dwóch modelach: cyfrowym i tradycyjnym. Wartości mierzone przez czujniki elektryczne mogą być wyświetlane w czasie rzeczywistym na terminalach Windows, Android i iOS, a równolegle można podłączyć mierniki wskazówkowe, aby realizować doświadczenia w klasycznej formie. To bardzo duża korzyść dydaktyczna. Uczniowie mogą porównać odczyt analogowy z cyfrowym i zobaczyć, że oba sposoby pomiaru prowadzą do tego samego celu: ilościowego opisu obwodu. Miernik wskazówkowy dobrze pokazuje zmianę kierunku i płynny charakter odczytu, a system cyfrowy ułatwia zapis danych, wykresy i porównania. Dzięki temu zestaw można dopasować do poziomu klasy. W młodszych grupach sprawdzi się prosty odczyt i obserwacja, a w starszych — analiza wykresów, dopasowanie zależności i bardziej zaawansowane wnioski.

Prawo Ohma i pomiar oporu

Jednym z podstawowych zastosowań TM3001 jest badanie prawa Ohma oraz pomiar oporu metodą woltomierza i amperomierza. Zestaw obejmuje płytki do doświadczeń związanych z prawem Ohma, charakterystyką przewodnika i pomiarem rezystancji metodą woltamperometryczną. Uczniowie mogą mierzyć napięcie i prąd, tworzyć tabelę wyników, obliczać opór oraz budować wykres I(U) lub U(I). Dzięki temu widzą, że rezystancja jest wielkością wynikającą z relacji między napięciem a natężeniem prądu. To doświadczenie dobrze łączy teorię z praktyką. Uczniowie nie tylko zapisują wzór R = U/I, ale samodzielnie uzyskują dane, sprawdzają proporcjonalność i analizują, czy badany element zachowuje się jak przewodnik omowy.

Charakterystyka żarówki — element nieliniowy w praktyce

W zestawie można realizować doświadczenie z charakterystyką prądowo-napięciową żarówki, w tym metodą z ograniczeniem prądu i układem dzielnika napięcia. To bardzo dobre ćwiczenie, ponieważ żarówka nie zachowuje się tak samo jak idealny rezystor. Gdy włókno się nagrzewa, zmienia się jego opór, a charakterystyka przestaje być liniowa. Uczniowie mogą zobaczyć, że nie każdy element elektryczny ma stały opór. Taki eksperyment świetnie przygotowuje do bardziej zaawansowanej elektroniki. Pokazuje, że realne elementy mają charakterystyki, które trzeba mierzyć, a nie tylko zakładać na podstawie prostego modelu.

Kondensatory, obwody RC i ładowanie

TM3001 obejmuje płytki do doświadczeń z ładowaniem i rozładowaniem kondensatora, połączeniami szeregowymi i równoległymi kondensatorów oraz układami RC. Uczniowie mogą obserwować, że napięcie na kondensatorze nie zmienia się skokowo, lecz narasta lub maleje w czasie. To bardzo dobry sposób na wprowadzenie pojęcia stałej czasowej, magazynowania energii w polu elektrycznym i opóźnień w obwodach elektronicznych. Doświadczenia z kondensatorem dobrze sprawdzają się w edukacji STEM, ponieważ mają wiele praktycznych odniesień: zasilacze, filtry, układy opóźniające, lampy błyskowe, stabilizacja napięcia i elektronika użytkowa.

Prostowanie i filtrowanie

Zestaw umożliwia badanie prostowania i filtrowania, w tym prostowania półokresowego i pełnookresowego. To jeden z najważniejszych tematów łączących szkolną fizykę z praktyczną elektroniką. Uczniowie mogą zobaczyć, jak z sygnału zmiennego otrzymuje się przebieg jednokierunkowy, a następnie jak filtr wygładza pulsacje napięcia. Dzięki temu łatwiej rozumieją działanie zasilaczy, ładowarek i układów zasilania urządzeń elektronicznych. To doświadczenie bardzo dobrze pokazuje, że elektronika nie jest oderwana od fizyki. Te same zasady prądu, napięcia, kondensatora i diody prowadzą do realnych układów, które działają w codziennych urządzeniach.

Cewki, RL, LC i samoindukcja

W zestawie można prowadzić doświadczenia z przesunięciem fazowym w układach RL, obwodem LC, drganiami elektromagnetycznymi oraz samoindukcją. To ważny krok poza proste obwody prądu stałego. Uczniowie mogą zobaczyć, że cewka i kondensator magazynują energię w różnych formach: w polu magnetycznym i elektrycznym. W obwodzie LC energia może okresowo przechodzić między tymi polami, co prowadzi do drgań. Doświadczenia z RL i LC dobrze przygotowują do omawiania elektromagnetyzmu, fal, układów rezonansowych, filtrów i podstaw radiotechniki. Pokazują, że elementy elektryczne mogą wpływać nie tylko na wartość prądu, ale również na przebieg w czasie i przesunięcie fazowe.

Indukcja elektromagnetyczna

TM3001 obejmuje również doświadczenia związane z indukcją elektromagnetyczną. To bardzo ważne, ponieważ pozwala połączyć elektryczność z magnetyzmem i wprowadzić uczniów do jednego z najważniejszych działów fizyki technicznej. Uczniowie mogą badać powstawanie napięcia indukowanego, analizować zależność od zmiany pola magnetycznego i porównywać wynik z teorią Faradaya. Zestaw dobrze sprawdza się jako uzupełnienie osobnych demonstratorów indukcji i cewek, ponieważ pozwala budować prostsze układy obwodowe oraz analizować sygnał elektryczny. To doświadczenie można powiązać z prądnicami, transformatorami, ładowaniem indukcyjnym, czujnikami i silnikami elektrycznymi.

Jakie doświadczenia można wykonać?

Prawo Ohma Uczniowie mierzą napięcie i prąd, tworzą tabelę wyników, obliczają rezystancję i sprawdzają liniową zależność dla przewodnika omowego.

Pomiar oporu metodą woltomierza i amperomierza Płytki umożliwiają wykonanie klasycznego pomiaru rezystancji metodą woltamperometryczną, z porównaniem wyników dla różnych elementów.

Charakterystyka prądowo-napięciowa przewodnika Uczniowie mogą sporządzić wykres zależności natężenia prądu od napięcia i określić, czy badany element zachowuje się liniowo.

Charakterystyka prądowo-napięciowa żarówki Doświadczenie pokazuje element nieliniowy, którego opór zmienia się w czasie nagrzewania włókna.

Połączenia szeregowe i równoległe rezystorów Uczniowie mogą badać opór zastępczy i porównywać wyniki z obliczeniami.

Ładowanie i rozładowanie kondensatora Płytka pozwala obserwować zmiany napięcia w czasie i wprowadzić pojęcie stałej czasowej.

Połączenia szeregowe i równoległe kondensatorów Uczniowie mogą porównać pojemność zastępczą i jej wpływ na przebieg ładowania.

Przesunięcie fazowe w układzie RC Doświadczenie pokazuje, że w obwodach z kondensatorem przebiegi prądu i napięcia mogą być przesunięte w czasie.

Przesunięcie fazowe w układzie RL Uczniowie mogą badać wpływ cewki na przebieg prądu i napięcia.

Prostowanie półokresowe i pełnookresowe Zestaw pozwala porównać dwa sposoby zamiany przebiegu zmiennego na jednokierunkowy.

Filtrowanie napięcia Uczniowie mogą obserwować, jak kondensator wygładza pulsacje po prostowaniu.

Obwód LC i drgania elektromagnetyczne Doświadczenie pozwala wprowadzić pojęcie okresowej wymiany energii między polem elektrycznym i magnetycznym.

Samoindukcja Uczniowie mogą badać zjawisko powstawania siły elektromotorycznej indukcji własnej w cewce.

Pomiar siły elektromotorycznej baterii metodą kompensacyjną Zestaw umożliwia realizację doświadczenia pomiarowego związanego z SEM źródła.

Pomiar SEM i oporu wewnętrznego źródła zasilania Uczniowie mogą badać, dlaczego napięcie na zaciskach źródła zależy od obciążenia.

Zależność mocy wyjściowej od obciążenia Doświadczenie pozwala analizować, jak dobór obciążenia wpływa na moc dostarczaną do odbiornika.

Indukcja elektromagnetyczna Uczniowie mogą badać powstawanie napięcia indukowanego w układzie oraz jego zależność od zmian pola magnetycznego.

Proste zastosowania sensorów Płytki pozwalają pokazać, jak sygnały z sensorów mogą być częścią prostych układów elektrycznych.

Projekt STEM — od obwodu do wykresu  Uczniowie wybierają jedną płytkę, formułują pytanie badawcze, wykonują pomiar, przygotowują tabelę, wykres i wnioski, a następnie prezentują działanie układu na forum klasy.

Zastosowanie w fizyce, technice i STEM

Electrics Experimental Plates TM3001 szczególnie dobrze sprawdza się w fizyce przy omawianiu elektryczności, prawa Ohma, oporu, połączeń elementów, kondensatorów, cewek, indukcji elektromagnetycznej i analizy charakterystyk. W edukacji technicznej zestaw można powiązać z budową zasilaczy, prostowników, filtrów, układów RC, układów RL, czujników, elementów pomiarowych, oświetlenia i prostych układów elektronicznych. Uczniowie szybciej rozumieją, że fizyka obwodów ma bezpośrednie zastosowanie w urządzeniach codziennego użytku. W edukacji STEM TM3001 pozwala pracować projektowo: uczniowie mogą budować hipotezy, modyfikować układ, mierzyć dane, analizować wykresy i porównywać wyniki między grupami. Zestaw dobrze wspiera pracę zespołową, ponieważ płytki można przypisywać różnym grupom roboczym.

Współpraca z SenseDisc Pro i iLab V12.0

TM3001 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Płytki stanowią część wykonawczą doświadczenia, a pomiar można realizować czujnikami napięcia, prądu, mikronapięcia, mikroprądu, natężenia prądu wielozakresowego, napięcia wielozakresowego oraz czujnikami do doświadczeń z indukcją. W połączeniu z iLab V12.0 uczniowie mogą rejestrować przebiegi napięcia i prądu, tworzyć wykresy charakterystyk, porównywać serie pomiarowe oraz przygotowywać raporty. Przy prostszych ćwiczeniach można korzystać z mierników wskazówkowych, a przy bardziej zaawansowanych — z pomiaru cyfrowego i analizy danych. Takie stanowisko bardzo dobrze pokazuje, że nauka elektryczności może być jednocześnie praktyczna, uporządkowana i nowoczesna. Uczeń nie tylko podłącza przewody, ale rozumie funkcję układu i widzi wynik pomiaru.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TM3001 Electrics Experimental Plates oznacza gotowy zestaw do wielu lekcji z elektryczności i elektroniki. Płytki skracają czas montażu, zmniejszają liczbę błędów połączeniowych i pozwalają szybko przechodzić między różnymi doświadczeniami. Dla ucznia to doświadczenie bardziej czytelne i praktyczne. Uczeń widzi układ na płytce, wykonuje połączenia, obserwuje efekt, mierzy dane i wyciąga wnioski. Dzięki temu obwody elektryczne przestają być abstrakcyjnym schematem, a stają się realnym układem do badania. Dla szkoły to bardzo funkcjonalne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw obejmuje 17 płytek, ma certyfikację CE, masę 1,654 kg, a rozmiar pojedynczej płytki wynosi 120 × 75 mm.

Bezpieczeństwo i prawidłowe użytkowanie

TM3001 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić wybraną płytkę, przewody bananowe, krokodylki, źródło zasilania i poprawność połączeń. Nie należy przekraczać zalecanych parametrów zasilania ani doprowadzać do przegrzewania elementów. Przy doświadczeniach z kondensatorami trzeba zwrócić uwagę na prawidłową polaryzację i rozładowanie elementów po zakończeniu pomiaru. Przy doświadczeniach z indukcją i cewkami należy unikać przypadkowych zwarć i gwałtownych zmian połączeń przy włączonym zasilaniu. Po zakończeniu pracy należy wyłączyć zasilanie, odłączyć przewody, uporządkować płytki, krokodylki i przewody bananowe oraz przechowywać zestaw w suchym miejscu, zabezpieczając elementy przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
