System pozycjonowania elektromagnetycznego, cyfrowy zestaw do fizyki, przeznaczony do badania ruchu ciała na płaszczyźnie.

TPA024 Electromagnetic Positioning System — cyfrowa analiza ruchu w dwóch wymiarach

Electromagnetic Positioning System TPA024 / System pozycjonowania elektromagnetycznego to nowoczesne stanowisko do doświadczeń z mechaniki, kinematyki i ruchu na płaszczyźnie. W Sklep Multimedia polecamy je jako bardzo wartościowe wyposażenie pracowni fizycznej, technicznej i STEM, ponieważ pozwala uczniom zobaczyć ruch nie tylko jako tor na rysunku, ale jako rzeczywisty przebieg mierzony w czasie rzeczywistym. Zestaw służy do wyznaczania współrzędnych położenia (x, y) źródła sygnału w obszarze roboczym oraz do otrzymywania jego trajektorii, przemieszczenia, prędkości i przyspieszenia na płaszczyźnie. Karta Sklep Multimedia wskazuje również, że urządzenie pracuje bez zewnętrznych czujników i bez osobnego rejestratora danych, a dane mogą być prezentowane bezpośrednio na terminalach Windows, Android, iOS/iPadOS, macOS, Linux i HarmonyOS. Największą wartością dydaktyczną TPA024 jest to, że pozwala uczniom analizować ruch w dwóch wymiarach tak, jak robi się to w nowoczesnym laboratorium: przez pomiar współrzędnych, obserwację trajektorii, zapis danych i interpretację wykresów. Dzięki temu pojęcia takie jak tor ruchu, przemieszczenie, prędkość chwilowa, przyspieszenie, składowe ruchu i rzut ukośny stają się znacznie bardziej zrozumiałe.

Do czego służy zestaw TPA024?

Zestaw TPA024 służy do cyfrowego badania ruchu obiektu na płaszczyźnie. W praktyce oznacza to, że źródło sygnału porusza się w obszarze roboczym płyty pozycjonującej, a system wyznacza jego położenie w czasie rzeczywistym. Na tej podstawie można otrzymać tor ruchu, zmianę położenia, prędkość i przyspieszenie. W fizyce szkolnej zestaw bardzo dobrze sprawdza się przy omawianiu: ruchu prostoliniowego i krzywoliniowego, ruchu w dwóch wymiarach, rzutu poziomego, rzutu ukośnego, ruchu po równi pochyłej, ruchu wahadłowego, swobodnego spadku, składowych prędkości i przyspieszenia, zależności między położeniem, prędkością i przyspieszeniem, analizy trajektorii na wykresie. TPA024 jest szczególnie przydatny wtedy, gdy nauczyciel chce przejść od prostego opisu ruchu do analizy ilościowej. Uczniowie mogą obserwować rzeczywisty tor obiektu, a następnie analizować dane i wykresy, zamiast opierać się wyłącznie na schematach z podręcznika.

Dlaczego pozycjonowanie elektromagnetyczne jest praktyczne w doświadczeniach z ruchem?

W klasycznych doświadczeniach z ruchem często korzysta się z linijek, stoperów, fotobramek lub czujników ustawionych w konkretnych punktach. Takie rozwiązania są przydatne, ale nie zawsze pokazują pełny przebieg ruchu. TPA024 działa inaczej — pozwala śledzić położenie źródła sygnału w obszarze roboczym i tworzyć jego trajektorię. Zastosowana technologia pozycjonowania elektromagnetycznego zapewnia wysoką odporność na zakłócenia, a źródło sygnału komunikuje się bezprzewodowo, dzięki czemu przewody nie wpływają na ruch badanego obiektu. To ogromna korzyść przy doświadczeniach z ruchem wahadłowym, rzutem ukośnym lub ruchem po równi, gdzie każdy dodatkowy przewód mógłby zmieniać wynik. Dla ucznia oznacza to bardziej naturalny i czytelny eksperyment. Obiekt porusza się swobodnie, a system rejestruje jego ruch. Dzięki temu łatwiej zrozumieć, że wykres nie jest abstrakcyjnym rysunkiem, ale zapisem rzeczywistego zjawiska.

Ruch w 2D — od trajektorii do prędkości i przyspieszenia

TPA024 pozwala badać ruch na płaszczyźnie, czyli taki, w którym położenie ciała opisujemy dwiema współrzędnymi: x i y. To bardzo ważne w nauce fizyki, ponieważ wiele realnych ruchów nie odbywa się wyłącznie po linii prostej. W rzucie ukośnym ciało porusza się jednocześnie poziomo i pionowo. W ruchu wahadła położenie zmienia się po łuku. W ruchu po równi pochyłej można analizować składową ruchu wzdłuż toru oraz wpływ przyspieszenia. W swobodnym spadku można obserwować zmianę położenia pionowego w czasie. TPA024 pozwala zebrać dane do takich doświadczeń i przedstawić je w formie trajektorii, tabeli lub wykresu. To uczy uczniów, że ruch można opisać matematycznie, ale najpierw trzeba go dobrze zmierzyć.

Obszar roboczy i dokładność pomiaru

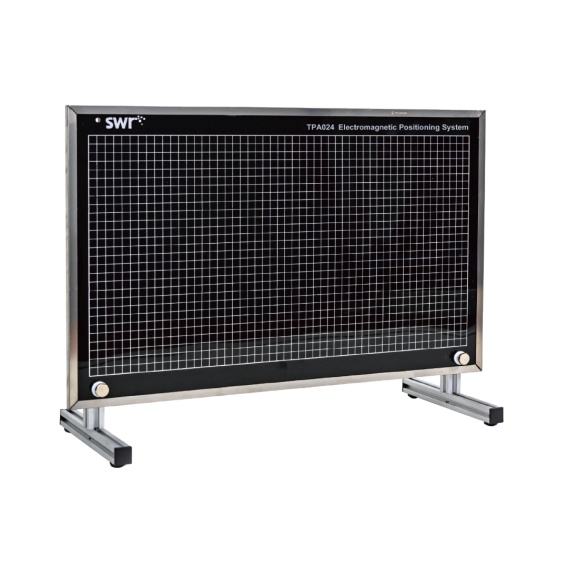

Materiały producenta SWR dla modelu TPA024 wskazują obszar pozycjonowania 578 mm × 330 mm, maksymalną częstotliwość próbkowania 200 Hz/s oraz dokładność pozycjonowania 1 mm. Producent opisuje zestaw jako urządzenie wykorzystujące technologię pozycjonowania elektromagnetycznego do określania współrzędnych położenia źródła sygnału w dowolnym momencie i rysowania trajektorii ruchu. Karta Sklep Multimedia wskazuje natomiast konfigurację z płytą pozycjonowania elektromagnetycznego o obszarze 521 mm × 293 mm. Przy tworzeniu oferty warto zachować zgodność z konkretną dostarczaną wersją zestawu — jeżeli w sprzedaży znajduje się konfiguracja z obszarem 521 mm × 293 mm, tę wartość należy umieścić w karcie produktu. Z punktu widzenia nauczyciela najważniejsze jest to, że zestaw daje możliwość dokładnego śledzenia ruchu w przestrzeni roboczej, a nie tylko pomiaru czasu w jednym punkcie. To znacznie zwiększa wartość doświadczeń z mechaniki.

Elementy zestawu i wygoda pracy

Karta Sklep Multimedia wskazuje, że w komplecie znajdują się elementy do ruchu wahadłowego w 2D, ruchu poziomego i pochyłego w 2D oraz swobodnego spadku w 2D. Dzięki temu zestaw nie ogranicza się do jednego ćwiczenia, ale może być wykorzystywany w wielu tematach z kinematyki. System posiada magnetyczny interfejs płyty pozycjonującej, który ułatwia szybkie wpinanie i wypinanie elementów oraz ogranicza ryzyko uszkodzeń. Regulowany wspornik pozwala ustawić wygodną wysokość płyty, a poziomica w kształcie litery T pomaga szybko sprawdzić wypoziomowanie stanowiska. To bardzo praktyczne w szkolnej pracowni. Nauczyciel może szybciej przygotować stanowisko, a uczniowie mogą pracować w grupach bez długiego montażu aparatury. Zestaw dobrze sprawdza się zarówno jako pokaz nauczycielski, jak i stanowisko do ćwiczeń uczniowskich.

Jakie doświadczenia można wykonać?

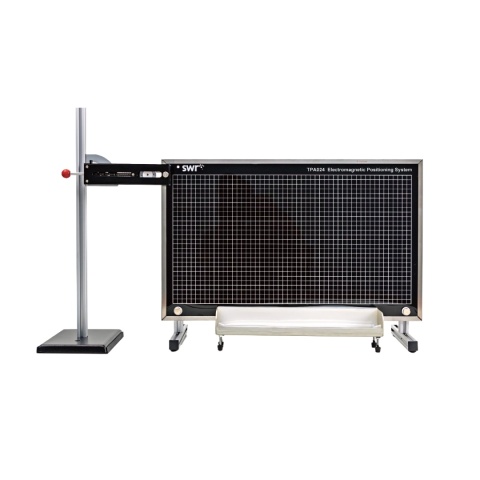

Rzut poziomy To jedno z najważniejszych doświadczeń z ruchem w dwóch wymiarach. Uczniowie mogą obserwować, że ruch poziomy i pionowy zachodzą jednocześnie, ale mają różny charakter. Tor ruchu pokazuje, że ciało porusza się poziomo, a jednocześnie spada pod wpływem grawitacji.

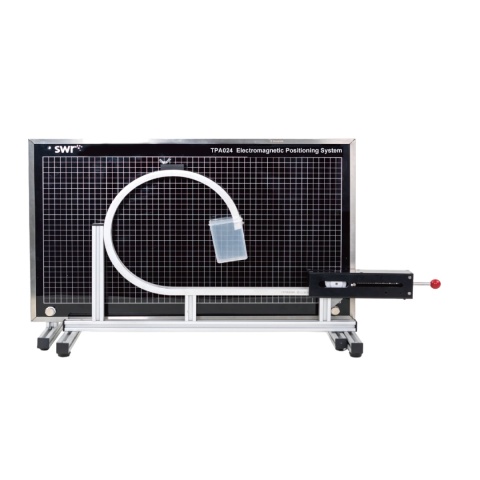

Rzut ukośny Zestaw pozwala badać trajektorię ciała wyrzuconego pod kątem. Uczniowie mogą analizować zasięg, wysokość maksymalną, czas lotu i kształt toru. Producent SWR wskazuje, że standardowe akcesoria obejmują wyrzutnię trzystopniową przeznaczoną do wyrzucania źródła sygnału, a zestaw umożliwia demonstracje i badania rzutu poziomego oraz ukośnego.

Wpływ prędkości początkowej na zasięg rzutu Uczniowie mogą porównać tor ruchu przy różnych ustawieniach wyrzutni. Dzięki temu łatwo zobaczyć, że większa prędkość początkowa wpływa na zasięg i kształt trajektorii.

Wpływ kąta wyrzutu na trajektorię Zmiana kąta wyrzutu pozwala analizować, jak zmienia się wysokość maksymalna i zasięg ruchu. To bardzo dobre ćwiczenie do nauki rozkładu prędkości na składową poziomą i pionową.

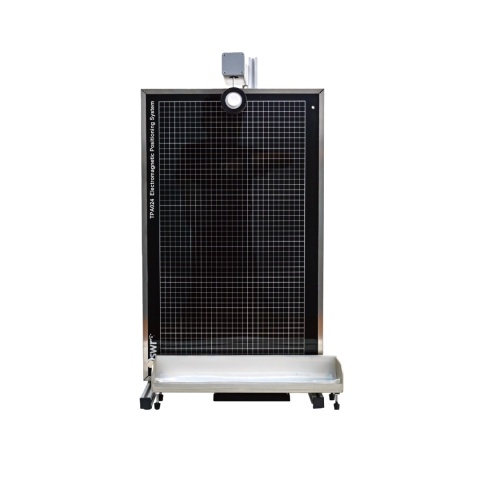

Swobodny spadek w 2D W konfiguracji do swobodnego spadku można badać zmianę położenia pionowego w czasie i wyznaczać przyspieszenie. Uczniowie widzą, że spadek nie jest ruchem o stałej prędkości, lecz ruchem przyspieszonym.

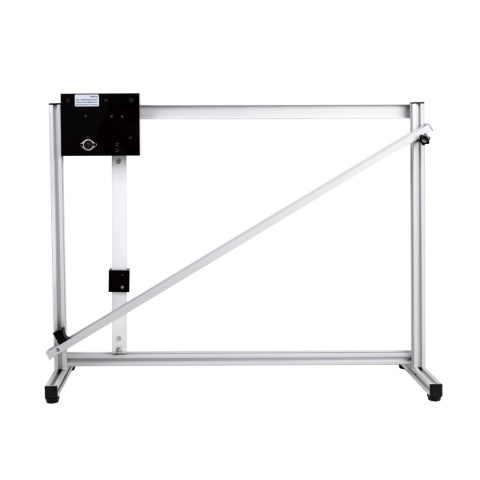

Ruch po równi pochyłej Zestaw umożliwia badanie ruchu obiektu po torze pochyłym. Uczniowie mogą analizować wpływ nachylenia na przyspieszenie i porównywać wyniki dla różnych ustawień.

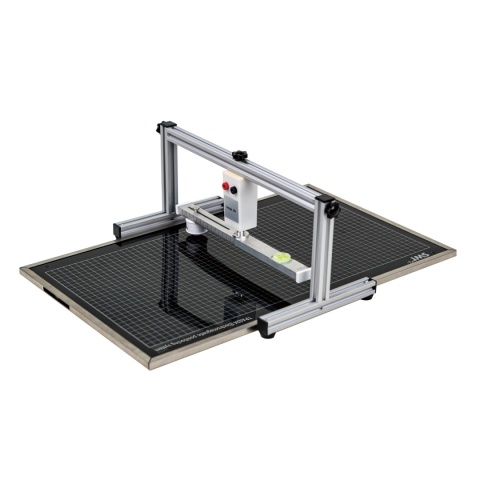

Ruch poziomy w 2D TPA024 pozwala badać ruch poziomy źródła sygnału i analizować, jak zmienia się jego położenie, prędkość i przyspieszenie w czasie. To dobre ćwiczenie wprowadzające do interpretacji wykresów ruchu.

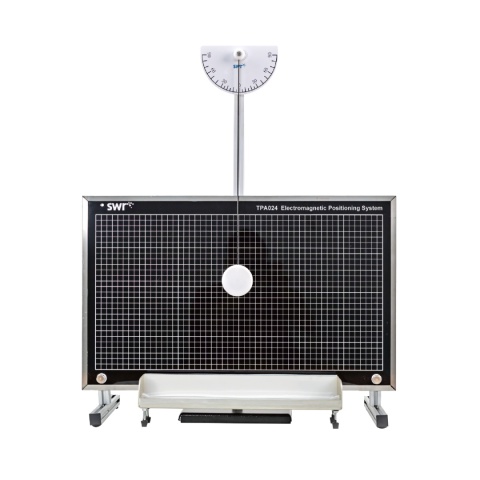

Ruch wahadłowy w 2D W konfiguracji wahadłowej uczniowie mogą obserwować tor ruchu wahadła i analizować zmiany położenia w czasie. To bardzo dobre doświadczenie do rozmowy o ruchu okresowym, energii, prędkości i przyspieszeniu.

Przemieszczenie a droga Dzięki zapisowi trajektorii uczniowie mogą porównać drogę przebytą przez obiekt z przemieszczeniem między punktem początkowym i końcowym. To pojęcie jest trudne w samej teorii, a zestaw pozwala pokazać je bardzo czytelnie.

Prędkość chwilowa i zmiana kierunku ruchu Na podstawie rejestrowanej trajektorii można omawiać, że prędkość jest wielkością wektorową. Uczniowie widzą, że w ruchu krzywoliniowym zmienia się nie tylko wartość prędkości, ale również jej kierunek.

Przyspieszenie w ruchu krzywoliniowym TPA024 pozwala analizować, że przyspieszenie nie musi oznaczać wyłącznie „coraz szybszego ruchu”. W ruchu po łuku przyspieszenie może wynikać także ze zmiany kierunku prędkości.

Projekt STEM — cyfrowa analiza ruchu Uczniowie mogą przygotować pełny projekt badawczy: wybrać typ ruchu, ustalić zmienne, wykonać pomiar, zapisać trajektorię, porównać wykresy i opracować wnioski. To bardzo dobre ćwiczenie łączące fizykę, matematykę, technologię i analizę danych.

Zastosowanie w fizyce, technice i STEM

Electromagnetic Positioning System TPA024 szczególnie dobrze sprawdza się w fizyce przy omawianiu kinematyki, ruchu w dwóch wymiarach, rzutu poziomego i ukośnego, swobodnego spadku, ruchu po równi pochyłej, ruchu wahadłowego, prędkości, przyspieszenia i analizy trajektorii. W edukacji technicznej zestaw może wspierać tematy związane z pomiarem położenia, śledzeniem ruchu, analizą trajektorii, modelowaniem ruchu i cyfrowymi systemami pomiarowymi. W edukacji STEM TPA024 pozwala uczniom pracować jak w nowoczesnym laboratorium: mierzyć dane w czasie rzeczywistym, analizować wykresy, porównywać serie pomiarowe i wyciągać wnioski na podstawie danych, a nie tylko obserwacji.

Współpraca z urządzeniami cyfrowymi i analiza danych

TPA024 nie wymaga zewnętrznych czujników ani osobnego rejestratora danych. Dane mogą być prezentowane bezpośrednio na terminalach Windows, Android, iOS/iPadOS, macOS, Linux i HarmonyOS. Producent SWR wskazuje również obsługę m.in. systemów Windows, Android, iOS/iPadOS, macOS, Linux, HarmonyOS, UOS i Kylin. Dla szkoły oznacza to większą elastyczność. Zestaw można wykorzystywać w różnych konfiguracjach sprzętowych, a dane prezentować na komputerze, tablecie lub innym terminalu zgodnym z systemem. Praca cyfrowa jest szczególnie ważna w mechanice, ponieważ pozwala uczniom zobaczyć pełny przebieg ruchu. Zamiast pojedynczych pomiarów czasu i odległości otrzymują trajektorię, tabele i wykresy, które można interpretować na lekcji.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TPA024 oznacza możliwość prowadzenia bardzo czytelnych doświadczeń z kinematyki 2D. Zestaw ułatwia pokazanie ruchu, który w tradycyjnym ujęciu bywa trudny do uchwycenia: rzutu ukośnego, ruchu wahadłowego, ruchu po równi czy swobodnego spadku. Dla ucznia to doświadczenie, w którym ruch staje się widoczny jako trajektoria i dane. Uczeń może zobaczyć, jak zmienia się położenie obiektu, jak powstaje wykres i jak z danych uzyskać prędkość oraz przyspieszenie. Dla szkoły to nowoczesne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw dobrze uzupełnia konfiguracje SenseDisc Pro Physics oraz Advanced, szczególnie w szkołach, które chcą rozwijać doświadczenia z mechaniki, ruchu w 2D i cyfrowej analizy danych.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem doświadczenia należy ustawić płytę pozycjonującą stabilnie i sprawdzić jej wypoziomowanie. Wbudowana lub dołączona poziomica w kształcie T ułatwia szybkie ustawienie stanowiska. Źródło sygnału należy zamocować zgodnie z wybranym typem doświadczenia: dla ruchu wahadłowego, rzutu, ruchu po równi albo swobodnego spadku. Ponieważ źródło komunikuje się bezprzewodowo, trzeba zadbać, aby jego ruch nie był ograniczany przez dodatkowe elementy mechaniczne lub przypadkowe przeszkody. W doświadczeniach porównawczych warto zmieniać tylko jeden parametr naraz: kąt wyrzutu, prędkość początkową, wysokość startu, nachylenie toru lub długość wahadła. Dzięki temu wyniki będą łatwiejsze do interpretacji. Po zakończeniu pracy elementy zestawu należy uporządkować i zabezpieczyć. Karta Sklep Multimedia wskazuje, że pudełko transportowe z silikonową wkładką chroni źródło sygnału, co jest szczególnie ważne przy regularnym użytkowaniu w pracowni szkolnej.
