TP2602 Digital Photoelectric Effect Demonstrator — praktyczne wejście w fizykę kwantową światła

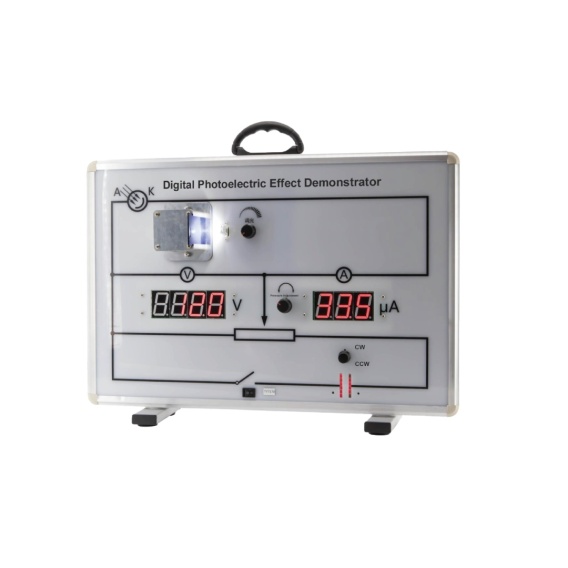

Digital Photoelectric Effect Demonstrator TP2602 / Cyfrowy demonstrator efektu fotoelektrycznego to zestaw dydaktyczny do doświadczeń z fizyki współczesnej, optyki, elektryczności i analizy danych. W Sklep Multimedia polecam go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom przejść od klasycznego rozumienia światła jako fali do jednego z najważniejszych doświadczeń pokazujących jego naturę kwantową. Zestaw służy do badania zjawiska fotoelektrycznego, czyli emisji elektronów pod wpływem światła padającego na fotokomórkę. W konfiguracji znajdują się: cyfrowy demonstrator efektu fotoelektrycznego, osłona fotokomórki, fotokomórka, listwa świetlna USB oraz filtry optyczne. Największą wartością dydaktyczną TP2602 jest to, że uczniowie mogą badać zjawisko, które było jednym z fundamentów fizyki kwantowej, w formie czytelnego doświadczenia szkolnego. Zamiast omawiać efekt fotoelektryczny wyłącznie teoretycznie, można zmierzyć fotoprąd, zmieniać napięcie, regulować natężenie światła, stosować filtry barwne i analizować wyniki na wykresach.
Do czego służy zestaw TP2602?
Zestaw TP2602 służy do badania efektu fotoelektrycznego oraz zależności między światłem a powstającym prądem fotoelektrycznym. Umożliwia praktyczne pokazanie, że światło padające na fotokomórkę może wywołać przepływ bardzo małego prądu, a jego wartość zależy od warunków doświadczenia. W praktyce szkolnej zestaw można wykorzystać do omawiania: efektu fotoelektrycznego, cząsteczkowej natury światła, fotonów, emisji elektronów z powierzchni materiału, fotokomórki, fotoprądu, fotoprądu nasycenia, napięcia hamowania, charakterystyki prądowo-napięciowej, wpływu natężenia światła na fotoprąd, wpływu częstotliwości światła na zjawisko fotoelektryczne, roli filtrów optycznych, pomiaru mikroprądów, analizy tabel i wykresów. To bardzo dobry zestaw do pokazania uczniom, że światło nie zawsze można opisać wyłącznie klasycznie. Przy efekcie fotoelektrycznym ważna staje się energia pojedynczego fotonu, częstotliwość promieniowania i możliwość wybicia elektronu z materiału.
Dlaczego efekt fotoelektryczny jest tak ważny?
Efekt fotoelektryczny jest jednym z kluczowych doświadczeń wprowadzających uczniów w fizykę współczesną. Pokazuje, że światło może przekazywać energię porcjami, a nie tylko w sposób ciągły. To właśnie dlatego zjawisko to jest tak ważne przy omawianiu fotonów, energii promieniowania i podstaw mechaniki kwantowej. TP2602 pozwala uczniom zobaczyć, że po oświetleniu fotokomórki pojawia się fotoprąd. Następnie można zmieniać warunki doświadczenia i sprawdzać, co wpływa na jego wartość. Jeżeli zmienimy napięcie, zmienia się charakterystyka prądowo-napięciowa. Jeżeli zmienimy natężenie światła, można obserwować zmianę fotoprądu nasycenia. Jeżeli zastosujemy różne filtry barwne, można badać wpływ częstotliwości światła na przebieg doświadczenia. Dzięki temu uczniowie nie tylko zapamiętują definicję efektu fotoelektrycznego, ale rozumieją jego sens pomiarowy: światło pada na fotokomórkę, pojawia się mikroprąd, a wynik zależy od właściwości światła i ustawień układu elektrycznego.
Fotokomórka i osłona — serce doświadczenia
Najważniejszym elementem zestawu jest fotokomórka, czyli element, w którym pod wpływem światła powstaje efekt fotoelektryczny. Światło padające na odpowiednią powierzchnię może wybijać elektrony, a w układzie pomiarowym pojawia się fotoprąd. W zestawie znajduje się również osłona fotokomórki. Jej zadaniem jest ograniczenie wpływu światła rozproszonego i przypadkowego oświetlenia z otoczenia. Ma to duże znaczenie, ponieważ mierzone prądy są bardzo małe, a dodatkowe światło mogłoby zafałszować wynik. Konstrukcja osłony została opisana jako aluminiowa, ograniczająca wpływ światła zakłócającego i zmniejszająca błąd doświadczenia. Dla uczniów to bardzo dobra lekcja o kontroli warunków eksperymentu. W fizyce współczesnej nie wystarczy „coś oświetlić” i odczytać wynik. Trzeba zadbać o źródło światła, osłonę, napięcie, zakres pomiaru i eliminację zakłóceń.
Wbudowane czujniki napięcia i mikroprądu
TP2602 ma wbudowany czujnik napięcia oraz czujnik mikroprądu. Dzięki temu nie wymaga osobnego rejestratora danych, a wyniki mogą być bezpośrednio przekazywane do terminala i prezentowane w czasie rzeczywistym. To bardzo duża korzyść dydaktyczna. W tradycyjnych doświadczeniach z efektem fotoelektrycznym pomiar fotoprądu bywa trudny, ponieważ wartości są bardzo małe. Tutaj układ jest przygotowany tak, aby uczniowie mogli skupić się na zjawisku i zależnościach, a nie na problemach technicznych związanych z pomiarem bardzo małych prądów. Wbudowane moduły cyfrowe napięcia i mikroprądu pozwalają również pracować bez komputera albo w połączeniu z komputerem. Panel może pokazywać wartości pomiarowe, a oprogramowanie może zapisywać je w formie tabel i wykresów.
Regulacja napięcia — badanie charakterystyki prądowo-napięciowej
W zestawie zastosowano układ dzielnika napięcia z regulacją pokrętłem. Dzięki temu uczniowie mogą zmieniać napięcie i obserwować, jak zmienia się fotoprąd. To jedno z najważniejszych doświadczeń z TP2602. Uczniowie mogą tworzyć charakterystykę prądowo-napięciową fotokomórki i zauważyć, że fotoprąd wzrasta wraz ze zmianą napięcia, ale po pewnym czasie osiąga wartość graniczną — fotoprąd nasycenia. Taki pomiar bardzo dobrze pokazuje, że liczba elektronów docierających do elektrody jest ograniczona warunkami oświetlenia. Przy odpowiednio dobranym napięciu zbierane są praktycznie wszystkie elektrony wybite przez światło, dlatego dalsze zwiększanie napięcia nie powoduje już proporcjonalnego wzrostu fotoprądu.
Napięcie hamowania — kiedy fotoprąd zostaje zatrzymany?
Zestaw ma układ regulacji kierunku napięcia, który pozwala badać napięcie hamowania. To bardzo ważny element doświadczenia z efektem fotoelektrycznym. Napięcie hamowania pokazuje, jakie napięcie trzeba przyłożyć przeciwnie do ruchu fotoelektronów, aby zatrzymać ich przepływ i sprowadzić fotoprąd do zera. Dzięki temu uczniowie mogą powiązać pomiar elektryczny z energią kinetyczną elektronów wybitych przez światło. To doświadczenie bardzo dobrze wprowadza pojęcie energii fotonu. Jeżeli światło ma większą częstotliwość, wybite elektrony mogą mieć większą energię, a do ich zatrzymania potrzebne jest inne napięcie hamowania. W ten sposób uczniowie przechodzą od obserwacji prądu do głębszego rozumienia zjawiska kwantowego.
Regulacja natężenia światła — fotoprąd nasycenia
W TP2602 zastosowano wbudowany ściemniacz, który pozwala regulować natężenie światła. Dzięki temu można sprawdzić, jak zmiana jasności źródła wpływa na fotoprąd.To doświadczenie jest bardzo czytelne. Gdy zwiększamy natężenie światła, na fotokomórkę pada więcej fotonów. Przy tej samej częstotliwości oznacza to większą liczbę wybitych elektronów, a więc większy fotoprąd nasycenia. Dla uczniów jest to ważne rozróżnienie: natężenie światła wpływa przede wszystkim na liczbę fotoelektronów, natomiast częstotliwość światła wiąże się z energią pojedynczego fotonu. Ten podział pomaga uporządkować najtrudniejsze elementy efektu fotoelektrycznego.
Filtry barwne — badanie wpływu częstotliwości światła
W zestawie znajdują się 3 filtry barwne, montowane w specjalnych gniazdach pozycjonujących. Ułatwia to szybkie i powtarzalne zakładanie filtrów podczas doświadczenia. Filtry pozwalają badać zależność fotoprądu od napięcia przy oświetleniu światłem o różnych barwach, czyli różnych częstotliwościach. To bardzo ważne doświadczenie, ponieważ efekt fotoelektryczny nie zależy wyłącznie od tego, „jak jasno” świecimy, ale również od energii fotonów. Uczniowie mogą porównać charakterystyki uzyskane dla różnych filtrów i zobaczyć, że zmiana barwy światła wpływa na wynik doświadczenia. To bardzo dobre przejście od optyki do fizyki kwantowej.
Oprogramowanie, tabele i krzywe pomiarowe
TP2602 współpracuje ze specjalnym oprogramowaniem z gotowym szablonem doświadczenia. Dane mogą być rejestrowane w sposób ciągły i prezentowane jako wartości liczbowe, obrazy, tabele oraz krzywe na terminalach Windows, Android i iOS. Dla nauczyciela oznacza to wygodniejsze prowadzenie lekcji. Wyniki można pokazać na ekranie, porównać serie i przeanalizować kształt charakterystyki. Dla ucznia oznacza to pracę z prawdziwymi danymi: napięciem, mikroprądem, krzywą nasycenia i napięciem hamowania. To bardzo dobrze wspiera nowoczesne nauczanie fizyki. Uczniowie widzą nie tylko zjawisko, ale również jego zapis pomiarowy. Mogą tworzyć wykresy, interpretować odcinki krzywej i porównywać wyniki dla różnych filtrów oraz różnych natężeń światła.
Jakie doświadczenia można wykonać?
Badanie efektu fotoelektrycznego To podstawowe doświadczenie z wykorzystaniem TP2602. Uczniowie oświetlają fotokomórkę i obserwują pojawienie się fotoprądu. Dzięki temu mogą praktycznie zobaczyć, że światło może wywołać emisję elektronów.
Weryfikacja cząsteczkowej natury światła Zestaw pozwala pokazać, że zjawisko fotoelektryczne wymaga opisu światła jako strumienia fotonów. Uczniowie mogą połączyć obserwację fotoprądu z pojęciem energii pojedynczego fotonu.
Badanie fotoprądu nasycenia Uczniowie zmieniają napięcie i obserwują wzrost fotoprądu do wartości granicznej. To pozwala zrozumieć, że przy odpowiednim napięciu zbierane są praktycznie wszystkie elektrony wybite przez światło.
Wyznaczanie charakterystyki prądowo-napięciowej fotokomórki Uczniowie wykonują serię pomiarów napięcia i mikroprądu, a następnie tworzą wykres. Krzywa pokazuje, jak fotoprąd zależy od przyłożonego napięcia.
Badanie wpływu natężenia światła na fotoprąd Dzięki regulacji jasności źródła światła można sprawdzić, jak zwiększenie natężenia światła wpływa na wartość fotoprądu i fotoprądu nasycenia.
Badanie wpływu barwy światła na zjawisko fotoelektryczne Uczniowie stosują różne filtry optyczne i porównują wyniki. To doświadczenie pomaga zrozumieć rolę częstotliwości światła.
Badanie napięcia hamowania Po zmianie kierunku napięcia uczniowie mogą sprawdzić, jaka wartość napięcia zatrzymuje fotoelektrony i powoduje zanik fotoprądu.
Porównanie wpływu natężenia i częstotliwości światła Uczniowie mogą rozdzielić dwa pojęcia: natężenie światła wpływa na liczbę emitowanych elektronów, a częstotliwość wiąże się z energią pojedynczych fotonów.
Analiza wpływu światła rozproszonego Osłona fotokomórki pozwala omówić, dlaczego w doświadczeniu trzeba ograniczać przypadkowe oświetlenie z otoczenia i kontrolować warunki pomiaru.
Projekt STEM — cyfrowa charakterystyka fotokomórki Uczniowie mogą przygotować pełne badanie: dobrać filtr, ustawić natężenie światła, zmieniać napięcie, zapisać dane, przygotować wykres i opisać zależność między światłem a fotoprądem.
Zastosowanie w fizyce, optyce i STEM
Digital Photoelectric Effect Demonstrator TP2602 szczególnie dobrze sprawdza się w fizyce przy omawianiu efektu fotoelektrycznego, fotonów, energii światła, emisji elektronów, mikroprądów, napięcia hamowania i fizyki kwantowej. W optyce zestaw pomaga wyjaśnić, że światło można badać nie tylko przez odbicie, załamanie i interferencję, ale również przez oddziaływanie z materią na poziomie elektronów. Uczniowie widzą, że barwa światła ma znaczenie nie tylko wizualne, ale także energetyczne. W edukacji technicznej TP2602 można połączyć z tematami fotodetektorów, czujników światła, automatyki, optoelektroniki, paneli pomiarowych i układów sterowania reagujących na światło. W edukacji STEM zestaw pozwala prowadzić lekcję w modelu badawczym: pytanie, hipoteza, pomiar, tabela, wykres, analiza i wniosek. Uczniowie pracują z prawdziwymi danymi, bardzo małymi prądami i zależnościami, które prowadzą do nowoczesnego rozumienia światła.
Współpraca z SenseDisc Pro i iLab V12.0
TP2602 jest zintegrowanym stanowiskiem cyfrowym z wbudowanymi czujnikami napięcia i mikroprądu, dlatego może pracować bez dodatkowego rejestratora. Jednocześnie bardzo dobrze wpisuje się w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Do zajęć rozszerzonych przydatne są: czujnik mikroprądu, czujnik napięcia, czujnik światła, czujnik częstotliwości oraz moduły do rejestracji danych. W połączeniu z iLab V12.0 uczniowie mogą porównywać charakterystyki, zapisywać serie pomiarowe i przygotowywać raporty z doświadczeń. Takie stanowisko pomaga pokazać, że fizyka współczesna może być nauczana doświadczalnie. Uczeń nie tylko słyszy o fotonach i efekcie fotoelektrycznym, ale widzi zależność między światłem, napięciem i fotoprądem na konkretnym wykresie.
Korzyści dla nauczyciela, ucznia i szkoły
Dla nauczyciela TP2602 Digital Photoelectric Effect Demonstrator oznacza gotowe stanowisko do jednego z najważniejszych doświadczeń fizyki współczesnej. Wbudowane czujniki, cyfrowy panel, osłona fotokomórki, regulacja napięcia, regulacja natężenia światła i filtry barwne znacznie ułatwiają przygotowanie lekcji. Dla ucznia to doświadczenie, które pomaga zrozumieć trudny temat w sposób praktyczny. Uczeń widzi, że światło wywołuje fotoprąd, a następnie samodzielnie sprawdza, co dzieje się przy zmianie napięcia, jasności i barwy światła. Dla szkoły to nowoczesne wyposażenie pracowni fizycznej i STEM, szczególnie wartościowe przy realizacji zagadnień z optyki, elektryczności i podstaw fizyki kwantowej. Zestaw pozwala prowadzić doświadczenie, które w klasycznej wersji bywa trudne z powodu bardzo małych prądów i podatności na zakłócenia.
Bezpieczeństwo i prawidłowe użytkowanie
TP2602 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem pracy należy prawidłowo zamocować fotokomórkę, założyć osłonę, sprawdzić połączenia, dobrać filtr optyczny i ustawić źródło światła. Nie należy otwierać osłony fotokomórki podczas pomiaru, jeśli doświadczenie wymaga ograniczenia światła rozproszonego. Filtry optyczne trzeba wkładać ostrożnie w przeznaczone do tego gniazda, aby ich nie zarysować ani nie zabrudzić. Podczas pracy z regulacją napięcia należy zmieniać ustawienia stopniowo i obserwować wskazania mikroprądu. Po zakończeniu doświadczenia warto wyłączyć źródło światła, odłączyć przewody, zabezpieczyć filtry, przykryć fotokomórkę i przechowywać zestaw w suchym miejscu, najlepiej z elementem pochłaniającym wilgoć.
