SenseDisc Pro Advanced, GPS, akcelerometr, barometr, wysokościomierz plus 22 moduły i sondy do przedmiotów przyrodniczych

SenseDisc Pro Advanced — kompletna cyfrowa pracownia przyrodnicza

SenseDisc Pro Advanced to najbardziej rozbudowana i zunifikowana konfiguracja systemu SenseDisc Pro, przygotowana dla placówek, które chcą prowadzić doświadczenia z wielu obszarów nauk przyrodniczych w jednym, spójnym środowisku pomiarowym. W Copyservice Sklep Multimedia rekomendujemy ten zestaw szkołom podstawowym, szkołom ponadpodstawowym, technikom, uczelniom, pracowniom STEM, ośrodkom doskonalenia nauczycieli i centrom szkoleniowym, które oczekują rozwiązania nie tylko do jednego przedmiotu, ale do całej nowoczesnej pracowni.

Zestaw Advanced łączy czujniki do fizyki, chemii, biologii, geografii, ekologii, ochrony środowiska i fizjologii człowieka. Umożliwia realizację doświadczeń z obwodów elektrycznych, termodynamiki, mechaniki, optyki, akustyki, ciśnienia, roztworów, pH, przewodności, jakości wody, powietrza, promieniowania UV, tętna i badań środowiskowych. Dzięki temu jedna stacja bazowa i jeden pakiet sond mogą obsługiwać wiele scenariuszy lekcyjnych, wiele klas i wielu nauczycieli.

Największą wartością tego zestawu jest praktyczna nauka przez pomiar. Uczeń nie tylko słyszy o zjawisku — on je bada, mierzy, obserwuje zmianę wartości, analizuje wykres, porównuje wyniki i formułuje wnioski. To dokładnie ten kierunek, którego potrzebuje współczesna edukacja przyrodnicza: mniej biernego odtwarzania, więcej samodzielnego badania.

Zestaw zgodny z kierunkiem polskiej podstawy programowej

SenseDisc Pro Advanced wspiera realizację podstawy programowej na wielu przedmiotach. W dokumentach podstawy programowej podkreślono znaczenie doświadczeń, obserwacji, badania otoczenia, dokumentowania wyników oraz wykorzystywania technologii cyfrowych do obliczeń, przetwarzania informacji i prezentacji danych. W geografii zwraca się uwagę na rozumienie środowiska geograficznego, ocenę działalności człowieka w środowisku i zajęcia terenowe; w przyrodzie i przedmiotach przyrodniczych ważne są obserwacja, badanie, doświadczanie i dokumentowanie działań.

W praktyce SenseDisc Pro Advanced pozwala realizować:

Fizykę — ruch, siły, prąd elektryczny, napięcie, natężenie, opór, temperaturę, światło, dźwięk, ciśnienie, pomiar czasu i analizę wykresów.

Chemię — pH, przewodność roztworów, temperaturę reakcji, tlen rozpuszczony, CO₂, analizę barwnych roztworów, mętność i właściwości substancji.

Biologię — warunki życia organizmów, fotosyntezę, oddychanie, tętno, światło, wilgotność, temperaturę i parametry środowiskowe.

Geografię — mikroklimat, światło, wilgotność, CO₂, UV, jakość wody, badania terenowe i wpływ człowieka na środowisko.

Ekologię i ochronę środowiska — wodę, powietrze, hałas, nasłonecznienie, jakość roztworów, zmiany środowiskowe i dokumentowanie wyników pomiarów.

Fizjologię i edukację zdrowotną — tętno, reakcję organizmu na wysiłek, wpływ warunków otoczenia i elementy profilaktyki zdrowia.

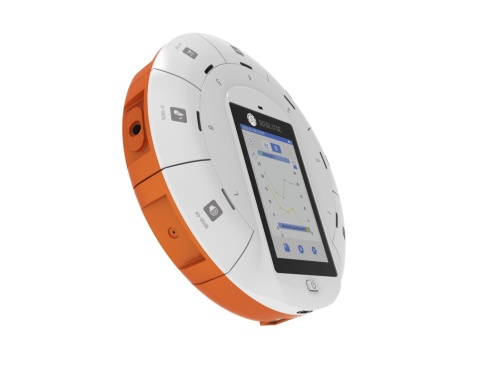

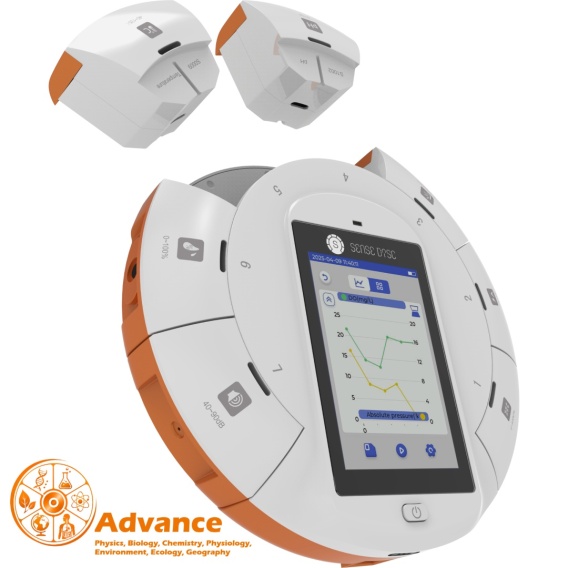

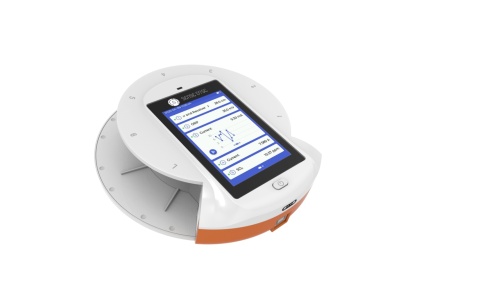

Stacja bazowa SenseDisc Pro SD0080 — serce zestawu Advanced

W centrum zestawu znajduje się SenseDisc Pro SD0080, czyli przenośna stacja bazowa i rejestrator danych. Urządzenie obsługuje 7 kanałów pomiarowych jednocześnie, dzięki czemu można prowadzić doświadczenia wieloparametrowe, np. równocześnie mierzyć napięcie i prąd, temperaturę i ciśnienie, pH i przewodność, światło i UV albo CO₂ i wilgotność.

Stacja posiada 3,5-calowy ekran dotykowy, który pozwala prowadzić pomiary bez komputera. Dane mogą być prezentowane jako wartość liczbowa, wykres/krzywa lub tarcza/wskaźnik, a w oprogramowaniu iLab V12.0 można je dalej analizować, zapisywać, zestawiać w tabelach i eksportować do raportów. SenseDisc Pro obsługuje pracę przewodową i bezprzewodową, czujniki hot-plug oraz współpracę z komputerami i urządzeniami mobilnymi.

Urządzenie ma również czujniki wbudowane: akcelerometr 3-osiowy, GPS oraz barometr z wysokościomierzem. To oznacza, że już sama stacja bazowa ma wartość pomiarową, a zestaw Advanced dodatkowo rozszerza ją o szeroką grupę sond przedmiotowych.

Praca bez komputera i z komputerem — wygoda w klasie, laboratorium i terenie

SenseDisc Pro Advanced może działać samodzielnie, co jest dużą przewagą nad konkurencyjnymi rozwiązaniami spotykanymi na rynku. Nauczyciel nie musi za każdym razem uruchamiać stanowiska komputerowego, aby pokazać uczniom wynik. Pomiar można rozpocząć bezpośrednio na ekranie stacji, a dane odczytywać w czasie rzeczywistym. W trybie listy widoczne są aktywne kanały, nazwy czujników i bieżące wartości. W trybie graficznym czujniki mogą być prezentowane bardziej intuicyjnie. Dla młodszych uczniów świetnie sprawdza się widok tarczy lub wartości liczbowej, a dla starszych — wykres, tabela i analiza danych.

W pracowni przyrodniczej lub podczas bardziej zaawansowanych zajęć można również wykorzystać iLab V12.0, czyli oprogramowanie dostarczane z zestawem nieodpłatnie, z licencją wieczystą. Program pozwala projektować doświadczenia, zbierać i zapisywać dane, tworzyć wykresy, tabele, obliczenia i raporty. SenseDisc Pro Advanced wspiera też korzystanie z gotowych szablonów eksperymentów, co ułatwia prowadzenie zajęć i skraca czas przygotowania lekcji.

iLab V12.0 — bezpłatne oprogramowanie z licencją wieczystą

Wraz z zakupem SenseDisc Pro Advanced użytkownik otrzymuje iLab V12.0 nieodpłatnie, z licencją wieczystą. Dla szkoły jest to bardzo ważna korzyść budżetowa — środowisko do obsługi pomiarów, analizy danych i raportowania jest częścią zestawu, a nie dodatkowym kosztem. iLab V12.0 umożliwia: projektowanie doświadczeń, wybór i konfigurację czujników, zbieranie danych w czasie rzeczywistym, zapis wyników jako tabela lub wykres, analizę krzywych, porównywanie pomiarów, obliczenia statystyczne, eksport danych, przygotowanie raportów z doświadczeń, korzystanie z gotowych szablonów eksperymentów.

W praktyce oznacza to, że nauczyciel może przeprowadzić całą lekcję badawczą: od pytania problemowego, przez pomiar, po wykres, analizę i wnioski. Uczniowie uczą się pracy z danymi, a nie tylko zapamiętywania definicji.

SenseDisc Pro Advanced jako inwestycja w całą pracownię

Zestaw Advanced szczególnie dobrze sprawdza się tam, gdzie jedna pracownia ma obsługiwać wielu nauczycieli i wiele przedmiotów. Dyrektor szkoły nie kupuje osobnego systemu do fizyki, osobnego do chemii i osobnego do biologii — inwestuje w rozbudowaną platformę, która może być wykorzystywana w kilku obszarach.

To oznacza większą efektywność budżetu, lepsze wykorzystanie sprzętu i łatwiejszą organizację pracowni. Zestaw można rozbudowywać o kolejne czujniki, dodatkowe stacje bazowe, stację ładowania, osprzęt laboratoryjny i zestawy terenowe. SenseDisc Pro jako platforma obsługuje ponad 60 typów sensorów, co daje bardzo szeroką skalowalność.

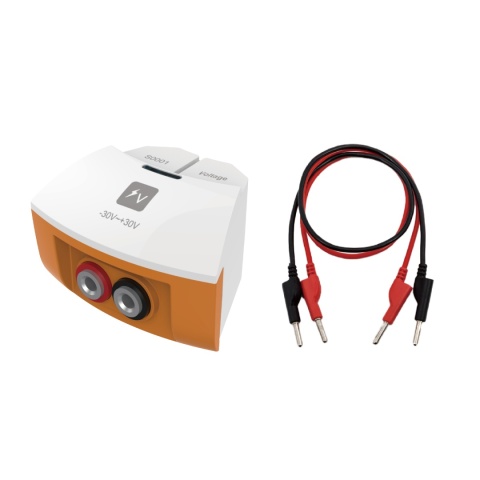

S0001 Voltage — napięcie -30 V do +30 V

S0001 Voltage Sensor służy do pomiaru napięcia elektrycznego w zakresie od -30 V do +30 V. To podstawowa sonda do doświadczeń z obwodami elektrycznymi, źródłami napięcia, odbiornikami, prawem Ohma, połączeniami szeregowymi i równoległymi oraz charakterystykami elementów. Pomiar wykonywany jest przez podłączenie sondy równolegle do badanego elementu. Uczeń może zmierzyć napięcie na baterii, rezystorze, żarówce, diodzie lub kondensatorze i zobaczyć zmianę wartości na ekranie lub wykresie. W połączeniu z czujnikiem prądu S0005 umożliwia tworzenie charakterystyk I-U i obliczanie oporu, mocy oraz energii elektrycznej.

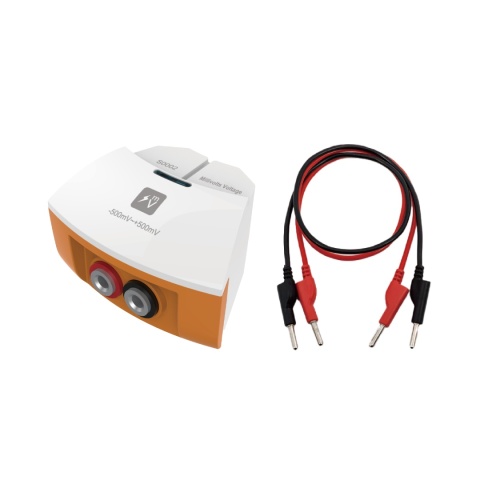

S0002 Low Voltage — niskie napięcie -500 mV do +500 mV

S0002 Low Voltage Sensor mierzy małe napięcia w zakresie od -500 mV do +500 mV. Sprawdza się tam, gdzie potrzebna jest większa czułość niż przy standardowym czujniku napięcia. Można go wykorzystać do pomiarów słabych sygnałów elektrycznych, doświadczeń z indukcją elektromagnetyczną, elementami pomiarowymi, małymi zmianami napięcia oraz układami, w których istotne są subtelne różnice potencjałów. Pomiar odbywa się przez podłączenie równoległe do badanego źródła lub elementu. Dla ucznia to dobry sposób na zrozumienie, że zjawiska fizyczne mogą generować bardzo małe, ale mierzalne sygnały.

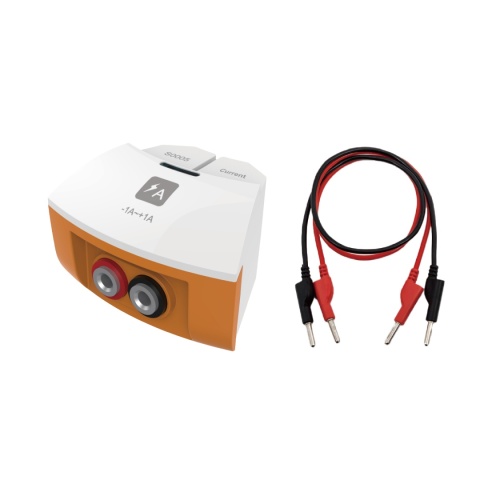

S0005 Current — natężenie prądu -1 A do +1 A

S0005 Current Sensor służy do pomiaru natężenia prądu w zakresie od -1 A do +1 A. Czujnik podłącza się szeregowo z badanym elementem obwodu. Sonda pozwala badać prąd płynący przez rezystor, żarówkę, diodę, układ połączeń szeregowych i równoległych oraz zmiany natężenia przy zmianie napięcia lub oporu. W połączeniu z sondą napięcia uczniowie mogą realizować doświadczenia z prawa Ohma i tworzyć wykresy zależności prądu od napięcia. To moduł niezbędny do praktycznej nauki elektryczności w szkole podstawowej i ponadpodstawowej.

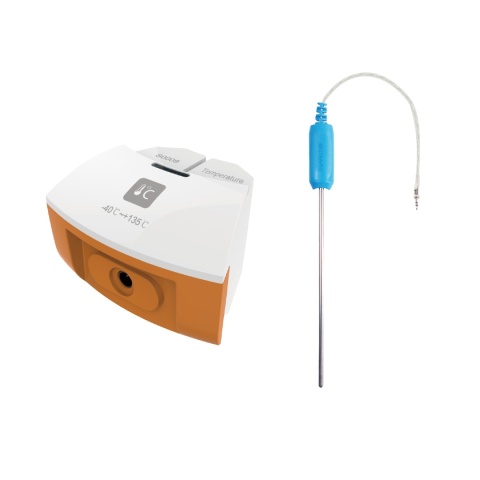

S0009 Temperature — temperatura ciał stałych i cieczy -40°C do +135°C

S0009 Temperature Sensor mierzy temperaturę ciał stałych i cieczy w zakresie od -40°C do +135°C. Sprawdzi się w fizyce, chemii, biologii i ekologii. Pomiar polega na umieszczeniu sondy w cieczy lub kontakcie z badanym obiektem. Uczniowie mogą badać ogrzewanie i stygnięcie wody, reakcje egzotermiczne i endotermiczne, przewodnictwo cieplne, wpływ temperatury na rozpuszczalność oraz warunki środowiskowe. Dzięki rejestracji cyfrowej można obserwować pełną krzywą zmian temperatury w czasie.

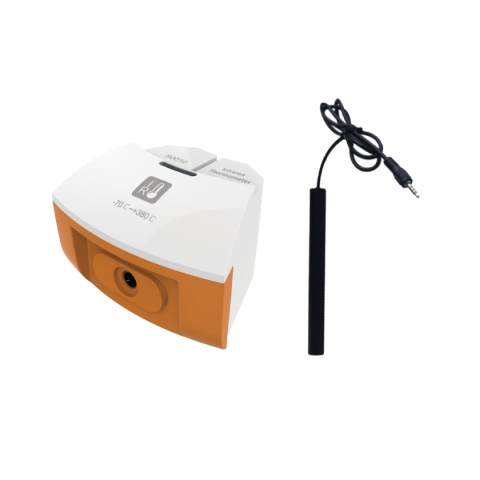

S0010 Infrared Thermometer — temperatura IR -70°C do +380°C

S0010 Infrared Thermometer umożliwia bezkontaktowy pomiar temperatury powierzchni w zakresie od -70°C do +380°C. Pomiar odbywa się przez skierowanie czujnika na badaną powierzchnię. Moduł świetnie sprawdza się przy badaniu nagrzewania powierzchni, porównywaniu asfaltu, trawy, betonu i metalu, analizie strat ciepła, obserwacji efektu nasłonecznienia oraz doświadczeniach z termoregulacją i mikroklimatem. To bardzo praktyczny czujnik do geografii, fizyki, ekologii i edukacji środowiskowej.

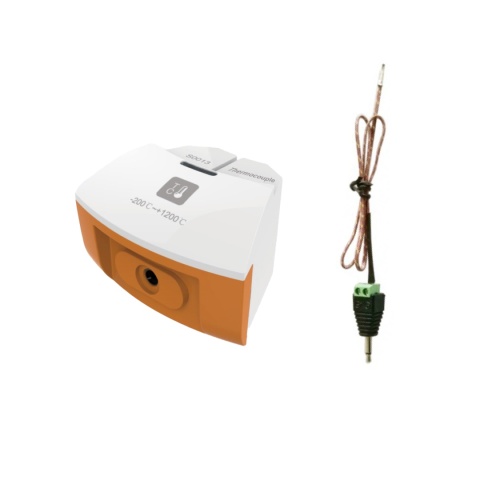

S0013 Thermocouple — temperatura wysokich zakresów -200°C do +1200°C

S0013 Thermocouple mierzy temperaturę w bardzo szerokim zakresie od -200°C do +1200°C. Termopara działa na zasadzie pomiaru napięcia termoelektrycznego powstającego na połączeniu różnych metali. Sonda jest przydatna przy doświadczeniach wymagających szerszego zakresu niż standardowy termometr: ogrzewanie materiałów, pomiar wysokich temperatur, porównanie źródeł ciepła, badanie zmian temperatury w układach laboratoryjnych. To czujnik szczególnie wartościowy w szkołach ponadpodstawowych, technikach i pracowniach technicznych.

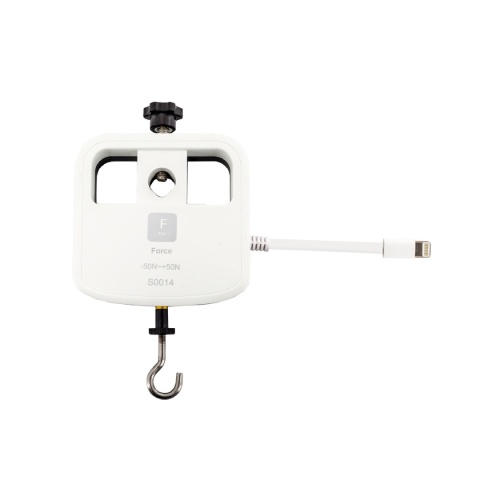

S0014 Force — dynamometr -50 N do +50 N

S0014 Force Sensor mierzy siłę w zakresie od -50 N do +50 N. Może pracować jako cyfrowy dynamometr. Sonda umożliwia badanie siły tarcia, ciężaru, siły sprężystości, prawa Hooke’a, równowagi sił i II zasady dynamiki Newtona. Pomiar wykonywany jest przez przyłożenie siły do czujnika w osi pomiaru. W połączeniu z czujnikiem ruchu można analizować zależność między siłą, masą i ruchem obiektu.

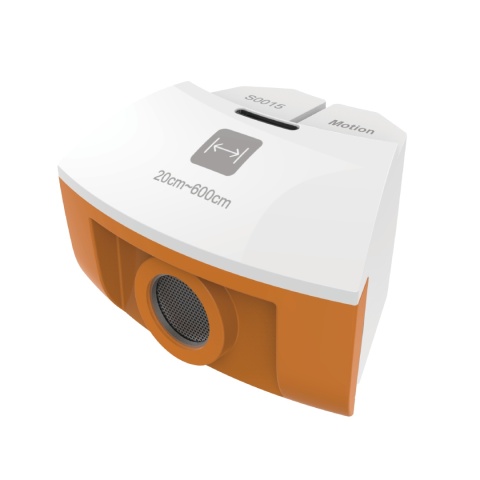

S0015 Motion — ruch i odległość 0,2–6 m

S0015 Motion Sensor mierzy położenie obiektu w zakresie od 0,2 m do 6 m. Czujnik pozwala analizować ruch w czasie rzeczywistym.Uczeń może obserwować wykres położenia, ruch jednostajny, ruch zmienny, przyspieszanie, hamowanie, oscylacje i ruch obiektu względem czujnika. Dzięki temu wykres ruchu przestaje być abstrakcyjnym rysunkiem — staje się zapisem rzeczywistego doświadczenia.

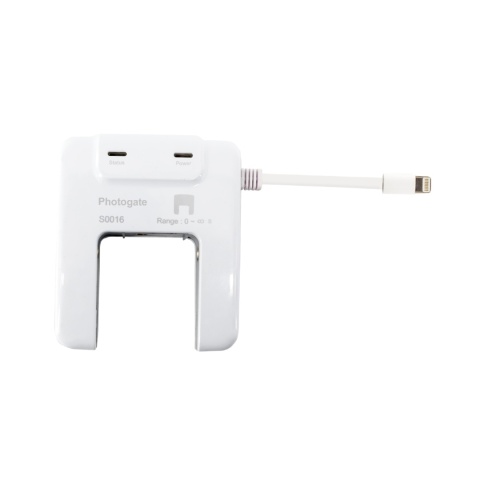

S0016 Photogate — fotokomórka 0–∞ s

S0016 Photogate Sensor służy do precyzyjnego pomiaru czasu w zakresie 0–∞ s. Działa przez rejestrację momentu przerwania wiązki światła przez poruszający się obiekt. Fotobramka pozwala mierzyć czas przejazdu, prędkość, przyspieszenie, ruch po równi pochyłej, ruch wahadła i ruch okresowy. Jest znacznie dokładniejsza niż ręczny stoper i pozwala uczniom zrozumieć znaczenie dokładności pomiarowej.

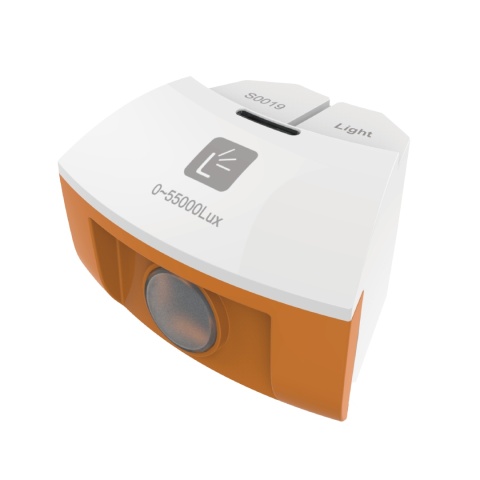

S0019 Light — natężenie oświetlenia 0–55 000 lux

S0019 Light Sensor mierzy natężenie oświetlenia w zakresie od 0 do 55 000 lux. Czujnik można wykorzystać do doświadczeń z optyki, natężenia światła, fotosyntezy, nasłonecznienia, warunków wzrostu roślin, mikroklimatu i badań środowiskowych. Pomiar polega na rejestrowaniu światła padającego na detektor.

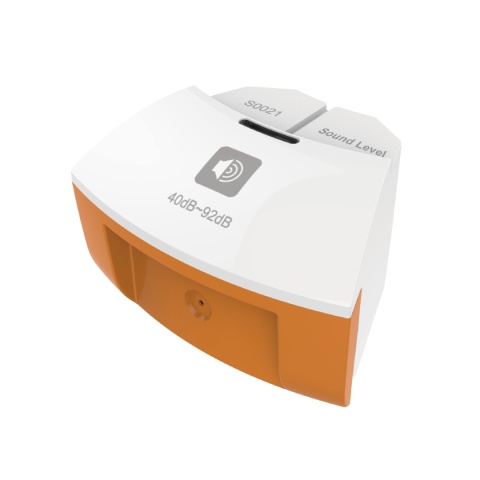

S0021 Sound — natężenie dźwięku 40–92 dB

S0021 Sound Sensor mierzy poziom natężenia dźwięku w zakresie od 40 dB do 92 dB. Sonda pozwala badać hałas w szkole, natężenie dźwięku różnych źródeł, tłumienie dźwięku, akustykę pomieszczeń i wpływ odległości od źródła. To praktyczne narzędzie do fizyki, geografii, ekologii i edukacji zdrowotnej.

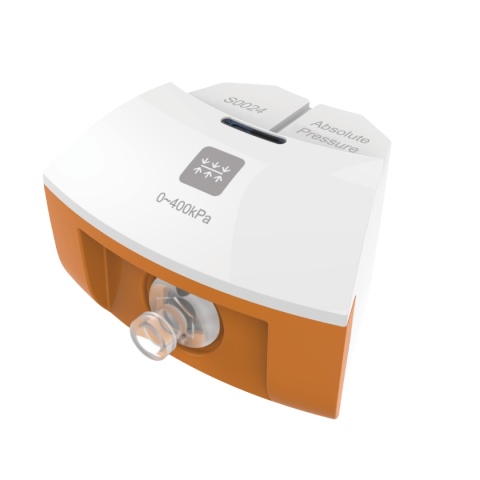

S0024 Absolute Pressure — ciśnienie bezwzględne 0–400 kPa

S0024 Absolute Pressure Sensor mierzy ciśnienie bezwzględne w zakresie od 0 do 400 kPa. Czujnik pozwala badać gazy, układy zamknięte, zależność ciśnienia od objętości, sprężanie i rozprężanie, zmiany ciśnienia w czasie oraz zjawiska związane z atmosferą. Pomiar odbywa się po podłączeniu czujnika do badanego układu ciśnieniowego.

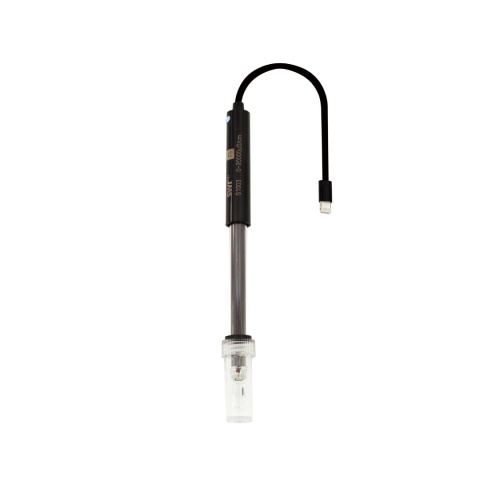

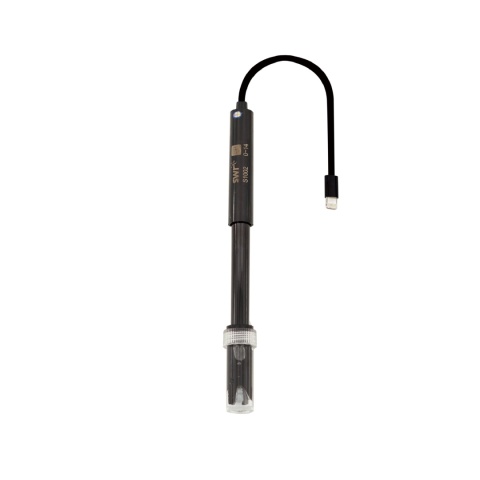

S1002 pH — kwasowość i zasadowość roztworów 0–14

S1002 pH Sensor mierzy odczyn kwasowo-zasadowy roztworów w zakresie 0–14 pH. Pomiar polega na zanurzeniu elektrody w badanej cieczy. Uczniowie mogą badać pH wody, napojów, substancji codziennego użytku, roztworów chemicznych, próbek środowiskowych i gleby po ekstrakcji. To podstawowy czujnik do chemii, biologii i ekologii.

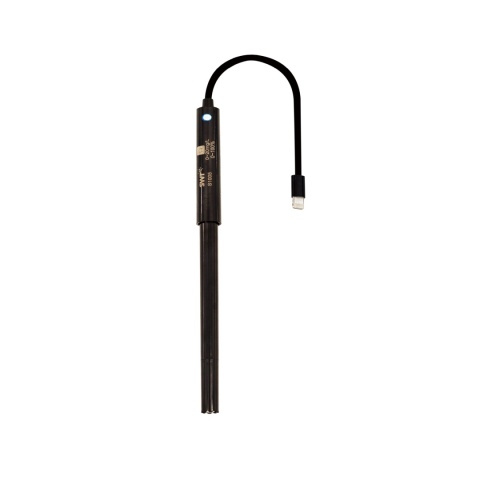

S1003 Conductivity — przewodność roztworów

S1003 Conductivity Sensor służy do pomiaru przewodności roztworów. W konfiguracjach SenseDisc zakres pracy tego czujnika jest wykorzystywany do badania roztworów jonowych, elektrolitów i jakości wody. Pomiar polega na zanurzeniu sondy w roztworze i rejestracji przewodnictwa elektrycznego cieczy. Uczniowie mogą porównywać wodę destylowaną, kranową i mineralną, badać wpływ soli na przewodność oraz omawiać dysocjację jonową.

S1005 Dissolved Oxygen / Oxygen Sensor DO/O₂ — 0–20 mg/l

S1005 DO/O₂ Sensor mierzy tlen rozpuszczony w wodzie w zakresie 0–20 mg/l oraz tlen w ujęciu procentowym zależnie od trybu pracy. Sonda pozwala badać jakość wody, natlenienie, wpływ temperatury na ilość tlenu, napowietrzanie, fotosyntezę roślin wodnych i warunki życia organizmów wodnych.

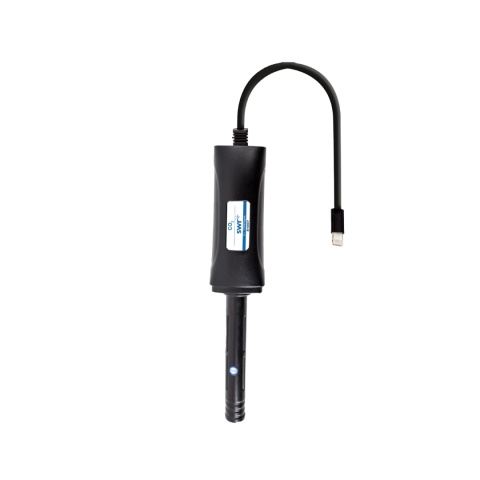

S1007 Gas CO₂ — dwutlenek węgla

S1007 CO₂ Gas Sensor mierzy stężenie dwutlenku węgla w powietrzu. Czujnik może być wykorzystywany do badania jakości powietrza w klasie, wentylacji, oddychania, fotosyntezy, wpływu liczby osób w sali i zmian CO₂ w czasie. Pomiar polega na rejestrowaniu stężenia CO₂ w otoczeniu czujnika. To bardzo dobry moduł do biologii, geografii, ekologii i edukacji zdrowotnej.

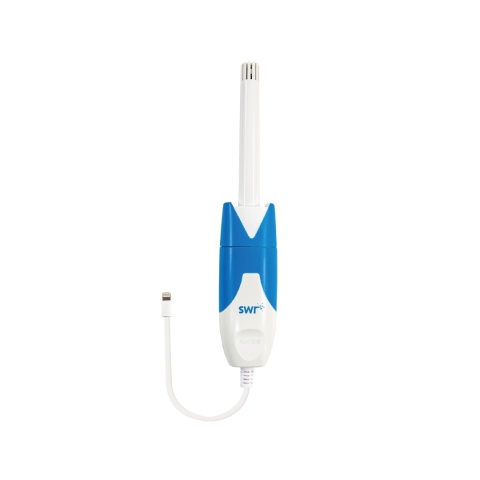

S1008 Relative Humidity — wilgotność 0–100%

S1008 Relative Humidity Sensor mierzy wilgotność względną powietrza w zakresie 0–100%. Czujnik pozwala badać mikroklimat sali, pogodę, warunki wzrostu roślin, transpirację, komfort człowieka i zależność wilgotności od temperatury oraz otoczenia.

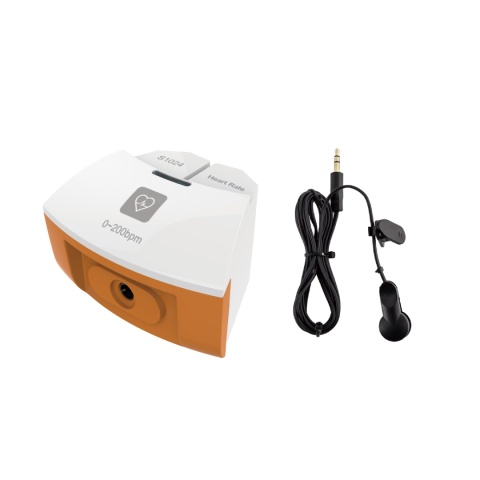

S1024 Heart Rate — tętno 0–200 bpm

S1024 Heart Rate Sensor mierzy tętno człowieka w zakresie 0–200 bpm.Pomiar wykonywany jest z użyciem klipsa nausznego. Sonda pozwala badać tętno w spoczynku, po wysiłku, podczas odpoczynku i regeneracji. Jest przydatna w biologii człowieka, fizjologii, wychowaniu fizycznym i edukacji zdrowotnej.

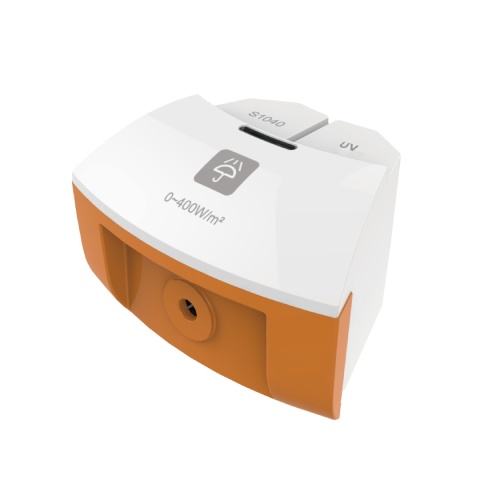

S1040 UV — promieniowanie UV 0–400 W/m²

S1040 UV Sensor mierzy promieniowanie ultrafioletowe w zakresie 0–400 W/m². Czujnik pozwala porównywać UV na słońcu, w cieniu, za szybą, pod filtrem lub materiałem ochronnym. Wspiera tematy związane z promieniowaniem słonecznym, zdrowiem, ochroną skóry, atmosferą i środowiskiem.

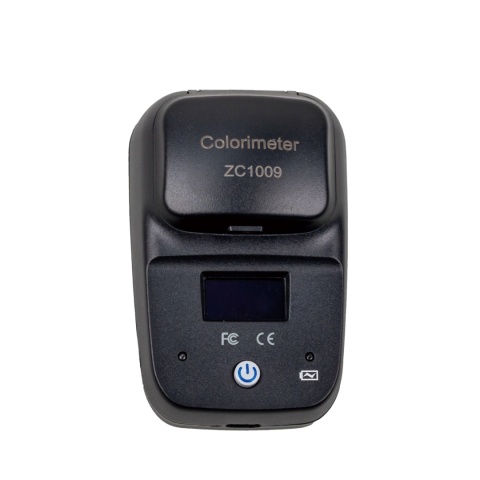

ZC1009 Colorimeter — kolorymetr

ZC1009 Colorimeter służy do pomiaru przepuszczalności światła przez roztwór. Moduł umożliwia analizę barwnych próbek, porównywanie stężeń, obserwację zmian barwy podczas reakcji i bardziej obiektywną ocenę roztworów niż ocena wzrokowa. Sprawdza się w chemii, biologii, biochemii i badaniach środowiskowych.

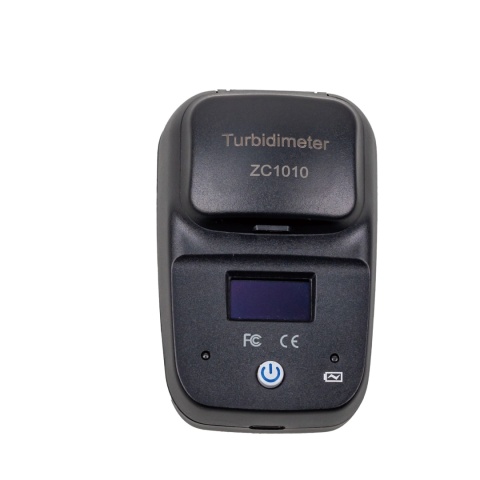

ZC1010 Turbidimeter — turbidymetr / mętność

ZC1010 Turbidimeter służy do pomiaru mętności cieczy. Czujnik analizuje rozproszenie światła przez cząstki zawieszone w próbce. Uczniowie mogą badać jakość wody, efekty filtracji, sedymentację, próbki środowiskowe i różnice między wodą czystą a zanieczyszczoną.

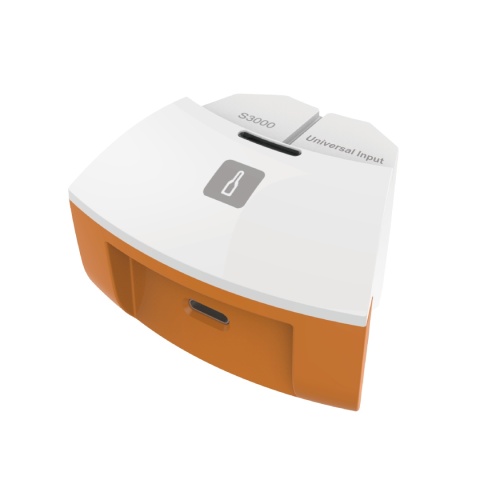

S3000 Universal Port — złącze uniwersalne

S3000 Universal Port pozwala podłączać dodatkowe sondy i rozszerzać zestaw o kolejne moduły. Dzięki temu SenseDisc Pro Advanced może rozwijać się razem z pracownią. Szkoła może dokupić kolejne sondy, dodatkowe stacje bazowe, stację ładowania lub osprzęt laboratoryjny.

Przykładowe doświadczenia z SenseDisc Pro Advanced

Prawo Ohma — pomiar napięcia i prądu, tworzenie charakterystyki I-U, obliczanie oporu.

Ładowanie i rozładowanie kondensatora — rejestracja zmian napięcia i prądu w czasie.

Ruch jednostajny i przyspieszony — pomiar położenia obiektu czujnikiem Motion.

Siła tarcia i prawo Hooke’a — pomiar siły dynamometrem cyfrowym.

Pomiar czasu fotobramką — ruch po równi pochyłej, wahadło, prędkość i przyspieszenie.

Ogrzewanie i stygnięcie cieczy — cyfrowa krzywa temperatury.

Badanie pH i przewodności wody — analiza jakości próbek i roztworów.

Tlen rozpuszczony w wodzie — porównanie próbek wody zimnej, ciepłej, stojącej i napowietrzonej.

CO₂ w klasie — pomiar przed lekcją, w czasie zajęć i po wietrzeniu.

Mapa hałasu szkoły — pomiar natężenia dźwięku w różnych miejscach.

Promieniowanie UV — porównanie słońca, cienia, szyby i filtrów.

Tętno po wysiłku — analiza reakcji organizmu i czasu regeneracji.

Mętność roztworów i przepuszczalność światła — badanie próbek środowiskowych i reakcji barwnych.

Jak używać zestawu na lekcji?

Najprostszy scenariusz pracy polega na wybraniu problemu badawczego, podłączeniu odpowiednich sond, uruchomieniu pomiaru z poziomu stacji SenseDisc Pro lub iLab V12.0, zapisaniu danych i wspólnej analizie wyników. W młodszych klasach warto zaczynać od wartości liczbowych i prostych porównań: cieplej–zimniej, jaśniej–ciemniej, głośniej–ciszej, większe–mniejsze pH. W starszych klasach można przechodzić do wykresów, tabel, średnich, dopasowania krzywych, zależności funkcyjnych i raportów. W pracy grupowej każda grupa może badać inny parametr, a następnie wyniki mogą zostać połączone w jeden raport. Takie podejście szczególnie dobrze sprawdza się w projektach STEM, ekologicznych i międzyprzedmiotowych.

Możliwość rozbudowy zestawu

SenseDisc Pro Advanced jest już konfiguracją bardzo szeroką, ale można go dalej rozbudowywać. W zależności od profilu pracowni warto rozważyć dodatkowe czujniki jonoselektywne, czujnik EKG, respiracji, ciśnienia krwi, czujniki gazowe, czujnik temperatury i wilgotności gleby, czujnik zasolenia, ORP oraz dodatkowe stacje bazowe do pracy grupowej. Warto też doposażyć pracownię w osprzęt laboratoryjny: statywy, uchwyty, przewody, zestawy elektryczne, kuwety, probówki, pipety, cylindry, pojemniki na próbki, zestawy filtracyjne, równię pochyłą, sprężyny, wózki i stację ładowania SenseDisc Pro.

Korzyści dla szkoły, nauczyciela i ucznia

Dla szkoły SenseDisc Pro Advanced to rozbudowana, wieloprzedmiotowa inwestycja w nowoczesną pracownię przyrodniczą. Jeden zestaw może obsługiwać wiele działów nauczania i wielu nauczycieli. Dla nauczyciela to gotowe narzędzie do prowadzenia doświadczeń, które ogranicza ręczne notowanie i pozwala więcej czasu poświęcić na analizę zjawisk. Dla ucznia to nauka przez działanie — pomiar, wykres, tabela, wniosek. Największą wartością zestawu jest to, że pomaga przejść od opowiadania o nauce do jej praktycznego uprawiania. Uczeń widzi, że napięcie, prąd, temperatura, pH, CO₂, dźwięk, światło, tętno czy mętność wody to nie tylko pojęcia z podręcznika, ale realne wielkości, które można zmierzyć i zrozumieć.
