Inteligentny zasilacz laboratoryjny, do fizyki, elektrotechniki i edukacji STEM, do zasilania szkolnych układów elektrycznych

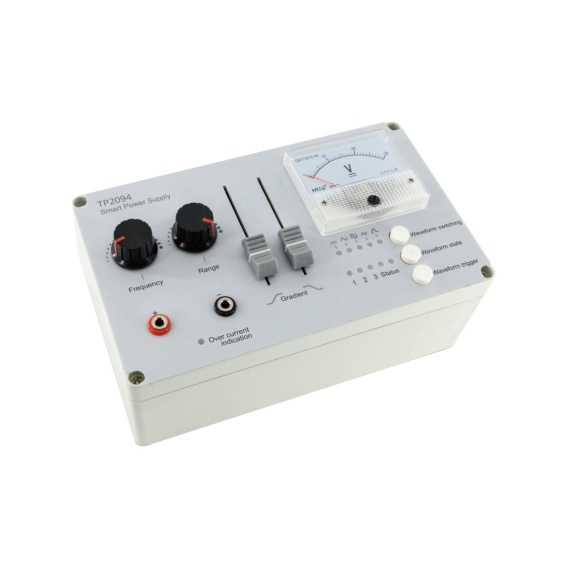

TP2094 Intelligent Power Supply — uniwersalne źródło zasilania do doświadczeń elektrycznych i elektromagnetycznych

Intelligent Power Supply TP2094 / Inteligentny zasilacz laboratoryjny to nowoczesny zasilacz dydaktyczny do pracowni fizycznej, technicznej i STEM. W Sklep Multimedia polecamy go jako praktyczne wyposażenie stanowisk do doświadczeń z elektryczności i elektromagnetyzmu, ponieważ jeden kompaktowy moduł może zastąpić kilka prostszych źródeł zasilania. Model TP2094 został zaprojektowany do współpracy z różnymi szkolnymi zestawami doświadczalnymi. SWR wskazuje, że urządzenie może być używane m.in. do doświadczeń z indukcji elektromagnetycznej, efektu magnetycznego prądu, zależności między zmiennym polem elektrycznym i generowanym polem magnetycznym oraz rezonansem elektrycznym. Największą wartością dydaktyczną TP2094 jest elastyczność. Nauczyciel może korzystać z napięcia stałego, ale może też przełączyć urządzenie na różne przebiegi zmienne i regulować ich parametry. Dzięki temu uczniowie widzą, że zasilacz nie jest tylko „źródłem prądu”, ale narzędziem do świadomego kształtowania warunków doświadczenia.

Do czego służy zasilacz TP2094?

Zasilacz TP2094 służy do zasilania szkolnych układów elektrycznych, elektronicznych i elektromagnetycznych. Pozwala przygotowywać doświadczenia wymagające regulowanego napięcia, zmiennej częstotliwości oraz różnych kształtów przebiegu napięcia. W praktyce szkolnej TP2094 można wykorzystać do omawiania: prawa Ohma, charakterystyki prądowo-napięciowej żarówki, połączeń szeregowych i równoległych rezystorów, połączeń szeregowych i równoległych kondensatorów, ładowania i rozładowywania kondensatora, indukcji elektromagnetycznej, prądu indukowanego, efektu magnetycznego prądu, działania cewek, zależności między przebiegiem napięcia a zjawiskiem w obwodzie, rezonansu elektrycznego. SWR wskazuje również, że zasilacz może być używany do pomiaru siły elektromotorycznej i oporu wewnętrznego źródła zasilania, badania charakterystyki małej żarówki, prawa Ohma oraz doświadczeń z kondensatorami, indukcją i rezonansem.

Dlaczego inteligentny zasilacz jest tak ważny w pracowni fizycznej?

W wielu doświadczeniach elektrycznych sam układ pomiarowy nie wystarczy. Potrzebne jest stabilne, regulowane i bezpieczne źródło zasilania. Jeśli zasilacz pozwala zmieniać napięcie, częstotliwość i kształt przebiegu, nauczyciel może pokazać znacznie więcej zjawisk niż przy użyciu prostego zasilacza bateryjnego. TP2094 pozwala płynnie regulować wartość szczytową napięcia w zakresie 1–20 V oraz częstotliwość przebiegu w zakresie 1–10000 Hz. Dzięki temu uczniowie mogą badać, co dzieje się w obwodzie, gdy zmieniamy nie tylko wartość napięcia, ale również jego charakter. To bardzo ważne przy tematach takich jak prąd przemienny, cewki, kondensatory, rezonans czy indukcja elektromagnetyczna. Uczniowie nie tylko podłączają obwód, ale uczą się, że parametry sygnału mają bezpośredni wpływ na wynik doświadczenia.

Pięć typów przebiegów — jeden zasilacz, wiele doświadczeń

TP2094 może generować pięć rodzajów napięcia: prąd stały, przebieg sinusoidalny, prostokątny, trójkątny i trapezowy. To ogromna korzyść dydaktyczna, ponieważ każdy z tych przebiegów można wykorzystać do pokazania innego aspektu zjawisk elektrycznych. Prąd stały sprawdza się przy podstawowych obwodach, prawie Ohma, rezystorach, żarówkach i pomiarach napięcia oraz natężenia. Przebieg sinusoidalny dobrze wprowadza temat prądu przemiennego. Przebieg prostokątny jest przydatny przy obserwacji przełączania i zjawisk impulsowych. Przebieg trójkątny i trapezowy pozwalają omawiać zmianę napięcia w czasie, łagodne narastanie, opadanie oraz wpływ nachylenia zboczy. Dzięki temu uczniowie mogą zobaczyć, że „prąd zmienny” nie musi oznaczać tylko jednej postaci sygnału. Różne przebiegi mogą wywoływać różne efekty w obwodzie, szczególnie gdy w układzie pojawiają się cewki i kondensatory.

Regulacja amplitudy, częstotliwości i nachylenia zboczy

SWR wskazuje, że częstotliwość napięcia wyjściowego można regulować pokrętłem częstotliwości, a wartość szczytową napięcia pokrętłem amplitudy. Urządzenie posiada także regulator nachylenia, który pozwala zmieniać zbocze narastające i opadające przebiegu napięcia. To bardzo praktyczne rozwiązanie w edukacji. Uczniowie mogą wykonać doświadczenie w kilku seriach i sprawdzić, jak zmiana jednego parametru wpływa na zachowanie układu. Mogą zmieniać tylko napięcie, tylko częstotliwość albo tylko nachylenie zbocza. Takie podejście bardzo dobrze rozwija myślenie eksperymentalne. Uczeń nie tylko obserwuje wynik, ale uczy się kontrolować zmienne i formułować wnioski na podstawie porównania danych.

Tryby wyzwalania i praca ciągła

TP2094 pozwala przełączać cztery stany pracy: wyzwolenie jednego przebiegu, dwóch przebiegów, trzech przebiegów oraz wyjście ciągłe. Dzięki temu nauczyciel może dobrać sposób generowania sygnału do konkretnego doświadczenia. Tryb pojedynczego impulsu lub krótkiej sekwencji bardzo dobrze sprawdza się przy doświadczeniach, w których uczniowie chcą obserwować jednorazową zmianę w obwodzie, np. reakcję cewki lub kondensatora. Praca ciągła jest wygodna przy obserwacji stabilnych przebiegów, rezonansu lub efektów zależnych od częstotliwości. To duża zaleta w pracowni, ponieważ jeden zasilacz może służyć zarówno do prostych doświadczeń szkolnych, jak i bardziej zaawansowanych demonstracji z analizą przebiegów.

Zabezpieczenie przeciążeniowe — większa kontrola i bezpieczeństwo

SWR wskazuje, że TP2094 posiada wbudowaną funkcję zabezpieczenia przeciążeniowego. Gdy prąd w obwodzie jest zbyt duży, zasilacz automatycznie odcina wyjście, a stan jest sygnalizowany kontrolką nadprądową. To szczególnie ważne w pracowni szkolnej. Podczas nauki uczniowie mogą pomylić połączenia, przypadkowo zrobić zwarcie albo dobrać niewłaściwy element obciążenia. Zabezpieczenie przeciążeniowe pomaga chronić zarówno układ doświadczalny, jak i sam zasilacz. Oczywiście zabezpieczenie nie zastępuje zasad BHP. Uczniowie nadal powinni pracować pod nadzorem nauczyciela, a obwody powinny być sprawdzane przed uruchomieniem. Daje ono jednak dodatkowy poziom ochrony i ułatwia organizację zajęć.

Jakie doświadczenia można wykonać?

Prawo Ohma Uczniowie mogą zasilać prosty obwód z rezystorem, zmieniać napięcie i mierzyć natężenie prądu. Na tej podstawie tworzą tabelę i wykres zależności prądu od napięcia. To jedno z podstawowych doświadczeń z elektryczności.

Charakterystyka prądowo-napięciowa małej żarówki SWR wskazuje, że TP2094 może być używany do pomiaru charakterystyki woltowo-amperowej małej żarówki. Uczniowie mogą zobaczyć, że żarówka nie zachowuje się jak idealny rezystor, ponieważ jej opór zmienia się wraz z temperaturą włókna.

Połączenie szeregowe i równoległe rezystorów Zasilacz pozwala zasilać układy rezystorów połączonych szeregowo i równolegle. Uczniowie mogą porównywać napięcia, prądy i opory zastępcze dla różnych konfiguracji.

Pomiar siły elektromotorycznej i oporu wewnętrznego źródła TP2094 może wspierać doświadczenia dotyczące własności źródła zasilania, w tym pomiar siły elektromotorycznej i oporu wewnętrznego. To bardzo dobre ćwiczenie dla starszych klas i techników.

Ładowanie i rozładowywanie kondensatora Uczniowie mogą obserwować, jak kondensator gromadzi ładunek i jak przebiega jego rozładowanie. W połączeniu z pomiarem napięcia w czasie można przygotować wykres i omówić stałą czasową obwodu RC.

Połączenie szeregowe i równoległe kondensatorów SWR wskazuje, że zasilacz może wspierać doświadczenia z połączeniami kondensatorów oraz ich ładowaniem i rozładowaniem. Uczniowie mogą porównywać pojemność zastępczą i zachowanie układu.

Indukcja elektromagnetyczna TP2094 może współpracować z cewkami i elementami do elektromagnetyzmu. Uczniowie mogą badać, jak zmienne napięcie i zmienny prąd wpływają na powstawanie zjawisk indukcyjnych.

Prąd indukowany i prawo Faradaya Zasilacz można wykorzystać w doświadczeniach pokazujących powstawanie prądu indukowanego oraz indukowanej siły elektromotorycznej. Szczególnie przydatna jest regulacja częstotliwości i kształtu przebiegu.

Efekt magnetyczny prądu Po podłączeniu cewki uczniowie mogą obserwować wpływ prądu na pole magnetyczne. To dobre doświadczenie do wyjaśnienia elektromagnesów, cewek i podstaw elektrotechniki.

Pole magnetyczne generowane przez cewkę toroidalną SWR wskazuje możliwość badania pola magnetycznego generowanego przez cewkę toroidalną przy zmianie napięcia. To wartościowe doświadczenie do omówienia zależności między prądem a polem magnetycznym.

Rezonans elektryczny TP2094 może generować przebiegi o regulowanej częstotliwości, co pozwala badać zjawisko rezonansu w odpowiednio przygotowanym obwodzie. Uczniowie mogą sprawdzać, przy jakiej częstotliwości reakcja układu jest największa.

Porównanie różnych przebiegów napięcia Uczniowie mogą zasilać ten sam układ przebiegiem sinusoidalnym, prostokątnym, trójkątnym i trapezowym. To bardzo dobre ćwiczenie pokazujące, że kształt sygnału wpływa na zachowanie elementów obwodu.

Projekt STEM — zasilacz jako generator sygnałów Uczniowie mogą zaprojektować własne doświadczenie: wybrać przebieg, ustawić częstotliwość, dobrać elementy obwodu, wykonać pomiar i porównać wyniki. To łączy fizykę, elektrotechnikę i analizę danych.

Zastosowanie w fizyce, elektrotechnice i STEM

Intelligent Power Supply TP2094 szczególnie dobrze sprawdza się w fizyce przy omawianiu prądu stałego i zmiennego, prawa Ohma, obwodów elektrycznych, rezystorów, kondensatorów, cewek, indukcji elektromagnetycznej, efektu magnetycznego prądu i rezonansu. W elektrotechnice zasilacz pozwala wprowadzać uczniów w temat przebiegów sygnałów, regulacji częstotliwości, amplitudy, kształtu napięcia i reakcji elementów obwodu na zmieniające się warunki zasilania. W edukacji STEM TP2094 jest bardzo praktycznym narzędziem do projektów badawczych. Uczniowie mogą budować układy, zmieniać parametry zasilania, mierzyć odpowiedź układu, tworzyć wykresy i wyciągać wnioski na podstawie danych.

Współpraca z SenseDisc Pro i iLab V12.0

TP2094 może być używany jako samodzielne źródło zasilania dla szkolnych układów elektrycznych, ale bardzo dobrze uzupełnia również pracownię wyposażoną w SenseDisc Pro. W takim układzie zasilacz dostarcza kontrolowane napięcie lub przebieg, a czujniki SenseDisc Pro mogą mierzyć odpowiedź badanego układu. Do doświadczeń można wykorzystać m.in. czujniki napięcia, prądu, miliwoltów, miliprądu, pola magnetycznego, częstotliwości lub temperatury — zależnie od tematu zajęć i zakresu sygnału. Dzięki temu uczniowie mogą jednocześnie ustawiać parametry zasilania i analizować wyniki w formie cyfrowej. W połączeniu z iLab V12.0 można tworzyć wykresy napięcia, prądu, zależności prądowo-napięciowych, zmian w czasie oraz porównania między różnymi przebiegami. To bardzo dobrze wpisuje się w konfiguracje SenseDisc Pro Physics i Advanced.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2094 Intelligent Power Supply oznacza jedno, uniwersalne źródło zasilania do wielu doświadczeń. Zamiast korzystać z kilku oddzielnych urządzeń, można użyć zasilacza, który oferuje napięcie stałe, kilka przebiegów zmiennych, regulację amplitudy, częstotliwości i zabezpieczenie przeciążeniowe. Dla ucznia to możliwość uczenia się przez działanie. Uczeń widzi, że zmiana napięcia, częstotliwości lub kształtu przebiegu wpływa na zachowanie obwodu. Dzięki temu łatwiej rozumie, czym różni się prąd stały od zmiennego i dlaczego cewki oraz kondensatory reagują inaczej niż zwykłe rezystory. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zasilacz TP2094 może być używany w wielu działach nauczania — od podstaw elektryczności po bardziej zaawansowane doświadczenia z elektromagnetyzmu i rezonansu.

Bezpieczeństwo i prawidłowe użytkowanie

TP2094 jest szkolnym zasilaczem laboratoryjnym, ale powinien być używany zgodnie z instrukcją i pod nadzorem nauczyciela. Przed uruchomieniem należy sprawdzić poprawność połączeń, dobrać właściwe napięcie, upewnić się, że elementy obwodu są przystosowane do wybranych parametrów i nie powodują zwarcia. Urządzenie posiada zabezpieczenie przeciążeniowe, które przy zbyt dużym prądzie odcina wyjście i sygnalizuje problem kontrolką nadprądową. Nie należy jednak celowo przeciążać zasilacza ani traktować zabezpieczenia jako zamiennika prawidłowej organizacji stanowiska. Podczas doświadczeń z cewkami i kondensatorami trzeba pamiętać, że elementy te mogą gromadzić energię lub reagować na szybkie zmiany napięcia. Po zakończeniu pracy należy wyłączyć wyjście, odłączyć przewody i uporządkować stanowisko.
