Generator energii trójfazowej

TP6016 Digital Three-Phase Power Generation Experimental Device — praktyczne stanowisko do badania prądu trójfazowego

Digital Three-Phase Power Generation Experimental Device TP6016 / Generator energii trójfazowej to zestaw laboratoryjny do doświadczeń z elektromagnetyzmu, indukcji elektromagnetycznej, prądu przemiennego oraz podstaw elektroenergetyki. W Sklep Multimedia polecamy go jako nowoczesne wyposażenie pracowni fizycznej, technicznej i STEM, ponieważ pozwala uczniom zobaczyć, jak z ruchu i pola magnetycznego można uzyskać energię elektryczną w układzie trzech przesuniętych względem siebie faz. Zgodnie z informacją produktową zestaw składa się z podstawy z wbudowanymi czujnikami, cewek, rdzeni ferromagnetycznych, zwór / prętów do zwarcia oraz akcesoriów montażowych. Jest przeznaczony do wykonywania doświadczeń z wytwarzaniem energii elektrycznej w układzie trójfazowym w ramach fizyki w szkołach średnich. Największą wartością dydaktyczną TP6016 jest to, że pozwala przejść od teorii do obserwacji. Uczniowie nie tylko słyszą, że w układzie trójfazowym występują trzy przesunięte w fazie przebiegi napięcia, ale mogą te zależności zobaczyć, porównać i omówić na podstawie realnych danych pomiarowych.

Do czego służy zestaw TP6016?

Zestaw TP6016 służy do demonstracji i badania wytwarzania prądu trójfazowego. Pozwala pokazać, że energia elektryczna może powstawać w wyniku zjawiska indukcji elektromagnetycznej, gdy zmieniające się pole magnetyczne oddziałuje z cewkami. W praktyce szkolnej zestaw można wykorzystać do omawiania: indukcji elektromagnetycznej, generatora prądu przemiennego, powstawania napięcia w cewce, układu trójfazowego, przesunięcia fazowego, napięć i prądów fazowych, połączenia w gwiazdę i trójkąt, roli rdzenia ferromagnetycznego, zależności między konstrukcją układu a uzyskanym przebiegiem elektrycznym. TP6016 jest szczególnie przydatny w szkołach ponadpodstawowych, technikach i pracowniach STEM, ponieważ łączy fizykę z elektrotechniką. Uczniowie mogą zobaczyć, że zasady poznawane na lekcjach są podstawą działania rzeczywistych systemów energetycznych, generatorów, alternatorów i sieci trójfazowych.

Dlaczego prąd trójfazowy jest ważny w nauczaniu fizyki?

Prąd trójfazowy jest fundamentem nowoczesnej elektroenergetyki. To właśnie układy trójfazowe są wykorzystywane do przesyłu energii elektrycznej, zasilania silników, maszyn, urządzeń przemysłowych i wielu instalacji technicznych. Dla ucznia temat ten może być jednak abstrakcyjny, jeśli pozostaje wyłącznie na poziomie schematu w podręczniku. TP6016 pozwala ten temat uprościć i pokazać w sposób bezpieczny oraz dydaktyczny. Uczniowie mogą zobaczyć trzy fazy jako rzeczywiste przebiegi, porównać ich wartości, zaobserwować przesunięcie fazowe i zrozumieć, dlaczego układ trójfazowy jest bardziej praktyczny niż pojedynczy obwód jednofazowy. Dzięki temu lekcja o prądzie trójfazowym nie sprowadza się do definicji. Staje się doświadczeniem, w którym uczeń widzi powiązanie między ruchem, magnetyzmem, cewkami, napięciem, prądem i przesyłem energii.

Zasada działania — indukcja elektromagnetyczna i trzy fazy

Podstawą pracy generatora trójfazowego jest indukcja elektromagnetyczna. Gdy zmienia się pole magnetyczne obejmujące cewkę, w cewce powstaje napięcie indukowane. Jeżeli w układzie znajdują się trzy odpowiednio rozmieszczone cewki, można uzyskać trzy przebiegi napięcia przesunięte względem siebie w czasie. TP6016 pozwala uczniom obserwować właśnie tę ideę. Cewki, rdzenie ferromagnetyczne i elementy połączeniowe tworzą układ, w którym można badać zależności napięć i prądów fazowych oraz porównywać zachowanie poszczególnych faz. Informacja produktowa wskazuje wprost, że zestaw umożliwia obserwację zależności napięć i prądów fazowych oraz badanie przesunięć fazowych. Dla ucznia to bardzo ważne doświadczenie, ponieważ pokazuje, że „faza” nie jest pojęciem oderwanym od rzeczywistości. Faza oznacza określone przesunięcie przebiegu w czasie, a układ trójfazowy to trzy powiązane przebiegi, które razem tworzą stabilniejsze i bardziej użyteczne źródło energii.

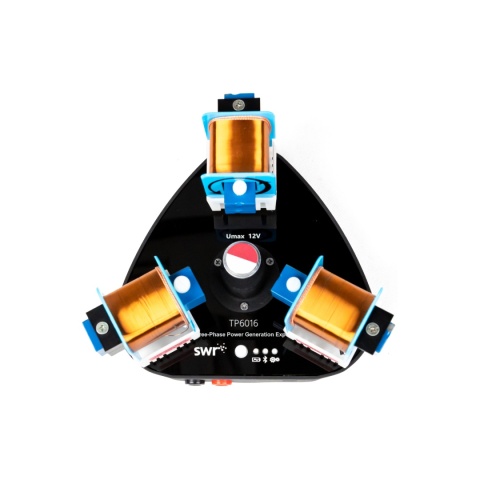

Rola cewek, rdzeni ferromagnetycznych i zwór

Cewki są podstawowym elementem, w którym powstaje napięcie indukowane. To w nich zmienne pole magnetyczne powoduje pojawienie się siły elektromotorycznej. Rdzenie ferromagnetyczne wzmacniają oddziaływanie magnetyczne i pomagają pokazać, jak właściwości materiału wpływają na przebieg doświadczenia. Zwory, czyli pręty do zwarcia, oraz akcesoria montażowe pozwalają konfigurować układ i przygotowywać różne warianty doświadczeń. Dzięki temu nauczyciel może przeprowadzić zarówno prostą demonstrację wytwarzania napięcia, jak i bardziej rozbudowane ćwiczenie dotyczące zależności między fazami, połączeniami i obciążeniem. To ważna zaleta dydaktyczna. Jeden zestaw może służyć do wielu lekcji: od podstaw indukcji elektromagnetycznej, przez generator prądu przemiennego, aż po układ trójfazowy i elementy elektrotechniki.

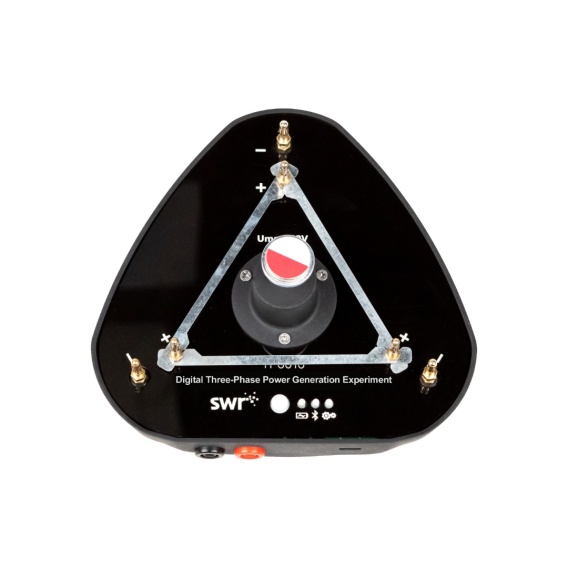

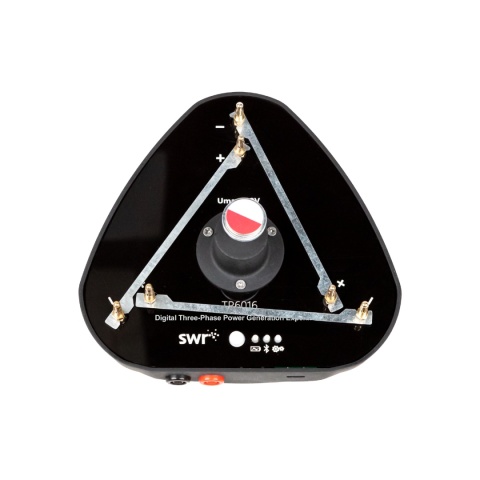

Połączenie gwiazda / trójkąt — praktyczne zrozumienie układów trójfazowych

Informacja produktowa wskazuje, że TP6016 pozwala badać konfiguracje połączeń, np. gwiazda / trójkąt. To bardzo istotne, ponieważ są to dwa podstawowe sposoby łączenia elementów w układach trójfazowych. W połączeniu w gwiazdę uczniowie mogą omawiać napięcia fazowe i liniowe, punkt wspólny oraz relację między poszczególnymi fazami. W połączeniu w trójkąt mogą analizować inny sposób zamknięcia obwodu oraz porównywać zachowanie układu z konfiguracją gwiazdy. Dla uczniów technicznych i starszych klas szkoły średniej jest to bardzo praktyczne wprowadzenie do zagadnień spotykanych w energetyce, automatyce, napędach elektrycznych i instalacjach przemysłowych.

Cyfrowa prezentacja danych — łatwiejsza analiza przebiegów

TP6016 nie jest tylko klasycznym modelem demonstracyjnym. Informacja produktowa wskazuje, że dane pomiarowe mogą być prezentowane w czasie rzeczywistym na urządzeniach cyfrowych, co ułatwia analizę przebiegów i porównania między fazami.

To ogromna korzyść dydaktyczna. Uczniowie mogą obserwować nie tylko sam układ fizyczny, ale również jego wynik pomiarowy. Mogą porównać przebiegi napięcia, analizować przesunięcie fazowe, sprawdzać, czy fazy mają podobne wartości i jak zmienia się układ po zmianie konfiguracji połączeń. Dzięki temu doświadczenie jest bardziej czytelne. Zamiast zapisywać tylko pojedyncze wartości, uczniowie widzą zmiany w czasie i mogą pracować z wykresami. To bardzo dobrze przygotowuje ich do dalszej nauki fizyki, elektrotechniki i analizy danych pomiarowych.

Jakie doświadczenia można wykonać?

Wytwarzanie napięcia w cewce To podstawowe doświadczenie wprowadzające. Uczniowie obserwują, że zmienne pole magnetyczne może powodować powstanie napięcia w cewce. Dzięki temu łatwiej zrozumieć zjawisko indukcji elektromagnetycznej.

Budowa modelu generatora prądu przemiennego Zestaw pozwala pokazać zasadę działania generatora, w którym energia mechaniczna zostaje zamieniona na energię elektryczną. Uczniowie mogą prześledzić rolę cewek, rdzeni i pola magnetycznego.

Wytwarzanie energii elektrycznej w układzie trójfazowym To główne zastosowanie TP6016. Uczniowie mogą obserwować trzy przebiegi fazowe i zrozumieć, że generator trójfazowy wytwarza kilka powiązanych sygnałów, a nie jeden prosty przebieg.

Badanie napięć fazowych Uczniowie mogą porównywać wartości napięć w poszczególnych fazach. To dobre ćwiczenie do omówienia symetrii układu i jakości pracy generatora.

Badanie prądów fazowych Po odpowiednim skonfigurowaniu układu można analizować zależności prądów fazowych. Dzięki temu uczniowie widzą, że w układzie trójfazowym ważne są nie tylko napięcia, ale również prądy płynące w poszczególnych gałęziach.

Obserwacja przesunięcia fazowego Zestaw pozwala badać przesunięcia fazowe między przebiegami. Uczniowie mogą zobaczyć, że trzy fazy nie osiągają wartości maksymalnych w tym samym momencie, lecz są przesunięte względem siebie.

Porównanie połączenia w gwiazdę i trójkąt Uczniowie mogą zestawić dwa warianty konfiguracji i porównać zachowanie układu. To bardzo dobre ćwiczenie dla klas technicznych oraz uczniów przygotowujących się do dalszej nauki elektrotechniki.

Rola rdzenia ferromagnetycznego Można porównać zachowanie cewki z rdzeniem i bez rdzenia albo z różnym ułożeniem elementów magnetycznych. Doświadczenie pokazuje, że materiał ferromagnetyczny wpływa na skuteczność indukcji.

Wpływ obciążenia na pracę generatora W bardziej rozbudowanym doświadczeniu można analizować, jak podłączenie obciążenia wpływa na napięcia i prądy w układzie. To dobre wprowadzenie do pojęcia odbiornika energii, spadków napięcia i pracy pod obciążeniem.

Symetria i niesymetria układu trójfazowego Uczniowie mogą sprawdzić, co dzieje się, gdy jedna faza różni się od pozostałych. To wprowadzenie do praktycznego problemu równomiernego obciążenia faz.

Porównanie przebiegów między fazami Dzięki cyfrowej prezentacji danych uczniowie mogą analizować przebiegi w czasie rzeczywistym i porównywać ich amplitudy, przesunięcia oraz wzajemne zależności.

Projekt STEM — model szkolnej elektrowni trójfazowej Uczniowie mogą przygotować projekt, w którym opisują, jak energia mechaniczna jest przekształcana w energię elektryczną, jak powstają trzy fazy i dlaczego układy trójfazowe są wykorzystywane w energetyce.

Zastosowanie w fizyce, elektrotechnice i STEM

TP6016 Digital Three-Phase Power Generation Experimental Device szczególnie dobrze sprawdza się w fizyce przy omawianiu indukcji elektromagnetycznej, prądu przemiennego, generatorów, pola magnetycznego, cewek, napięcia, prądu i przemian energii. W elektrotechnice zestaw wspiera tematy dotyczące układów trójfazowych, faz, napięć i prądów fazowych, połączeń gwiazda / trójkąt, obciążenia i podstaw pracy systemów elektroenergetycznych. W edukacji technicznej TP6016 pomaga uczniom zrozumieć, dlaczego większość profesjonalnych systemów energetycznych wykorzystuje układy trójfazowe. To bardzo dobry pomost między szkolną fizyką a praktyczną techniką. W edukacji STEM zestaw pozwala łączyć eksperyment fizyczny, konstrukcję układu, cyfrowy pomiar, analizę wykresów i wnioskowanie. Uczniowie pracują nie tylko z urządzeniem, ale również z danymi, co rozwija umiejętności przydatne w nowoczesnej edukacji technicznej.

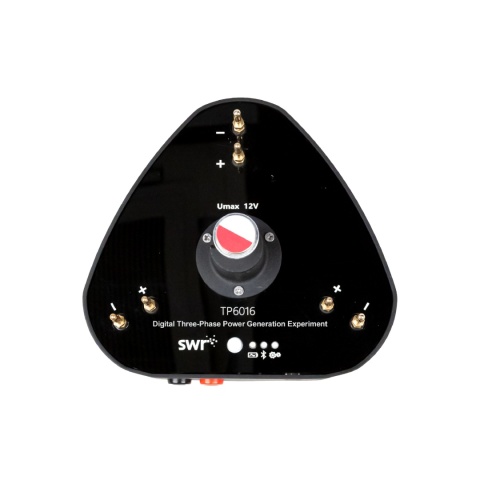

Współpraca z pomiarem cyfrowym i analizą danych

TP6016 posiada podstawę z wbudowanymi czujnikami, a dane pomiarowe mogą być prezentowane w czasie rzeczywistym na urządzeniach cyfrowych. Oznacza to, że doświadczenie może być prowadzone nie tylko obserwacyjnie, ale także w formie cyfrowej analizy przebiegów. W praktyce uczniowie mogą obserwować wartości napięć i prądów fazowych, porównywać fazy, zapisywać wyniki i analizować zależności. To bardzo ważne przy nauce prądu przemiennego, ponieważ przebieg zmienny najlepiej omawiać na wykresie. Jeżeli pracownia korzysta z systemu SenseDisc Pro oraz oprogramowania iLab V12.0, TP6016 może dobrze uzupełniać stanowiska do pomiaru napięcia, prądu, częstotliwości i zależności fazowych. W takim układzie uczniowie mogą rozszerzać doświadczenie o dodatkowe pomiary i porównania.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6016 oznacza możliwość przeprowadzenia nowoczesnej, bardzo czytelnej lekcji o generatorach, prądzie przemiennym i układach trójfazowych. Zestaw pomaga pokazać temat, który bez demonstracji może być dla uczniów trudny i zbyt abstrakcyjny. Dla ucznia to doświadczenie, które pozwala zrozumieć, jak powstaje prąd trójfazowy i dlaczego trzy fazy są przesunięte względem siebie. Uczeń widzi zależność między elementami układu a danymi pomiarowymi, co ułatwia interpretację wykresów i schematów. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw dobrze uzupełnia konfiguracje SenseDisc Pro Physics oraz Advanced, szczególnie w placówkach, które chcą rozwijać zajęcia z elektromagnetyzmu, elektrotechniki, energetyki i odnawialnych źródeł energii.

Bezpieczeństwo i prawidłowe użytkowanie

TP6016 jest zestawem dydaktycznym do nauki zasad wytwarzania energii elektrycznej w układzie trójfazowym. Nie należy traktować go jako przemysłowego generatora ani urządzenia do pracy z instalacją energetyczną. Doświadczenia powinny być prowadzone wyłącznie w warunkach szkolnych, zgodnie z instrukcją stanowiska i pod nadzorem nauczyciela. Nie należy podłączać elementów zestawu do sieci energetycznej 230 / 400 V ani do zewnętrznych źródeł o nieznanych parametrach. Przed doświadczeniem warto sprawdzić poprawność połączeń, stabilność cewek, osadzenie rdzeni i ustawienie elementów montażowych. Przy analizie układów gwiazda / trójkąt należy zwrócić uwagę na zgodność połączeń ze schematem, ponieważ błędna konfiguracja może utrudnić interpretację wyników. Po zakończeniu pracy elementy zestawu należy uporządkować: cewki, rdzenie, zwory i akcesoria montażowe powinny wrócić do kompletu, aby stanowisko było gotowe do kolejnych zajęć.
