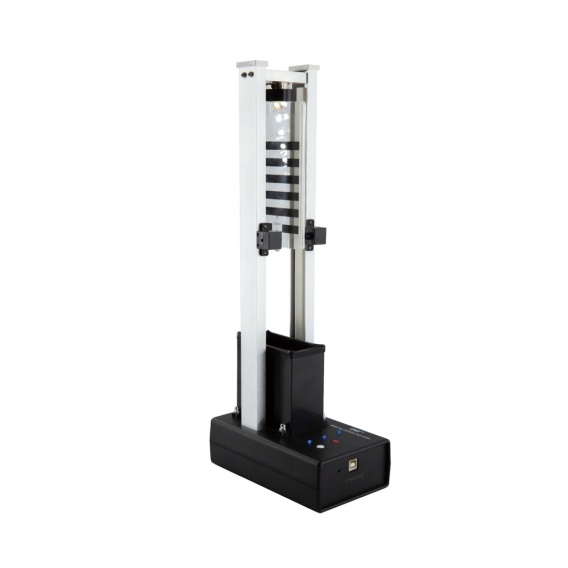

Demonstrator ruchu swobodnego spadku, przeznaczony do badania ruchu ciała spadającego pod wpływem grawitacji.

TP6057 Free-fall Motion Demonstrator — cyfrowe badanie ruchu swobodnego spadku

Free-fall Motion Demonstrator TP6057 / Demonstrator ruchu swobodnego spadku to zestaw laboratoryjny przeznaczony do doświadczeń z kinematyki, grawitacji i ruchu jednostajnie przyspieszonego. W Sklep Multimedia polecamy go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom przejść od intuicyjnej obserwacji „ciało spada” do precyzyjnego pomiaru prędkości, czasu i przyspieszenia. Producent SWR wskazuje, że TP6057 służy do doświadczenia „free fall motion”, w którym można zweryfikować, że swobodny spadek jest ruchem jednostajnie przyspieszonym, sprawdzić, że zmiana masy nie wpływa na przyspieszenie grawitacyjne oraz obliczyć wartość przyspieszenia ziemskiego. Największą wartością dydaktyczną TP6057 jest połączenie prostego zjawiska z dokładnym cyfrowym pomiarem. Uczniowie widzą spadający element, ale jednocześnie otrzymują dane, które można zapisać w tabeli, przedstawić na wykresie i wykorzystać do obliczenia przyspieszenia ziemskiego. Dzięki temu ruch swobodnego spadku przestaje być tylko wzorem z podręcznika, a staje się realnym doświadczeniem pomiarowym.

Do czego służy zestaw TP6057?

Zestaw TP6057 służy do badania ruchu swobodnego spadku, czyli ruchu ciała poruszającego się pod wpływem siły ciężkości. W warunkach szkolnych pozwala pokazać, że ciało spadające swobodnie zwiększa prędkość, a jego ruch można opisać jako ruch jednostajnie przyspieszony. W praktyce szkolnej zestaw można wykorzystać do omawiania: ruchu swobodnego spadku, przyspieszenia ziemskiego, ruchu jednostajnie przyspieszonego, prędkości chwilowej i średniej, zależności prędkości od czasu, zależności drogi od czasu, wpływu masy na spadanie, pomiaru czasu i prędkości fotobramką, błędów pomiarowych, analizy danych i wykresów. TP6057 jest szczególnie przydatny wtedy, gdy nauczyciel chce pokazać, że w fizyce nie wystarczy powiedzieć „cięższe spada szybciej” albo „wszystko spada tak samo”. Trzeba zbudować doświadczenie, zmierzyć wynik i dopiero na tej podstawie sformułować wniosek.

Dlaczego swobodny spadek warto badać doświadczalnie?

Swobodny spadek jest jednym z najważniejszych przykładów ruchu jednostajnie przyspieszonego. W pobliżu powierzchni Ziemi, przy pominięciu oporu powietrza, ciało spada z przyspieszeniem około 9,8 m/s². Materiały edukacyjne Physics Classroom wyjaśniają, że ciało swobodnie spadające porusza się wyłącznie pod wpływem grawitacji i przyspiesza w dół z wartością około 9,8 m/s². Dla uczniów ten temat jest bardzo ważny, ale bywa mylący. W życiu codziennym opór powietrza sprawia, że kartka papieru spada inaczej niż metalowa kulka. TP6057 pozwala skupić się na uporządkowanym doświadczeniu szkolnym, w którym można porównywać masę, prędkość i czas w bardziej kontrolowanych warunkach. Dzięki pomiarowi cyfrowemu uczniowie mogą zobaczyć, że wnioski fizyczne wynikają z danych. Jeżeli zmienią masę spadającego elementu, a obliczona wartość przyspieszenia pozostanie podobna, łatwiej zrozumieją, dlaczego masa nie jest czynnikiem decydującym o przyspieszeniu swobodnego spadku.

Elektromagnetyczne zwalnianie — mniejszy wpływ błędu ludzkiego

Jedną z najważniejszych cech TP6057 jest zastosowanie elektromagnesu do zwalniania elementu spadającego. Producent wskazuje, że takie rozwiązanie pozwala uwolnić przesłonę / element spadający bez trzymania go ręką, co skutecznie zmniejsza wpływ czynnika ludzkiego na początkowy stan ruchu. To bardzo duża korzyść dydaktyczna. W klasycznym doświadczeniu ręczne puszczanie obiektu może wprowadzać błąd: uczeń może przypadkowo nadać ciału początkową prędkość, puścić je pod kątem albo opóźnić uruchomienie pomiaru. Elektromagnes pozwala rozpocząć spadek w bardziej powtarzalny sposób. Dzięki temu uczniowie mogą skupić się na właściwej analizie ruchu, a nie na przypadkowych różnicach wynikających z niejednakowego startu. To szczególnie ważne przy porównywaniu kilku prób i wyznaczaniu przyspieszenia ziemskiego.

Wbudowana fotobramka — pomiar prędkości bez osobnego rejestratora

TP6057 wykorzystuje wbudowany czujnik fotobramki, który mierzy prędkość spadającego elementu. SWR wskazuje, że urządzenie może mierzyć prędkość spadania bez zewnętrznego czujnika i rejestratora danych, a wyniki mogą być prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS. Dla nauczyciela oznacza to prostsze stanowisko i szybsze przygotowanie lekcji. Dla ucznia — bardziej przejrzyste doświadczenie, w którym wiadomo, co jest mierzone i jak wynik trafia do tabeli lub wykresu. Fotobramka bardzo dobrze nadaje się do pomiaru ruchu spadających obiektów, ponieważ rejestruje moment przejścia przesłony przez wiązkę światła. Znając szerokość przesłony i czas zasłonięcia wiązki, system może wyznaczyć prędkość w określonym miejscu toru ruchu.

Trzy przesłony świetlne i dwa obciążniki — sześć kombinacji doświadczeń

W komplecie znajdują się trzy przesłony świetlne o szerokościach 1,4 cm, 1,6 cm i 2,0 cm oraz dwa obciążniki hakowe 10 g i 20 g. Producent wskazuje, że elementy te pozwalają uzyskać sześć kombinacji doświadczeń, aby badać wpływ masy i różnych przesłon na wyznaczanie przyspieszenia ziemskiego. To bardzo ważne z punktu widzenia metody eksperymentalnej. Uczniowie mogą wykonać serię pomiarów, zmieniając jeden parametr naraz: masę lub szerokość przesłony. Następnie mogą porównać wyniki i sprawdzić, czy zmiana masy rzeczywiście wpływa na przyspieszenie grawitacyjne. Takie podejście uczy nie tylko fizyki, ale również poprawnego projektowania doświadczenia: kontrolowania zmiennych, powtarzania pomiarów, porównywania wyników i wyciągania wniosków z danych.

Oprogramowanie i dopasowanie wykresu prędkości

TP6057 jest wyposażony w specjalne oprogramowanie, które pozwala śledzić prędkość procesu spadania i dopasować krzywą, a nachylenie dopasowanej krzywej może bezpośrednio dać zmierzoną wartość przyspieszenia grawitacyjnego. To duża korzyść dla starszych uczniów. Mogą zobaczyć, że przyspieszenie nie jest tylko wynikiem podstawienia do wzoru, ale może być odczytane z nachylenia wykresu prędkości od czasu. W ten sposób zestaw bardzo dobrze łączy fizykę z matematyką i analizą danych. Dzięki temu doświadczenie można prowadzić na kilku poziomach trudności. Młodsi uczniowie mogą obserwować, że prędkość rośnie. Starsi mogą analizować liniowość wykresu, obliczać nachylenie i porównywać uzyskaną wartość z przyspieszeniem ziemskim.

Jakie doświadczenia można wykonać?

Badanie ruchu swobodnego spadku To podstawowe doświadczenie z wykorzystaniem TP6057. Uczniowie zwalniają element spadający za pomocą elektromagnesu, a fotobramka mierzy prędkość. Wyniki pozwalają opisać spadek jako ruch przyspieszony.

Weryfikacja, że swobodny spadek jest ruchem jednostajnie przyspieszonym Uczniowie analizują dane i sprawdzają, czy prędkość rośnie w sposób zgodny z ruchem jednostajnie przyspieszonym. Producent wskazuje to jako jedno z głównych zastosowań zestawu.

Wyznaczanie przyspieszenia ziemskiego Na podstawie danych z fotobramki i oprogramowania uczniowie mogą obliczyć wartość przyspieszenia ziemskiego. W wariancie rozszerzonym mogą odczytać ją z nachylenia dopasowanej krzywej prędkości.

Wpływ masy na przyspieszenie swobodnego spadku Dwa obciążniki hakowe, 10 g i 20 g, pozwalają porównać wyniki dla różnych mas. Uczniowie mogą sprawdzić, czy zmiana masy wpływa na wartość przyspieszenia ziemskiego.

Wpływ szerokości przesłony świetlnej na pomiar Trzy przesłony świetlne o szerokościach 1,4 cm, 1,6 cm i 2,0 cm pozwalają przeanalizować, jak element pomiarowy wpływa na wynik i dokładność doświadczenia.

Porównanie sześciu kombinacji pomiarowych Łącząc dwa obciążniki i trzy przesłony, uczniowie mogą wykonać sześć wariantów doświadczenia. To bardzo dobre ćwiczenie z porównywania danych i oceny powtarzalności wyniku.

Prędkość w ruchu spadającym Uczniowie mogą analizować prędkość w kolejnych etapach doświadczenia i zrozumieć, że ciało spadające nie porusza się ze stałą prędkością, lecz przyspiesza.

Wykres prędkości od czasu Dane z oprogramowania można wykorzystać do przygotowania wykresu prędkości w funkcji czasu. Nachylenie wykresu jest powiązane z przyspieszeniem.

Błędy pomiarowe i znaczenie startu bez prędkości początkowej Elektromagnes pozwala omówić, dlaczego w eksperymencie ważny jest powtarzalny start. Uczniowie mogą porównać doświadczenie z ręcznym puszczaniem obiektu i z elektromagnetycznym zwolnieniem.

Projekt STEM — cyfrowe wyznaczanie wartości g Uczniowie mogą zaplanować serię pomiarów, wybrać kombinacje przesłon i mas, zebrać dane, obliczyć średnią wartość przyspieszenia ziemskiego, porównać wyniki i wskazać źródła błędów.

Zastosowanie w fizyce, matematyce i STEM

Free-fall Motion Demonstrator TP6057 szczególnie dobrze sprawdza się w fizyce przy omawianiu ruchu jednostajnie przyspieszonego, swobodnego spadku, grawitacji, prędkości, przyspieszenia, fotobramki i pomiaru czasu. W matematyce zestaw wspiera interpretację wykresów, obliczanie nachylenia prostej, analizę zależności liniowych i pracę z danymi liczbowymi. Uczniowie mogą zobaczyć, że współczynnik kierunkowy wykresu prędkości od czasu ma sens fizyczny. W edukacji STEM TP6057 pozwala połączyć mechanikę, elektronikę pomiarową, analizę danych i projektowanie eksperymentu. Uczniowie nie tylko obserwują spadek, ale tworzą pełne badanie: hipoteza, pomiar, tabela, wykres, obliczenia i wniosek.

Współpraca z SenseDisc Pro i iLab V12.0

TP6057 ma wbudowaną fotobramkę i może pracować bez osobnego rejestratora danych, co upraszcza organizację doświadczenia. Jednocześnie zestaw bardzo dobrze wpisuje się w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach SenseDisc Pro Physics i Advanced. W rozszerzonych zajęciach można porównywać wyniki TP6057 z pomiarami wykonywanymi przy użyciu fotobramki SenseDisc, czujnika ruchu, czujnika przyspieszenia lub modułów do pomiaru czasu. W połączeniu z iLab V12.0 uczniowie mogą analizować wykresy prędkości i przyspieszenia, porównywać serie oraz przygotowywać raporty. Dzięki temu TP6057 może pełnić rolę dedykowanego stanowiska do swobodnego spadku, a SenseDisc Pro — szerszej platformy do analizy ruchu i innych doświadczeń z mechaniki.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6057 Free-fall Motion Demonstrator oznacza wygodne i powtarzalne stanowisko do jednego z najważniejszych doświadczeń z kinematyki. Elektromagnes ogranicza błąd startu, fotobramka mierzy prędkość, a oprogramowanie pomaga przejść od obserwacji do wyznaczenia wartości g. Dla ucznia to doświadczenie, które pomaga zrozumieć, że spadanie nie jest ruchem o stałej prędkości. Uczeń widzi, że prędkość rośnie, może porównać różne masy i samodzielnie sprawdzić, że przyspieszenie ziemskie nie zależy od masy badanego elementu. Dla szkoły to praktyczne wyposażenie pracowni fizycznej i STEM. Zestaw jest kompaktowy, cyfrowy i dobrze dopasowany do nauczania mechaniki w szkole ponadpodstawowej oraz w starszych klasach jako pokaz nauczycielski.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem doświadczenia należy stabilnie ustawić podstawę i aluminiowy statyw oraz sprawdzić poprawność działania elektromagnesu i fotobramki. Element spadający powinien być zwalniany elektromagnetycznie, bez ręcznego nadawania mu ruchu. W doświadczeniach porównawczych warto zmieniać tylko jeden parametr naraz: masę obciążnika albo szerokość przesłony świetlnej. Dzięki temu uczniowie mogą poprawnie powiązać zmianę wyniku z konkretną przyczyną. Przy każdej konfiguracji warto wykonać kilka powtórzeń i obliczyć średnią. Różnice między wynikami są dobrą okazją do rozmowy o błędach pomiarowych, oporze powietrza, ustawieniu fotobramki i dokładności pomiaru. Po zakończeniu pracy należy wyłączyć urządzenie, uporządkować przesłony świetlne, obciążniki, przewody, adapter Bluetooth i zasilacz USB. Producent wskazuje również tryb oszczędzania energii — przy braku pracy przez 10 minut urządzenie automatycznie się wyłącza.
