Aparatura do szacowania ciśnienia atmosferycznego, do doświadczeń z ciśnienia, siły, gazów i podstaw mechaniki płynów.

TP6050 Apparatus for Estimating Atmospheric Pressure — ciśnienie atmosferyczne pokazane przez siłę, powierzchnię i pomiar cyfrowy

Apparatus for Estimating Atmospheric Pressure TP6050 / Aparatura do szacowania ciśnienia atmosferycznego to zestaw laboratoryjny do doświadczeń z ciśnienia, siły, powierzchni, gazów i podstaw mechaniki płynów. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że ciśnienie atmosferyczne nie jest tylko wartością podawaną w prognozie pogody, ale realną siłą działającą na powierzchnie. Zestaw służy do doświadczenia „szacowanie ciśnienia atmosferycznego”, w którym ciśnienie oblicza się ze wzoru P = F/S, wykorzystując zmierzoną siłę oraz pole przekroju tłoka strzykawki. Konstrukcja obejmuje strzykawkę, tylną pokrywę strzykawki, zatyczkę, metalowy pręt pchająco-ciągnący z gwintem oraz uszczelkę silikonową. Największą wartością dydaktyczną TP6050 jest prostota doświadczenia. Uczeń widzi strzykawkę, tłok, pręt połączony z czujnikiem siły i wynik pomiaru. Dzięki temu może samodzielnie przejść od obserwacji ruchu tłoka do obliczenia ciśnienia atmosferycznego.

Do czego służy zestaw TP6050?

Zestaw TP6050 służy do oszacowania wartości ciśnienia atmosferycznego metodą pomiaru siły. W doświadczeniu strzykawka jest zamknięta, a ruch tłoka wymaga pokonania siły związanej z różnicą ciśnień. Po zmierzeniu siły i obliczeniu pola przekroju tłoka można wyznaczyć wartość ciśnienia według zależności P = F/S. W praktyce szkolnej zestaw można wykorzystać do omawiania: ciśnienia atmosferycznego, zależności między ciśnieniem, siłą i powierzchnią, wzoru P = F/S, działania strzykawki i tłoka, różnicy ciśnień, pomiaru siły czujnikiem cyfrowym, obliczania pola przekroju koła, niepewności pomiaru, średniej z wielu powtórzeń, analizy danych w tabelach i na wykresach, zastosowań ciśnienia atmosferycznego w technice i życiu codziennym. To bardzo dobry zestaw do pokazania uczniom, że ciśnienie można wyznaczyć pośrednio. Nie musimy korzystać wyłącznie z barometru — możemy zmierzyć siłę, obliczyć powierzchnię i na tej podstawie oszacować ciśnienie powietrza.

Dlaczego warto badać ciśnienie atmosferyczne takim zestawem?

Ciśnienie atmosferyczne jest jednym z tych pojęć, które uczniowie znają z codzienności, ale często nie rozumieją jego fizycznego sensu. Słyszą o hektopaskalach, niżach i wyżach barycznych, ale trudno im wyobrazić sobie, że powietrze naprawdę naciska na przedmioty. TP6050 pozwala pokazać to bardzo konkretnie. Tłok strzykawki ma określoną powierzchnię, a atmosfera wywiera na niego nacisk. Aby przesunąć tłok w określonych warunkach, trzeba przyłożyć siłę. Jeśli tę siłę zmierzymy, a następnie podzielimy przez pole przekroju tłoka, otrzymamy oszacowanie ciśnienia atmosferycznego. Dla ucznia jest to bardzo czytelne przejście od wzoru do doświadczenia. P = F/S przestaje być abstrakcją. Staje się sposobem opisu konkretnej sytuacji: siła działa na tłok, tłok ma powierzchnię, a z tego wynika ciśnienie.

Strzykawka jako czytelny model układu ciśnieniowego

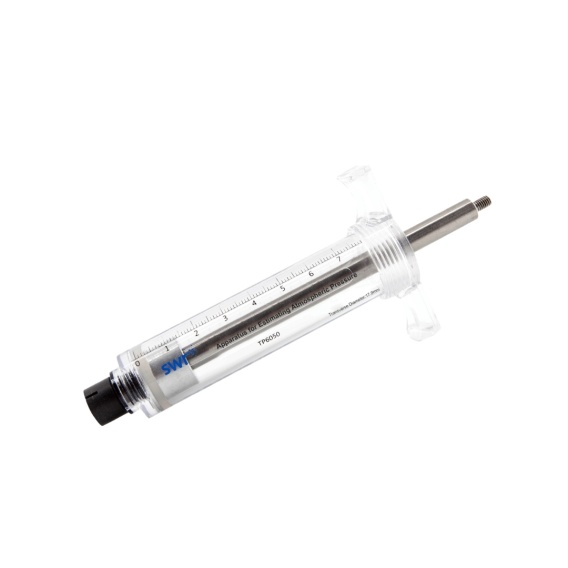

Najważniejszym elementem zestawu jest sztywna strzykawka z tłokiem. Jej korpus jest odporny na odkształcenia, a naniesiona podziałka i oznaczenie średnicy ułatwiają obliczenie pola przekroju tłoka. To bardzo praktyczne rozwiązanie w pracy z uczniami. Zamiast budować skomplikowany układ barometryczny, można wykorzystać prosty model, który wszyscy rozumieją. Uczniowie widzą cylinder, tłok i ruch, a następnie łączą te elementy z obliczeniami. Strzykawka pomaga też wprowadzić pojęcie szczelności. Jeżeli układ nie jest szczelny, wyniki będą odbiegać od oczekiwanych. To naturalny punkt wyjścia do rozmowy o błędach pomiarowych, tarciu tłoka, elastyczności uszczelek i powtarzalności doświadczenia.

Gwintowany pręt pchająco-ciągnący i czujnik siły

Metalowy pręt pchająco-ciągnący ma gwint, dzięki czemu można go bezpośrednio połączyć z czujnikiem siły. Takie połączenie poprawia stabilność pomiaru i ogranicza przypadkowe odchylenia wynikające z trzymania elementów ręką. Dla nauczyciela oznacza to łatwiejsze przygotowanie doświadczenia, a dla ucznia — bardziej wiarygodne dane. Siła nie jest odczytywana „na oko”, lecz rejestrowana cyfrowo przez czujnik. Dzięki temu można wykonać kilka pomiarów, porównać wyniki i obliczyć średnią. To bardzo dobrze rozwija myślenie badawcze. Uczniowie widzą, że pojedynczy pomiar może być obarczony błędem, dlatego warto powtarzać doświadczenie i korzystać ze średniej wartości.

Pomiar siły i obliczanie ciśnienia

W doświadczeniu z TP6050 kluczowe są dwie wielkości: siła oraz pole przekroju tłoka. Siłę mierzymy czujnikiem, a pole przekroju obliczamy na podstawie średnicy strzykawki. Następnie stosujemy wzór: P = F/S, gdzie: P — ciśnienie, F — zmierzona siła, S — pole przekroju tłoka. To bardzo dobre ćwiczenie łączące fizykę z matematyką. Uczniowie mierzą, obliczają pole koła, podstawiają dane do wzoru, porównują wynik z typową wartością ciśnienia atmosferycznego i analizują różnice. Dzięki temu uczą się nie tylko zjawiska, ale również pracy z jednostkami: niutonami, metrami kwadratowymi i paskalami.

Dane w czasie rzeczywistym i średnia z wielu pomiarów

Zestaw współpracuje z oprogramowaniem zawierającym gotowy szablon doświadczenia. Dane mogą być prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS, a pojedyncze pomiary mogą być automatycznie zapisywane. Przy wielu powtórzeniach oprogramowanie może obliczać średnią wartość i prezentować dane w formie tabel oraz krzywych. To bardzo duża korzyść dydaktyczna. Uczniowie mogą od razu zobaczyć, jak zmienia się siła podczas ruchu tłoka. Mogą też porównywać kolejne próby i zauważyć, że wyniki nie są identyczne, ale skupiają się wokół pewnej wartości. Takie doświadczenie świetnie uczy analizy danych. Uczniowie poznają średnią, rozrzut wyników, powtarzalność pomiaru i wpływ sposobu wykonania doświadczenia na wynik końcowy.

Szacowanie, a nie idealny pomiar

Warto mocno podkreślić, że TP6050 służy do szacowania ciśnienia atmosferycznego. To bardzo dobre słowo dydaktyczne. Uczniowie uczą się, że w praktycznym doświadczeniu wynik może różnić się od wartości tablicowej z powodu tarcia tłoka, niedoskonałej szczelności, sposobu ciągnięcia pręta, odczytu średnicy i nieidealnego ustawienia czujnika siły. Dzięki temu zestaw nie tylko uczy ciśnienia atmosferycznego, ale również pokazuje prawdziwą naturę eksperymentu. Pomiar wymaga staranności, powtórzeń i krytycznej analizy danych. To bardzo ważna umiejętność w edukacji STEM. Uczniowie nie tylko otrzymują „poprawny wynik”, ale uczą się, dlaczego wyniki są różne i jak poprawić procedurę doświadczenia.

Jakie doświadczenia można wykonać?

Szacowanie ciśnienia atmosferycznego ze wzoru P = F/S To podstawowe doświadczenie z wykorzystaniem TP6050. Uczniowie mierzą siłę potrzebną do przesunięcia tłoka, obliczają pole przekroju strzykawki i wyznaczają przybliżoną wartość ciśnienia atmosferycznego.

Pomiar siły działającej na tłok strzykawki Czujnik siły pozwala rejestrować wartość siły podczas pracy z tłokiem. Uczniowie mogą obserwować, jak zmienia się siła w zależności od sposobu poruszania prętem.

Obliczanie pola przekroju tłoka Na podstawie średnicy strzykawki uczniowie obliczają pole przekroju koła. To dobre ćwiczenie matematyczne połączone z realnym pomiarem fizycznym.

Porównanie wyniku z ciśnieniem atmosferycznym z barometru Uczniowie mogą porównać uzyskany wynik z lokalnym odczytem ciśnienia atmosferycznego. Różnice można wykorzystać do rozmowy o błędach i przybliżeniach.

Badanie powtarzalności pomiarów Uczniowie wykonują kilka prób, zapisują wartości siły, obliczają ciśnienie dla każdej próby i wyznaczają średnią. Oprogramowanie może automatycznie zapisywać pojedyncze pomiary i obliczać średnią z wielu powtórzeń.

Analiza wpływu tarcia tłoka Doświadczenie pozwala omówić, dlaczego tarcie między tłokiem a cylindrem strzykawki może wpływać na wynik i dlaczego ruch powinien być możliwie płynny.

Analiza wpływu szczelności układu Uczniowie mogą sprawdzić, jak ważna jest zatyczka, uszczelka i szczelne zamknięcie strzykawki. Nieszczelność powoduje zmianę warunków doświadczenia i pogarsza wynik.

Pomiar siły w czasie rzeczywistym Dane z czujnika siły można obserwować na ekranie. Uczniowie widzą przebieg zmian i mogą wybrać fragment pomiaru najbardziej odpowiedni do obliczeń.

Badanie wpływu sposobu ciągnięcia pręta Szybkie, szarpane lub nierównomierne poruszanie tłokiem może dawać inne odczyty niż ruch spokojny i powtarzalny. To bardzo dobra lekcja staranności eksperymentalnej.

Wprowadzenie do jednostek ciśnienia Doświadczenie pozwala przejść od niutonów i metrów kwadratowych do paskali. Uczniowie widzą, skąd bierze się jednostka ciśnienia jako N/m².

Model działania urządzeń wykorzystujących różnicę ciśnień Zestaw można powiązać z działaniem strzykawek, pompek, barometrów, przyssawek, pomp próżniowych i układów pneumatycznych.

Projekt STEM — jak poprawić dokładność szacowania ciśnienia? Uczniowie mogą zaprojektować procedurę pomiarową: liczba powtórzeń, sposób ustawienia czujnika, wybór fragmentu wykresu, kontrola szczelności i obliczanie średniej. Następnie porównują wynik z wartością odniesienia.

Zastosowanie w fizyce, przyrodzie, geografii i STEM

Apparatus for Estimating Atmospheric Pressure TP6050 szczególnie dobrze sprawdza się w fizyce przy omawianiu ciśnienia, siły, pola powierzchni, gazów, atmosfery i pomiarów pośrednich. W przyrodzie zestaw pozwala wyjaśnić, że powietrze ma masę i wywiera nacisk. Uczniowie łatwiej rozumieją, dlaczego istnieje ciśnienie atmosferyczne i dlaczego jego zmiany mają znaczenie dla pogody.

W geografii i edukacji środowiskowej TP6050 można powiązać z mapami pogody, barometrem, wysokością nad poziomem morza, niżami i wyżami barycznymi oraz wpływem ciśnienia na zjawiska atmosferyczne. W edukacji STEM zestaw pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, pomiar siły, obliczenie pola, wyznaczenie ciśnienia, porównanie z wartością odniesienia i analiza błędów. To bardzo dobre stanowisko do nauki rzetelnego eksperymentowania i obliczeń na danych.

Współpraca z SenseDisc Pro i iLab V12.0

TP6050 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics, Environment & Ecology, Geography oraz Advanced. Zestaw stanowi część mechaniczną doświadczenia, a pomiar siły można realizować czujnikiem siły. Do zajęć rozszerzonych przydatne są: czujnik siły, czujnik ciśnienia absolutnego, czujnik ciśnienia względnego, czujnik temperatury oraz moduły do rejestracji danych w czasie. W połączeniu z iLab V12.0 uczniowie mogą zapisywać przebiegi siły, wykonywać kilka powtórzeń, obliczać średnią i przygotowywać raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że ciśnienie można badać na kilka sposobów: bezpośrednio czujnikiem ciśnienia albo pośrednio przez pomiar siły i pola powierzchni. Uczeń rozumie wtedy głębiej samą definicję ciśnienia.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6050 Apparatus for Estimating Atmospheric Pressure oznacza gotowe i kompaktowe stanowisko do doświadczenia, które świetnie łączy fizykę, matematykę i analizę danych. Zestaw jest prosty w obsłudze, zintegrowany i dobrze dopasowany do pracy z czujnikiem siły. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi, że atmosfera wywiera nacisk, a ciśnienie można wyznaczyć z siły i powierzchni. Dzięki temu lepiej rozumie sens wzoru P = F/S oraz jednostki paskal. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, przyrodniczej i STEM. Zestaw jest lekki, kompaktowy, ma wymiary 148 mm × 60 mm × 23 mm i masę 0,079 kg, dlatego łatwo go przechowywać, przenosić i wykorzystywać zarówno na lekcjach pokazowych, jak i podczas ćwiczeń uczniowskich.

Bezpieczeństwo i prawidłowe użytkowanie

TP6050 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić stan strzykawki, zatyczki, uszczelki silikonowej, pręta pchająco-ciągnącego oraz połączenie z czujnikiem siły. Tłok należy przesuwać płynnie, bez gwałtownego szarpania i bez przekraczania zakresu czujnika siły. W doświadczeniach porównawczych warto zachować podobny sposób ruchu, podobne ustawienie strzykawki i ten sam sposób odczytu danych. Po zakończeniu pracy należy rozłączyć pręt z czujnikiem siły, odłożyć zatyczkę i uszczelkę w bezpieczne miejsce oraz przechowywać strzykawkę tak, aby nie uszkodzić tłoka, skali ani elementów uszczelniających.
