Ręczny generator pola magnetycznego, badanie indukcji elektromagnetycznej, powstawania prądu przy zakłucaniu pola magnetycznego

TP6043 Hand-cranked Magnetic Field Generator — indukcja elektromagnetyczna pokazana ruchem przewodu

Hand-cranked Magnetic Field Generator TP6043 / Ręczny generator pola magnetycznego to zestaw dydaktyczny do doświadczeń z elektromagnetyzmu, indukcji elektromagnetycznej, pola magnetycznego Ziemi, mikroprądów oraz przemiany ruchu w sygnał elektryczny. W Sklep Multimedia polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że prąd elektryczny może powstać nie tylko z baterii lub zasilacza, ale również w wyniku ruchu przewodnika w polu magnetycznym. Zestaw służy do badania zjawiska indukcji elektromagnetycznej w bardzo czytelnej formie: przewód porusza się i przecina pole magnetyczne, a w obwodzie pojawia się prąd indukowany. W materiałach produktowych urządzenie opisane jest jako zestaw do badania prądu generowanego wtedy, gdy przewód przecina ziemskie pole magnetyczne. Do pomiaru zalecany jest czujnik mikroprądu, a wyniki mogą być prezentowane na terminalach z systemami Windows, Android i iOS. Największą wartością dydaktyczną TP6043 jest prostota doświadczenia. Uczeń nie musi od razu analizować skomplikowanego generatora, prądnicy lub transformatora. Najpierw widzi podstawową zasadę: ruch przewodnika w polu magnetycznym może powodować powstanie prądu. To bardzo dobre wprowadzenie do prawa Faradaya, reguły Lenza, działania prądnic i przetwarzania energii mechanicznej w elektryczną.

Do czego służy zestaw TP6043?

Zestaw TP6043 służy do badania indukcji elektromagnetycznej w sytuacji, gdy przewód porusza się względem pola magnetycznego. W doświadczeniu wykorzystuje się ruch linki / przewodu, który przecina pole magnetyczne, a powstający prąd można mierzyć czujnikiem mikroprądu. W praktyce szkolnej zestaw można wykorzystać do omawiania: indukcji elektromagnetycznej, prawa Faradaya, reguły Lenza, pola magnetycznego Ziemi, przecinania linii pola magnetycznego, prądu indukowanego, mikroprądów, wpływu ruchu przewodu na powstający sygnał, wpływu długości odcinka przewodu na doświadczenie, zmiany kierunku ruchu i kierunku prądu, przemiany energii mechanicznej w elektryczną, podstaw działania prądnic i generatorów, analizy danych w czasie rzeczywistym. To bardzo dobry zestaw do pokazania uczniom, że indukcja elektromagnetyczna nie jest wyłącznie abstrakcyjną definicją z podręcznika. Przewód wykonuje ruch, zmienia się położenie względem pola magnetycznego, a czujnik rejestruje powstający prąd.

Dlaczego warto badać indukcję elektromagnetyczną na takim zestawie?

Indukcja elektromagnetyczna jest jednym z najważniejszych tematów w fizyce, ale bywa dla uczniów trudna, ponieważ łączy kilka pojęć naraz: pole magnetyczne, ruch przewodnika, strumień magnetyczny, siłę elektromotoryczną i prąd indukowany. TP6043 upraszcza ten temat do bardzo czytelnego doświadczenia. Uczeń może zrozumieć, że samo istnienie przewodu nie wystarcza do powstania prądu. Potrzebny jest ruch przewodnika względem pola magnetycznego albo zmiana pola obejmującego obwód. Gdy przewód przecina pole magnetyczne, w obwodzie może pojawić się bardzo mały prąd. Gdy ruch ustaje lub zmienia się jego sposób, zmienia się również sygnał pomiarowy. Dzięki temu zestaw bardzo dobrze przygotowuje do trudniejszych doświadczeń z indukcją: spadającą cewką, ruchem magnesu w cewce, transformatorami, prądnicami i generatorami. Uczeń najpierw rozumie zasadę, a dopiero później przechodzi do bardziej złożonych układów.

Pole magnetyczne Ziemi jako realny element doświadczenia

Szczególnie ciekawą cechą TP6043 jest możliwość badania prądu powstającego podczas przecinania ziemskiego pola magnetycznego przez przewód. To bardzo atrakcyjny punkt lekcji, ponieważ uczniowie zwykle wiedzą, że Ziemia ma pole magnetyczne, ale traktują je jako coś niewidocznego i odległego. Tutaj pole magnetyczne Ziemi staje się elementem rzeczywistego pomiaru. Dzięki temu można połączyć fizykę z geografią i naukami o Ziemi. Uczniowie mogą rozmawiać o kompasie, biegunach magnetycznych, polu geomagnetycznym, orientacji przewodu oraz o tym, dlaczego kierunek ruchu względem pola ma znaczenie. Takie doświadczenie dobrze pokazuje, że fizyka nie jest oderwana od świata. Nawet słabe pole magnetyczne Ziemi może być wykorzystane do pokazania zjawiska indukcji, jeśli zastosujemy odpowiedni przewód, ruch i czuły pomiar mikroprądu.

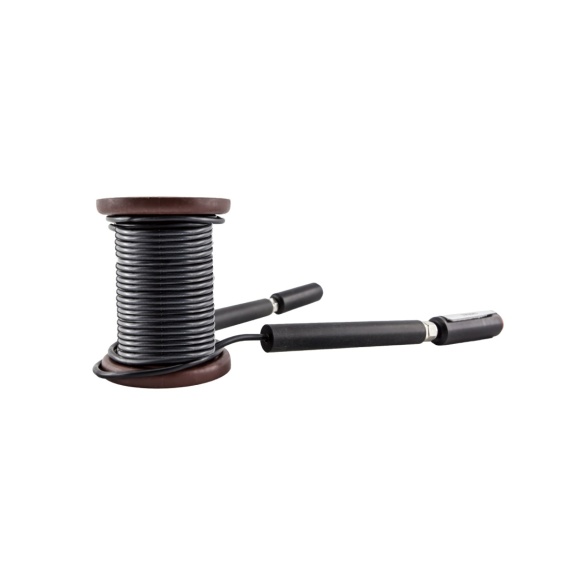

Silikonowa linka z końcówkami przyłączeniowymi

W zestawie zastosowano silikonową linkę / przewód z końcówkami przyłączeniowymi na obu końcach. Taka konstrukcja umożliwia podłączenie przewodu do czujnika mikroprądu i rejestrowanie zmian prądu podczas ruchu. Dla nauczyciela oznacza to proste przygotowanie doświadczenia. Przewód można podłączyć do czujnika, ustawić odpowiednią długość odcinka roboczego i wykonać serię ruchów. Dla ucznia to bardzo czytelny układ: przewód porusza się, pole magnetyczne jest obecne w przestrzeni, a czujnik pokazuje, że pojawia się sygnał elektryczny. Silikonowa linka jest też wygodna w pracy szkolnej, ponieważ jest elastyczna i łatwa do prowadzenia podczas doświadczenia. Ułatwia to wykonywanie powtarzalnych ruchów i porównywanie wyników.

Regulacja długości linki — większa kontrola nad doświadczeniem

Ręczna część zestawu pozwala regulować długość linki biorącej udział w ruchu. Dzięki temu można dostosować warunki doświadczenia do możliwości pracowni, dostępnej przestrzeni i planowanego scenariusza lekcji. To bardzo ważne w pracy dydaktycznej. Uczniowie mogą sprawdzić, czy zmiana długości poruszającego się przewodu wpływa na uzyskiwany sygnał. Mogą także porównywać krótszy i dłuższy odcinek przewodu, zachowując możliwie podobny sposób ruchu. W ten sposób TP6043 dobrze uczy kontroli zmiennych. Jeżeli badamy wpływ długości przewodu, to sposób ruchu, kierunek i warunki pomiaru powinny pozostać możliwie podobne. Jeżeli badamy wpływ szybkości ruchu, długość przewodu powinna być stała.

Szpula w kształcie litery I — porządek i wygoda przechowywania

Zestaw posiada szpulę w kształcie litery I, która ułatwia nawijanie i przechowywanie linki. To niewielki detal, ale w szkolnej pracowni ma duże znaczenie. Przewody używane do doświadczeń elektromagnetycznych łatwo się plączą, a ich nieuporządkowane przechowywanie wydłuża przygotowanie lekcji. Dzięki szpuli przewód można szybko rozwinąć, użyć w doświadczeniu i ponownie uporządkować po zakończeniu pracy. Dla nauczyciela oznacza to mniej czasu poświęconego na organizację stanowiska, a dla uczniów — bardziej przejrzyste i bezpieczne doświadczenie.

Pomiar mikroprądu — bardzo mały sygnał, bardzo ważny wniosek

W doświadczeniu z TP6043 powstający prąd jest niewielki, dlatego do jego pomiaru najlepiej wykorzystać czujnik mikroprądu. To bardzo dobra okazja, aby wyjaśnić uczniom, że nie każdy prąd musi być duży, aby był znaczący. W fizyce często najważniejsze są właśnie małe sygnały, które trzeba umieć wykryć i zinterpretować. Czujnik mikroprądu pozwala obserwować zmiany prądu w czasie rzeczywistym. Uczniowie mogą wykonywać ruch przewodem, zmieniać kierunek, szybkość i długość odcinka roboczego, a następnie porównywać odpowiedź układu. Dane mogą być prezentowane na terminalach Windows, Android i iOS. To bardzo dobry sposób na pokazanie, że nowoczesne doświadczenie szkolne nie musi kończyć się na wychyleniu wskazówki. Można rejestrować dane, tworzyć wykresy i porównywać serie pomiarowe.

Jakie doświadczenia można wykonać?

Badanie indukcji elektromagnetycznej podczas ruchu przewodu To podstawowe doświadczenie z wykorzystaniem TP6043. Uczniowie poruszają przewodem tak, aby przecinał pole magnetyczne, a czujnik mikroprądu rejestruje pojawiający się prąd. Dzięki temu mogą praktycznie sprawdzić, że ruch przewodnika w polu magnetycznym może wywołać prąd indukowany.

Badanie prądu powstającego podczas przecinania ziemskiego pola magnetycznego Uczniowie mogą wykorzystać fakt, że Ziemia posiada pole magnetyczne. Przewód poruszający się w tym polu generuje bardzo mały sygnał, który można analizować za pomocą czujnika mikroprądu.

Wpływ kierunku ruchu przewodu na sygnał pomiarowy Uczniowie mogą poruszać przewodem w różnych kierunkach i sprawdzać, czy zmienia się znak lub charakter rejestrowanego prądu. To dobry punkt wyjścia do omówienia reguły Lenza i kierunku prądu indukowanego.

Wpływ szybkości ruchu przewodu na prąd indukowany Przewód można poruszać wolniej lub szybciej. Uczniowie mogą porównać, czy szybsze przecinanie pola magnetycznego daje wyraźniejszy sygnał na czujniku mikroprądu.

Wpływ długości linki na wynik doświadczenia Dzięki regulacji długości linki można sprawdzić, jak długość poruszającego się odcinka przewodu wpływa na obserwowany sygnał. To bardzo dobre doświadczenie do nauki kontroli zmiennych.

Porównanie ruchu regularnego i nieregularnego Uczniowie mogą porównać ruch wykonywany równomiernie z ruchem gwałtownym lub nieregularnym. Dzięki temu zobaczą, jak sposób wykonania doświadczenia wpływa na przebieg sygnału.

Obserwacja zmiany znaku prądu przy zmianie kierunku ruchu Jeśli warunki pomiaru na to pozwalają, można sprawdzić, czy odwrócenie kierunku ruchu powoduje zmianę kierunku prądu. To bardzo czytelne wprowadzenie do reguły Lenza.

Porównanie doświadczenia z innymi układami indukcji TP6043 można zestawić z demonstratorem ruchowym Faradaya TP6013 lub indukcyjnym TP6019. Dzięki temu uczniowie zobaczą, że indukcję można uzyskać przez ruch przewodu, ruch cewki, ruch magnesu albo zmianę pola wytwarzanego przez inną cewkę.

Model działania prądnicy Uczniowie mogą potraktować zestaw jako uproszczony model generatora. Ruch mechaniczny przewodu prowadzi do powstania sygnału elektrycznego, co jest podstawą działania prądnic i generatorów.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ kierunku ustawienia przewodu, prędkości ruchu, długości linki, zakłóceń elektromagnetycznych, jakości połączeń i czułości czujnika mikroprądu.

Projekt STEM — jak uzyskać największy sygnał indukowany? Uczniowie mogą zaplanować badanie, w którym szukają takich warunków ruchu przewodu, aby uzyskać największy i najbardziej powtarzalny sygnał. Porównują długość linki, szybkość ruchu, kierunek ruchu i sposób prowadzenia przewodu.

Zastosowanie w fizyce, technice i STEM

Hand-cranked Magnetic Field Generator TP6043 szczególnie dobrze sprawdza się w fizyce przy omawianiu indukcji elektromagnetycznej, pola magnetycznego, prawa Faradaya, reguły Lenza, prądu indukowanego i podstaw działania generatorów.

W edukacji technicznej zestaw pozwala połączyć teorię z realnymi zastosowaniami: prądnicami, generatorami, alternatorami, dynamami rowerowymi, czujnikami indukcyjnymi i układami przetwarzającymi energię mechaniczną w elektryczną. Uczniowie rozumieją, że prąd elektryczny może powstać w wyniku ruchu, a nie tylko dzięki gotowemu źródłu zasilania. W edukacji STEM TP6043 pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, zmiana jednego parametru, pomiar, wykres, analiza i wniosek. To proste, ale bardzo wartościowe stanowisko do nauki eksperymentowania.

Współpraca z SenseDisc Pro i iLab V12.0

TP6043 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Zestaw stanowi część mechaniczną doświadczenia, w której przewód porusza się w polu magnetycznym, a pomiar można realizować czujnikiem mikroprądu. Do zajęć rozszerzonych przydatne są: czujnik mikroprądu, czujnik napięcia, czujnik pola magnetycznego, czujnik częstotliwości oraz moduły do rejestracji danych w czasie. W połączeniu z iLab V12.0 uczniowie mogą zapisywać przebiegi prądu, porównywać serie pomiarowe, analizować wpływ szybkości ruchu i długości przewodu oraz przygotowywać raporty z doświadczeń.

Takie stanowisko pokazuje, że nawet bardzo słaby sygnał elektryczny może być wartościowym wynikiem doświadczenia, jeśli zostanie prawidłowo zmierzony i zinterpretowany.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6043 Hand-cranked Magnetic Field Generator oznacza gotowe, proste i bardzo obrazowe stanowisko do wprowadzenia indukcji elektromagnetycznej. Zestaw pomaga rozpocząć temat od obserwacji i pomiaru, a dopiero potem przejść do prawa Faradaya, reguły Lenza i działania generatorów. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi przewód, wykonuje ruch, obserwuje zmiany mikroprądu i rozumie, że źródłem sygnału jest zmiana położenia przewodnika względem pola magnetycznego. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest kompaktowy, łatwy do przechowywania i dobrze pasuje do doświadczeń pokazowych, pracy w grupach oraz zajęć projektowych z elektromagnetyzmu.

Bezpieczeństwo i prawidłowe użytkowanie

TP6043 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić stan linki, końcówek przyłączeniowych, połączenie z czujnikiem mikroprądu oraz ustawienie stanowiska. Podczas wykonywania ruchu przewodem należy zachować odpowiedni odstęp od innych osób i elementów wyposażenia pracowni. Linkę należy prowadzić płynnie, bez gwałtownego szarpania i bez uderzania nią o meble, czujniki lub ekran urządzenia pomiarowego. W doświadczeniach porównawczych warto zmieniać tylko jeden parametr naraz: długość linki, szybkość ruchu albo kierunek ruchu. Po zakończeniu pracy należy odłączyć przewody od czujnika, zwinąć linkę na szpulę, uporządkować końcówki przyłączeniowe i przechowywać zestaw w suchym miejscu, tak aby przewód nie był zagięty ani splątany.
