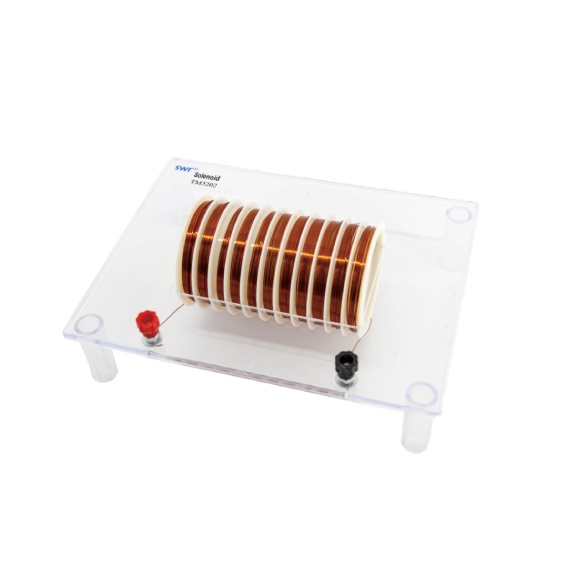

Cewka powietrzna, przeznaczona do badania pola magnetycznego wewnątrz zasilonej cewki.

TM3202 Solenoid — praktyczne badanie pola magnetycznego wewnątrz cewki

Solenoid TM3202 / Cewka powietrzna to zestaw dydaktyczny do doświadczeń z elektromagnetyzmu, pola magnetycznego, prądu elektrycznego, zwojnic i cyfrowego pomiaru indukcji magnetycznej. W Sklep Multimedia polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że przewodnik z prądem nie jest tylko elementem obwodu elektrycznego — wokół niego powstaje pole magnetyczne, które można mierzyć, obserwować i analizować. Cewka powietrzna służy do pomiaru jednorodnego pola magnetycznego wewnątrz zasilonego solenoidu oraz do badania zależności między natężeniem prądu, liczbą zwojów cewki i indukcją pola wewnątrz solenoidu. Konstrukcja ma duży wolny przekrój wewnętrzny, równomierne uzwojenie oraz przezroczystą akrylową płytkę-uchwyt, która ułatwia ustawienie małej igły magnetycznej i obserwację kierunku pola. Największą wartością dydaktyczną TM3202 jest możliwość połączenia klasycznej obserwacji z pomiarem cyfrowym. Uczeń może najpierw zobaczyć kierunek pola za pomocą igły magnetycznej, a następnie zmierzyć indukcję magnetyczną czujnikiem pola i porównać wyniki dla różnych wartości prądu.

Do czego służy zestaw TM3202?

Zestaw TM3202 służy do badania pola magnetycznego powstającego wewnątrz solenoidu, czyli cewki złożonej z wielu zwojów przewodu. Gdy przez cewkę płynie prąd, wewnątrz niej powstaje pole magnetyczne, które w centralnej części solenoidu może być traktowane jako w przybliżeniu jednorodne. To bardzo ważny model w fizyce, ponieważ pozwala zrozumieć działanie elektromagnesów, cewek, przekaźników, zaworów elektromagnetycznych, transformatorów i wielu urządzeń elektrotechnicznych. W praktyce szkolnej zestaw można wykorzystać do omawiania: pola magnetycznego przewodnika z prądem, pola magnetycznego solenoidu, indukcji magnetycznej, zależności pola od natężenia prądu, zależności pola od liczby zwojów, kierunku linii pola magnetycznego, reguły prawej dłoni, jednorodności pola wewnątrz cewki, pracy z czujnikiem pola magnetycznego, analizy danych w tabelach i na wykresach, zastosowań cewek w technice. To bardzo dobry zestaw do pokazania uczniom, że elektromagnetyzm jest mierzalny. Pole magnetyczne nie musi być tylko „niewidzialnym zjawiskiem” opisywanym rysunkiem w podręczniku. Można je wykryć, zmierzyć i porównać w różnych warunkach.

Dlaczego warto badać solenoid doświadczalnie?

Solenoid jest jednym z najważniejszych układów w elektromagnetyzmie. Uczniowie spotykają go w teorii, ale bez doświadczenia często trudno im zrozumieć, dlaczego cewka z prądem może działać jak elektromagnes i dlaczego wewnątrz długiej cewki pole ma bardziej uporządkowany charakter. TM3202 pozwala przeprowadzić doświadczenie bardzo czytelnie. Zasilamy cewkę, wprowadzamy do jej wnętrza czujnik pola magnetycznego lub igłę magnetyczną i obserwujemy, co dzieje się z polem. Następnie zmieniamy natężenie prądu lub liczbę aktywnych zwojów i sprawdzamy, jak zmienia się wynik. Dzięki temu uczniowie widzą związek przyczynowo-skutkowy: prąd płynący przez zwoje tworzy pole magnetyczne, większy prąd może dawać większą indukcję, a większa liczba zwojów wpływa na charakter i wartość pola. To bardzo dobrze przygotowuje do trudniejszych tematów, takich jak elektromagnesy, indukcja elektromagnetyczna, transformatory i prądnice.

Jednorodne pole magnetyczne wewnątrz solenoidu

Jednym z podstawowych doświadczeń jest badanie pola magnetycznego wewnątrz cewki. Wewnątrz solenoidu pole jest bardziej uporządkowane niż na zewnątrz, a w centralnej części może być traktowane jako w przybliżeniu jednorodne. Zestaw został przygotowany właśnie do pomiaru takiego pola i do badania jego właściwości. Dla uczniów jest to bardzo ważna obserwacja. Mogą przesuwać czujnik pola magnetycznego wzdłuż osi solenoidu i sprawdzać, czy wartość indukcji zmienia się tak samo w środku cewki i przy jej końcach. Dzięki temu łatwiej zrozumieć, dlaczego w wielu doświadczeniach i urządzeniach wykorzystuje się właśnie cewki o odpowiednio dobranej geometrii. To doświadczenie dobrze rozwija myślenie przestrzenne. Uczeń nie widzi pola bezpośrednio, ale dzięki czujnikowi może zbudować jego obraz na podstawie pomiarów.

Zależność pola magnetycznego od natężenia prądu

TM3202 pozwala badać zależność między natężeniem prądu płynącego przez cewkę a indukcją magnetyczną wewnątrz solenoidu. W praktyce uczniowie ustawiają kolejne wartości prądu, mierzą pole magnetyczne i tworzą tabelę wyników. To jedno z najważniejszych doświadczeń z elektromagnetyzmu. Uczniowie mogą samodzielnie sprawdzić, że zmiana prądu wpływa na wartość pola. Jeżeli prąd rośnie, pole wewnątrz cewki zwykle również staje się silniejsze. Dzięki temu zależność między prądem i polem nie jest już tylko wzorem — staje się wynikiem pomiaru. To doświadczenie świetnie uczy kontroli zmiennych. Jeżeli badamy wpływ natężenia prądu, to położenie czujnika, liczba zwojów i ustawienie cewki powinny pozostać takie same. Dopiero wtedy można rzetelnie porównać wyniki.

Zależność pola od liczby zwojów

Cewka powietrzna umożliwia również badanie wpływu liczby zwojów na pole magnetyczne wewnątrz solenoidu. Materiały produktowe opisują ją jako zestaw do badania relacji między prądem, liczbą zwojów i natężeniem / indukcją pola magnetycznego wewnątrz solenoidu. Dla ucznia jest to bardzo intuicyjne. Jedna pętla przewodu z prądem wytwarza pole. Jeśli takich pętli jest więcej i są ułożone wzdłuż wspólnej osi, ich pola wzajemnie się wzmacniają. W ten sposób łatwo wyjaśnić, dlaczego elektromagnesy buduje się z wielu zwojów przewodu. Doświadczenie można powiązać z praktyką techniczną: silniejsze elektromagnesy, cewki w przekaźnikach, elektromagnesy podnoszące metalowe elementy, cewki w głośnikach, zawory elektromagnetyczne i elementy automatyki.

Duży wolny przekrój wewnątrz cewki

Wnętrze cewki ma duży wolny przekrój, co ułatwia badanie właściwości pola magnetycznego wewnątrz solenoidu. To bardzo praktyczna cecha w pracy szkolnej, ponieważ pozwala łatwiej wprowadzić czujnik pola magnetycznego do wnętrza cewki i przesuwać go wzdłuż osi pomiarowej. Dzięki temu uczniowie mogą badać rozkład pola, zamiast ograniczać się do jednego punktu. Mogą porównać pole w środku cewki, bliżej końców oraz poza solenoidem. To bardzo dobry sposób na pokazanie, że pole magnetyczne ma strukturę przestrzenną. Duży przekrój ułatwia również demonstrację z małą igłą magnetyczną, jeżeli chcemy obserwować kierunek pola w sposób bardziej klasyczny, bez rozpoczynania od pomiaru cyfrowego.

Przezroczysta akrylowa płytka-uchwyt i igła magnetyczna

Przezroczysta akrylowa płytka-uchwyt ułatwia ustawienie małej igły magnetycznej i obserwację linii oraz kierunku pola. To bardzo przydatne rozwiązanie, ponieważ uczniowie mogą najpierw zobaczyć efekt jakościowo, a dopiero potem przejść do pomiaru ilościowego. Igła magnetyczna pozwala wyjaśnić kierunek pola wewnątrz cewki. Po zmianie kierunku prądu w solenoidzie można obserwować zmianę orientacji igły. To bardzo dobrze wprowadza regułę prawej dłoni oraz pojęcie biegunów elektromagnesu. Przezroczysty uchwyt pomaga też w prowadzeniu pokazu nauczycielskiego, ponieważ nie zasłania wnętrza cewki i ułatwia uczniom obserwację położenia igły względem osi solenoidu.

Równomierne uzwojenie i stabilne pole magnetyczne

Uzwojenie cewki jest równomierne na cylindrycznym karkasie, co pomaga uzyskać stabilne pole magnetyczne. To ważne, ponieważ w doświadczeniach porównawczych liczy się powtarzalność warunków. Jeżeli zwoje są rozmieszczone równomiernie, łatwiej analizować zależności między prądem, liczbą zwojów i polem. Dla nauczyciela oznacza to prostsze przygotowanie lekcji. Zamiast samodzielnie nawijać cewkę lub korzystać z układów o niepewnych parametrach, można użyć gotowego elementu, który jest przeznaczony do szkolnych doświadczeń. Dla ucznia oznacza to czytelniejszy wynik. Jeśli układ jest stabilny, łatwiej zobaczyć właściwą zależność fizyczną, a nie przypadkowe zakłócenia wynikające z niedokładnie przygotowanej cewki.

Pomiar cyfrowy i praca z wykresami

TM3202 współpracuje z czujnikiem pola magnetycznego. Dane mogą być prezentowane w czasie rzeczywistym na urządzeniach z systemami Windows, Android i iOS. Dzięki temu doświadczenie można prowadzić w nowoczesny sposób: uczniowie widzą zmianę pola na ekranie, tworzą tabelę wyników i analizują wykres. To bardzo duża korzyść dydaktyczna. Uczniowie nie ograniczają się do stwierdzenia, że „pole się pojawiło”. Mogą zmierzyć jego wartość, porównać wyniki dla kilku prądów i sprawdzić, czy zależność ma charakter zbliżony do liniowego. W połączeniu z monitorem interaktywnym lub ekranem projekcyjnym można łatwo pokazać wyniki całej klasie. To szczególnie przydatne przy lekcji pokazowej, kiedy nauczyciel zmienia wartość prądu, a uczniowie natychmiast obserwują zmianę indukcji magnetycznej.

Jakie doświadczenia można wykonać?

Badanie pola magnetycznego wewnątrz zasilonego solenoidu To podstawowe doświadczenie z wykorzystaniem TM3202. Uczniowie zasilają cewkę, wprowadzają czujnik pola magnetycznego do jej wnętrza i mierzą wartość indukcji magnetycznej.

Pomiar jednorodności pola magnetycznego w osi cewki Czujnik można przesuwać wzdłuż osi solenoidu i sprawdzać, jak zmienia się pole w środku, przy końcach i poza cewką. To doświadczenie pomaga zrozumieć, dlaczego środkowa część solenoidu jest szczególnie użyteczna w doświadczeniach.

Badanie zależności pola magnetycznego od natężenia prądu Uczniowie ustawiają kolejne wartości prądu zasilającego cewkę i mierzą indukcję magnetyczną. Następnie tworzą tabelę i wykres zależności pola od prądu.

Badanie zależności pola magnetycznego od liczby zwojów Doświadczenie pozwala omówić, jak liczba zwojów wpływa na wartość pola magnetycznego wewnątrz solenoidu. To ważne wprowadzenie do działania elektromagnesów.

Obserwacja kierunku pola za pomocą igły magnetycznej Małą igłę magnetyczną można ustawić w przezroczystym uchwycie i obserwować jej ustawienie względem osi cewki. To pomaga zrozumieć kierunek linii pola.

Zmiana kierunku pola po odwróceniu kierunku prądu Po zmianie polaryzacji zasilania można sprawdzić, jak zmienia się kierunek pola magnetycznego. To bardzo dobre ćwiczenie do reguły prawej dłoni.

Porównanie pomiaru jakościowego i ilościowego Uczniowie najpierw obserwują igłę magnetyczną, a potem mierzą pole czujnikiem. Dzięki temu rozumieją różnicę między wykrywaniem pola a pomiarem jego wartości.

Tworzenie wykresu indukcji magnetycznej w funkcji prądu Po wykonaniu serii pomiarów uczniowie mogą przygotować wykres i opisać trend. To bardzo dobre ćwiczenie z analizy danych.

Model elektromagnesu Solenoid można wykorzystać jako model elektromagnesu. Uczniowie sprawdzają, że cewka z prądem zachowuje się jak źródło pola magnetycznego i może mieć określony kierunek pola.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ położenia czujnika, zakłóceń magnetycznych, zbyt dużego prądu, nagrzewania cewki, niedokładności ustawienia oraz obecności metalowych przedmiotów w pobliżu.

Projekt STEM — mapa pola magnetycznego solenoidu Uczniowie mogą przygotować mapę pola: wykonać pomiary w kilku punktach, stworzyć tabelę, wykres i prosty schemat rozkładu pola wewnątrz oraz wokół cewki.

Zastosowanie w fizyce, technice i STEM

Solenoid TM3202 szczególnie dobrze sprawdza się w fizyce przy omawianiu prądu elektrycznego, pola magnetycznego, elektromagnesów, cewek, reguły prawej dłoni, indukcji magnetycznej i podstaw elektromagnetyzmu. W edukacji technicznej zestaw pomaga wyjaśnić działanie urządzeń, w których cewka z prądem wytwarza pole magnetyczne: przekaźników, elektromagnesów, zaworów elektromagnetycznych, głośników, silników, czujników i elementów automatyki. W edukacji STEM TM3202 pozwala prowadzić zajęcia w pełnym modelu badawczym: pytanie, hipoteza, zmiana jednego parametru, pomiar, tabela, wykres i wniosek. Uczniowie mogą samodzielnie sprawdzić, jak prąd i liczba zwojów wpływają na pole magnetyczne.

Współpraca z SenseDisc Pro i iLab V12.0

TM3202 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Solenoid stanowi element wykonawczy doświadczenia, a pomiar można realizować czujnikiem pola magnetycznego. Do zajęć rozszerzonych przydatne są: czujnik pola magnetycznego, czujnik prądu, czujnik napięcia, czujnik częstotliwości oraz inteligentny zasilacz. W połączeniu z iLab V12.0 uczniowie mogą zapisywać przebiegi, tworzyć wykresy indukcji magnetycznej w funkcji prądu, porównywać pomiary w różnych punktach cewki i przygotowywać raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że elektromagnetyzm można badać cyfrowo i ilościowo. Uczeń nie tylko obserwuje igłę magnetyczną, ale mierzy pole i analizuje konkretne wartości.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela Solenoid TM3202 oznacza gotowy element do wielu doświadczeń z elektromagnetyzmu. Zestaw jest prosty w użyciu, czytelny dla uczniów i dobrze współpracuje z czujnikiem pola magnetycznego oraz systemem cyfrowej rejestracji danych. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi cewkę, zasila ją prądem, obserwuje igłę magnetyczną i mierzy pole. Dzięki temu łatwiej rozumie, że prąd elektryczny i magnetyzm są ze sobą powiązane. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest kompaktowy, lekki, łatwy do przechowywania i bardzo dobrze nadaje się do lekcji pokazowych, pracy w grupach oraz zajęć projektowych.

Bezpieczeństwo i prawidłowe użytkowanie

TM3202 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić połączenia, zaciski przyłączeniowe, ustawienie czujnika pola magnetycznego i wartość prądu zasilającego. Nie należy przekraczać zalecanych parametrów zasilania ani doprowadzać do nadmiernego nagrzewania cewki. Podczas doświadczeń porównawczych warto zmieniać tylko jeden parametr naraz: natężenie prądu, położenie czujnika albo liczbę aktywnych zwojów. W pobliżu stanowiska warto ograniczyć obecność silnych magnesów, metalowych elementów i urządzeń mogących zakłócać pomiar pola magnetycznego. Po zakończeniu pracy należy wyłączyć zasilanie, odłączyć przewody i przechowywać cewkę tak, aby nie uszkodzić uzwojenia ani przezroczystej płytki.
