Aparatura do badania prawa Charlesa, doświadczenia z gazami, temperaturą, ciśnieniem, termodynamiką i analizą danych pomiarowych

TP6037 Apparatus for Charles Law — prawo Charlesa pokazane przez jednoczesny pomiar temperatury i ciśnienia

Apparatus for Charles Law TP6037 / Aparatura do badania prawa Charlesa to zestaw laboratoryjny do doświadczeń z gazami, temperaturą, ciśnieniem, termodynamiką i analizą danych pomiarowych. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że gaz zamknięty w stałej objętości zmienia swoje ciśnienie wraz ze zmianą temperatury. Zestaw służy do badania zależności ciśnienia od temperatury dla danej masy gazu przy stałej objętości, czyli zależności p ∝ T. Układ zapewnia szczelne środowisko o niezmiennej objętości, a pomiar odbywa się równocześnie za pomocą szybkiej sondy temperatury i czujnika ciśnienia absolutnego podłączanego przez złączkę „pagoda”. Największą wartością dydaktyczną TP6037 jest to, że uczniowie nie muszą jedynie przyjmować prawa gazowego jako gotowego wzoru. Mogą samodzielnie ogrzewać lub ochładzać zamkniętą próbkę gazu, mierzyć temperaturę i ciśnienie, obserwować wykres oraz wyciągnąć wniosek, że przy stałej objętości wzrost temperatury powoduje wzrost ciśnienia.

Do czego służy zestaw TP6037?

Zestaw TP6037 służy do praktycznego badania prawa Charlesa w układzie stałoobjętościowym. W doświadczeniu analizujemy, jak zmienia się ciśnienie określonej masy gazu, gdy zmienia się temperatura, a objętość pozostaje niezmienna. Dzięki jednoczesnemu pomiarowi p i T uczniowie mogą przejść od obserwacji do danych liczbowych, tabeli i wykresu. W praktyce szkolnej zestaw można wykorzystać do omawiania: gazów i ich właściwości, prawa Charlesa w ujęciu szkolnym, zależności p ∝ T przy stałej objętości, ciśnienia absolutnego, temperatury i skali Kelvina, stałej objętości gazu, przemian gazowych, pomiaru temperatury szybkim czujnikiem, pomiaru ciśnienia czujnikiem absolutnym, wykresu ciśnienie–temperatura, analizy danych w czasie rzeczywistym, błędów pomiarowych i szczelności układu. To bardzo dobry zestaw do pokazania uczniom, że prawa gazowe nie są abstrakcyjnym działem fizyki. Zależność między ciśnieniem i temperaturą można zmierzyć w prostym, szczelnym układzie laboratoryjnym, a wynik można przedstawić na wykresie.

Dlaczego prawo Charlesa warto badać doświadczalnie?

Prawa gazowe bywają trudne, ponieważ dotyczą wielkości, których uczniowie nie widzą bezpośrednio. Gaz znajduje się w probówce, nie widać jego cząsteczek, a ciśnienie i temperatura są opisywane liczbami. TP6037 porządkuje ten temat, bo pozwala uczniom zobaczyć efekt zmian temperatury przez mierzalną zmianę ciśnienia. W doświadczeniu probówka z pokrywką tworzy zamknięte środowisko o stałej objętości. Szybka sonda temperatury mierzy temperaturę gazu, a czujnik ciśnienia absolutnego rejestruje ciśnienie. Dane są prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS. Dzięki temu uczniowie mogą obserwować, że kiedy temperatura rośnie, rośnie również ciśnienie gazu. Gdy temperatura spada, ciśnienie maleje. Zestaw pozwala więc przełożyć teorię kinetyczno-molekularną na pomiar: szybszy ruch cząsteczek przy wyższej temperaturze oznacza częstsze i silniejsze zderzenia ze ściankami naczynia.

Szczelny układ o stałej objętości

Jednym z najważniejszych warunków doświadczenia jest utrzymanie stałej objętości gazu. TP6037 został przygotowany tak, aby tworzyć szczelne środowisko pomiarowe o niezmiennej objętości. Konfiguracja obejmuje probówkę z pokrywką, szybki czujnik temperatury i złączkę „pagoda” do podłączenia czujnika ciśnienia absolutnego. To bardzo ważne dydaktycznie. Jeżeli objętość układu zmieniałaby się podczas doświadczenia, uczniowie nie mogliby jednoznacznie przypisać zmiany ciśnienia wyłącznie zmianie temperatury. Stała objętość pozwala skupić się na jednej zależności: ciśnienie — temperatura. Dzięki temu zestaw uczy także kontroli zmiennych. Uczniowie rozumieją, że w doświadczeniu fizycznym trzeba zachować określone warunki, aby wniosek był poprawny.

Jednoczesny pomiar temperatury i ciśnienia

W TP6037 szczególnie ważna jest możliwość jednoczesnego pomiaru temperatury i ciśnienia. Szybka sonda temperatury umieszczona w probówce współpracuje z czujnikiem temperatury, a złączka „pagoda” umożliwia podłączenie czujnika ciśnienia absolutnego. To ogromna korzyść podczas lekcji. Uczniowie nie muszą prowadzić oddzielnych pomiarów ani przepisywać danych z różnych przyrządów. Mogą obserwować oba parametry jednocześnie i od razu zauważyć ich wzajemną zależność. Taki pomiar rozwija umiejętność analizy danych. Uczniowie mogą przygotować tabelę: czas — temperatura — ciśnienie, a następnie wykres p(T). Dzięki temu łatwiej przejść od eksperymentu do wniosku o proporcjonalności ciśnienia i temperatury.

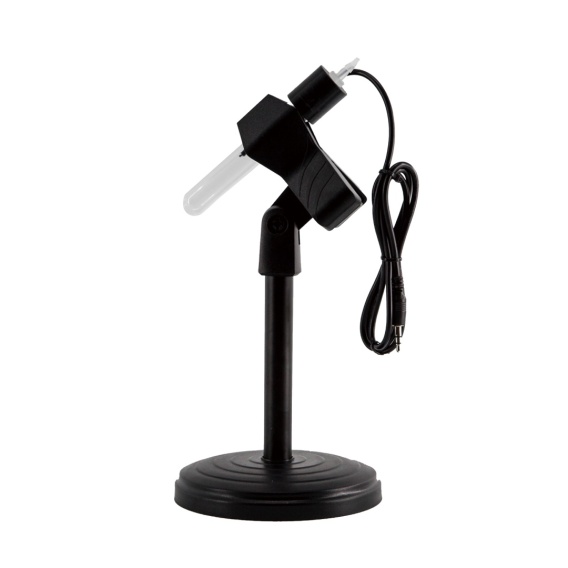

Stabilny uchwyt sondy i regulacja kąta

Zestaw posiada stabilną podstawę uchwytu sondy oraz klamrowe mocowanie z regulacją kąta. Taka konstrukcja ułatwia szybkie wyjmowanie i mocowanie probówki oraz poprawia wygodę pracy podczas demonstracji i ćwiczeń grupowych. To praktyczny detal, który w realnej lekcji ma duże znaczenie. Jeśli probówka i czujnik są stabilne, łatwiej uzyskać powtarzalne wyniki, a uczniowie mogą skupić się na obserwacji danych, zamiast na utrzymywaniu elementów w odpowiedniej pozycji. Regulacja kąta pomaga też dopasować układ do sposobu ogrzewania lub chłodzenia oraz do organizacji stanowiska. Dzięki temu doświadczenie można przeprowadzić sprawniej i bez zbędnego chaosu na stole laboratoryjnym.

Wykres ciśnienie–temperatura

Oprogramowanie współpracujące z zestawem pozwala opisać krzywą zmian ciśnienia i temperatury oraz wyciągnąć wniosek, że ciśnienie jest proporcjonalne do temperatury. To jeden z najważniejszych efektów pracy z TP6037. Uczniowie widzą wykres, a nie tylko pojedyncze odczyty. Mogą sprawdzić, czy punkty układają się w przewidywany sposób i czy zależność jest zbliżona do liniowej przy odpowiednim ujęciu temperatury. Warto przy tym wprowadzić skalę Kelvina. Jeśli uczniowie pracują na stopniach Celsjusza, mogą zauważyć trend, ale pełne rozumienie prawa gazowego wymaga przejścia do temperatury bezwzględnej. Dzięki temu doświadczenie można łatwo rozszerzyć o rozmowę o zerze bezwzględnym i skali temperatur.

Jakie doświadczenia można wykonać?

Badanie prawa Charlesa przy stałej objętości To podstawowe doświadczenie z wykorzystaniem TP6037. Uczniowie mierzą temperaturę i ciśnienie określonej masy gazu w zamkniętej probówce, a następnie sprawdzają zależność p ∝ T.

Wyznaczanie wykresu ciśnienie–temperatura Dane z czujników pozwalają przygotować wykres zależności ciśnienia od temperatury. Uczniowie mogą analizować przebieg krzywej i formułować wniosek o proporcjonalności.

Jednoczesny pomiar p i T Uczniowie obserwują ciśnienie i temperaturę w tym samym czasie. To ułatwia zrozumienie, że obie wielkości są powiązane w jednym układzie gazowym.

Badanie wpływu ogrzewania gazu na ciśnienie Po podgrzaniu probówki temperatura gazu wzrasta, a wraz z nią rośnie ciśnienie. Uczniowie widzą, że zamknięty gaz reaguje na zmianę temperatury wzrostem nacisku na ścianki naczynia.

Badanie wpływu chłodzenia gazu na ciśnienie Po obniżeniu temperatury ciśnienie gazu spada. To pozwala pokazać zależność w obu kierunkach i sprawdzić, czy proces jest powtarzalny.

Porównanie wyników dla różnych zakresów temperatury Uczniowie mogą wykonać pomiary w niższym i wyższym zakresie temperatur, a następnie porównać nachylenie wykresu i stabilność danych.

Wprowadzenie do skali Kelvina Doświadczenie pozwala wyjaśnić, dlaczego w prawach gazowych stosuje się temperaturę bezwzględną. Uczniowie mogą porównać wykres wykonany dla °C i K.

Analiza szczelności układu Jeżeli układ nie jest szczelny, wyniki mogą odbiegać od oczekiwanych. To dobre ćwiczenie z rozpoznawania błędów eksperymentalnych.

Kontrola stałej objętości Uczniowie mogą omówić, dlaczego w doświadczeniu objętość musi pozostać niezmienna i co zmieniłoby się, gdyby gaz mógł swobodnie zwiększać objętość.

Modelowanie zachowania gazu w zamkniętym naczyniu Zestaw pozwala powiązać doświadczenie z realnymi sytuacjami: wzrostem ciśnienia w zamkniętych pojemnikach pod wpływem temperatury, bezpieczeństwem pojemników ciśnieniowych i działaniem czujników ciśnienia.

Analiza błędów pomiarowych Uczniowie mogą omówić wpływ nieszczelności, bezwładności czujnika temperatury, opóźnienia wyrównania temperatury gazu, tempa ogrzewania, wilgoci, położenia sondy i dokładności czujnika ciśnienia.

Projekt STEM — jak temperatura wpływa na ciśnienie zamkniętego gazu? Uczniowie mogą zaplanować serię pomiarów, stworzyć tabelę, wykres, obliczyć zależność i przygotować wniosek, odnosząc wynik do praktycznych zastosowań gazów.

Zastosowanie w fizyce, chemii, przyrodzie i STEM

Apparatus for Charles Law TP6037 szczególnie dobrze sprawdza się w fizyce przy omawianiu gazów, ciśnienia, temperatury, przemian gazowych, teorii kinetyczno-molekularnej i praw gazowych. W chemii zestaw można wykorzystać do rozmowy o zachowaniu gazów, pomiarach ciśnienia, temperaturze bezwzględnej, pracy z układami zamkniętymi i bezpieczeństwie ogrzewania gazów. W przyrodzie TP6037 pomaga wyjaśnić codzienne zjawiska: wzrost ciśnienia w zamkniętym pojemniku podczas ogrzewania, zmianę ciśnienia w oponach, działanie aerozoli, pomiar ciśnienia oraz wpływ temperatury na gazy. W edukacji STEM zestaw pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, przygotowanie szczelnego układu, pomiar temperatury i ciśnienia, tabela, wykres, analiza oraz wniosek. Uczniowie pracują z realnymi danymi i uczą się krytycznie oceniać wynik.

Współpraca z SenseDisc Pro i iLab V12.0

TP6037 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics, Chemistry, Environment & Ecology oraz Advanced. Zestaw stanowi część laboratoryjną doświadczenia, a pomiar można realizować szybkim czujnikiem temperatury i czujnikiem ciśnienia absolutnego. W połączeniu z iLab V12.0 uczniowie mogą rejestrować przebiegi temperatury i ciśnienia, tworzyć wykresy zależności p(T), porównywać serie pomiarowe i przygotowywać raporty. To bardzo dobrze pokazuje, że prawa gazowe można badać ilościowo, a nie tylko omawiać na podstawie wzorów. Takie stanowisko pomaga łączyć termodynamikę z praktyką: od szkolnego doświadczenia, przez bezpieczeństwo zamkniętych pojemników, aż po techniczne układy pomiaru ciśnienia i temperatury.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6037 Apparatus for Charles Law oznacza gotowe stanowisko do jednego z najważniejszych doświadczeń z praw gazowych. Zestaw ogranicza czas przygotowania, zapewnia szczelne środowisko o stałej objętości, ułatwia mocowanie probówki i pozwala prowadzić pokaz lub pracę grupową w sposób uporządkowany. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi zamknięty gaz, obserwuje zmianę temperatury i ciśnienia, a następnie samodzielnie dochodzi do wniosku, że przy stałej objętości ciśnienie gazu jest proporcjonalne do temperatury. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, przyrodniczej, chemicznej i STEM. Zestaw ma kompaktowe wymiary 115 mm × 115 mm × 270 mm, masę 0,384 kg i certyfikację CE, dlatego łatwo go przechowywać, przenosić i wykorzystywać zarówno w pokazach, jak i ćwiczeniach uczniowskich.

Bezpieczeństwo i prawidłowe użytkowanie

TP6037 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić szczelność probówki, pokrywki, złączki „pagoda”, połączenie z czujnikiem ciśnienia absolutnego oraz stabilność uchwytu sondy. Podczas ogrzewania lub chłodzenia gazu należy pracować łagodnie, bez gwałtownych zmian temperatury i bez przekraczania bezpiecznych warunków pracy układu. Nie należy odłączać czujnika ciśnienia ani otwierać probówki w trakcie pomiaru, jeśli w układzie występuje podwyższone ciśnienie. Po zakończeniu pracy należy odczekać, aż temperatura i ciśnienie ustabilizują się, odłączyć czujniki, ostrożnie wyjąć probówkę z uchwytu, osuszyć elementy i przechowywać zestaw w suchym miejscu.
