TP2007 Apparatus for Work Done by Compressing Gas — praktyczne pokazanie, że sprężanie gazu podnosi jego temperaturę

Apparatus for Work Done by Compressing Gas TP2007 / Aparatura do badania pracy wykonanej przy sprężaniu gazu to zestaw laboratoryjny do doświadczeń z termodynamiki, energii wewnętrznej, pracy i przemian gazowych. W Sklep Multimedia polecamy go jako bardzo czytelną pomoc dydaktyczną do fizyki i edukacji STEM, ponieważ pozwala uczniom zobaczyć zjawisko, które trudno dobrze wyjaśnić samym wzorem: gdy wykonujemy pracę nad gazem, jego temperatura może wzrosnąć. Karta Sklep Multimedia wskazuje, że zestaw służy do doświadczenia „Praca wykonana przy sprężaniu gazu” i umożliwia badanie zmian temperatury porcji gazu podczas sprężania. W doświadczeniu tłok strzykawki przesuwa się powoli, a szybki czujnik temperatury mierzy zmianę temperatury powietrza wewnątrz strzykawki. SWR opisuje to zastosowanie jako badanie stopniowego wzrostu temperatury podczas ciągłego sprężania określonej objętości powietrza. Największą wartością dydaktyczną TM2007 jest prostota i jednoznaczność doświadczenia. Uczeń widzi ruch tłoka, wie, że wykonuje pracę mechaniczną, a jednocześnie obserwuje wzrost temperatury gazu. Dzięki temu pojęcia takie jak praca, energia wewnętrzna, temperatura, sprężanie i przemiana energii stają się mierzalne i łatwiejsze do zrozumienia.

Do czego służy zestaw TP2007?

Zestaw TM2007 służy do badania, jak sprężanie gazu wpływa na jego temperaturę. W doświadczeniu porcja powietrza zostaje zamknięta w strzykawce, a następnie powoli sprężana przez przesuwanie tłoka. Szybka sonda temperatury mierzy zmianę temperatury wewnątrz strzykawki, a wyniki mogą być prezentowane cyfrowo w czasie rzeczywistym. W praktyce szkolnej zestaw można wykorzystać do omawiania: pracy wykonanej nad gazem, energii wewnętrznej, I zasady termodynamiki, sprężania gazu, zmiany temperatury podczas sprężania, przemian adiabatycznych i zbliżonych do adiabatycznych, zależności między pracą mechaniczną a ciepłem, pomiaru temperatury w czasie, analizy wykresów temperatury, różnicy między obserwacją jakościową a pomiarem ilościowym. To bardzo dobry zestaw do pokazania uczniom, że temperatura gazu może zmieniać się nie tylko przez ogrzewanie palnikiem lub promiennikiem, ale również przez wykonanie pracy mechanicznej.

Dlaczego sprężanie gazu podnosi temperaturę?

Podczas sprężania zmniejszamy objętość gazu. Aby przesunąć tłok, trzeba wykonać pracę przeciwko ciśnieniu gazu. Energia dostarczona w ten sposób nie znika — zwiększa energię wewnętrzną gazu, co objawia się wzrostem temperatury. Uczniowie mogą łatwo powiązać to doświadczenie z codziennymi przykładami. Pompka rowerowa nagrzewa się podczas szybkiego pompowania, sprężarka w kompresorze się rozgrzewa, a w silnikach wysokoprężnych sprężanie powietrza odgrywa kluczową rolę w osiąganiu wysokiej temperatury. TM2007 pozwala pokazać ten sam mechanizm w małej, bezpiecznej i kontrolowanej skali szkolnej. To doświadczenie bardzo dobrze wprowadza I zasadę termodynamiki. Uczniowie widzą, że zmianę energii wewnętrznej można uzyskać przez dostarczenie ciepła albo przez wykonanie pracy nad układem. W tym przypadku najważniejszym działaniem jest właśnie praca sprężania.

Strzykawka 100 ml — prosty model układu gazowego

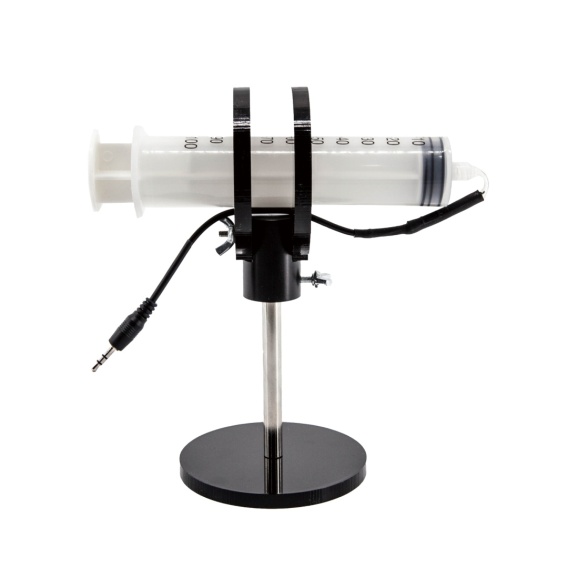

Jednym z głównych elementów zestawu jest strzykawka 100 ml. SWR wskazuje ją jako podstawowy element układu, razem ze statywem, gumowym wężykiem i szybką sondą temperatury. Strzykawka pełni rolę cylindra z tłokiem, czyli bardzo prostego modelu układu gazowego o zmiennej objętości. Dzięki temu uczniowie mogą zobaczyć, co oznacza sprężanie. Tłok przesuwa się, objętość powietrza maleje, a czujnik rejestruje zmianę temperatury. Nie trzeba odwoływać się wyłącznie do schematu w podręczniku — cały proces jest widoczny na stanowisku. Strzykawka jest również wygodna dydaktycznie, ponieważ pozwala kontrolować tempo sprężania. Nauczyciel może pokazać, że szybkie i wolniejsze sprężanie mogą prowadzić do różnych przebiegów temperatury, ponieważ w rzeczywistym układzie część energii jest wymieniana z otoczeniem.

Statyw ograniczający wpływ dłoni na wynik

Karta Sklep Multimedia wskazuje, że strzykawka jest mocowana na statywie, co zapobiega bezpośredniemu kontaktowi z dłońmi i ogranicza błędy wynikające z przewodzenia ciepła. To bardzo ważne w doświadczeniu termicznym. Jeżeli uczeń trzymałby strzykawkę w dłoni, ciepło z ręki mogłoby wpływać na odczyt temperatury. Wtedy trudno byłoby stwierdzić, czy wzrost temperatury wynika ze sprężania, czy z ogrzania układu przez dłoń. Statyw pomaga uporządkować warunki doświadczenia i zwiększa wiarygodność pomiaru. To również świetna okazja, aby uczyć uczniów zasad poprawnego eksperymentowania: ograniczamy czynniki zakłócające, stabilizujemy stanowisko, kontrolujemy zmienne i dopiero wtedy analizujemy dane.

Szybki czujnik temperatury — pomiar zjawiska, które zachodzi bardzo dynamicznie

W doświadczeniu ze sprężaniem gazu zmiana temperatury może zachodzić szybko. Dlatego zwykły, wolno reagujący termometr nie zawsze pokaże pełny przebieg zjawiska. Zestaw wykorzystuje szybką sondę temperatury, która mierzy temperaturę powietrza wewnątrz strzykawki. To duża korzyść dydaktyczna. Uczniowie mogą obserwować nie tylko temperaturę początkową i końcową, ale również przebieg zmiany w czasie. Widać moment sprężania, wzrost temperatury, a później stopniowe wyrównywanie temperatury z otoczeniem. Dzięki temu doświadczenie nie jest jednorazowym „pokazem efektu”, ale pełnym pomiarem. Można analizować wykres, porównywać serie, sprawdzać wpływ tempa sprężania i omawiać, dlaczego temperatura po chwili zaczyna spadać.

Dane w czasie rzeczywistym i analiza wykresów

Karta Sklep Multimedia wskazuje, że dane są prezentowane w czasie rzeczywistym na urządzeniach z systemami Windows, Android i iOS, a oprogramowanie z gotowymi szablonami automatycznie zapisuje dane, wylicza średnie oraz przedstawia wyniki w formie tabel i wykresów. To bardzo ważne dla nowoczesnej pracowni fizycznej. Uczniowie mogą obserwować wykres temperatury podczas sprężania i bezpośrednio widzieć, jak zmienia się badany układ. Nauczyciel może zatrzymać doświadczenie w wybranym momencie, porównać odcinki wykresu i zapytać: kiedy wykonano pracę nad gazem, kiedy temperatura rosła, a kiedy układ oddawał energię do otoczenia? Dane cyfrowe ułatwiają też pracę uczniowską. Zamiast przepisywać pojedyncze wartości, uczniowie mogą skupić się na interpretacji: co oznacza kształt krzywej, dlaczego wzrost nie jest idealnie liniowy i jakie czynniki wpływają na wynik.

Jakie doświadczenia można wykonać?

Praca wykonana przy sprężaniu gazu To podstawowe doświadczenie dla TM2007. Uczniowie sprężają porcję powietrza w strzykawce i obserwują wzrost temperatury. Doświadczenie pokazuje, że praca wykonana nad gazem może zwiększyć jego energię wewnętrzną.

Wzrost temperatury podczas zmniejszania objętości gazu Uczniowie mogą porównać temperaturę przed sprężeniem, w trakcie sprężania i po sprężeniu. To pozwala zrozumieć, że zmniejszenie objętości gazu przy wykonywaniu pracy może wiązać się ze wzrostem temperatury.

I zasada termodynamiki w praktyce Zestaw pozwala omówić, że energia wewnętrzna gazu może zmieniać się wskutek pracy. Uczniowie widzą, że układ gazowy nie musi być ogrzewany zewnętrznym źródłem ciepła, aby jego temperatura wzrosła.

Porównanie powolnego i szybszego sprężania Można wykonać dwie serie doświadczenia: jedną z powolnym przesuwaniem tłoka, drugą z bardziej zdecydowanym sprężeniem. Uczniowie porównują przebieg temperatury i omawiają wpływ tempa wykonywania pracy.

Obserwacja stygnięcia po sprężeniu Po zakończeniu sprężania temperatura gazu stopniowo zbliża się do temperatury otoczenia. Uczniowie mogą analizować, jak układ oddaje energię do otoczenia i dlaczego temperatura nie pozostaje stale podwyższona.

Wpływ stopnia sprężenia na przyrost temperatury Uczniowie mogą porównać sprężenie małe i większe, np. przy różnych końcowych położeniach tłoka. Wyniki pomagają omówić, że większa praca wykonana nad gazem może powodować wyraźniejszy wzrost temperatury.

Rola izolacji cieplnej i strat energii Doświadczenie pozwala omówić, dlaczego rzeczywisty układ nie jest idealnie adiabatyczny. Część energii może być przekazywana do ścianek strzykawki, wężyka, sondy i otoczenia.

Porównanie sprężania i rozprężania gazu W wariancie rozszerzonym można obserwować, co dzieje się z temperaturą podczas zwalniania tłoka i rozprężania gazu. To dobry punkt wyjścia do rozmowy o chłodzeniu podczas rozprężania.

Analiza wykresu temperatury w funkcji czasu Uczniowie mogą wskazać na wykresie moment rozpoczęcia sprężania, maksimum temperatury i etap stygnięcia. To ćwiczenie łączy fizykę z analizą danych.

Projekt STEM — badanie zależności temperatury od sposobu sprężania Uczniowie mogą zaprojektować własne badanie: ustalić początkową objętość, końcową objętość, tempo sprężania, liczbę powtórzeń i sposób analizy wykresu. Następnie porównują wyniki i wskazują źródła błędów.

Zastosowanie w fizyce, technice i STEM

Apparatus for Work Done by Compressing Gas TM2007 szczególnie dobrze sprawdza się w fizyce przy omawianiu termodynamiki, gazów, pracy, energii wewnętrznej, temperatury, sprężania, przemian energii i I zasady termodynamiki. W technice zestaw można wykorzystać jako wprowadzenie do działania pomp, sprężarek, kompresorów, układów pneumatycznych i silników, w których sprężanie gazu odgrywa ważną rolę. Uczniowie łatwiej rozumieją, dlaczego urządzenia sprężające gaz mogą się nagrzewać. W edukacji STEM TM2007 pozwala przeprowadzić doświadczenie w pełnym modelu badawczym: pytanie, hipoteza, pomiar, wykres, analiza i wniosek. Zestaw jest prosty mechanicznie, ale daje bardzo wartościowe dane do interpretacji.

Współpraca z SenseDisc Pro i iLab V12.0

TM2007 bardzo dobrze uzupełnia system SenseDisc Pro, ponieważ głównym pomiarem w doświadczeniu jest szybka zmiana temperatury gazu. W typowym stanowisku zestaw mechaniczny odpowiada za sprężanie powietrza, a szybki czujnik temperatury rejestruje zmianę temperatury wewnątrz strzykawki. Do doświadczeń szczególnie przydatne są: szybki czujnik temperatury, czujnik temperatury, a w wersji rozszerzonej także czujnik ciśnienia, jeżeli pracownia chce jednocześnie analizować zmianę ciśnienia i temperatury podczas sprężania. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy temperatury w funkcji czasu, porównywać serie i przygotowywać raporty. Takie stanowisko świetnie wpisuje się w konfiguracje SenseDisc Pro Physics i Advanced, ponieważ łączy mechaniczne wykonanie pracy z cyfrową analizą skutku termicznego.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2007 Apparatus for Work Done by Compressing Gas oznacza gotowe, czytelne stanowisko do omówienia jednego z kluczowych zagadnień termodynamiki. Zamiast tłumaczyć przemianę energii wyłącznie teoretycznie, można pokazać ją na realnym pomiarze temperatury. Dla ucznia to doświadczenie, które porządkuje intuicję: gdy sprężamy gaz, wykonujemy pracę, a ta praca może zwiększyć energię wewnętrzną gazu. Wzrost temperatury nie jest opinią ani przypuszczeniem — jest widoczny na wykresie. Dla szkoły to praktyczne wyposażenie pracowni fizycznej i STEM. Zestaw jest niewielki, łatwy do przygotowania, a jednocześnie pozwala prowadzić doświadczenia jakościowe i ilościowe. Bardzo dobrze uzupełnia stanowiska do termodynamiki, gazów i analizy danych pomiarowych.

Bezpieczeństwo i prawidłowe użytkowanie

TM2007 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy stabilnie zamocować strzykawkę na statywie, sprawdzić połączenie wężyka oraz poprawne umieszczenie szybkiej sondy temperatury. Tłok należy przesuwać spokojnie i kontrolowanie. Nie wolno nadmiernie dociskać tłoka ani przekraczać bezpiecznego zakresu pracy strzykawki i połączeń. Celem doświadczenia jest pomiar zmiany temperatury podczas sprężania, a nie uzyskanie maksymalnego ciśnienia. Należy unikać ogrzewania strzykawki dłonią, dlatego statyw ma znaczenie nie tylko organizacyjne, ale również pomiarowe. Po zakończeniu doświadczenia warto odczekać, aż temperatura wróci w pobliże wartości początkowej, a następnie uporządkować strzykawkę, wężyk i sondę temperatury.
