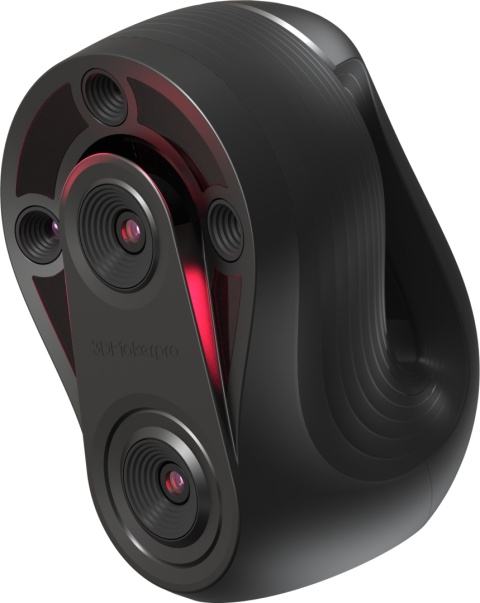

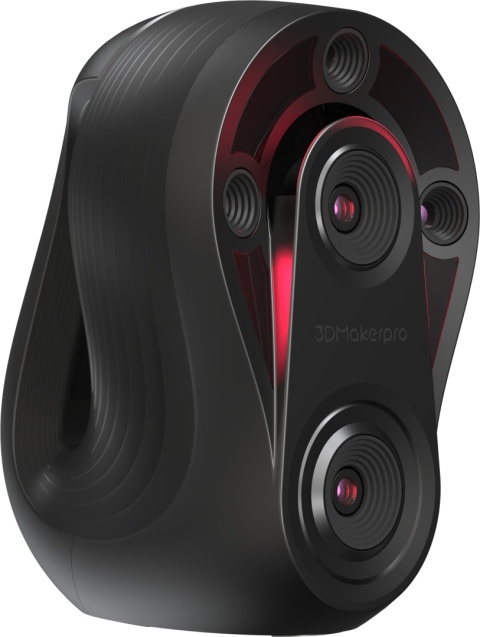

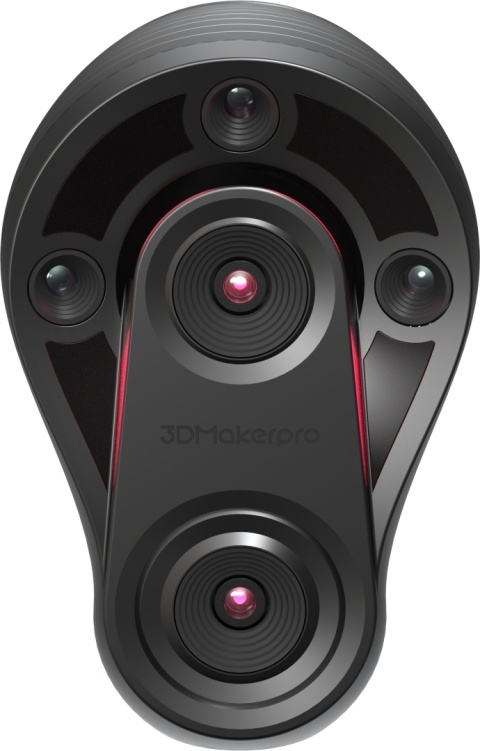

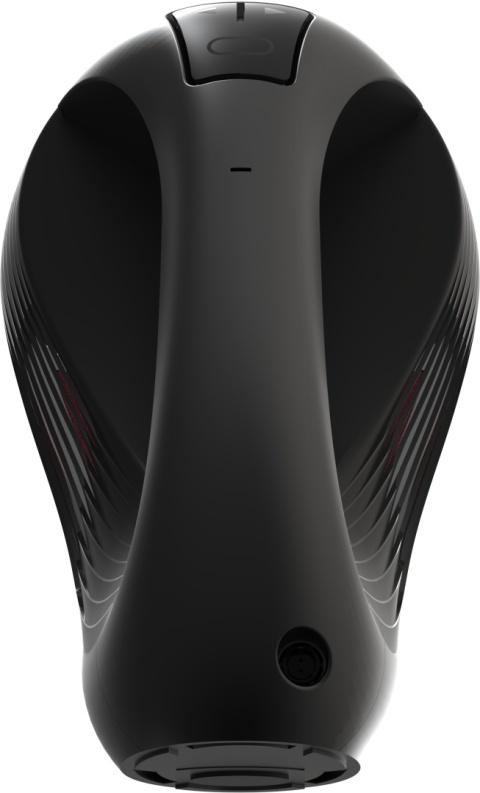

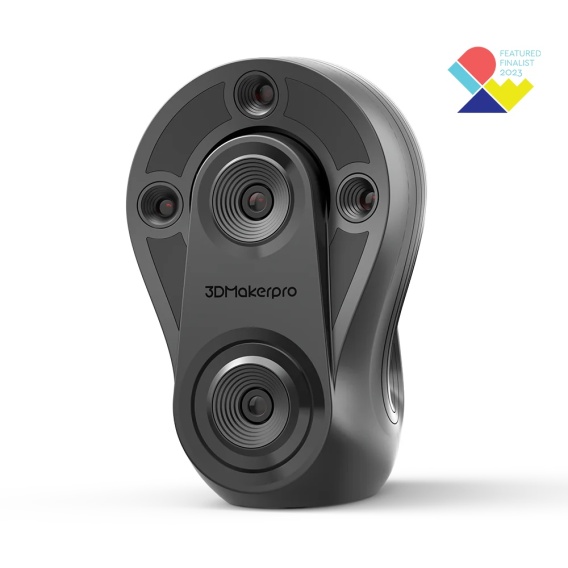

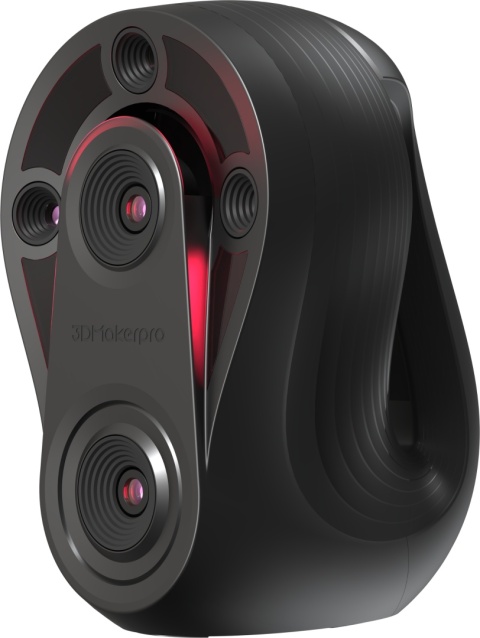

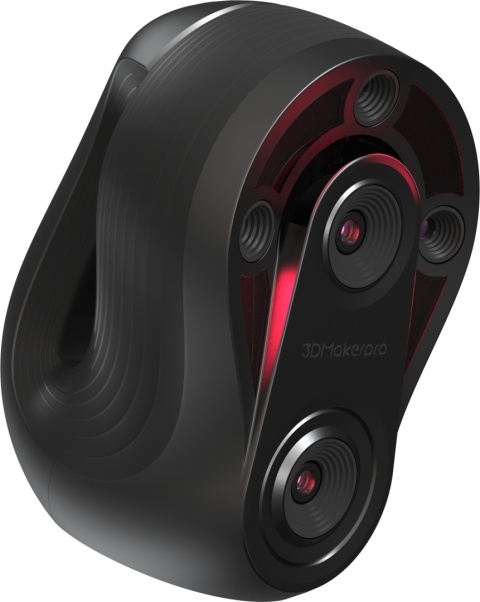

3DMakerpro Whale – profesjonalny skaner 3D do inżynierii odwrotnej, edukacji i zastosowań specjalistycznych

Nazwa producenta: 3DMakerpro

(0)

3DMakerpro Whale – profesjonalny skaner 3D do inżynierii odwrotnej, edukacji i zastosowań specjalistycznych

Name: 3DMakerpro Whale – profesjonalny skaner 3D do inżynierii odwrotnej, edukacji i zastosowań specjalistycznych
Brand: 3DMakerpro
Price: 27000.00 PLN
Availability: InStock

Symbol: SCA-WHA 2023 0001

3DMakerpro Whale to zaawansowany skaner 3D z dwoma niezależnymi rdzeniami skanującymi, zaprojektowany zarówno do precyzyjnego odwzorowywania niewielkich detali, jak i digitalizacji dużych obiektów. Rdzeń Micro zapewnia dokładność do 0,05 mm i rozdzielczość 0,2 mm, natomiast rdzeń Macro/Wide oferuje pole pojedynczego przechwycenia aż 530 × 370 mm. Whale pracuje z prędkością do 10 kl./s, wykorzystuje światło NIR/LED, umożliwia skanowanie bez markerów i współpracuje z formatami OBJ, STL, ASC oraz PLY. To wszechstronne rozwiązanie dla szkół technicznych, uczelni, prototypowni, warsztatów, inżynierii odwrotnej, projektowania CAD, digitalizacji zabytków oraz zastosowań specjalistycznych.

Dostępność: 8 szt.

Cena: 27000.00

szt.

Zamówienie telefoniczne: 62 501 01 02 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

9.99

EAN:

6975925240043

3DMakerpro Whale – profesjonalny skaner 3D do inżynierii odwrotnej, edukacji i zastosowań specjalistycznych

3DMakerpro Whale – jeden skaner 3D, dwa zakresy pracy i znacznie więcej możliwości projektowych

Przenieś rzeczywisty przedmiot do świata cyfrowego i wykorzystaj jego geometrię jako punkt wyjścia do projektowania, dokumentacji, modyfikacji, prototypowania lub dalszej analizy. 3DMakerpro Whale został stworzony z myślą o użytkownikach, którzy nie chcą ograniczać się do jednego rodzaju obiektów i jednego zakresu skanowania. Największą zaletą Whale jest zastosowanie dwóch niezależnych rdzeni skanujących – Micro oraz Macro/Wide. Dzięki temu jedno urządzenie może służyć zarówno do dokładnego odwzorowywania mniejszych elementów, jak i do rejestracji znacznie większych powierzchni. Rdzeń Micro zapewnia dokładność do 0,05 mm, rozdzielczość 0,2 mm, odległość roboczą 300 ± 100 mm oraz pole pojedynczego przechwycenia 200 × 100 mm. To rozwiązanie przeznaczone do zadań, w których liczą się detale, niewielkie elementy konstrukcyjne i precyzyjne odwzorowanie geometrii. Rdzeń Macro/Wide został natomiast zaprojektowany do większych obiektów. Oferuje dokładność 0,1 mm, rozdzielczość 0,5 mm, odległość roboczą 650 ± 250 mm oraz pole pojedynczego przechwycenia aż 530 × 370 mm. W praktyce oznacza to jedną bardzo ważną korzyść: zamiast wybierać osobny skaner do małych detali i osobny do dużych elementów, można wykorzystać jedno urządzenie w wielu różnych scenariuszach pracy.

Co zyskujesz?

dokładność skanowania do 0,05 mm,

dwa rdzenie skanujące w jednym urządzeniu,

możliwość pracy zarówno z małymi, jak i dużymi obiektami,

pole pojedynczego przechwycenia do 530 × 370 mm,

prędkość skanowania do 10 kl./s,

skanowanie bez konieczności stosowania markerów w wielu typowych zastosowaniach,

możliwość pracy z ciemnymi obiektami,

technologię NIR wspierającą skanowanie w jasnym otoczeniu,

eksport do formatów OBJ, STL, ASC i PLY,

dedykowane oprogramowanie JMStudio,

narzędzie wspierające inżynierię odwrotną, prototypowanie, edukację i digitalizację 3D.

Od rzeczywistego przedmiotu do cyfrowego modelu

Skanowanie 3D zmienia sposób rozpoczynania wielu projektów. Zamiast tworzyć model od zera, można rozpocząć od istniejącego obiektu i przechwycić jego geometrię. Whale pozwala zeskanować rzeczywisty przedmiot, przygotować jego cyfrową reprezentację, a następnie wykorzystać ją w dalszym procesie projektowym. Jest to szczególnie przydatne wtedy, gdy badany element ma nieregularne powierzchnie, krzywizny lub geometrię trudną do ręcznego odwzorowania. Dla użytkownika oznacza to oszczędność czasu i możliwość szybszego przejścia do właściwego etapu pracy: projektowania, modyfikacji, analizy lub przygotowania prototypu.

Skanowanie 3D jako element nowoczesnej pracowni technicznej – 3DMakerpro Whale

3DMakerpro Whale może pełnić ważną rolę w nowoczesnej pracowni technicznej, laboratorium lub centrum kształcenia technologicznego, w którym uczniowie i studenci poznają zasady digitalizacji obiektów, pracy z geometrią przestrzenną oraz przygotowywania modeli do dalszej obróbki. Największą wartością Whale w środowisku edukacyjnym jest jego uniwersalność wynikająca z zastosowania dwóch rdzeni skanujących. Rdzeń Micro pozwala pracować z bardziej szczegółowymi elementami i osiąga dokładność do 0,05 mm, natomiast rdzeń Macro/Wide umożliwia sprawne przechwytywanie znacznie większych powierzchni dzięki polu pojedynczego skanu 530 × 370 mm. Jedno urządzenie może więc służyć zarówno do analizy niewielkich detali, jak i digitalizacji większych części, modeli czy elementów konstrukcyjnych. W praktyce Whale pozwala prowadzić zajęcia, podczas których użytkownik przechodzi przez cały proces pracy ze skanem 3D: przygotowanie obiektu, dobór odpowiedniego rdzenia, przechwycenie geometrii, kontrolę jakości danych, obróbkę w JMStudio oraz eksport modelu do dalszego wykorzystania.

Dzięki temu pracownia techniczna może realizować projekty związane z:

digitalizacją części i obiektów o różnej wielkości,

analizą geometrii i powierzchni,

inżynierią odwrotną,

tworzeniem cyfrowych modeli referencyjnych,

przygotowywaniem danych do dalszej pracy projektowej,

archiwizacją modeli i obiektów,

nauką praktycznych zasad skanowania bez markerów,

porównywaniem jakości skanu w zależności od wielkości i charakteru obiektu.

Whale pozwala również pokazać użytkownikom, jak duże znaczenie w skanowaniu 3D mają takie elementy jak odległość robocza, zakres przechwytywania, dokładność, rozdzielczość, stabilne prowadzenie urządzenia oraz właściwe przygotowanie powierzchni. To sprawia, że skaner nie jest jedynie narzędziem do tworzenia efektownego modelu na ekranie. Staje się pełnoprawnym elementem pracowni, w której można uczyć świadomego pozyskiwania danych przestrzennych i oceny ich jakości. Szczególnie wartościowa jest możliwość pracy z obiektami o bardzo różnej skali. Użytkownik może podczas jednych zajęć analizować niewielki detal, a podczas kolejnych przejść do większej części konstrukcyjnej. Dzięki temu 3DMakerpro Whale pozwala budować bardziej wszechstronne stanowisko dydaktyczne bez konieczności ograniczania pracowni do jednego rodzaju skanowanych obiektów. W nowoczesnej pracowni technicznej Whale może więc pełnić rolę uniwersalnego systemu digitalizacji 3D, który pozwala przejść od rzeczywistego przedmiotu do dokładnego modelu cyfrowego i uczy całego procesu w sposób praktyczny, powtarzalny i możliwy do zastosowania w realnych zadaniach technicznych.

Trzy najważniejsze obszary zastosowania 3DMakerpro Whale

01. Reverse Engineering Application – inżynieria odwrotna

Jednym z najważniejszych profesjonalnych zastosowań skanera 3DMakerpro Whale jest inżynieria odwrotna. W wielu sytuacjach konstruktor nie rozpoczyna pracy od pustego projektu CAD. Punktem wyjścia jest istniejąca część zamienna, element maszyny, obudowa, komponent mechaniczny lub nieregularna powierzchnia, której ręczne odwzorowanie byłoby czasochłonne. Whale pozwala przechwycić geometrię takiego elementu i wykorzystać ją jako materiał wyjściowy do dalszego projektowania. Producent wskazuje urządzenie jako rozwiązanie szczególnie przydatne podczas modyfikowania, projektowania i optymalizacji skomplikowanych przemysłowych części zamiennych. Dzięki dokładności do 0,05 mm w trybie Micro możliwe jest uzyskanie szczegółowych danych o geometrii elementu, które mogą następnie zostać wykorzystane podczas rekonstrukcji modelu CAD.

Co daje to w praktyce?

mniej ręcznego odtwarzania skomplikowanych kształtów,

szybsze pozyskiwanie danych o istniejących częściach,

możliwość rozpoczęcia projektu od realnego obiektu,

łatwiejsze przygotowywanie modyfikacji konstrukcyjnych,

wsparcie procesu naprawy, rekonstrukcji i modernizacji,

możliwość przygotowania nowych wariantów istniejących elementów.

Whale pomaga użytkownikowi nie tylko odtworzyć istniejący kształt, ale również przemyśleć go na nowo, zmodyfikować, zoptymalizować lub wykorzystać jako punkt wyjścia do kolejnego projektu.

Whale w prototypowni i warsztacie

W prototypowniach, działach R&D czy warsztatach konstrukcyjnych ręczne mierzenie skomplikowanej geometrii bywa nieefektywne. Dotyczy to szczególnie:

powierzchni organicznych,

nieregularnych profili,

złożonych krzywizn,

elementów pozbawionych dokumentacji,

części wymagających indywidualnego dopasowania.

Skanowanie pozwala zebrać przestrzenną informację o kształcie i wykorzystać ją podczas kolejnych etapów projektowania.

Inżynieria odwrotna w edukacji

To również bardzo wartościowy scenariusz dydaktyczny. Uczeń technikum lub student może przejść cały proces: rzeczywisty przedmiot → skanowanie → model cyfrowy → CAD → modyfikacja → prototyp. W ten sposób inżynieria odwrotna przestaje być abstrakcyjnym pojęciem, a staje się praktycznym zadaniem realizowanym od początku do końca.

02. Industry Specific Applications – specjalistyczne zastosowania branżowe

Dokładność i szeroki zakres pracy Whale sprawiają, że urządzenie może być wykorzystywane również w bardziej wyspecjalizowanych obszarach. Producent wskazuje zastosowania obejmujące między innymi: dokumentację miejsc zdarzeń, digitalizację obiektów archeologicznych, rejestrowanie zabytków, archiwizację historycznych przedmiotów, odwzorowywanie elementów wyposażenia, dokumentację powierzchni i detali. Whale może pracować zarówno z niewielkimi elementami wymagającymi wysokiej precyzji, jak i z dużymi obiektami. Producent podaje przykłady obejmujące zarówno niewielkie przedmioty, takie jak pociski, jak również meble, sofę czy nawet cały samochód.

Od drobnego detalu do dużego obiektu

Właśnie tutaj szczególnie dobrze sprawdza się zastosowanie dwóch rdzeni. Rdzeń Micro pozwala skoncentrować się na detalach. Rdzeń Wide umożliwia szybszą digitalizację większych powierzchni. Dzięki temu to samo stanowisko może być używane jednego dnia do skanowania niewielkiego artefaktu, a kolejnego do digitalizacji elementu pojazdu czy dużej części konstrukcyjnej.

Digitalizacja dziedzictwa kulturowego i archeologii

W przypadku zabytków i znalezisk archeologicznych szczególnie ważne jest zachowanie informacji o ich aktualnej geometrii. Model 3D może służyć jako cyfrowa dokumentacja obiektu oraz materiał do: analizy, archiwizacji, nauki, prezentacji, dalszych projektów cyfrowych. Whale może być interesującym rozwiązaniem dla muzeów, uczelni, laboratoriów archeologicznych i pracowni digitalizacji. Równie wartościowe może być zastosowanie edukacyjne. Uczniowie i studenci mogą zeskanować rzeczywisty przedmiot, a następnie wykorzystać model w zajęciach związanych z grafiką 3D, historią techniki, projektowaniem czy drukiem przestrzennym.

Dokumentowanie obiektów i powierzchni

Whale może odwzorowywać zarówno samą geometrię, jak i – w odpowiedniej konfiguracji – informacje o kolorze i teksturze. Wariant Luxury oferowany jest z Color Kit, który rozszerza możliwości pracy z informacją o wyglądzie powierzchni. Należy przy tym pamiętać, że nie wszystkie materiały zachowują się podczas skanowania w ten sam sposób. Powierzchnie przezroczyste, bardzo refleksyjne lub pokryte włosiem mogą wymagać odpowiedniego przygotowania lub zastosowania preparatu do skanowania.

Skanowanie pojazdów i dużych elementów

Duży zakres pracy Whale otwiera również zastosowania w motoryzacji, wzornictwie przemysłowym i projektowaniu komponentów dopasowanych do istniejących konstrukcji. Urządzenie może być wykorzystywane przy pracach związanych z:

elementami nadwozia,

częściami wyposażenia,

obudowami,

osłonami,

prototypami,

elementami stylistycznymi,

częściami przeznaczonymi do rekonstrukcji.

Dla techników samochodowych i uczelni technicznych może być to praktyczny sposób na połączenie klasycznej mechaniki z cyfrowym projektowaniem.

03. Medical Applications – zastosowania medyczne

Trzecim obszarem wskazywanym przez producenta są zastosowania związane z ochroną zdrowia. Whale umożliwia szybkie pozyskiwanie danych 3D dotyczących twarzy oraz innych części ciała, dzięki czemu cyfrowy model może stanowić materiał pomocniczy w zadaniach wymagających indywidualnego odwzorowania anatomii powierzchniowej. Producent wskazuje zastosowanie urządzenia między innymi w: analizie przedoperacyjnej, analizie pooperacyjnej, chirurgii plastycznej, chirurgii rekonstrukcyjnej, rehabilitacji, rozwiązaniach spersonalizowanych.

Indywidualne dane zamiast wyłącznie pomiarów punktowych

Jedną z zalet skanowania 3D w pracy z anatomią jest możliwość uzyskania przestrzennej reprezentacji określonego obszaru. Pozwala to rejestrować: proporcje, symetrię, kształt powierzchni, zmiany geometryczne, różnice pomiędzy kolejnymi etapami procesu. Dzięki temu użytkownik otrzymuje nie pojedynczy wymiar, lecz szerszy zestaw danych przestrzennych.

Analiza przed zabiegiem i po zabiegu

Producent wskazuje Whale jako urządzenie, które może wspierać gromadzenie danych potrzebnych do analizy przed- i pooperacyjnej. Skan przestrzenny może dokumentować stan wyjściowy, a następnie służyć jako materiał porównawczy. W takim zastosowaniu Whale pełni przede wszystkim funkcję narzędzia do pozyskiwania danych geometrycznych, które następnie mogą być analizowane przez odpowiednich specjalistów.

Chirurgia plastyczna, rekonstrukcyjna i rehabilitacja

Możliwość odwzorowania zewnętrznej geometrii ciała może być przydatna w obszarach wymagających indywidualizacji procesu. Cyfrowy model może wspierać: dokumentację anatomii powierzchniowej, porównywanie zmian, analizę geometrii, tworzenie cyfrowych modeli, opracowywanie indywidualnie dopasowanych rozwiązań.

Z punktu widzenia uczelni i laboratoriów Whale może być również ciekawym narzędziem edukacyjnym na kierunkach związanych z: inżynierią biomedyczną, biomechaniką, rehabilitacją, projektowaniem wyrobów indywidualnych, technologiami medycznymi, skanowaniem i drukiem 3D.

Ważne: Whale jest narzędziem do pozyskiwania geometrii powierzchniowej. Nie zastępuje diagnozy, badania obrazowego ani decyzji medycznej. O wykorzystaniu danych w procesach klinicznych powinny decydować właściwe procedury i specjaliści.

JMStudio – od skanowania do przygotowanego modelu

Do obsługi urządzenia przeznaczone jest oprogramowanie JMStudio. Pozwala ono przeprowadzić użytkownika przez kolejne etapy przetwarzania danych i przygotowania modelu do dalszej pracy. Wśród dostępnych funkcji znajdują się między innymi: wyrównywanie danych, odszumianie, upraszczanie geometrii, naprawa modelu, przetwarzanie tekstur, przygotowanie skanu do eksportu. Whale obsługuje formaty: OBJ, STL, ASC i PLY. Pozwala to wykorzystać otrzymane dane w dalszych etapach projektowania i pracy z modelami 3D.

Ręcznie lub na stanowisku ze stołem obrotowym

Whale może pracować w różnych konfiguracjach. Tryb ręczny zapewnia większą swobodę podczas skanowania dużych obiektów, natomiast konfiguracja ze statywem i stołem obrotowym pozwala stworzyć stabilne stanowisko do pracy z mniejszymi elementami. To ważna korzyść również w edukacji. Początkujący użytkownik może rozpocząć od prostszego, uporządkowanego procesu ze stołem obrotowym, a wraz ze zdobywaniem doświadczenia przejść do skanowania ręcznego.

Dla kogo jest 3DMakerpro Whale?

Szkoły podstawowe i pracownie STEAM

Whale może pomóc uczniom zrozumieć, jak rzeczywisty przedmiot zostaje przeniesiony do środowiska cyfrowego. Szczególnie dobrze uzupełnia pracownie wyposażone już w drukarki 3D.

Technika i szkoły ponadpodstawowe

To naturalne środowisko dla tego typu urządzenia. Whale może być wykorzystywany na kierunkach związanych z: mechatroniką, robotyką, mechaniką, automatyką, elektroniką, projektowaniem CAD, drukiem 3D, programowaniem.

Uczelnie wyższe

Skaner może wspierać laboratoria, pracownie projektowe i zajęcia związane z: inżynierią odwrotną, prototypowaniem, digitalizacją, wzornictwem, mechaniką, inżynierią biomedyczną, analizą geometrii.

Nauczyciele przedmiotów technicznych

Whale pozwala realizować zajęcia w formule: pokaż → zeskanuj → przeanalizuj → zmodyfikuj → wykonaj. Dzięki temu uczniowie mogą prześledzić pełny proces technologiczny zamiast poznawać jego etapy wyłącznie teoretycznie.

Prototypownie, działy R&D i konstruktorzy

Whale może być wykorzystywany do digitalizacji elementów, rekonstrukcji geometrii oraz przygotowywania danych do dalszej pracy projektowej. To szczególnie przydatne tam, gdzie liczy się czas i możliwość szybkiego przejścia od rzeczywistego elementu do cyfrowego modelu.

Warsztaty i majsterkowicze

Skaner może pomóc podczas odtwarzania elementów, projektowania części dopasowanych do istniejących konstrukcji czy przygotowywania nowych obudów i mocowań.

Hobbyści i użytkownicy druku 3D

Whale rozszerza możliwości typowego stanowiska druku 3D. Zamiast projektować każdy obiekt od początku, można rozpocząć od zeskanowania rzeczywistego przedmiotu i wykorzystać go jako bazę do dalszej pracy.

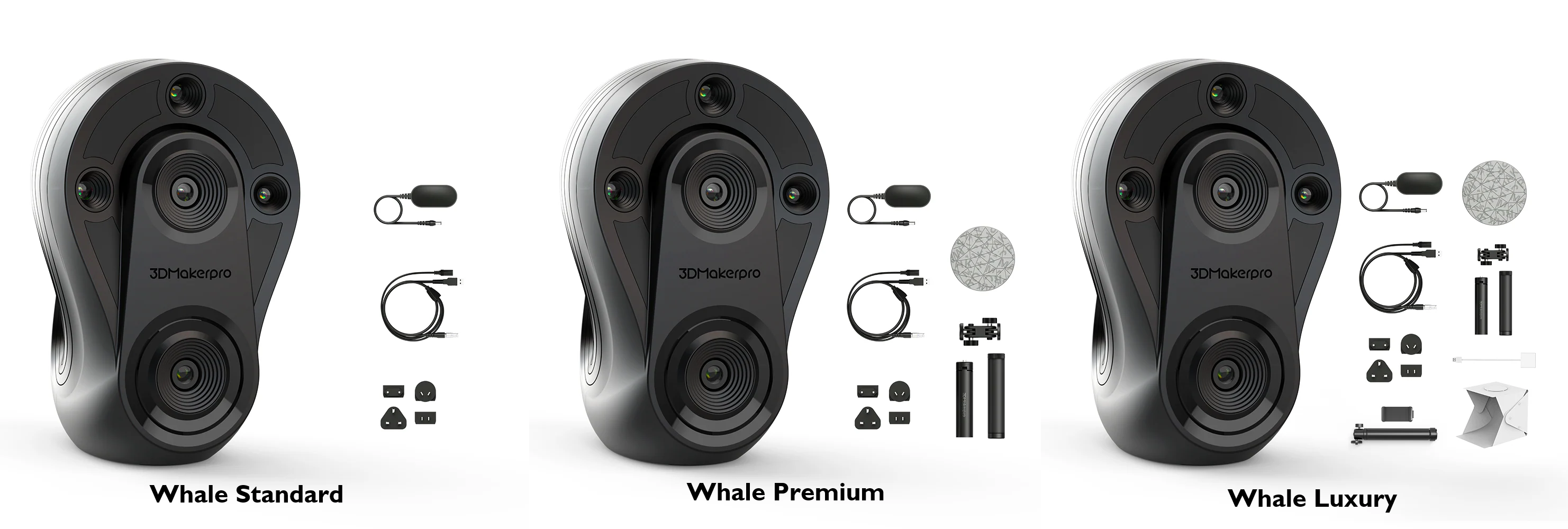

Co zawiera zestaw?

3DMakerpro Whale oferowany jest w kilku konfiguracjach.

Whale Standard zawiera podstawowe elementy potrzebne do rozpoczęcia pracy.

Whale Premium rozszerza stanowisko o statyw i stół obrotowy.

Whale Luxury dodatkowo obejmuje Color Kit, przeznaczony do pracy z informacją o kolorze i teksturze.

Dokładna zawartość zestawów została przedstawiona w części technicznej poniżej.

3DMakerpro Whale – jedno urządzenie, wiele scenariuszy pracy

3DMakerpro Whale trudno sprowadzić wyłącznie do roli skanera wykorzystywanego przy drukarce 3D. To narzędzie umożliwiające przejście od fizycznego przedmiotu do cyfrowego modelu w wielu różnych obszarach. W inżynierii odwrotnej pomaga odtworzyć geometrię istniejących części. W przemyśle i zastosowaniach specjalistycznych pozwala rejestrować zarówno małe detale, jak i duże obiekty. W edukacji umożliwia połączenie świata fizycznego z CAD, drukiem 3D, mechatroniką i projektowaniem. W zastosowaniach medycznych może służyć do pozyskiwania danych o geometrii powierzchniowej ciała. Połączenie dwóch rdzeni, dokładności do 0,05 mm oraz szerokiego pola skanowania sprawia, że Whale może stać się jednym z najbardziej wszechstronnych elementów wyposażenia nowoczesnej pracowni technicznej, laboratorium lub prototypowni.

Parametry:

SPECYFIKACJA TECHNICZNA I ZAWARTOŚĆ ZESTAWU

Specyfikacja techniczna 3DMakerpro Whale

Dokładność: 0.1mm (wide-core) / 0.05mm (micro-core)

Rozdzielczość: 0.5mm (wide-core) / 0.2mm (micro-core)

Odległość robocza: 650 ± 250 mm (wide-core) / 300 ± 100 mm (micro-core)

Pole pojedynczego przechwytywania: 530 x 370 mm (wide-core) / 200 x 100 mm (micro-core)

Częstotliwość przechwytywania: do 10 kl./s,

Źródło światła: NIR/LED,

Formaty wyjściowe: OBJ / STL / ASC / PLY,

Waga: 1500 g,

Wymiary: 230 × 148 × 188 mm,

Obsługiwane systemy: Windows 10/11 64-bit, macOS 12/13.

Oprogramowanie JMStudio

Skaner współpracuje z dedykowanym oprogramowaniem JMStudio, umożliwiającym przygotowanie danych do dalszej pracy.

Wśród dostępnych funkcji znajdują się: automatyczne wyrównywanie, odszumianie, upraszczanie geometrii, naprawa modelu, mapowanie tekstur, optymalizacja skanu.

Zawartość zestawu – Whale Standard

skaner 3D 3DMakerpro Whale × 1,
zasilacz × 1,
kabel do transmisji danych × 1,
wtyczki / przejściówki × 4,
instrukcja obsługi.

Zawartość zestawu – Whale Premium

skaner 3D 3DMakerpro Whale × 1,
statyw × 1,
stół obrotowy × 1,
przewód do stołu obrotowego × 1,
zasilacz × 1,
kabel do transmisji danych × 1,
wtyczki / przejściówki × 4,
instrukcja obsługi.

Zawartość zestawu – Whale Luxury

skaner 3D 3DMakerpro Whale × 1,
Color Kit × 1,
statyw × 1,
stół obrotowy × 1,
przewód do stołu obrotowego × 1,
zasilacz × 1,
kabel do transmisji danych × 1,
wtyczki / przejściówki × 4,
instrukcja obsługi.

FAQ – 3DMakerpro Whale 3D Scanner

Czym jest 3DMakerpro Whale?

3DMakerpro Whale to profesjonalny optyczny skaner 3D wyposażony w dwa niezależne tory skanowania – Micro-Core oraz Wide-Core. Takie rozwiązanie pozwala wykorzystywać jedno urządzenie zarówno do precyzyjnej digitalizacji detali i mniejszych elementów, jak i do szybszego skanowania znacznie większych powierzchni i obiektów. Whale został zaprojektowany przede wszystkim z myślą o:

inżynierii wstecznej,

digitalizacji części przemysłowych,

projektowaniu i prototypowaniu,

dokumentacji obiektów,

muzealnictwie i archeologii,

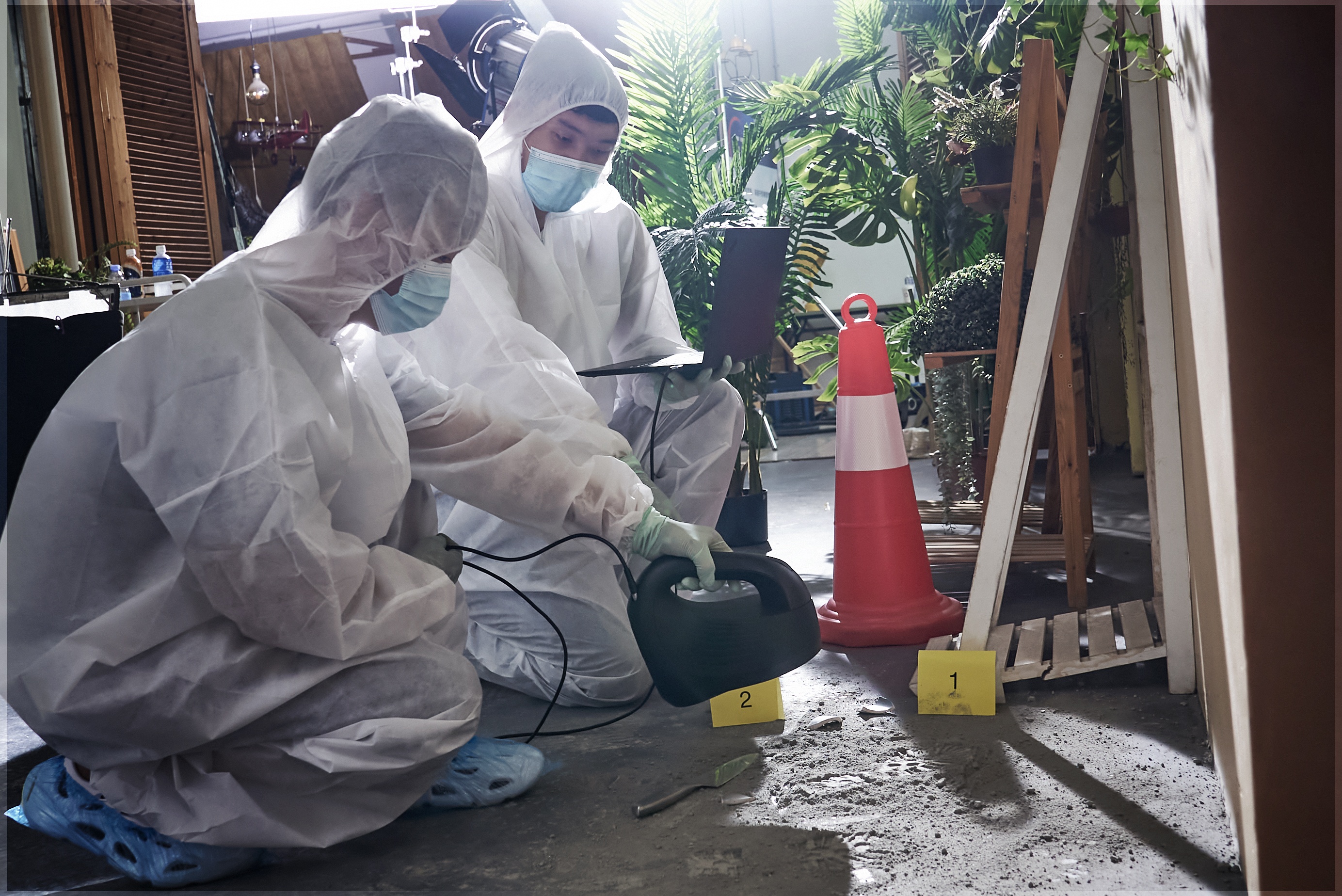

kryminalistyce i dokumentacji dowodowej,

digitalizacji dużych przedmiotów,

projektach związanych z drukiem 3D,

tworzeniu modeli cyfrowych istniejących obiektów.

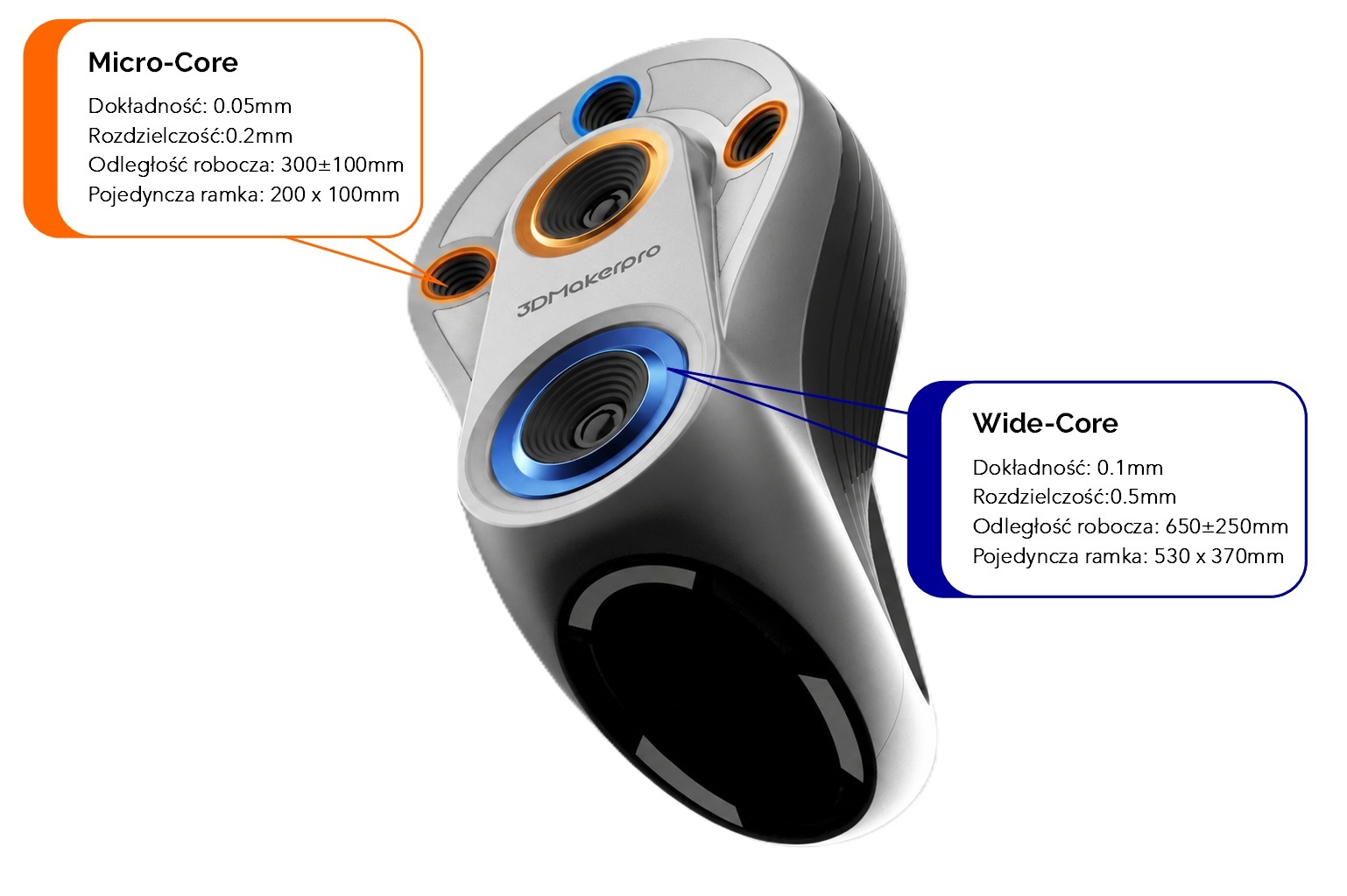

Co oznacza określenie „Dual Core” w Whale?

Whale posiada dwa systemy skanowania zoptymalizowane do różnych zadań:

Micro-Core – przeznaczony do dokładnego skanowania mniejszych obszarów i detali.

Wide-Core – przeznaczony do obejmowania znacznie większej powierzchni podczas jednej klatki i szybszej digitalizacji dużych obiektów.

Dzięki temu użytkownik nie jest ograniczony do jednego pola widzenia i jednej klasy zastosowań.

Czym różni się Micro-Core od Wide-Core?

Micro-Core

dokładność: do 0,05 mm,

rozdzielczość: do 0,20 mm,

dystans roboczy: 300 ± 100 mm,

pole pojedynczego skanu: 200 × 100 mm.

Wide-Core

dokładność: do 0,10 mm,

rozdzielczość: do 0,50 mm,

dystans roboczy: 650 ± 250 mm,

pole pojedynczego skanu: 530 × 370 mm.

Micro-Core jest więc przeznaczony do bardziej precyzyjnego odwzorowania szczegółów, natomiast Wide-Core pozwala znacznie szybciej pokrywać większe powierzchnie.

Jaka jest maksymalna dokładność Whale?

Producent deklaruje dokładność do 0,05 mm w trybie Micro-Core. W trybie Wide-Core deklarowana dokładność wynosi do 0,10 mm. Nie należy więc interpretować wartości 0,05 mm jako dokładności obowiązującej we wszystkich trybach i dla każdego skanowanego obiektu.

Jaka jest rozdzielczość Whale?

Rozdzielczość zależy od wykorzystywanego toru skanowania: 0,20 mm – Micro-Core, 0,50 mm – Wide-Core. Micro-Core jest lepszym wyborem do szczegółowych powierzchni, natomiast Wide-Core do większych obiektów, gdzie priorytetem jest szybkość pozyskiwania geometrii.

Czym różni się dokładność od rozdzielczości?

Dokładność określa zgodność wymiarową uzyskanego modelu z rzeczywistym obiektem. Rozdzielczość określa natomiast poziom szczegółowości powierzchni, który skaner jest w stanie odtworzyć. Dlatego deklarowana dokładność 0,05 mm nie oznacza automatycznie, że każdy detal powierzchni o wielkości 0,05 mm zostanie odwzorowany.

Jaki jest dystans roboczy Whale?

Dystans zależy od wybranego trybu:

Micro-Core: około 300 ± 100 mm, czyli w przybliżeniu 200–400 mm.

Wide-Core: około 650 ± 250 mm, czyli w przybliżeniu 400–900 mm.

Tryb szerokiego pola pozwala więc pracować ze znacznie większej odległości od obiektu.

Jak duży obszar rejestruje Whale podczas jednej klatki?

W trybie Micro-Core pojedynczy obszar rejestracji wynosi około: 200 × 100 mm. W trybie Wide-Core: 530 × 370 mm. Duże pole Wide-Core jest jedną z najważniejszych zalet Whale podczas skanowania większych przedmiotów.

Dlaczego na niektórych materiałach producenta można spotkać wartość 530 × 390 mm?

W sekcji technicznej aktualnej strony producent podaje dla Wide-Core wartość 530 × 370 mm, natomiast w jednym z fragmentów FAQ producenta pojawia się wartość 530 × 390 mm. W materiałach produktowych COPYSERVICE rekomendujemy posługiwanie się wartością 530 × 370 mm, ponieważ jest ona podana w aktualnej tabeli specyfikacji technicznej urządzenia. Jeżeli parametr ten jest krytyczny dla konkretnego zastosowania przemysłowego, warto potwierdzić go przed zakupem w aktualnej dokumentacji technicznej.

Jaka jest prędkość skanowania Whale?

Producent podaje prędkość skanowania do 10 klatek na sekundę. Pozwala to na płynne pozyskiwanie kolejnych fragmentów powierzchni podczas ręcznego prowadzenia urządzenia.

Czy Whale wymaga markerów?

Producent pozycjonuje Whale jako skaner umożliwiający skanowanie bez markerów.

Urządzenie może dopasowywać kolejne fragmenty danych na podstawie geometrii i charakterystycznych cech skanowanego obiektu. Nie oznacza to jednak, że każdy obiekt będzie równie łatwy do śledzenia. Bardzo duże, jednolite, symetryczne lub pozbawione charakterystycznej geometrii powierzchnie mogą być bardziej wymagające.

Czy Whale może skanować czarne obiekty?

Tak. Jest to jedna z funkcji szczególnie podkreślanych przez producenta. Whale wykorzystuje źródło światła NIR – Near Infrared, co pozwala skuteczniej rejestrować wiele ciemnych i całkowicie czarnych powierzchni niż w przypadku części klasycznych systemów optycznych.

Czy oznacza to, że każdą czarną powierzchnię można zeskanować bez przygotowania?

Nie. Sam kolor nie jest jedynym czynnikiem decydującym o możliwości pomiaru. Znaczenie mają również: połysk, refleksyjność, przezroczystość, struktura materiału, kąt ustawienia powierzchni, warunki oświetleniowe. Czarny, matowy plastik może być stosunkowo łatwy do zeskanowania, podczas gdy czarna, silnie błyszcząca powierzchnia może nadal wymagać przygotowania.

Czy Whale może skanować w mocnym świetle dziennym?

Tak. Producent wskazuje możliwość pracy w jasnym świetle otoczenia, również na zewnątrz i przy silnym nasłonecznieniu. Jest to istotna przewaga przy skanowaniu pojazdów, dużych części, rzeźb i innych obiektów, których nie można łatwo przenieść do kontrolowanego pomieszczenia.

Czy pełne słońce nie wpływa na wynik skanowania?

Whale został zaprojektowany z myślą o większej odporności na intensywne światło otoczenia, jednak przy profesjonalnych projektach warto pamiętać, że warunki środowiskowe mogą mieć wpływ na pracę każdego optycznego systemu pomiarowego.

Jeżeli istnieje możliwość wyboru warunków pracy, równomierne i kontrolowane oświetlenie nadal może ułatwiać proces skanowania.

Jakie źródło światła wykorzystuje Whale?

Whale wykorzystuje NIR – Near Infrared, czyli światło bliskiej podczerwieni. Technologia ta wspiera skanowanie różnych typów powierzchni oraz pracę w bardziej wymagających warunkach oświetleniowych.

Czy NIR oznacza, że Whale jest skanerem laserowym?

Nie. Światło bliskiej podczerwieni NIR nie jest jednoznaczne z laserowym systemem skanującym. Whale należy do grupy optycznych skanerów 3D i nie powinien być automatycznie klasyfikowany jako skaner laserowy.

Czy Whale skanuje powierzchnie refleksyjne?

Silnie refleksyjne powierzchnie mogą stanowić wyzwanie. Producent zaleca, aby w przypadku powierzchni: przezroczystych, silnie refleksyjnych, bardzo błyszczących, włóknistych lub owłosionych należy rozważyć zastosowanie specjalnego sprayu do skanowania 3D.

Czy Whale skanuje szkło i przezroczysty plastik?

Materiały przezroczyste są trudne dla technologii optycznej. Szkło, przezroczysty akryl, PET i podobne materiały mogą wymagać tymczasowego zmatowienia powierzchni specjalnym preparatem skanującym.

Czy Whale nadaje się do dużych obiektów?

Tak. To jedno z głównych zastosowań systemu Wide-Core. Producent wskazuje możliwość digitalizacji zarówno mniejszych elementów, jak i bardzo dużych obiektów, np.:

dużych części konstrukcyjnych,

elementów samochodowych,

maski samochodu,

mebli,

kanap,

całych pojazdów.

Czy Whale może zeskanować cały samochód?

Technicznie Whale może być wykorzystywany do digitalizacji całych pojazdów. Do takiego zadania przeznaczony jest przede wszystkim tryb Wide-Core, który oferuje znacznie większe pole pojedynczej akwizycji. Należy jednak odpowiednio zaplanować przebieg skanowania, zapewnić prawidłowe śledzenie oraz uwzględnić charakter powierzchni samochodu, zwłaszcza lakierowanych i refleksyjnych elementów.

Czy Whale nadaje się do skanowania części samochodowych?

Tak. Może być wykorzystywany m.in. do:

elementów karoserii,

zderzaków,

osłon,

elementów wnętrza,

części tuningowych,

obudów,

elementów mechanicznych,

części przeznaczonych do rekonstrukcji.

Możliwość przełączania pomiędzy Wide-Core i Micro-Core jest szczególnie przydatna w branży motoryzacyjnej.

Czy można najpierw zeskanować cały obiekt Wide-Core, a następnie detale Micro-Core?

Taki sposób pracy dobrze odpowiada konstrukcji Whale. Wide-Core może służyć do szybkiego zebrania geometrii całego większego obiektu, natomiast Micro-Core do dokładniejszego odwzorowania wybranych fragmentów wymagających większej precyzji. Sposób łączenia danych zależy od konkretnego projektu i możliwości wykorzystywanego oprogramowania.

Czy Whale nadaje się do inżynierii wstecznej?

Tak. Producent wskazuje reverse engineering jako jedno z podstawowych zastosowań Whale. Skaner może być wykorzystywany do digitalizacji istniejących części, których geometrię następnie można odtworzyć lub zmodyfikować w odpowiednim oprogramowaniu CAD lub reverse engineering.

Czy Whale automatycznie tworzy model CAD?

Nie. Whale dostarcza cyfrową reprezentację geometrii obiektu. Parametryczny model CAD, zawierający np.: płaszczyzny, otwory, promienie, powierzchnie, bryły, szkice, cechy konstrukcyjne należy opracować w odpowiednim oprogramowaniu CAD lub reverse engineering.

Jak wygląda typowy proces reverse engineering z Whale?

Typowy workflow może wyglądać następująco: obiekt fizyczny → skan 3D → oczyszczenie danych → siatka 3D → eksport → rekonstrukcja CAD → modyfikacja projektu → prototyp lub produkcja. Whale odpowiada przede wszystkim za etap szybkiego i precyzyjnego pozyskania geometrii.

Czy Whale nadaje się do projektowania nowych części na podstawie istniejących elementów?

Tak. Zeskanowany model może stanowić geometrię referencyjną do:

zaprojektowania części współpracującej,

wykonania adaptera,

rekonstrukcji niedostępnego komponentu,

przeprojektowania istniejącej części,

dopasowania nowego elementu do istniejącej konstrukcji.

Czy Whale nadaje się do szybkiego prototypowania?

Tak. Połączenie skanowania, modelowania CAD i druku 3D umożliwia szybkie przechodzenie pomiędzy fizycznym obiektem a jego cyfrową i zmodyfikowaną wersją. Może to znacząco skrócić proces projektowania prototypów i części jednostkowych.

Czy Whale nadaje się do druku 3D?

Tak. Skan można wyeksportować m.in. do formatu STL, powszechnie wykorzystywanego w procesie przygotowania modeli do druku 3D. Przed wydrukowaniem model może wymagać dodatkowego oczyszczenia, zamknięcia powierzchni i przygotowania w programie do obróbki siatek lub slicerze.

Jakie formaty plików obsługuje Whale?

Aktualna specyfikacja producenta wskazuje: OBJ, STL, ASC, PLY. Dzięki temu dane można wykorzystywać w wielu programach do modelowania, reverse engineering, obróbki siatek, wizualizacji i druku 3D.

Czy Whale współpracuje z oprogramowaniem CAD?

Tak – poprzez standardowe formaty wymiany danych i odpowiedni workflow. Należy jednak pamiętać, że plik STL lub OBJ jest najczęściej reprezentacją siatkową, a nie gotowym parametrycznym modelem CAD.

Jakie oprogramowanie jest przeznaczone do Whale?

Oficjalnym oprogramowaniem producenta jest JMStudio. Program odpowiada za: połączenie ze skanerem, kalibrację, rejestrację danych, podgląd skanowania, przetwarzanie, optymalizację, dopasowywanie danych, eksport modeli.

Czy JMStudio jest dostarczane ze skanerem?

Tak. JMStudio jest oficjalnym oprogramowaniem 3DMakerpro przeznaczonym do obsługi urządzeń producenta i jest dostępne dla użytkowników skanera.

Czy JMStudio pokazuje skan w czasie rzeczywistym?

Tak. Producent wskazuje funkcję Real-Time Capture, umożliwiającą obserwowanie procesu tworzenia modelu podczas skanowania.

Co oznacza One-Click Optimize?

Funkcja One-Click Optimize upraszcza podstawowe przetwarzanie danych po zakończeniu skanowania. Ma ograniczać liczbę ręcznych operacji potrzebnych do przygotowania modelu i usprawniać codzienny workflow.

Czy Whale obsługuje automatyczne dopasowanie danych?

Tak. Specyfikacja producenta wskazuje funkcję Alignment oraz automatycznego dopasowania danych. Skuteczność automatycznego dopasowania zależy jednak od jakości i geometrii pozyskanych skanów.

Czy Whale obsługuje tekstury i kolor?

Tak. Producent przewiduje możliwość rejestrowania tekstur i automatycznego dopasowywania informacji obrazowych do geometrii. Do pełnego wykorzystania skanowania kolorystycznego przeznaczony jest Color Kit, dostępny w odpowiedniej konfiguracji zestawu.

Do czego służy Color Kit?

Color Kit umożliwia rejestrację informacji o kolorze i teksturze powierzchni oraz połączenie ich z modelem geometrycznym. Jest szczególnie przydatny w zastosowaniach, w których wygląd powierzchni jest równie ważny jak jej geometria.

W jakich zastosowaniach warto wybrać Color Kit?

Przede wszystkim przy: digitalizacji muzealnej, archeologii, archiwizacji eksponatów, digitalizacji dzieł sztuki, modelach prezentacyjnych, zastosowaniach kryminalistycznych, grafice komputerowej, dokumentacji obiektów, w której ważne są oznaczenia i kolory powierzchni.

Czy Color Kit zwiększa dokładność geometryczną skanera?

Nie. Color Kit odpowiada przede wszystkim za dane dotyczące koloru i tekstury. Nie zmienia bazowych parametrów dokładności Micro-Core ani Wide-Core.

Czy Whale nadaje się do muzealnictwa?

Tak. Producent wymienia digitalizację obiektów historycznych i archeologicznych jako jedno z zastosowań urządzenia. Whale może być używany do dokumentowania: artefaktów, rzeźb, antyków, mebli historycznych, obiektów muzealnych, znalezisk archeologicznych.

Czy Whale nadaje się do archeologii?

Tak. Połączenie dużego pola Wide-Core i dokładniejszego Micro-Core pozwala dobrać tryb pracy do wielkości konkretnego znaleziska. Możliwe jest zarówno szybkie odwzorowanie większego obiektu, jak i dokładniejsze zeskanowanie istotnych szczegółów.

Czy Whale nadaje się do konserwacji i renowacji zabytków?

Może być wykorzystywany jako narzędzie do cyfrowej dokumentacji geometrii obiektu przed, podczas i po pracach konserwatorskich. Uzyskane modele mogą służyć m.in. jako dokumentacja referencyjna lub podstawa do cyfrowej rekonstrukcji brakujących elementów.

Czy Whale nadaje się do kryminalistyki?

Producent wskazuje forensics jako jeden z obszarów zastosowań Whale. Skaner może służyć do bezkontaktowej dokumentacji przestrzennej różnego rodzaju obiektów, śladów i elementów miejsca zdarzenia.

Czy Whale jest certyfikowanym urządzeniem kryminalistycznym?

Sama możliwość zastosowania urządzenia w kryminalistyce nie oznacza automatycznie spełnienia wymagań proceduralnych konkretnej instytucji lub systemu prawnego. Jeżeli dane mają stanowić materiał dowodowy, sposób ich pozyskania, archiwizacji i dokumentowania powinien być zgodny z procedurami obowiązującymi w danej jednostce.

Czy Whale można wykorzystać do skanowania niewielkich śladów lub dowodów?

Producent jako przykład możliwości urządzenia wskazuje nawet stosunkowo niewielkie obiekty. W przypadku bardzo małych elementów należy jednak uwzględnić rozdzielczość Micro-Core wynoszącą około 0,20 mm. Do mikroskopijnych detali istnieją skanery zoptymalizowane pod jeszcze mniejszy format.

Czy Whale nadaje się do digitalizacji mebli?

Tak. Tryb Wide-Core dobrze odpowiada potrzebom digitalizacji: krzeseł, foteli, sof, stołów, elementów wyposażenia, większych przedmiotów użytkowych.

Czy Whale może skanować całe pomieszczenia?

Whale jest skanerem obiektowym, a nie przestrzennym systemem LiDAR. Można przy jego pomocy digitalizować bardzo duże przedmioty, ale do szybkiego skanowania: całych pomieszczeń, mieszkań, budynków, hal, rozległych przestrzeni lepszym wyborem jest system przestrzenny, np. Raven LiDAR.

Whale czy Raven – który wybrać?

Whale jest przeznaczony przede wszystkim do dokładnego skanowania fizycznych przedmiotów – od części i artefaktów po pojazdy. Raven jest przeznaczony do szybkiego skanowania przestrzeni – pomieszczeń, budynków, hal i terenów. Whale oferuje znacznie większą dokładność lokalnego odwzorowania obiektu, natomiast Raven oferuje wielokrotnie większy zakres przestrzenny.

Whale czy Mole – który skaner wybrać?

Mole jest kompaktowym skanerem średniego formatu, szczególnie atrakcyjnym dla użytkowników drukarek 3D, małych firm, edukacji i mniej rozbudowanych projektów reverse engineering. Whale jest rozwiązaniem bardziej profesjonalnym i uniwersalnym pod względem wielkości obiektów. Jego główną przewagą jest Dual Core, czyli możliwość przełączania pomiędzy dokładnym Micro-Core i szerokim Wide-Core. Jeżeli projekty obejmują zarówno niewielkie części, jak i duże elementy konstrukcyjne czy pojazdy, Whale zapewnia znacznie większą elastyczność.

Czy Whale nadaje się do edukacji?

Tak. Może być wykorzystywany w:

uczelniach technicznych,

politechnikach,

laboratoriach badawczych,

centrach szkoleniowych,

szkołach technicznych,

pracowniach CAD/CAM,

pracowniach reverse engineering,

laboratoriach druku 3D.

Czy Whale nadaje się do działu R&D?

Tak. Możliwość szybkiej digitalizacji zarówno dużych obiektów, jak i dokładniejszych detali sprawia, że Whale może być przydatnym narzędziem dla działów badawczo-rozwojowych. Może wspierać: analizę istniejących produktów, prototypowanie, projektowanie nowych komponentów, digitalizację części, dopasowywanie elementów.

Czy Whale nadaje się do działu konstrukcyjnego?

Tak. Szczególnie w projektach, w których istniejący fizyczny obiekt trzeba przenieść do środowiska cyfrowego. Skan może stanowić punkt wyjścia do późniejszej rekonstrukcji CAD.

Czy Whale nadaje się do kontroli jakości?

Może dostarczać dane geometryczne wykorzystywane do porównań w odpowiednim zewnętrznym oprogramowaniu. Nie należy jednak automatycznie traktować Whale jako certyfikowanego systemu metrologicznego. Jeżeli pomiar ma być elementem formalnego systemu jakości, należy sprawdzić wymagania konkretnej normy i procedury.

Czy dokładność 0,05 mm oznacza, że Whale jest skanerem metrologicznym?

Nie automatycznie. Deklarowana dokładność urządzenia jest bardzo istotnym parametrem, ale status systemu metrologicznego może wymagać dodatkowych procedur, wzorcowania, certyfikacji i udokumentowanej niepewności pomiarowej.

Czy Whale może skanować twarz i ciało człowieka?

Producent wskazuje możliwość szybkiego pozyskiwania geometrii twarzy oraz innych fragmentów ciała. Duże pole widzenia Wide-Core ułatwia tego typu zastosowania.

Czy Whale jest urządzeniem medycznym?

Nie należy przedstawiać Whale jako certyfikowanego urządzenia medycznego, o ile dla konkretnego zastosowania nie posiadamy odpowiedniej dokumentacji potwierdzającej taki status. Producent opisuje potencjalne zastosowania w sektorze ochrony zdrowia, ale zastosowanie techniczne i status wyrobu medycznego są dwiema różnymi kwestiami.

Czy Whale można stosować w ortopedii lub rehabilitacji?

Technicznie skaner może pozyskiwać geometrię fragmentów ciała. Jeżeli dane mają być wykorzystywane w procesie medycznym, diagnostycznym lub terapeutycznym, należy zweryfikować wymagania prawne i proceduralne dla konkretnego zastosowania.

Czy Whale może służyć do analizy przed- i pooperacyjnej?

Producent wymienia takie zastosowania w swoich materiałach marketingowych. W praktycznej komunikacji sklepu rekomendujemy określanie Whale jako narzędzia do digitalizacji geometrii, nie jako urządzenia diagnostycznego, chyba że konkretne zastosowanie posiada odpowiednią podstawę formalną i dokumentację.

Czy Whale ma przycisk Start/Stop na obudowie?

Tak. Producent potwierdza zastosowanie fizycznego przycisku Start/Stop, który pozwala rozpocząć lub zatrzymać rejestrację bez konieczności każdorazowego wykonywania tej operacji na komputerze. Jest to szczególnie wygodne podczas pracy ręcznej przy większych obiektach.

Jak długi jest przewód Whale?

Według FAQ producenta Whale jest dostarczany z około 2-metrowym przewodem 2 w 1 do transmisji danych i zasilania. Długość ta ułatwia przemieszczanie skanera wokół większego przedmiotu podczas pracy.

Ile waży Whale?

Producent podaje masę urządzenia na poziomie do około 1500 g. Whale jest więc zauważalnie większym i cięższym urządzeniem niż kompaktowe skanery ręczne pokroju Mole czy Seal.

Jakie są wymiary Whale?

Wymiary urządzenia wynoszą około: 230 × 148 × 188 mm. Większa konstrukcja wynika m.in. z zastosowania dwóch torów optycznych.

Czy Whale jest skanerem ręcznym?

Tak. Może być prowadzony ręcznie wokół obiektu. Ze względu na wielkość i masę przy długich sesjach warto odpowiednio zaplanować sposób pracy.

Czy Whale może pracować na statywie?

Tak. Producent oferuje konfiguracje wyposażone w statyw. Jest to szczególnie wygodne podczas skanowania mniejszych obiektów na stole obrotowym.

Do czego służy stół obrotowy?

Stół obrotowy umożliwia kontrolowane obracanie obiektu przed nieruchomym skanerem. Pozwala to: zachować stabilny dystans, płynnie obracać przedmiot, ograniczyć przypadkowe ruchy skanera, ułatwić digitalizację małych i średnich obiektów.

Czy do dużych obiektów potrzebny jest stół obrotowy?

Nie. Duże elementy skanuje się przede wszystkim poprzez przemieszczanie urządzenia wokół nieruchomego obiektu.

Jakie wersje Whale są dostępne?

Producent oferuje trzy podstawowe konfiguracje:

· Whale Standard,

· Whale Premium,

· Whale Luxury.

Sam skaner pozostaje ten sam. Różnica dotyczy wyposażenia zestawu.

Co zawiera Whale Standard?

Aktualny zestaw Standard producenta obejmuje: 1 × skaner Whale, 1 × zasilacz, 1 × przewód danych, 4 × wymienne wtyczki zasilające. To podstawowa konfiguracja przeznaczona dla użytkowników, którzy potrzebują przede wszystkim samego skanera.

Co zawiera Whale Premium?

Zestaw Premium obejmuje: skaner Whale, zasilacz, przewód danych, komplet wtyczek, statyw, stół obrotowy, przewód stołu obrotowego. Premium jest dobrym wyborem dla użytkowników, którzy oprócz skanowania ręcznego planują regularną digitalizację mniejszych przedmiotów na stabilnym stanowisku.

Co zawiera Whale Luxury?

Luxury obejmuje: skaner Whale, zasilacz, przewód danych, komplet wtyczek, statyw, stół obrotowy, przewód stołu, Color Kit. Jest to najbardziej rozbudowana konfiguracja, przeznaczona również do projektów wymagających odwzorowania koloru i tekstur.

Czym różni się Whale Standard od Premium?

Premium dodaje: statyw, stół obrotowy, przewód stołu obrotowego. Parametry samego skanera pozostają takie same.

Czym różni się Whale Premium od Luxury?

Luxury zawiera wszystkie elementy Premium oraz dodatkowo Color Kit. Jeżeli kolor nie jest potrzebny, Premium może być bardziej racjonalnym wyborem.

Który zestaw najlepiej nadaje się do reverse engineering?

W większości zastosowań inżynierskich bardzo dobrym wyborem będzie Whale Premium. Statyw i stół obrotowy mogą być przydatne przy mniejszych częściach, natomiast Color Kit zazwyczaj nie jest niezbędny, ponieważ w reverse engineering najważniejsza jest geometria.

Który zestaw najlepiej nadaje się do muzeum i digitalizacji dziedzictwa?

Warto rozważyć Whale Luxury. Color Kit pozwala uzupełnić model geometryczny o informacje wizualne, co ma szczególne znaczenie przy dokumentacji: zabytków, ceramiki, rzeźb, eksponatów, dzieł sztuki.

Czy Whale działa z systemem Windows?

Tak. Aktualna specyfikacja producenta wskazuje system Windows 10 64-bit. Przy stosowaniu nowszej wersji systemu warto przed zakupem sprawdzić aktualną zgodność najnowszej wersji JMStudio.

Czy Whale działa z komputerami Mac?

Producent wskazuje kompatybilność z macOS 12, w tym obsługę komputerów z układami Apple M1. Ze względu na rozwój macOS i JMStudio przed zakupem warto sprawdzić zgodność aktualnej wersji programu z konkretną wersją systemu.

Jak wydajny komputer jest potrzebny do Whale?

Whale generuje duże ilości danych, szczególnie przy skanowaniu dużych obiektów. Dlatego nawet jeśli komputer spełnia minimalne wymagania oprogramowania, do profesjonalnej pracy warto używać wydajnej stacji roboczej wyposażonej w: nowoczesny procesor wielordzeniowy, odpowiednią ilość pamięci RAM, wydajną kartę graficzną, szybki dysk SSD. Im większy projekt i bardziej szczegółowa chmura lub siatka, tym większe znaczenie ma wydajność komputera.

Czy można skanować bardzo duży obiekt jako jeden projekt?

Tak, ale należy uwzględnić rosnące wymagania dotyczące:

wydajności komputera,

pamięci RAM,

przestrzeni dyskowej,

stabilnego śledzenia,

planowania kolejności skanowania.

Przy bardzo dużych projektach korzystne może być podzielenie procesu na logiczne fragmenty.

Czy sposób prowadzenia skanera wpływa na wynik?

Tak. Najlepsze rezultaty uzyskuje się przy: płynnym ruchu, zachowaniu odpowiedniego dystansu, unikaniu gwałtownych zmian pozycji, zapewnieniu odpowiedniej ilości geometrii wspólnej pomiędzy kolejnymi fragmentami skanu.

Czy można przerwać skanowanie i później je wznowić?

Whale posiada przycisk Start/Stop, dzięki któremu można wygodnie kontrolować przebieg rejestracji. Możliwość dalszego łączenia sesji zależy od sposobu prowadzenia projektu oraz funkcji oprogramowania.

Jak przygotować obiekt do skanowania?

Najlepsze rezultaty uzyskuje się, gdy obiekt jest: nieruchomy, stabilny, czysty, dostępny dla skanera z różnych kierunków, pozbawiony przypadkowych ruchomych elementów. Powierzchnie szczególnie błyszczące, przezroczyste lub problematyczne mogą wymagać przygotowania sprayem skanującym.

Czy Whale może skanować obiekt bez jego dotykania?

Tak. Jest to bezkontaktowa technologia optyczna. Może mieć to szczególne znaczenie przy: delikatnych eksponatach, zabytkach, elementach kryminalistycznych, obiektach, których nie należy mechanicznie mierzyć.

Czy Whale nadaje się do cyfrowej archiwizacji?

Tak. Modele 3D mogą służyć jako cyfrowa dokumentacja stanu obiektu w określonym momencie. Może być to wartościowe m.in. dla muzeów, instytucji naukowych, działów technicznych oraz firm zajmujących się renowacją.

Czy Whale jest odpowiedni dla małej firmy?

To zależy od rodzaju projektów. Jeżeli firma regularnie wykonuje reverse engineering, digitalizuje duże części lub obsługuje bardzo zróżnicowane gabaryty obiektów, Whale może zapewnić dużą elastyczność. Jeżeli skanowane są głównie niewielkie przedmioty, bardziej ekonomiczny model może być wystarczający.

Czy Whale jest odpowiedni dla dużej firmy przemysłowej?

Tak, szczególnie jako narzędzie wspomagające:

dział konstrukcyjny,

prototypownię,

R&D,

utrzymanie ruchu,

dokumentację części,

rekonstrukcję elementów,

cyfryzację starszych komponentów.

W zastosowaniach formalnej metrologii należy jednak osobno zweryfikować wymagania procesu.

Czy Whale może pomóc w odtworzeniu części, do której nie ma dokumentacji CAD?

Tak. Jest to klasyczny przykład inżynierii wstecznej. Istniejący element można zeskanować, a następnie na podstawie uzyskanych danych odtworzyć jego parametryczny model w oprogramowaniu CAD.

Czy model z Whale jest od razu gotowy do produkcji?

Nie zawsze. Skan stanowi cyfrowe odwzorowanie geometrii. W zależności od celu projektu może być potrzebna: obróbka siatki, naprawa powierzchni, rekonstrukcja CAD, korekta wymiarów, zaprojektowanie tolerancji, przygotowanie technologiczne.

Czy Whale można wykorzystać do tworzenia części zamiennych?

Tak. Szczególnie gdy oryginalna dokumentacja techniczna nie jest dostępna. Skan pozwala pozyskać geometrię istniejącej części, a następnie odtworzyć ją cyfrowo i przygotować do produkcji odpowiednią technologią.

Jaka jest największa przewaga Whale względem prostszych skanerów 3D?

Najważniejszą przewagą jest połączenie dwóch zakresów skanowania w jednym urządzeniu. Whale może pracować:

precyzyjnie i z bliska w trybie Micro-Core,

znacznie szerzej i z większej odległości w trybie Wide-Core.

Dzięki temu jeden skaner może obsłużyć zdecydowanie szerszy zakres obiektów niż konstrukcja zoptymalizowana wyłącznie pod mały lub średni format.

Dla kogo szczególnie warto rozważyć Whale?

Whale będzie szczególnie interesujący dla:

biur konstrukcyjnych,

firm produkcyjnych,

działów R&D,

warsztatów motoryzacyjnych,

firm zajmujących się tuningiem,

przedsiębiorstw wykonujących reverse engineering,

uczelni technicznych,

laboratoriów badawczych,

muzeów,

archeologów,

pracowni konserwatorskich,

instytucji zajmujących się dokumentacją obiektów,

firm wykorzystujących druk 3D w produkcji i prototypowaniu.

Kiedy lepiej wybrać inny model niż Whale?

Jeżeli skanowane są wyłącznie bardzo małe obiekty wymagające ekstremalnej rozdzielczości, warto rozważyć skaner specjalizowany w małym formacie. Jeżeli głównym zadaniem jest skanowanie całych budynków i pomieszczeń, lepszym rozwiązaniem będzie LiDAR. Whale jest najmocniejszy tam, gdzie potrzebna jest duża elastyczność rozmiaru obiektów przy zachowaniu wysokiej dokładności lokalnej.

Czy przed zakupem warto skonsultować wybór Whale?

Tak. W przypadku skanera tej klasy szczególnie warto określić:

minimalne i maksymalne rozmiary obiektów,

wymagany poziom dokładności,

rodzaje powierzchni,

przeznaczenie danych,

używane oprogramowanie CAD,

potrzebę odwzorowania kolorów,

sposób dalszej produkcji lub druku 3D,

parametry posiadanego komputera.

Na tej podstawie można również zdecydować, czy odpowiednia będzie konfiguracja Standard, Premium czy Luxury.

Dlaczego warto kupić 3DMakerpro Whale w COPYSERVICE Sklep Multimedia?

COPYSERVICE Sklep Multimedia współpracuje bezpośrednio z polską dystrybucją marki 3DMakerpro – Vision Distribution. W przypadku profesjonalnego systemu skanowania 3D istotny jest nie tylko zakup samego urządzenia, ale również właściwe dobranie: konfiguracji zestawu, akcesoriów, oprogramowania, parametrów stanowiska komputerowego, technologii skanowania do konkretnych obiektów. Przed zakupem warto więc przedstawić specjalistom COPYSERVICE typowe obiekty, zakres ich rozmiarów oraz oczekiwany rezultat skanowania. Pozwoli to ocenić, czy Whale jest właściwym rozwiązaniem oraz która konfiguracja najlepiej odpowiada planowanemu zastosowaniu.
