3DMakerpro Lynx – kiedy obiekt jest duży, liczy się nie tylko dokładność, ale przede wszystkim zasięg

Zeskanowanie niewielkiej figurki i zdigitalizowanie zderzaka samochodu, fotela, rzeźby czy całej sylwetki człowieka to dwa zupełnie różne zadania. W przypadku dużych obiektów wąskie pole przechwytywania oznacza więcej ruchów skanerem, więcej danych do połączenia i większe ryzyko utraty orientacji podczas pracy. 3DMakerpro Lynx został zaprojektowany właśnie po to, aby ten problem ograniczyć. To wielkoformatowy skaner 3D z polem pojedynczego przechwycenia wynoszącym aż 250 × 400 mm. Producent podaje, że jest ono około 200% większe niż w tradycyjnych skanerach średniego formatu. Typowy zalecany zakres wielkości obiektów wynosi 100–2000 mm, a przy odpowiednich warunkach Lynx może podejmować również znacznie większe projekty. To właśnie szeroki kadr jest największą przewagą Lynx. Przy skanowaniu dużej powierzchni każde przejście urządzenia obejmuje większy fragment obiektu. Dla użytkownika oznacza to mniej ruchów, szybsze pozyskiwanie kompletnej geometrii i bardziej naturalną pracę z obiektami, które trudno byłoby ustawić na klasycznym stoliku obrotowym. Producent wprost wskazuje Lynx jako rozwiązanie do digitalizacji ludzkiego ciała, mebli, części samochodowych oraz rzeźb.

0,10 mm dokładności – parametr dopasowany do dużego formatu

Lynx oferuje dokładność do 0,10 mm oraz rozdzielczość 0,30 mm. Na pierwszy rzut oka wartości te są niższe niż w modelach Seal czy Moose, ale porównywanie samych liczb bez uwzględnienia przeznaczenia urządzenia byłoby błędem. Lynx został zoptymalizowany pod zupełnie inne zadania. Jego specjalnością nie jest przechwytywanie mikroskopijnego ornamentu na kilkucentymetrowej figurce, ale sprawne odwzorowywanie dużych powierzchni – karoserii, elementów wnętrz, człowieka, większych rzeźb czy komponentów przemysłowych.

W takim zastosowaniu bardzo ważne stają się:

szeroki zakres przechwytywania,

długa odległość robocza,

stabilne śledzenie,

szybkość gromadzenia danych,

możliwość swobodnego obchodzenia dużego obiektu.

Lynx został zaprojektowany właśnie wokół tych potrzeb.

Co zyskujesz wybierając 3DMakerpro Lynx?

Najważniejsze korzyści wynikają nie z jednego parametru, ale z połączenia dużego pola widzenia, swobody prowadzenia i oprogramowania przeznaczonego do pracy z rozbudowanymi modelami: dokładność do 0,10 mm, rozdzielczość 0,30 mm, pole pojedynczego przechwycenia 250 × 400 mm, typowy zakres obiektów 100–2000 mm, możliwość podejmowania jeszcze większych projektów, odległość robocza 400–900 mm, Visual Tracking – śledzenie wizualne bez markerów, optyczna stabilizacja podczas skanowania ręcznego, do 10 kl./s, według producenta nawet do 2 000 000 punktów na sekundę, źródło światła NIR, możliwość rozbudowy o Color Kit, opcjonalne skanowanie mobilne przez 3DMakerpro Connect, bezpłatne oprogramowanie JMStudio, eksport STL / OBJ / PLY / ASC, możliwość dalszej pracy w CAD, programach 3D i środowisku druku przestrzennego.

250 × 400 mm – szerokie pole przechwytywania robi różnicę

Jednym z najważniejszych parametrów Lynx jest Single Capture Range 250 × 400 mm. Przy dużym przedmiocie różnica pomiędzy polem 200 × 100 mm a 250 × 400 mm staje się bardzo wyraźna. Każda klatka obejmuje większy fragment powierzchni. W praktyce oznacza to mniej koniecznych przejść skanerem oraz łatwiejsze zachowanie ciągłości podczas obchodzenia obiektu.

Producent podkreśla, że pole przechwytywania Lynx jest około 200% większe niż w tradycyjnych skanerach średniego formatu. To szczególnie istotne podczas skanowania: samochodu, motocykla, zderzaka, deski rozdzielczej, fotela, mebla, dużej rzeźby, całej sylwetki człowieka, większego elementu przemysłowego.

Duże obiekty do 2000 mm – a w odpowiednich projektach nawet więcej

Producent zaleca Lynx przede wszystkim do przedmiotów o wielkości 100–2000 mm. Jednocześnie wskazuje, że skanowanie obiektów sięgających około 5000 mm jest technicznie możliwe, choć wraz ze wzrostem rozmiaru wzrasta również poziom trudności całego projektu. To bardzo ważne praktyczne rozróżnienie. Lynx można wykorzystać przy bardzo dużym obiekcie, ale nie oznacza to, że skanowanie pięciometrowej konstrukcji będzie równie łatwe jak fotela czy zderzaka. Dlatego zakres 100–2000 mm najlepiej traktować jako najbardziej naturalne środowisko pracy urządzenia.

Visual Tracking – duży obiekt bez siatki markerów

Podczas skanowania dużych powierzchni jednym z największych wyzwań jest utrzymanie orientacji. Lynx wykorzystuje zaawansowane śledzenie wizualne, dzięki któremu system rozpoznaje charakterystyczne cechy powierzchni i wykorzystuje je do określania kolejnych pozycji skanera. Producent wskazuje możliwość skanowania bez markerów, a zastosowana stabilizacja optyczna ma ograniczać prawdopodobieństwo błędnego wyrównania podczas pracy ręcznej. To istotna korzyść przy dużym obiekcie. Przygotowanie całej karoserii, mebla czy dużej rzeźby poprzez ręczne rozmieszczanie dziesiątek markerów wydłużałoby proces. Visual Tracking upraszcza wiele typowych projektów i pozwala szybciej przejść do właściwego skanowania.

Co zrobić, gdy Lynx gubi śledzenie?

Duża, jednolita powierzchnia może być trudniejsza dla systemu śledzenia niż obiekt zawierający wiele charakterystycznych detali. Przykładem może być duży, gładki fragment karoserii. Jeżeli podczas pracy pojawia się tracking loss, warto przede wszystkim:

wrócić do fragmentu, który został już poprawnie rozpoznany,

prowadzić skaner wolniej,

zachowywać prawidłową odległość roboczą,

pozostawiać odpowiedni obszar wspólny między kolejnymi przejściami,

nie wykonywać gwałtownych ruchów,

rozpoczynać od fragmentu zawierającego charakterystyczną geometrię,

kontrolować jakość danych bezpośrednio podczas skanowania.

W przypadku bardzo jednolitych powierzchni warto także podzielić projekt na logiczne części, a następnie wykorzystać funkcje wyrównywania dostępne w JMStudio.

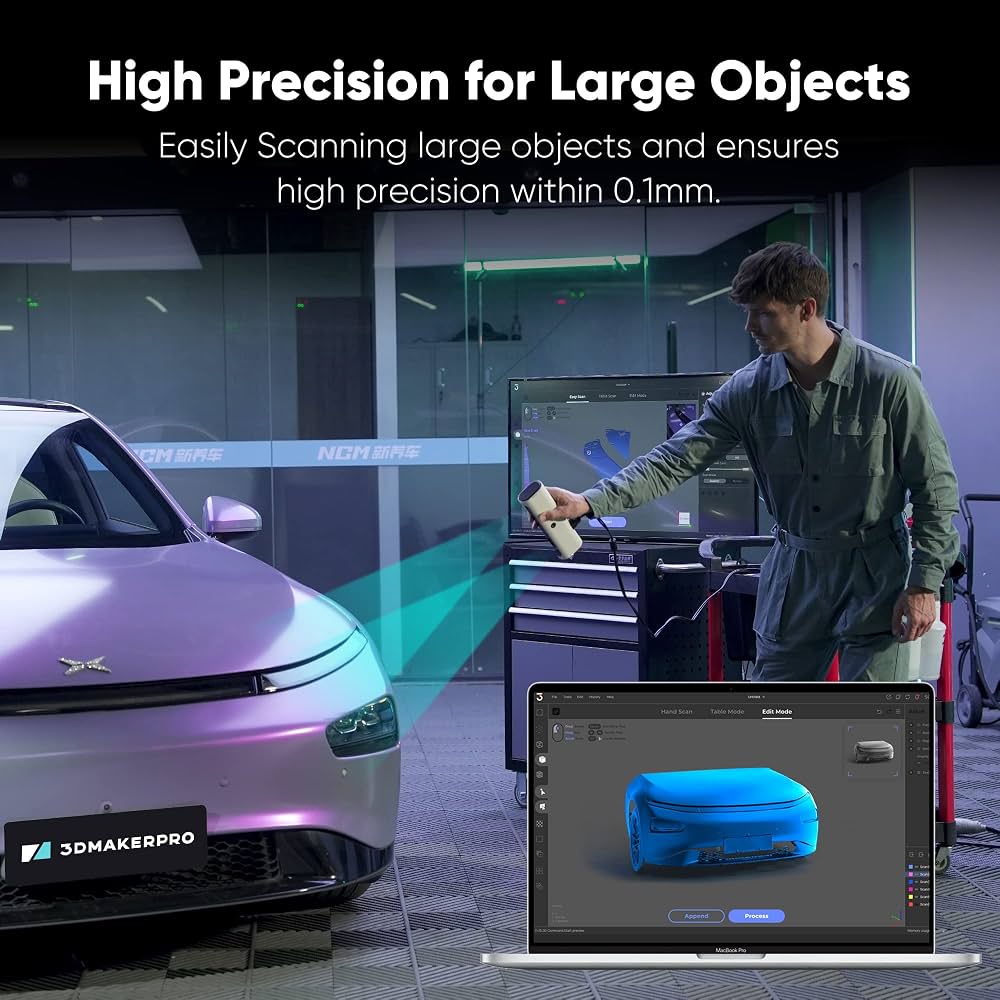

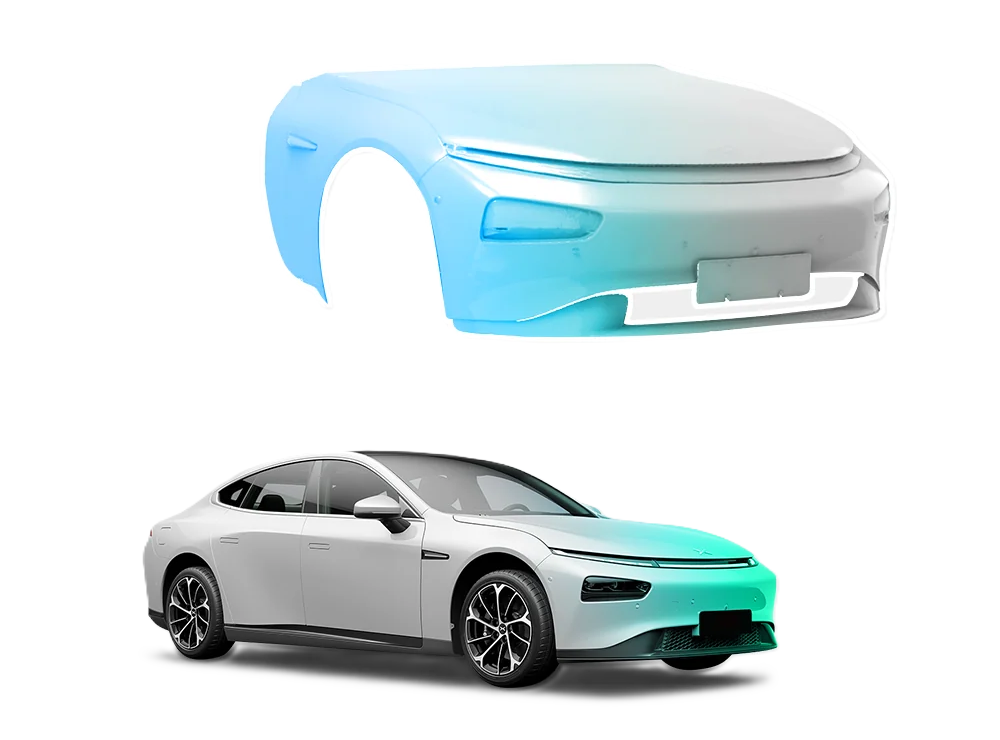

3DMakerpro Lynx car body scan – skaner stworzony z myślą o motoryzacji

Samochód jest doskonałym przykładem obiektu pokazującego mocne strony Lynx. Karoseria łączy bardzo duże powierzchnie z łagodnymi krzywiznami, detalami konstrukcyjnymi i elementami, które trudno byłoby dokładnie odtworzyć przy użyciu wyłącznie ręcznych pomiarów. Producent prezentuje Lynx podczas skanowania przedniej części samochodu i wprost wymienia automotive parts jako jeden z głównych scenariuszy zastosowania.Skan może stanowić wartościowy materiał wyjściowy przy:    projektowaniu elementów tuningowych,    przygotowywaniu dokładek,    tworzeniu osłon,    projektowaniu elementów aerodynamicznych,    dopasowywaniu akcesoriów,    rekonstrukcji fragmentów nadwozia,    tworzeniu komponentów wyposażenia,    przygotowywaniu projektów CAD dopasowanych    do istniejącego samochodu.

Zderzak samochodowy – przykład idealnie pokazujący zalety szerokiego pola skanowania

Zderzak to duży element o nieregularnej geometrii. Ręczny pomiar jego krzywizn, otworów, wlotów i powierzchni może wymagać dużo czasu. Lynx pozwala przechwycić znacznie większą ilość informacji przestrzennej i wykorzystać powstałą siatkę jako punkt odniesienia podczas dalszego projektowania. Może to mieć szczególne znaczenie w: tuningu, projektowaniu indywidualnych elementów, renowacji pojazdów, przygotowywaniu części do pojazdów zabytkowych, tworzeniu prototypów, projektowaniu elementów drukowanych wielkoformatowo.

Motorcycle scan – motocykl również znajduje się w naturalnym zakresie zastosowań Lynx

Motocykl łączy duże elementy nadwozia z wieloma szczegółami mechanicznymi. Lynx może służyć do digitalizacji jego większych powierzchni i komponentów, które później mogą być wykorzystane jako odniesienie podczas projektowania: owiewek, osłon, kufrów, uchwytów, elementów stylistycznych, części tuningowych. Przy detalach wymagających większej precyzji można z kolei zastosować skaner o mniejszym polu widzenia i wyższej rozdzielczości, np. Moose. To pokazuje, że wybór urządzenia powinien wynikać przede wszystkim ze skali obiektu, a nie z samej wartości dokładności.

Lakier samochodowy, chrom i powierzchnie refleksyjne – fizyki nie da się oszukać

Jednym z najważniejszych zagadnień przy skanowaniu samochodów jest refleksyjność powierzchni. Producent zaznacza, że materiały: przezroczyste, mocno refleksyjne, pokryte włosiem mogą wymagać zastosowania preparatu do skanowania. Dotyczy to między innymi: wypolerowanego lakieru, chromu, błyszczących tworzyw, szkła, mocno odbijających światło elementów metalowych. Dlatego przy zapytaniach w rodzaju „3DMakerpro Lynx shiny car paint scan” czy „how to scan chrome with 3DMakerpro Lynx” odpowiedź jest bardzo praktyczna: należy odpowiednio przygotować powierzchnię. Profesjonalne matujące preparaty skanujące mogą ograniczać refleksy i ułatwiać systemowi optycznemu odczytanie geometrii. Dobór konkretnego preparatu – np. produktów takich jak AESUB – powinien uwzględniać materiał skanowanego obiektu i zalecenia producenta preparatu.

Black car parts – NIR pomaga, ale rodzaj powierzchni nadal ma znaczenie

Lynx wykorzystuje NIR – światło bliskiej podczerwieni. Technologia ta dobrze wpisuje się w skanowanie obiektów o zróżnicowanej kolorystyce, w tym ciemniejszych powierzchni. Należy jednak odróżnić kolor od refleksyjności. Matowy czarny element może być znacznie łatwiejszy do zeskanowania niż czarna powierzchnia pokryta błyszczącym lakierem. To ważna praktyczna zasada: ciemny nie musi oznaczać trudny – trudny może być przede wszystkim błyszczący, przezroczysty lub silnie refleksyjny.

3DMakerpro Lynx i skanowanie sylwetki człowieka

Producent wskazuje human body scanning jako jedno z podstawowych zastosowań Lynx. Ma to uzasadnienie konstrukcyjne. Szerokie pole 250 × 400 mm pozwala obejmować dużą część sylwetki jednocześnie, a odległość robocza 400–900 mm umożliwia zachowanie wygodnego dystansu od skanowanej osoby. Jest to znacznie bardziej naturalny scenariusz niż próba digitalizowania całego człowieka skanerem zoptymalizowanym pod kilkucentymetrowe obiekty. Możliwe zastosowania obejmują między innymi: tworzenie cyfrowych awatarów, projekty artystyczne, wzornictwo, projektowanie odzieży i kostiumów, dokumentację sylwetki, projekty edukacyjne, wizualizację 3D.

NIR i skanowanie człowieka

Zastosowane źródło NIR dobrze wpisuje się w scenariusze związane ze skanowaniem powierzchni ciała. Sam skaner pozyskuje jednak zewnętrzną geometrię powierzchni. Nie jest urządzeniem do obrazowania wnętrza ciała, diagnostyki ani zamiennikiem medycznych metod obrazowania. To istotne rozróżnienie, szczególnie w projektach edukacyjnych i profesjonalnych.

3DMakerpro Lynx skanowanie mebli – digitalizacja bez ręcznego odtwarzania krzywizn

Krzesło, fotel, sofa czy element wyposażenia wnętrza mogą zawierać dużą liczbę powierzchni, których odtworzenie od podstaw w CAD wymaga sporo czasu. Lynx pozwala rozpocząć od rzeczywistego przedmiotu. Producent bezpośrednio wymienia furniture jako jeden z podstawowych obszarów wykorzystania urządzenia.

Skan mebla może posłużyć jako materiał do:

projektowania wnętrz,

tworzenia wizualizacji,

przygotowywania cyfrowych katalogów,

projektowania kompatybilnych elementów,

rekonstrukcji,

aranżacji przestrzeni,

projektów CAD.

Lynx w projektowaniu wnętrz

Digitalizacja fizycznego obiektu pozwala przenieść go do środowiska projektowego bez ręcznego modelowania całej geometrii.Po odpowiednim przygotowaniu danych model może zostać wykorzystany jako obiekt referencyjny w środowisku CAD lub 3D. Jest to przydatne, gdy projektant chce uwzględnić w aranżacji: istniejący mebel, nietypową konstrukcję, rzeźbę, element wyposażenia, detal architektoniczny. Lynx nie zastępuje programu CAD – dostarcza dane, od których można rozpocząć dalsze projektowanie.

Reverse engineering – duży przedmiot nie musi być mierzony wyłącznie ręcznie

Inżynieria odwrotna kojarzy się często z niewielkimi częściami mechanicznymi, ale ten sam proces można wykorzystać w znacznie większej skali. Lynx może zebrać geometrię dużej części, która następnie staje się materiałem referencyjnym. Workflow może wyglądać następująco: obiekt → skan Lynx → JMStudio → oczyszczanie i wyrównanie → STL/OBJ/PLY → oprogramowanie CAD → rekonstrukcja / modyfikacja. Może być to szczególnie wartościowe w: motoryzacji, prototypowaniu, wzornictwie, renowacji, produkcji jednostkowej, projektowaniu części dopasowanych do istniejących obiektów.

Lynx + Fusion 360 – skan jako materiał referencyjny

Eksport z JMStudio pozwala przenieść geometrię do kolejnych aplikacji. W przypadku projektowania części samochodowych można wykorzystać model jako odniesienie podczas dalszej pracy w środowiskach takich jak Fusion 360 lub innych kompatybilnych programach CAD/3D. Ważne jest jednak rozróżnienie: mesh ze skanera nie jest automatycznie parametrycznym modelem CAD. W zależności od zadania konieczne może być: oczyszczenie siatki, redukcja liczby polygonów, stworzenie przekrojów, rekonstrukcja powierzchni, zbudowanie właściwego modelu CAD na podstawie geometrii skanu.

STL i druk wielkoformatowy

JMStudio umożliwia eksport do STL, który można dalej wykorzystać podczas przygotowywania modeli do druku 3D. Aktualna wersja JMStudio obsługuje również OBJ, PLY i ASC. Dzięki temu duży zeskanowany element może zostać: zmodyfikowany, podzielony na części, przeskalowany, zoptymalizowany, przygotowany do druku. Połączenie Lynx z drukarką wielkoformatową otwiera szczególnie ciekawe możliwości w prototypowaniu, motoryzacji, scenografii, sztuce i wzornictwie.

JMStudio – oprogramowanie przygotowane także na duże projekty

3DMakerpro udostępnia własne, bezpłatne oprogramowanie JMStudio. Producent opisuje je jako środowisko prowadzące użytkownika od połączenia i kalibracji urządzenia po optymalizację oraz eksport modelu. Najważniejsze funkcje obejmują: Real-Time Capture, podgląd budowanego modelu, inteligentną edycję, One-Click Optimization, wyrównywanie danych, przygotowywanie modelu, eksport. Aktualna wersja JMStudio obsługuje: STL / OBJ / PLY / ASC.

JMStudio Large Object Workflow – jak podejść do dużego skanu?

Przy dużych obiektach warto podzielić pracę na logiczne etapy. Najbardziej praktyczny workflow wygląda następująco:

Zaplanuj trasę skanowania.

Rozpocznij od fragmentu z charakterystyczną geometrią.

Zachowuj odpowiednie nakładanie kolejnych przejść.

Kontroluj dane na ekranie w czasie rzeczywistym.

Uzupełnij brakujące powierzchnie.

W razie potrzeby wykonaj dodatkowe skany.

Wyrównaj zestawy danych.

Usuń niepotrzebne fragmenty otoczenia.

Zoptymalizuj model.

Wyeksportuj go do dalszego wykorzystania.

Przy bardzo dużych projektach takie uporządkowanie pracy może być ważniejsze niż sama szybkość prowadzenia skanera.

JMStudio alignment – duży model
wymaga dobrych punktów wspólnych

Jeżeli skanowany przedmiot jest duży, kolejny zbiór danych powinien zawierać wystarczającą ilość geometrii wspólnej z poprzednim. To pozwala oprogramowaniu poprawnie określić wzajemne położenie fragmentów. Problemy z alignment często wynikają z: zbyt małego obszaru wspólnego, dużych jednolitych powierzchni, nagłego przerwania śledzenia, gwałtownego obrócenia skanera, niedostatecznej jakości jednego z fragmentów. W takich sytuacjach lepiej cofnąć się do dobrze rozpoznanego obszaru niż kontynuować zbieranie błędnych danych.

3DMakerpro Connect – mobilny Lynx
bez klasycznego stanowiska komputerowego

Lynx można rozszerzyć o opcjonalne akcesorium 3DMakerpro Connect, które umożliwia połączenie skanera z telefonem. To szczególnie wartościowe właśnie przy urządzeniu przeznaczonym do dużych obiektów. Samochodu, dużej rzeźby czy mebla często nie można przynieść do stanowiska komputerowego. W takiej sytuacji bardziej praktyczne jest zabranie systemu skanującego do obiektu.

Lynx Smart Grip czy Connect? Ważne rozróżnienie

W przypadku modeli Moose, Moose Lite, Seal i Seal Lite producent wykorzystuje akcesorium Smart Grip. Dla Lynx właściwym rozwiązaniem mobilnym jest Connect. Dlatego hasło „3DMakerpro Lynx Smart Grip” nie powinno być traktowane jako prawidłowa nazwa konfiguracji Lynx. Jeżeli celem jest mobilne skanowanie Lynx, należy szukać: 3DMakerpro Connect for Lynx. Lynx + Connect + powerbank – stanowisko terenowe. Producent podaje również konkretne wymagania dotyczące zasilania Connect. Powerbank powinien: posiadać port USB-C, zapewniać minimum 22,5 W, obsługiwać PD 12 V. Dzięki temu można stworzyć mobilny zestaw do digitalizacji dużych obiektów poza klasycznym laboratorium.

JMStudio Mobile a wersja desktopowa

Mobilne skanowanie daje przede wszystkim swobodę pracy w terenie. Komputer pozostaje natomiast bardziej naturalnym środowiskiem do późniejszego przetwarzania rozbudowanych chmur punktów i większych modeli. W praktyce bardzo dobrym workflow może być: pozyskanie danych mobilnie → przeniesienie projektu → dalsza obróbka na komputerze. Pozwala to połączyć mobilność telefonu z większym komfortem pracy na stacji roboczej. Wymagania komputera – Lynx nie potrzebuje ekstremalnej stacji roboczej Producent podaje stosunkowo umiarkowane wymagania sprzętowe.

Minimalna konfiguracja:

Intel Core i5 8. generacji,

16 GB RAM,

MX250 z 2 GB VRAM.

Konfiguracja zalecana:

Intel Core i7 8. generacji,

16 GB RAM,

NVIDIA GTX 1060 z 4 GB VRAM.

Trzeba jednak pamiętać, że bardzo duży projekt oznacza znacznie większą ilość danych. W praktyce szybszy procesor, większa ilość pamięci i wydajniejsza karta graficzna mogą zwiększyć komfort późniejszej obróbki dużych modeli.

Lynx w szkolnej pracowni 3D

W edukacji Lynx daje możliwość pokazania uczniom zupełnie innej skali digitalizacji niż urządzenia przeznaczone do małych modeli. Można zeskanować: człowieka, krzesło, fragment samochodu, dużą rzeźbę, model techniczny, większy element konstrukcyjny. Uczeń może przejść pełny proces: rzeczywisty obiekt → skanowanie → chmura punktów → model → optymalizacja → CAD / druk 3D. Dzięki temu szkolna pracownia 3D nie ogranicza się do drukowania gotowych plików pobranych z Internetu.

Technikum – szczególnie motoryzacja, mechanika i projektowanie CAD

Lynx jest bardzo ciekawym rozwiązaniem dla kierunków: mechanicznych, samochodowych, mechatronicznych, projektowych, wzornictwa, CAD, druku 3D. Uczeń może przykładowo zeskanować fragment pojazdu, a następnie zaprojektować komponent dopasowany do uzyskanej geometrii. To ćwiczenie łączy:

pomiar → digitalizację → CAD → projektowanie → prototypowanie → wykonanie.

Z punktu widzenia szkoły technicznej jest to znacznie bardziej wartościowe niż poznawanie każdej technologii w oderwaniu od pozostałych.

Uczelnie wyższe

Lynx może znaleźć zastosowanie w laboratoriach związanych z: inżynierią mechaniczną, wzornictwem przemysłowym, architekturą wnętrz, motoryzacją, technologiami przyrostowymi, digitalizacją, sztuką, projektowaniem produktów. Szczególnie cenna może być możliwość pracy z obiektami w skali, której nie obsługuje wygodnie typowy skaner małego formatu.

Muzea, kultura i sztuka

Duże rzeźby, elementy dekoracyjne i eksponaty mogą być trudne do digitalizacji skanerem o niewielkim polu widzenia. Lynx daje tutaj znacznie większą swobodę. Producent wymienia sculptures jako jeden z charakterystycznych obszarów zastosowania urządzenia. W wersji wyposażonej w Color Kit możliwe jest również mapowanie tekstur kolorystycznych. Może to mieć znaczenie podczas: tworzenia archiwów cyfrowych, dokumentacji dzieł, przygotowywania ekspozycji wirtualnych, projektów edukacyjnych, reprodukcji, cyfrowej konserwacji dokumentacyjnej.

Color Kit – kiedy sama geometria nie wystarcza

Podstawowy Lynx wykorzystuje dane geometryczne, natomiast producent przewidział zewnętrzne rozszerzenie Color Kit, umożliwiające mapowanie kolorowych tekstur. Jest to szczególnie wartościowe przy: rzeźbach, obiektach artystycznych, eksponatach, meblach, elementach dekoracyjnych, wizualizacjach. Jeżeli skan służy wyłącznie do projektowania elementu samochodowego lub przygotowania geometrii CAD, kolor może być zbędny. Jeżeli model ma wiernie reprezentować wygląd obiektu, Luxury z Color Kit jest bardziej odpowiednim wariantem.

Standard, Premium czy Luxury?

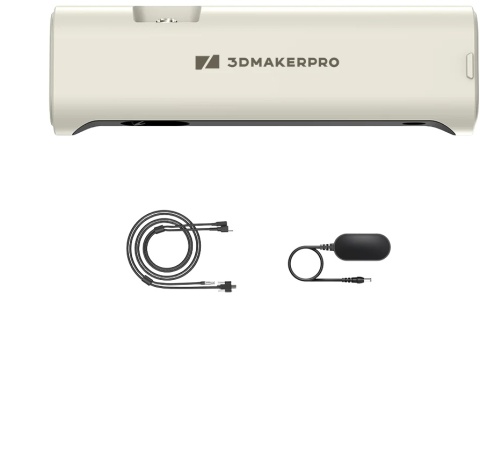

3DMakerpro Lynx Standard – gdy najważniejsze jest skanowanie ręczne.

Podstawowa konfiguracja obejmuje: Lynx 3D Scanner × 1, przewód zasilający / zasilanie × 1, przewód danych × 1. Standard najlepiej sprawdzi się u użytkownika, który chce przede wszystkim pracować ręcznie z dużymi obiektami. W przypadku Lynx jest to bardzo naturalny scenariusz – samochodu, człowieka czy dużego mebla i tak nie ustawia się na klasycznym stole obrotowym.

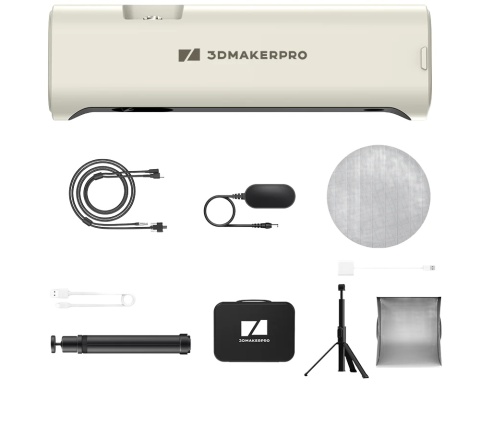

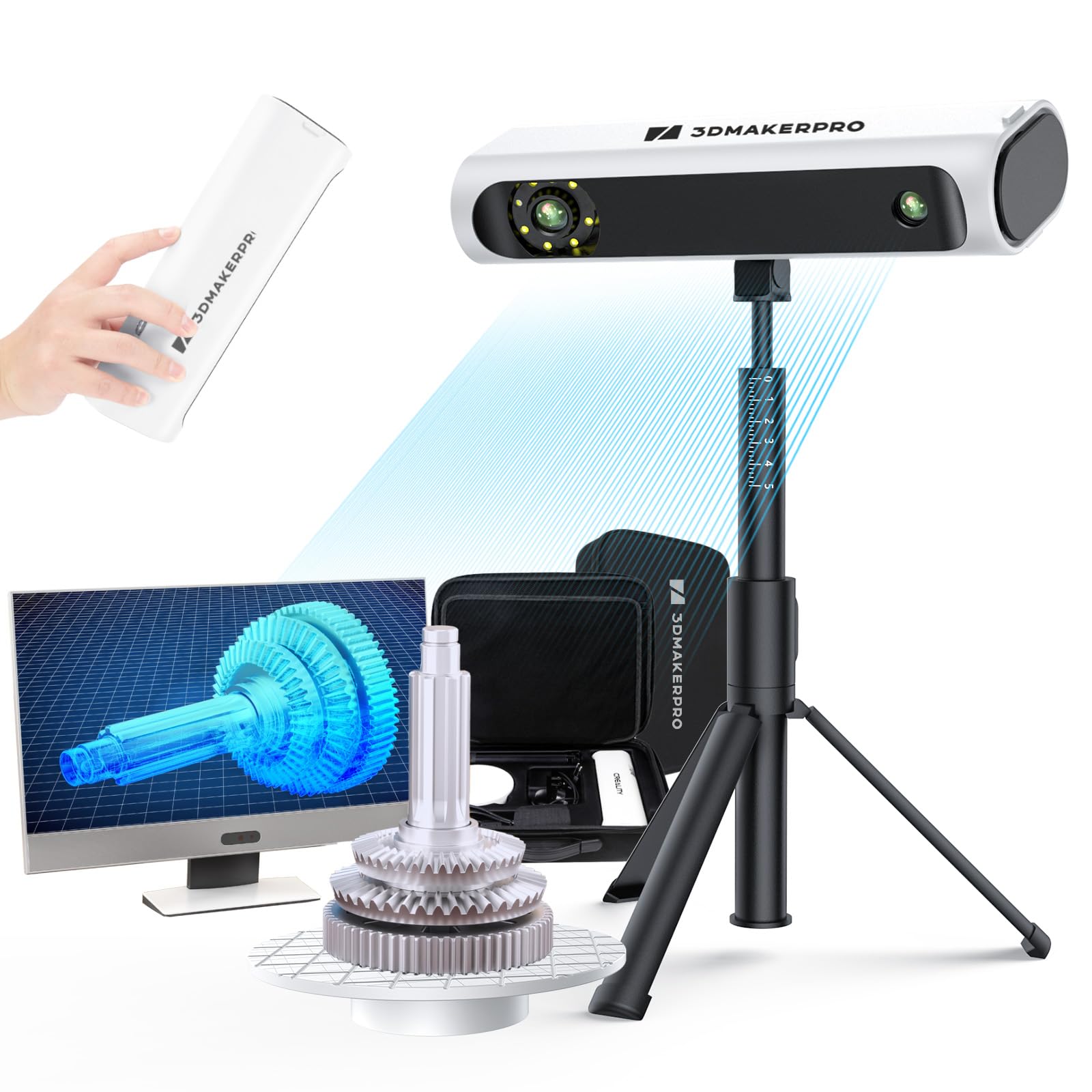

3DMakerpro Lynx Premium – bardziej kompletne stanowisko.

Aktualne materiały wariantowe producenta pokazują Premium jako zestaw rozbudowany o: statyw, Turntable Kit, torbę transportową. Taki wariant pozwala pracować zarówno ręcznie, jak i w bardziej uporządkowany sposób z obiektami, które można ustawić na stanowisku. Premium jest szczególnie interesujący dla: szkół, laboratoriów, pracowni digitalizacji, użytkowników pracujących z różnymi typami obiektów.

3DMakerpro Lynx Luxury – geometria plus kolor

Luxury jest najbardziej rozbudowanym wariantem i dodaje możliwość Color Texture Mapping dzięki Color Kit. To konfiguracja szczególnie interesująca dla: muzeów, szkół artystycznych, projektantów, pracowni digitalizacji, instytucji kultury, użytkowników tworzących modele do wizualizacji. Jeżeli najważniejsza jest geometria – Standard lub Premium mogą być wystarczające. Jeśli model ma również wyglądać jak oryginał, warto rozważyć 3DMakerpro Lynx Luxury Combo.

Dla kogo jest 3DMakerpro Lynx?

Dla uczniów i młodzieży. Lynx pokazuje skanowanie 3D w skali, która robi bardzo czytelne wrażenie – zamiast małej figurki można zdigitalizować człowieka, krzesło czy większy obiekt techniczny. Dla młodszych użytkowników praca powinna oczywiście odbywać się pod nadzorem nauczyciela.

Dla nauczycieli. Skaner może być wykorzystany do projektów łączących: technikę, geometrię, CAD, druk 3D, mechanikę, informatykę, sztukę. Jedno urządzenie pozwala pokazać pełny proces powstawania cyfrowego odpowiednika rzeczywistego obiektu.

Dla szkół technicznych. Lynx szczególnie dobrze pasuje do profili: samochodowych, mechanicznych, mechatronicznych, projektowych, wzornictwa, technologii przyrostowych. Duże pole przechwytywania pozwala realizować projekty niedostępne dla typowego skanera nastawionego na miniatury.

Dla uczelni. Może wspierać zajęcia z inżynierii odwrotnej, projektowania, motoryzacji, architektury wnętrz, digitalizacji i technologii 3D.

Dla warsztatów samochodowych i tunerów. To jedna z najbardziej naturalnych grup docelowych. Szerokie pole widzenia pozwala pracować z: nadwoziem, zderzakami, elementami wnętrza, motocyklami, większymi częściami. Skan może następnie stanowić materiał referencyjny do projektowania nowych komponentów.

Dla prototypowni. Lynx może skrócić etap ręcznego odtwarzania dużej geometrii i zapewnić punkt wyjścia do dalszego projektowania.

Dla architektów i projektantów wnętrz. Możliwość digitalizacji mebli i większych obiektów ułatwia przygotowywanie modeli referencyjnych do aranżacji i wizualizacji.

Dla muzeów i instytucji kultury. Szerokie pole przechwytywania dobrze sprawdza się przy rzeźbach i dużych eksponatach, a Color Kit dodatkowo rozszerza system o tekstury.

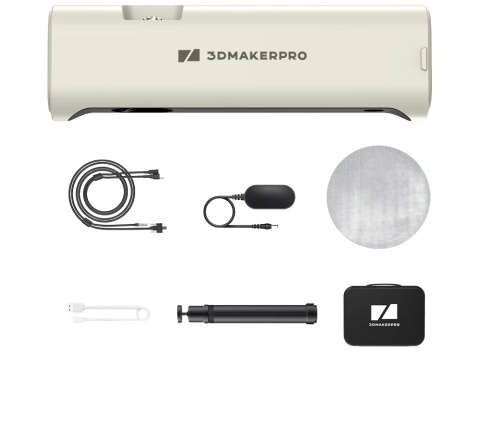

Co zawiera zestaw?

Standard:      skaner Lynx x1,      zasilacz z przewodem x1,      przewód danych x1.		Premium:      skaner Lynx x1,      zasilacz z przewodem x1,      przewód danych x1.      statyw (Tripod) x1      stół obrotowy (Turntable Kit) x1,      walizka transportowa x1.		Luxury:      skaner Lynx x1,      zasilacz z przewodem x1,      przewód danych x1.      statyw (Tripod) x1      stół obrotowy (Turntable Kit) x1,      walizka transportowa x1      Color Kit umożliwiający      mapowanie kolorowych tekstur x1

Connect jest akcesorium do mobilnego skanowania i należy traktować je oddzielnie, jeżeli konkretna oferta nie określa go wprost jako element zestawu.

3DMakerpro Lynx – kiedy chcesz skanować naprawdę duże rzeczy

Największą zaletą Lynx nie jest rekordowa dokładność na pojedynczym milimetrze. Jego przewagą jest skala. Pole przechwytywania 250 × 400 mm, długa odległość robocza 400–900 mm, Visual Tracking, NIR i możliwość rejestrowania nawet 2 milionów punktów na sekundę tworzą system zaprojektowany do pracy z obiektami, które dla małego skanera są po prostu niewygodne: samochód. motocykl, zderzak, mebel, człowiek, rzeźba, duża część przemysłowa. To właśnie tutaj Lynx pokazuje swoją przewagę.

Dla szkoły oznacza możliwość realizowania projektów w rzeczywistej skali.

Dla warsztatu – cyfryzację części samochodowych.

Dla tunera – punkt wyjścia do projektowania nowych elementów.

Dla architekta wnętrz – możliwość przenoszenia istniejących mebli do środowiska cyfrowego.

Dla muzeum – digitalizację większych eksponatów.

Dla prototypowni – mniej ręcznego odtwarzania dużych powierzchni.

A dzięki konfiguracjom Standard, Premium i Luxury oraz opcjonalnemu Connect stanowisko można dopasować zarówno do klasycznej pracy ręcznej, bardziej stacjonarnej digitalizacji, skanowania kolorowych tekstur, jak i pracy mobilnej.

Lynx vs Moose – krótkie porównanie

Choć oba urządzenia są skanerami 3DMakerpro, zostały zoptymalizowane pod inne zadania. Moose stawia na większą dokładność i mniejsze obiekty: oferuje 0,03 mm dokładności, 0,07 mm rozdzielczości, pole 200 × 100 mm oraz zakres obiektów 15–1500 mm. Ma również natywne tekstury kolorowe 24-bit. Lynx stawia na skalę: 0,10 mm dokładności, 0,30 mm rozdzielczości, znacznie większe pole 250 × 400 mm oraz rekomendowane obiekty 100–2000 mm.

Moose wybierz do szczegółowych części i średniego formatu. Lynx wybierz wtedy, gdy ważniejsze jest szybkie przechwycenie dużego obiektu.
