3DMakerpro Hawk LiDAR Scanner – terenowy skaner 3D stworzony tam, gdzie sprzęt musi zachowywać się jak narzędzie przemysłowe

SPECYFIKACJA, ZESTAW I PORÓWNANIE TECHNICZNE

Specyfikacja techniczna 3DMakerpro Hawk LiDAR Scanner

Konfiguracja: 3DMakerpro Hawk LiDAR scanner z RTK

Technologia: hybrydowy solid-state LiDAR + SLAM

RTK: zintegrowany / w standardzie

Dokładność @10 m: 1,5 cm

Dokładność @20 m: 3 cm

Dokładność @40 m: 5 cm

Promień skanowania: 40–70 m

Zakres skanowania: 80–140 m

FOV: 360° H × 63,5° V

Ilość zbieranych danych: 480 000 punktów/s

LiDAR: multi-echo

Laser: 905 nm

Klasa bezpieczeństwa: Class 1, IEC 60825-1:2014

Kamery RGB: 2 × 13 MP

Matryca: 1"

Tracking: 1 × kamera NIR

HDR: 3–5 EV

Ekran: 3,9"

USB: 2 × USB Type-C

Łączność: Wi-Fi 5

Akumulator: 12 000 mAh

Czas pracy: do ok. 1 h

Zewnętrzne zasilanie: tak

Ładowanie: 65 W

Procesor: 8 rdzeni @ 2,4 GHz

Pamięć: 32 GB + TF

Obudowa: metalowa

Klasa ochrony: IP65

Wymiary: 120 × 145 × 85 mm

Masa głowicy: 900 g

Color Point Cloud: PLY

Gaussian Splatting: PLY

Colored Polygonal Model: OBJ

Wymagania stacji roboczej

Minimalne

Intel Core i7

32 GB RAM

NVIDIA RTX 3060 12 GB VRAM

Zalecane

Intel Core i7

64 GB RAM

NVIDIA RTX 4060 16 GB VRAM

Gaussian Splatting wymaga GPU NVIDIA.

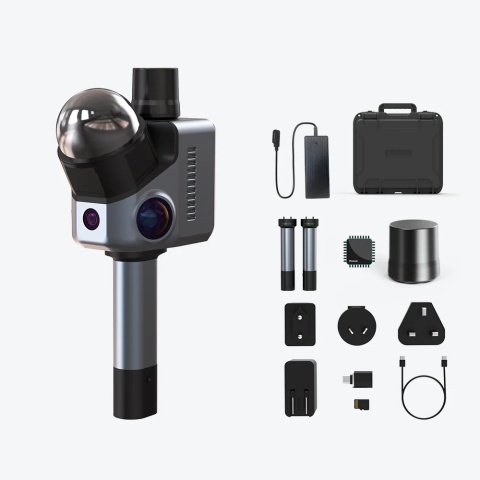

Zawartość zestawu 3DMakerpro Hawk

Hawk występuje jako jeden kompletny zestaw z RTK.

W zestawie znajdują się:

3DMakerpro Hawk LiDAR Scanner

system RTK

moduł / signal chip RTK

2 × Battery Handle / Battery Grip

ładowarka

adaptery

przewód połączeniowy

twarda walizka transportowa

Zestaw odpowiada kompletnej konfiguracji Hawk przeznaczonej do profesjonalnej pracy terenowej.

Hawk vs Raven Max RTK vs Eagle Standard RTK vs Eagle Max RTK

Parametry Raven Max RTK potwierdzają 150 000 pkt/s, FOV 360° × 40°, 2 × 12 MP, masę 1,1 kg i 2-godzinny battery grip. Eagle Standard + RTK wykorzystuje 1 × 48 MP, natomiast Eagle Max + RTK – 4 × 48 MP. Oba oferują 200 000 pkt/s, FOV 360° × 59°, zakres do 140 m i obrazowanie 8K HDR. RTK Eagle zapewnia absolutną dokładność pozycjonowania chmury punktów 1–3 cm przy wykorzystaniu korekcji różnicowej i stacji bazowej.

Kiedy wybrać Hawk?

3DMakerpro Hawk LiDAR Scanner jest właściwym wyborem, gdy priorytetem są: maksymalna szybkość 480 000 pkt/s, odporność IP65, praca w trudnych warunkach, RTK w kompletnej konfiguracji, dokładność 1,5 cm @ 10 m, bardzo szeroki FOV 63,5°, NIR Visual Tracking, duże 1-calowe sensory RGB, wymienny akumulator, geodezja, przemysł, budownictwo, górnictwo, Digital Twins.

Kiedy Raven Max RTK?

Raven Max RTK będzie lepszy, gdy najważniejsze są: minimalna masa całego systemu, do 2 godzin pracy, bardzo wysoka mobilność, RTK, GIS i mapowanie terenowe, mniejsze wymagania dotyczące odporności środowiskowej.

Kiedy Eagle Standard + RTK?

Eagle Standard + RTK sprawdzi się wtedy, gdy wymagane są: zasięg do 140 m, 200 000 pkt/s, 48 MP, 8K HDR, RTK, bardziej ekonomiczna konfiguracja Eagle bez potrzeby czterech kamer.

Kiedy Eagle Max + RTK?

Eagle Max + RTK jest właściwy tam, gdzie poza geometrią i RTK kluczowa jest maksymalnie rozbudowana warstwa wizualna.

Cztery kamery 48 MP i 8K HDR zapewniają szczególnie dobre warunki do: Digital Twins, wirtualnych spacerów, filmu i VFX, wizualizacji architektonicznej, dokumentacji obiektów kultury.

3DMakerpro Hawk – kompletna platforma terenowa

Hawk łączy w jednym urządzeniu:

480 000 pkt/s

1,5 cm @ 10 m

RTK

IP65

360° × 63,5°

2 × 13 MP / 1"

NIR Visual Tracking

HDR

Gaussian Splatting

wymienny akumulator

To nie jest kolejny wariant Raven czy Eagle. To osobna, wysoko pozycjonowana platforma do pracy w środowisku, w którym liczą się jednocześnie wydajność, georeferencja, odporność i mobilność.

Dla geodety Hawk jest szybkim systemem mapowania terenowego.

Dla architekta – narzędziem do inwentaryzacji dużych obiektów.

Dla geologa – sposobem na przestrzenną dokumentację terenu.

Dla przemysłu – systemem do Digital Twins i dokumentacji infrastruktury.

Dla szkolnictwa technicznego – kompletnym stanowiskiem do nauki współczesnych metod reality capture.

COPYSERVICE Sklep Multimedia oferuje rozwiązania 3DMakerpro w ramach wieloletniej współpracy z VISION DISTRIBUTION – polskim dystrybutorem marki, zapewniając profesjonalne zaplecze sprzedażowe i techniczne odpowiednie dla tej klasy urządzeń.

FAQ – 3DMakerpro Hawk LiDAR Scanner 3D

Czym jest 3DMakerpro Hawk LiDAR Scanner?

3DMakerpro Hawk to profesjonalny mobilny skaner przestrzenny wykorzystujący technologię LiDAR oraz system śledzenia NIR do szybkiego pozyskiwania chmur punktów i cyfrowej dokumentacji dużych przestrzeni. Urządzenie zostało zaprojektowane przede wszystkim do pracy w:

architekturze,

budownictwie,

inwentaryzacji,

mapowaniu,

dokumentacji przemysłowej,

inspekcjach,

tworzeniu cyfrowych bliźniaków,

dokumentacji infrastruktury,

produkcji filmowej i VFX,

wizualizacji przestrzennej.

Jaka jest dokładność Hawk?

Według aktualnej tabeli technicznej producenta deklarowana dokładność wynosi: 1,5 cm przy 10 m, 3 cm przy 20 m, 5 cm przy 40 m. Są to parametry odnoszące się do pomiaru geometrii przez system LiDAR.

Czy Hawk rzeczywiście ma dokładność poniżej 1 cm przy 10 m?

Na stronie producenta występuje w tym zakresie niespójność. W jednym z marketingowych opisów pojawia się określenie „sub-centimeter accuracy within 10 meters”, jednak zarówno nagłówek produktu, jak i właściwa tabela parametrów podają 1,5 cm przy 10 m. Dlatego w materiałach technicznych i ofercie sklepowej rekomendujemy stosowanie wartości 1,5 cm @ 10 m jako oficjalnego parametru urządzenia.

Jak szybki jest skaner Hawk?

Hawk rejestruje do około: 480 000 punktów na sekundę. Wysoka częstotliwość pozwala uzyskiwać gęste chmury punktów podczas przemieszczania się operatora oraz przy pracy na platformach mobilnych.

Co oznacza technologia Multi-Echo LiDAR?

Producent wskazuje zastosowanie technologii multi-echo LiDAR. Pozwala ona analizować więcej niż jedno odbicie impulsu laserowego, co może być szczególnie przydatne w bardziej złożonych środowiskach, gdzie wiązka napotyka kilka powierzchni lub elementów znajdujących się na różnych odległościach.

Jaki jest efektywny zasięg skanowania Hawk?

Producent określa promień skanowania na około:

40 m przy powierzchniach o refleksyjności powyżej 10%,

70 m przy powierzchniach o refleksyjności powyżej 80%.

Rzeczywisty zasięg jest więc zależny od właściwości odbiciowych powierzchni.

Jaki jest maksymalny zakres pomiarowy?

Tabela techniczna producenta podaje: 80–140 m. Nie należy utożsamiać tej wartości z efektywnym promieniem skanowania 40–70 m. Parametry opisują różne aspekty możliwości systemu LiDAR.

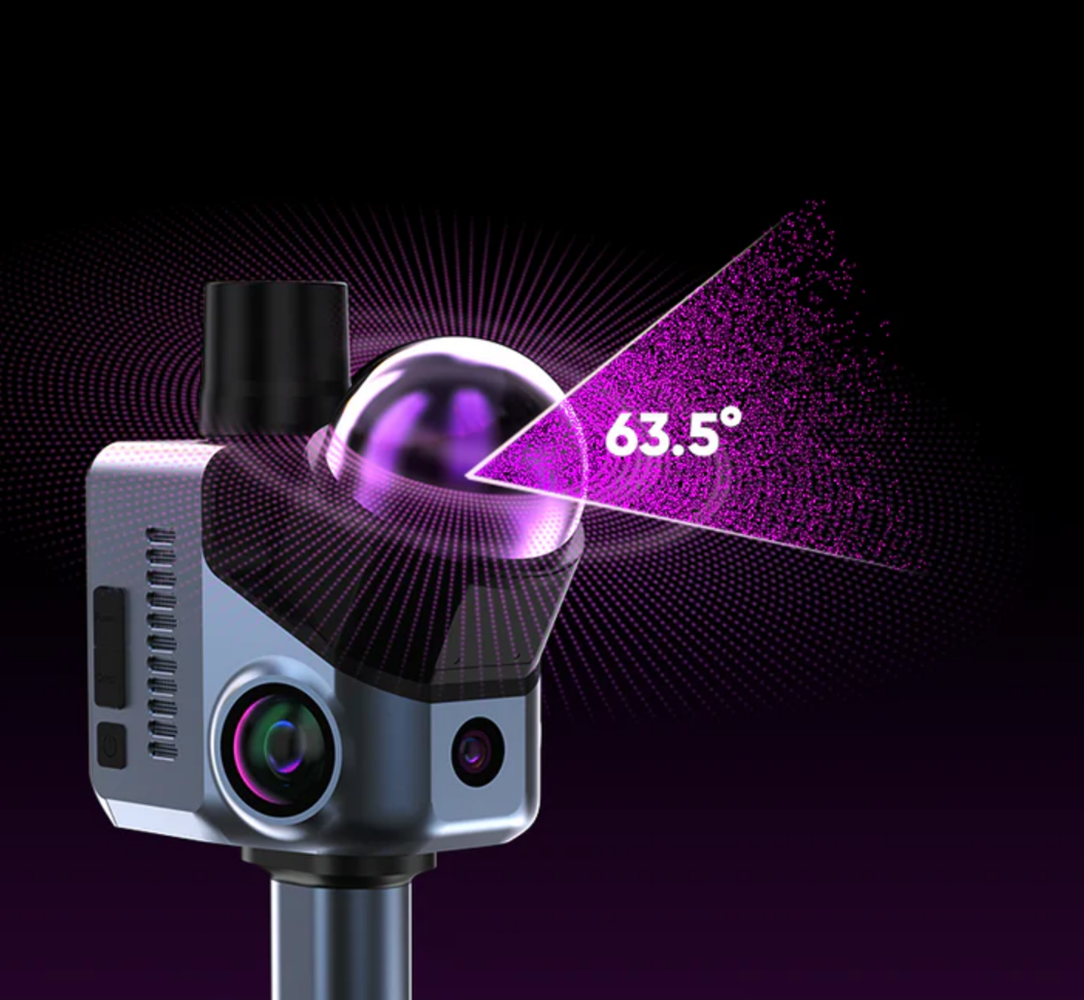

Jakie pole widzenia ma Hawk?

Pole skanowania LiDAR wynosi:

360° w poziomie,

63,5° w pionie.

Szeroki kąt pionowy pomaga ograniczać martwe strefy podczas skanowania wnętrz, elewacji, hal oraz złożonych obiektów przemysłowych.

Jakie źródło lasera wykorzystuje Hawk?

System LiDAR wykorzystuje laser o długości fali: 905 nm. Jest to zakres często stosowany w systemach pomiarowych LiDAR.

Czy laser Hawk jest bezpieczny dla wzroku?

Tak. Producent klasyfikuje system jako: Class 1 zgodnie z IEC 60825-1:2014. Oznacza to klasę lasera przeznaczoną do bezpiecznej pracy w normalnych warunkach użytkowania.

Jakie kamery posiada Hawk?

Hawk został wyposażony w: 2 × kamery 13 MP z matrycami 1". Są to znacznie większe sensory niż w wielu kompaktowych systemach skanujących, co ma znaczenie dla jakości danych RGB, kolorowania chmur punktów i rejestracji tekstur.

Dlaczego zastosowano dwie kamery?

Podwójny system kamer służy do bardziej kompletnej rejestracji informacji wizualnej otoczenia. Dane obrazowe mogą być wykorzystywane m.in. do: kolorowania chmury punktów, tworzenia tekstur, fotorealistycznej dokumentacji, Gaussian Splatting, cyfrowych bliźniaków, wirtualnych prezentacji przestrzeni.

Co oznacza NIR Visual Tracking?

Hawk posiada dodatkowy system śledzenia wykorzystujący NIR – Near Infrared, czyli bliską podczerwień. System pomaga określać ruch i pozycję skanera podczas przemieszczania się operatora. Producent podkreśla, że ma on poprawiać stabilność śledzenia również w: słabszym oświetleniu, środowiskach o powtarzalnej geometrii, trudniejszych przestrzeniach przemysłowych.

Czy Hawk może skanować w słabym oświetleniu?

Tak. Sam pomiar LiDAR nie jest uzależniony od światła zastanego w taki sam sposób jak tradycyjna fotografia, a dodatkowy system NIR wspiera śledzenie pozycji. Należy jednak pamiętać, że jakość koloru i tekstur RGB nadal zależy od warunków oświetleniowych.

Czy Hawk może pracować na zewnątrz?

Tak. Hawk został zaprojektowany jako profesjonalny system terenowy i producent przewiduje jego zastosowanie zarówno we wnętrzach, jak i na zewnątrz. Jedną z ważniejszych cech urządzenia jest metalowa konstrukcja o stopniu ochrony IP65.

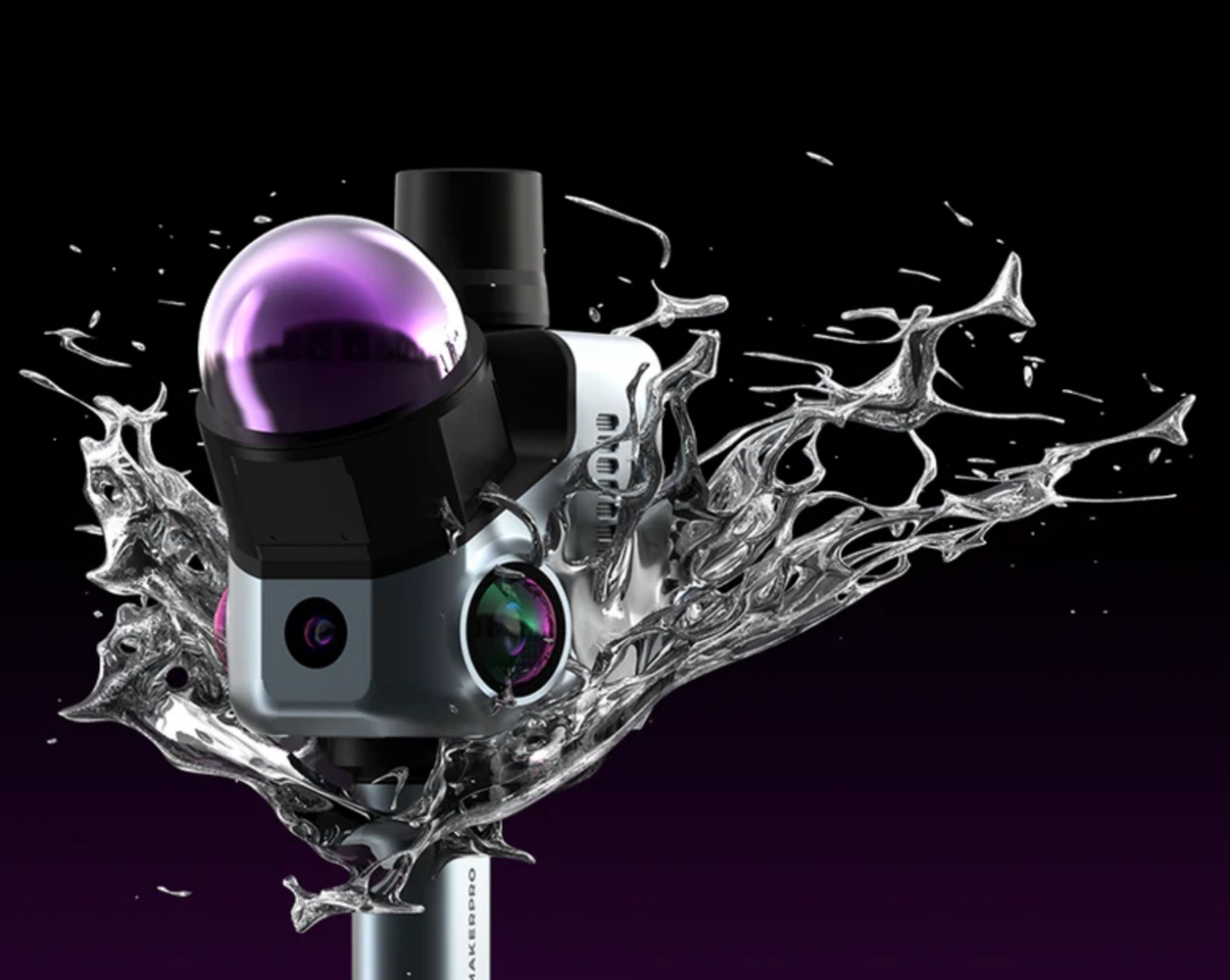

Co oznacza stopień ochrony IP65?

IP65 oznacza podwyższoną odporność obudowy na: pył, kurz, strumienie wody. Producent opisuje Hawk jako urządzenie przygotowane do wymagających warunków terenowych. IP65 nie oznacza jednak, że skaner jest przeznaczony do zanurzania w wodzie.

Czy Hawk jest odporny na deszcz?

Stopień IP65 oznacza podwyższoną odporność na wodę i pozwala lepiej zabezpieczyć urządzenie podczas pracy terenowej niż konstrukcje bez takiej ochrony. Nie oznacza to jednak, że należy celowo użytkować skaner w ekstremalnych opadach lub zanurzać urządzenie.

Z czego wykonana jest obudowa Hawk?

Producent wskazuje metalową konstrukcję zaprojektowaną z myślą o pracy profesjonalnej. Metalowa obudowa ma zapewniać nie tylko wytrzymałość mechaniczną, ale także efektywne odprowadzanie ciepła podczas długiej pracy.

Ile waży Hawk?

Masa urządzenia wynosi około: 900 g. To istotna cecha w przypadku mobilnego skanera LiDAR, ponieważ urządzenie jest przeznaczone zarówno do pracy ręcznej, jak i montażu na różnych platformach.

Jakie są wymiary skanera?

Producent podaje około: 120 × 145 × 85 mm. Hawk jest więc stosunkowo kompaktową konstrukcją jak na profesjonalny mobilny system LiDAR.

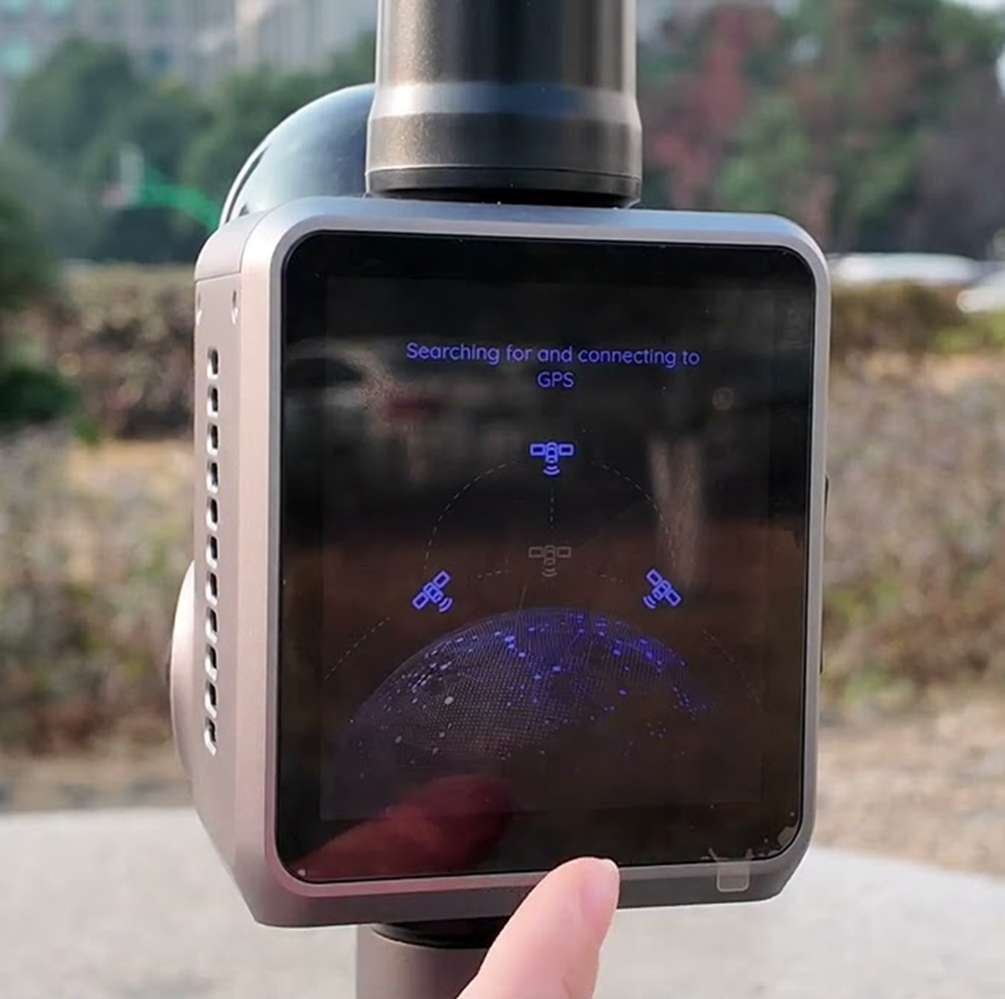

Jaki ekran posiada Hawk?

Skaner wyposażono w ekran: 3,9". Producent opisuje go jako ekran dotykowy AMOLED przeznaczony do bieżącego monitorowania pracy i obsługi urządzenia w terenie.

Czy do obsługi Hawk potrzebny jest smartfon?

Nie jako podstawowy kontroler urządzenia. Hawk posiada własny ekran, zintegrowany system obliczeniowy oraz pamięć, dzięki czemu może pracować jako samodzielny system akwizycji danych.

Jaki komputer znajduje się wewnątrz skanera?

Producent podaje konfigurację: 8-rdzeniowy procesor 2,4 GHz, 32 GB pamięci, możliwość rozszerzenia za pomocą karty TF. Pozwala to urządzeniu realizować akwizycję i podstawową obsługę danych bez zewnętrznego komputera w czasie skanowania.

Jakie możliwości komunikacyjne oferuje Hawk?

Urządzenie posiada: 2 × USB Type-C, Wi-Fi 5. Pozwala to na przesył danych, podłączenie zasilania oraz komunikację z urządzeniami zewnętrznymi.

Jak długo Hawk może pracować na akumulatorze?

Producent podaje około: 1 godziny ciągłej pracy na jednym akumulatorze. Akumulator ma pojemność: 12 000 mAh.

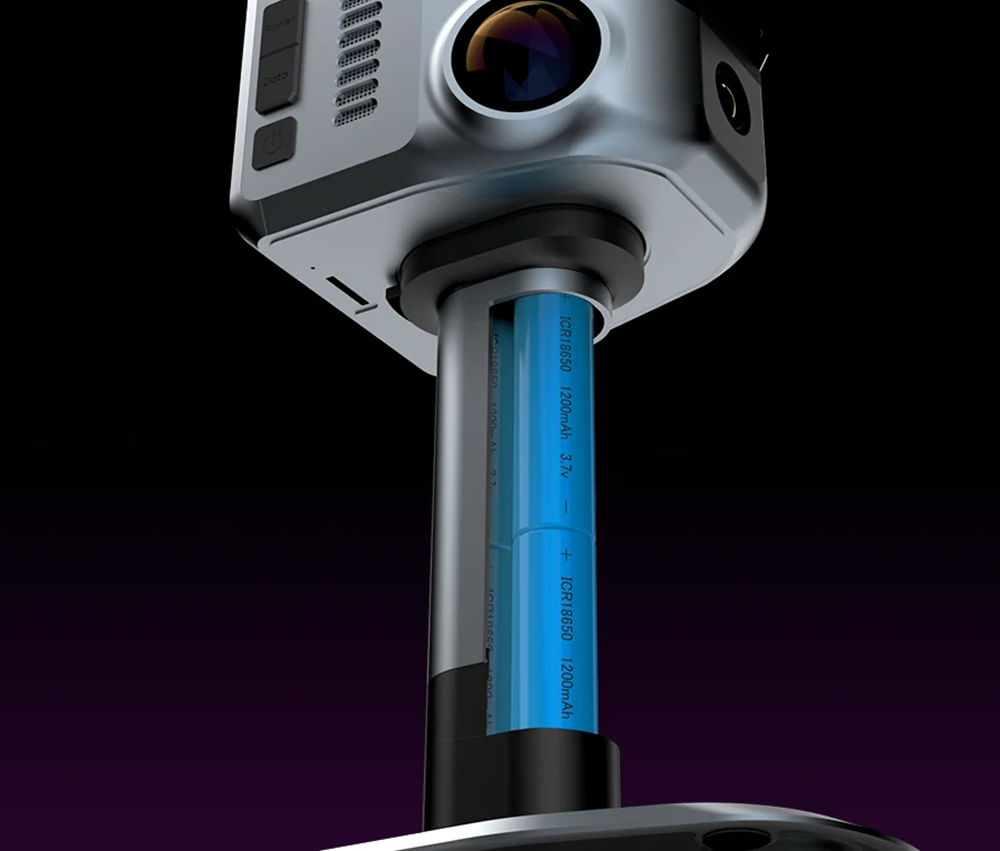

Czy akumulator można szybko wymienić?

Tak. To jedna z kluczowych różnic konstrukcyjnych Hawk. Urządzenie wykorzystuje wymienny Battery Grip, dzięki czemu rozładowany moduł można zastąpić naładowanym bez konieczności długiej przerwy w pracy.

Czy Hawk obsługuje szybkie ładowanie?

Tak. Producent podaje obsługę szybkiego ładowania: do 65 W. Pozwala to skrócić czas przygotowania dodatkowego akumulatora do kolejnej sesji terenowej.

Czy można zasilać Hawk z zewnętrznego źródła?

Tak. Specyfikacja producenta wskazuje możliwość korzystania z zewnętrznego zasilania, co jest przydatne podczas dłuższych sesji stacjonarnych lub mobilnych.

Czy Hawk można zamontować na statywie?

Tak. Producent przewiduje pracę: ręczną, ze statywu, na platformach mobilnych. Dzięki temu sposób pracy można dostosować do charakteru projektu.

Czy Hawk można zamontować na samochodzie lub innym pojeździe?

Tak. Producent bezpośrednio wskazuje zastosowanie Hawk w konfiguracji vehicle-mounted. Może to być szczególnie przydatne przy: mapowaniu dróg, dokumentacji infrastruktury, skanowaniu większych terenów, inwentaryzacji przestrzeni miejskiej, dokumentacji zakładów przemysłowych.

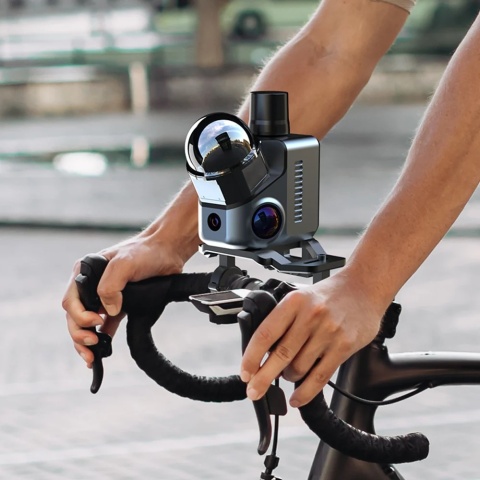

Czy Hawk można zamontować na rowerze?

Tak. W materiałach producenta Hawk prezentowany jest również w konfiguracji rowerowej przeznaczonej do mobilnego mapowania. Taki sposób montażu może być użyteczny na ścieżkach, terenach rekreacyjnych, obiektach przemysłowych lub tam, gdzie samochód nie może wjechać.

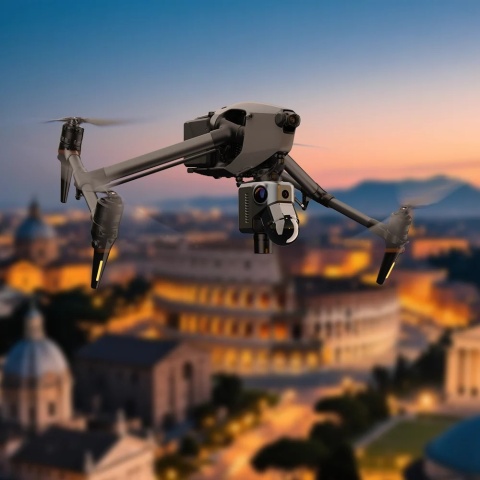

Czy Hawk można zamontować na dronie?

Producent prezentuje Hawk również jako urządzenie możliwe do zastosowania na platformie UAV. Przy projektowaniu takiej konfiguracji należy uwzględnić: masę około 900 g, masę akumulatora i mocowania, udźwig drona, środek ciężkości, wymagany czas lotu, bezpieczeństwo całej platformy. Dobór mocowania powinien być wykonany dla konkretnego modelu UAV.

Czy Hawk obsługuje RTK?

Materiały produktowe producenta pokazują zestaw Hawk zawierający moduł RTK, a instrukcja urządzenia przewiduje instalację zewnętrznego systemu GPS/RTK na górnym interfejsie skanera. Oznacza to możliwość konfiguracji systemu do projektów wymagających georeferencji. Dokładny wariant RTK, sposób dostarczania poprawek i zawartość zestawu należy każdorazowo potwierdzić dla wersji oferowanej przez COPYSERVICE / Vision Distribution.

Co może zawierać profesjonalny zestaw Hawk?

Na materiałach producenta konfiguracja Hawk Combo prezentowana jest m.in. z: skanerem Hawk, dwoma uchwytami akumulatorowymi, modułem RTK, modułem/chipem danych, zasilaczem, przewodami i adapterami, twardą walizką transportową. Zawartość konkretnego zestawu dostępnego na rynku polskim należy jednak traktować zgodnie z aktualną specyfikacją oferty COPYSERVICE i Vision Distribution.

Jakie formaty danych obsługuje Hawk?

Producent wskazuje:

kolorową chmurę punktów – PLY,

Gaussian Splatting – PLY,

kolorowy model polygonalny – OBJ.

Dzięki temu dane mogą być wykorzystywane zarówno do zastosowań technicznych, jak i wizualizacyjnych.

Czy Hawk obsługuje Gaussian Splatting?

Tak. Hawk umożliwia tworzenie danych 3D Gaussian Splatting, które pozwalają uzyskać bardzo realistyczne cyfrowe reprezentacje istniejących przestrzeni. Technologia ta jest szczególnie przydatna w: digital twins, VFX, gamingu, wirtualnych wystawach, prezentacji nieruchomości, dokumentacji zabytków, VR i wizualizacji.

Jakie oprogramowanie służy do przetwarzania danych Hawk?

Producent wykorzystuje oprogramowanie przeznaczone do przetwarzania danych przestrzennych LiDAR, pozwalające m.in. na: oczyszczanie chmur punktów, usuwanie szumu, optymalizację danych, tworzenie kolorowych chmur punktów, generowanie modeli, Gaussian Splatting. Dla systemów LiDAR 3DMakerpro stosowany jest workflow oparty na RayStudio, a nie JMStudio przeznaczonym dla klasycznych ręcznych skanerów obiektowych marki.

Jakiego komputera wymaga przetwarzanie danych?

Producent podaje:

Konfiguracja minimalna

·         Intel Core i7,

·         32 GB RAM,

·         NVIDIA RTX 3060,

·         12 GB VRAM.

Konfiguracja rekomendowana

·         Intel Core i7,

·         64 GB RAM,

·         NVIDIA RTX 4060,

·         16 GB VRAM.

Do dużych projektów przestrzennych warto traktować konfigurację rekomendowaną jako praktyczny punkt wyjścia.

Czy Gaussian Splatting działa na każdej karcie graficznej?

Nie. Producent wyraźnie wskazuje, że Gaussian Splatting jest obsługiwany wyłącznie na kartach NVIDIA. Przy zakupie stacji roboczej przeznaczonej do tego workflow należy więc uwzględnić kompatybilną kartę NVIDIA z odpowiednią ilością pamięci VRAM.

Dlaczego warto kupić 3DMakerpro Hawk w COPYSERVICE Sklep Multimedia?

COPYSERVICE Sklep Multimedia współpracuje bezpośrednio z polską dystrybucją marki 3DMakerpro – Vision Distribution. Hawk jest urządzeniem klasy profesjonalnej, dlatego przy jego wyborze warto przeanalizować nie tylko samą dokładność LiDAR, ale również: wymagany zasięg, sposób pracy w terenie, zastosowanie RTK, sposób montażu, potrzebę mobilnego mapowania, jakość danych RGB, Gaussian Splatting, wymagania CAD/BIM/GIS, wydajność stacji roboczej, konfigurację zasilania. Hawk będzie szczególnie interesującym rozwiązaniem dla użytkowników poszukujących mobilnego i odpornego skanera LiDAR o dużej gęstości danych, niewielkiej masie i konstrukcji przystosowanej do intensywnej pracy terenowej.
