Zestaw do doświadczeń w układzie gaz–ciecz

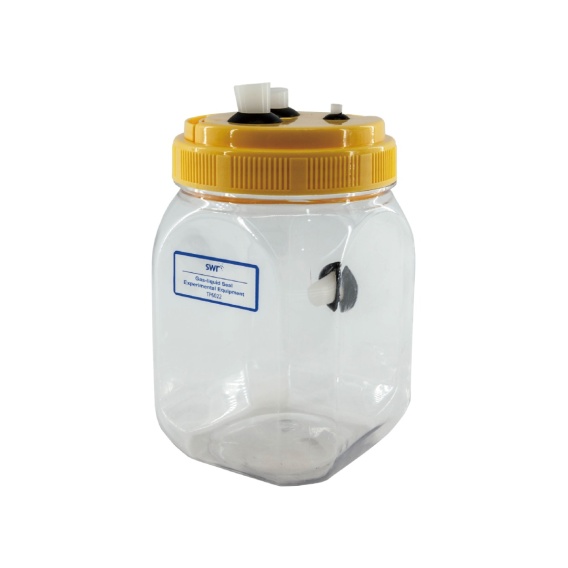

TP6022 Gas-liquid Seal Experimental Equipment — szczelny układ do doświadczeń biologicznych i chemicznych

Gas-liquid Seal Experimental Equipment TP6022 / Zestaw do doświadczeń w układzie gaz–ciecz to osprzęt laboratoryjny przeznaczony do pracy z doświadczeniami, w których ważne jest oddzielenie, uszczelnienie lub kontrolowane badanie fazy gazowej i ciekłej. W Sklep Multimedia polecamy go jako praktyczne wyposażenie pracowni biologicznej, chemicznej, przyrodniczej i STEM, ponieważ umożliwia prowadzenie doświadczeń, które w zwykłym otwartym naczyniu byłyby mniej czytelne, mniej stabilne lub trudniejsze do pomiaru. SWR opisuje model TP6022 jako Gas-liquid seal apparatus, przeznaczony do doświadczeń z biologii i chemii na poziomie szkoły średniej. Producent wskazuje, że zestaw służy do doświadczeń biochemicznych, w tym do badań fotosyntezy, transpiracji, oddychania drożdży oraz części reakcji roztworów chemicznych. Największą wartością dydaktyczną TP6022 jest możliwość utworzenia kontrolowanego mikrośrodowiska. Uczniowie mogą obserwować, jak organizm lub reakcja chemiczna wpływa na gaz znajdujący się w zamkniętym układzie — na przykład jak zmienia się stężenie CO₂ podczas oddychania drożdży, jak roślina pobiera CO₂ podczas fotosyntezy albo jak reakcja chemiczna powoduje powstawanie gazu.

Do czego służy zestaw TP6022?

Zestaw TP6022 służy do prowadzenia doświadczeń, w których zachodzi wymiana, wytwarzanie, zużycie lub zmiana składu gazów w kontakcie z cieczą, roztworem, materiałem biologicznym albo małym układem doświadczalnym. Dzięki szczelnemu korpusowi i silikonowym korkom można ograniczyć niekontrolowaną wymianę z otoczeniem i uzyskać bardziej czytelny przebieg doświadczenia.  W praktyce szkolnej TP6022 może być wykorzystywany do doświadczeń z: fotosyntezą roślin, transpiracją, oddychaniem drożdży, kiełkowaniem nasion, fermentacją, reakcjami chemicznymi z wydzielaniem gazu, reakcjami chemicznymi z pochłanianiem gazu, badaniem zmian ciśnienia w układzie, obserwacją zmian stężenia CO₂ lub O₂. SWR wskazuje, że zestaw jest zbudowany z korpusu aparatu gazowo-cieczowego oraz silikonowych korków, a jego cechą jest dobra szczelność i możliwość dopasowania do różnych potrzeb eksperymentalnych.

Dlaczego szczelność układu jest ważna?

W doświadczeniach biologicznych i chemicznych bardzo często chcemy wiedzieć, czy badany proces rzeczywiście zmienia skład gazu w układzie. Jeżeli naczynie jest otwarte, gaz może mieszać się z powietrzem w sali, a wynik staje się trudniejszy do uchwycenia. TP6022 pozwala ograniczyć ten problem, ponieważ tworzy zamkniętą lub półkontrolowaną przestrzeń pomiarową. Dzięki szczelności można łatwiej zaobserwować zmiany zachodzące w czasie. Jeżeli drożdże oddychają lub fermentują, w układzie może wzrastać stężenie CO₂. Jeżeli roślina prowadzi fotosyntezę w świetle, może zużywać CO₂ i wytwarzać tlen. Jeżeli zachodzi reakcja chemiczna z wydzielaniem gazu, można obserwować zmianę ciśnienia, objętości lub wskazań czujnika. Dla ucznia jest to bardzo ważne, ponieważ doświadczenie staje się bardziej logiczne. Zamykamy układ, zmieniamy jeden czynnik, obserwujemy wynik i wyciągamy wniosek. To dokładnie taki sposób pracy, który rozwija myślenie badawcze.

Zasada działania zestawu gaz–ciecz

TP6022 tworzy prosty układ, w którym można umieścić ciecz, roztwór, próbkę biologiczną lub materiał doświadczalny, a następnie zamknąć go silikonowymi korkami. W zależności od konfiguracji można prowadzić obserwację samego procesu albo podłączyć sondę pomiarową, np. czujnik CO₂, O₂, ciśnienia, temperatury lub wilgotności. W części ciekłej może znajdować się roztwór, zawiesina drożdży, woda z rośliną, pożywka, próbka z nasionami lub układ reakcyjny. W części gazowej gromadzą się produkty reakcji albo zmienia się skład powietrza znajdującego się nad cieczą. To właśnie tę zmianę można obserwować i mierzyć. Taki układ dobrze pokazuje uczniom, że biologia i chemia bardzo często zachodzą jednocześnie w dwóch fazach: ciekłej i gazowej. Reakcja lub proces biologiczny może odbywać się w roztworze, ale jego efekty mogą być widoczne w gazie nad roztworem.

Zastosowanie z systemem SenseDisc Pro

TP6022 może być używany jako klasyczny zestaw obserwacyjny, ale jego największy potencjał pojawia się po połączeniu z systemem SenseDisc Pro. Dzięki czujnikom cyfrowym uczniowie mogą przejść od samej obserwacji do pomiaru ilościowego.Przykładowo:czujnik S1007 CO₂  może rejestrować wzrost lub spadek stężenia dwutlenku węgla, czujnik S1005 DO / O₂ może wspierać analizę tlenu w układzie, czujnik ciśnienia może pokazać wzrost ciśnienia przy wydzielaniu gazu,czujnik temperatury pozwala kontrolować warunki reakcji lub aktywność biologiczną,czujnik wilgotności może wspierać doświadczenia z transpiracją.W ten sposób TP6022 staje się elementem cyfrowego stanowiska badawczego. Uczniowie mogą nie tylko zobaczyć, że proces zachodzi, ale także zapisać wykres, porównać serie pomiarowe i przygotować raport z doświadczenia.

Współpraca z iLab V12.0

Po połączeniu TP6022 z czujnikami SenseDisc Pro wyniki mogą być analizowane w oprogramowaniu iLab V12.0. To szczególnie przydatne, ponieważ wiele procesów biologicznych, takich jak oddychanie drożdży, kiełkowanie nasion, fotosynteza lub transpiracja, zachodzi stopniowo w czasie. W iLab V12.0 można obserwować przebieg zmian, np. wzrost CO₂, spadek CO₂ w świetle, zmianę ciśnienia, zmianę temperatury lub zmianę wilgotności. Uczniowie mogą przygotować tabelę, wykres, porównać wyniki różnych prób i wyciągnąć wnioski. Dzięki temu zestaw TP6022 nie jest tylko naczyniem laboratoryjnym. Staje się częścią pełnej procedury badawczej: pytanie badawcze, hipoteza, przygotowanie układu, pomiar, wykres i wniosek.

Jakie doświadczenia można wykonać?

Oddychanie drożdży i wydzielanie CO₂ To jedno z najbardziej praktycznych zastosowań TP6022. Do naczynia można wprowadzić zawiesinę drożdży z roztworem cukru, zamknąć układ i obserwować wzrost stężenia CO₂ albo zmianę ciśnienia. Doświadczenie pokazuje, że drożdże są organizmami żywymi, które prowadzą procesy metaboliczne.

Wpływ rodzaju cukru na aktywność drożdży Uczniowie mogą porównać kilka prób: glukoza, sacharoza, skrobia, brak cukru. Pomiar CO₂ pozwala ocenić, w której próbie drożdże pracują najintensywniej. To bardzo dobre doświadczenie łączące biologię, chemię i analizę danych.

Wpływ temperatury na oddychanie lub fermentację drożdży TP6022 można połączyć z czujnikiem temperatury i czujnikiem CO₂. Uczniowie sprawdzają, jak temperatura wpływa na tempo powstawania CO₂. To doświadczenie pomaga zrozumieć, że enzymy i procesy biologiczne zależą od warunków środowiska.

Fotosynteza roślin w układzie zamkniętym W układzie można umieścić roślinę wodną lub fragment rośliny i obserwować zmiany stężenia CO₂ w świetle. W połączeniu z czujnikiem światła można porównać różne warunki oświetlenia.

Fotosynteza w świetle i oddychanie w ciemności Uczniowie mogą porównać przebieg doświadczenia w świetle i po zaciemnieniu układu. W świetle można omawiać przewagę fotosyntezy, a w ciemności oddychanie rośliny. To bardzo dobrze porządkuje dwa procesy, które uczniowie często mylą.

Transpiracja roślin TP6022 może służyć do obserwacji zmian wilgotności w zamkniętym układzie z rośliną. Po podłączeniu czujnika wilgotności uczniowie mogą zobaczyć, że roślina wpływa na wilgotność powietrza w swoim otoczeniu.

Kiełkowanie nasion i oddychanie komórkowe W zestawie można umieścić kiełkujące nasiona i mierzyć zmiany CO₂ lub O₂. Doświadczenie pokazuje, że kiełkowanie wymaga energii i wiąże się z oddychaniem komórkowym.

Reakcje chemiczne z wydzielaniem gazu TP6022 może być wykorzystany do prostych reakcji, w których powstaje gaz, np. CO₂. Po podłączeniu czujnika ciśnienia lub CO₂ uczniowie mogą zobaczyć, jak reakcja chemiczna zmienia warunki w zamkniętym układzie.

Pochłanianie CO₂ przez roztwór Można przygotować doświadczenie, w którym CO₂ zostaje pochłonięty przez odpowiedni roztwór. Uczniowie obserwują spadek stężenia gazu lub zmianę ciśnienia, a następnie omawiają rolę roztworów pochłaniających gazy.

Porównanie układu otwartego i zamkniętego Uczniowie mogą wykonać podobne doświadczenie w naczyniu otwartym i w zestawie TP6022. Różnica w wynikach pokazuje, dlaczego szczelność układu jest ważna w pomiarach gazowych.

Projekt STEM — cyfrowy bioreaktor szkolny TP6022 można potraktować jako prosty model bioreaktora. Uczniowie mogą badać wpływ temperatury, rodzaju pożywki, ilości drożdży lub czasu na produkcję CO₂, a następnie analizować wykresy i przygotować raport.

Zastosowanie w biologii, chemii, ekologii i STEM

Gas-liquid Seal Experimental Equipment TP6022 szczególnie dobrze sprawdza się w biologii przy omawianiu fotosyntezy, oddychania, fermentacji, transpiracji, kiełkowania, metabolizmu i wymiany gazowej. W chemii zestaw można wykorzystać do doświadczeń z reakcjami roztworów, wydzielaniem gazów, pochłanianiem gazów, zmianą ciśnienia i wpływem warunków reakcji na przebieg procesu. W ekologii TP6022 wspiera tematy dotyczące obiegu węgla, wymiany gazowej organizmów, roli roślin w pochłanianiu CO₂, aktywności mikroorganizmów i warunków środowiskowych. W edukacji STEM zestaw pozwala projektować doświadczenia, kontrolować zmienne, podłączać czujniki, rejestrować dane, tworzyć wykresy i porównywać wyniki. To bardzo dobry przykład pracy interdyscyplinarnej, w której biologia, chemia i technologia pomiarowa tworzą jedno stanowisko badawcze.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6022 oznacza możliwość przygotowania doświadczeń, które są bardziej czytelne i lepiej kontrolowane niż w otwartych naczyniach. Szczelny układ pomaga pokazać zmiany gazowe i połączyć je z konkretnym procesem biologicznym lub chemicznym. Dla ucznia to doświadczenie, które wyjaśnia zależności między organizmami, roztworami i gazami. Uczeń widzi, że drożdże, rośliny, nasiona lub reakcje chemiczne realnie zmieniają środowisko wewnątrz naczynia. Dla szkoły to praktyczne wyposażenie pracowni biologicznej, chemicznej, przyrodniczej i STEM. Zestaw dobrze uzupełnia konfiguracje SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, szczególnie jeśli szkoła posiada czujniki CO₂, O₂, ciśnienia, temperatury lub wilgotności.

Praktyczne wskazówki użytkowania

Przed doświadczeniem należy sprawdzić czystość naczynia, stan korków silikonowych i szczelność układu. Jeżeli doświadczenie ma być prowadzone z czujnikiem, sonda powinna być stabilnie osadzona, a miejsce przejścia przez korek dobrze uszczelnione.  W doświadczeniach porównawczych warto zmieniać tylko jeden czynnik naraz. Jeżeli badamy wpływ temperatury na oddychanie drożdży, wszystkie pozostałe warunki powinny być podobne: ilość drożdży, objętość roztworu, stężenie cukru, czas pomiaru i objętość układu. Przy reakcjach chemicznych z wydzielaniem gazu należy stosować małe ilości reagentów i nie dopuszczać do niebezpiecznego wzrostu ciśnienia. TP6022 jest zestawem edukacyjnym, a nie aparaturą ciśnieniową do pracy pod dużym ciśnieniem. Po zakończeniu doświadczenia naczynie i korki należy umyć, osuszyć i przechowywać razem. Jeżeli używano materiału biologicznego, np. drożdży, nasion lub fragmentów roślin, należy usunąć go zgodnie z zasadami obowiązującymi w pracowni.
