Zestaw do badania przewodników i izolatorów, które materiały przewodzą prąd elektryczny, a które pełnią rolę izolatorów.

TP4009 Conductor and Insulator Experimental Equipment — praktyczne rozróżnianie przewodników i izolatorów

Conductor and Insulator Experimental Equipment TP4009 / Zestaw do badania przewodników i izolatorów to proste, czytelne i bardzo praktyczne stanowisko do nauki podstaw elektryczności. W Sklep Multimedia polecamy je jako wyposażenie pracowni fizycznej, przyrodniczej i STEM, ponieważ pozwala uczniom samodzielnie sprawdzić, czy dany materiał przewodzi prąd, czy zachowuje się jak izolator. Producent SWR opisuje model TP4009 jako zestaw do doświadczeń z przewodnikami i izolatorami, przeznaczony do badania przewodności różnych substancji oraz rozumienia różnicy między materiałami przewodzącymi i nieprzewodzącymi. Zestaw jest klasyfikowany jako wyposażenie do fizyki na poziomie szkoły podstawowej. Największą wartością dydaktyczną TP4009 jest bezpośredni efekt doświadczenia. Uczeń umieszcza badany materiał w obwodzie i od razu widzi, co się dzieje: żarówka świeci mocniej, słabiej albo wcale, a cyfrowy amperomierz pokazuje przepływ prądu lub jego brak. Dzięki temu pojęcia „przewodnik” i „izolator” stają się konkretne, widoczne i łatwe do zapamiętania.

Do czego służy zestaw TP4009?

Zestaw TP4009 służy do badania przewodnictwa elektrycznego materiałów stałych i cieczy. Umożliwia wykonanie prostego obwodu elektrycznego, w którym badana próbka pełni rolę elementu łączącego obwód. Jeżeli materiał przewodzi prąd, obwód zostaje zamknięty, żarówka może się zaświecić, a amperomierz pokaże natężenie prądu. Jeżeli materiał nie przewodzi prądu, obwód pozostaje przerwany. W praktyce szkolnej zestaw można wykorzystać do omawiania: prądu elektrycznego, obwodu zamkniętego i otwartego, przewodników, izolatorów, natężenia prądu, roli metali w przewodzeniu, przewodnictwa cieczy, bezpieczeństwa elektrycznego, różnic między materiałami metalowymi, niemetalowymi i roztworami. SWR wskazuje, że do obwodu można podłączać pręty wykonane z różnych materiałów, a przewodnictwo można rozpoznawać na podstawie wskazania cyfrowego amperomierza i działania małej żarówki. Producent podkreśla również, że przewody można podłączyć do gniazd na płycie obwodu, aby sprawdzać, czy różne ciecze przewodzą prąd.

Dlaczego warto badać przewodniki i izolatory doświadczalnie?

Dla uczniów różnica między przewodnikiem i izolatorem bywa na początku abstrakcyjna. W teorii łatwo powiedzieć, że metal przewodzi prąd, a plastik nie. Dopiero doświadczenie pokazuje, co to oznacza w praktyce: czy żarówka świeci, czy amperomierz wskazuje przepływ prądu, czy obwód został zamknięty. TP4009 pozwala uczniom zobaczyć, że przewodnictwo jest właściwością materiału, którą można sprawdzić eksperymentalnie. Nie trzeba przyjmować tego na pamięć — można wykonać pomiar, porównać próbki i wyciągnąć wniosek. To bardzo dobre wprowadzenie do dalszych tematów z elektryczności: oporu elektrycznego, obwodów, materiałów technicznych, przewodów, izolacji, zabezpieczeń i bezpiecznego korzystania z urządzeń elektrycznych.

Podwójna informacja zwrotna: żarówka i amperomierz

Dużą zaletą TP4009 jest to, że wynik doświadczenia można ocenić na dwa sposoby. Pierwszy jest bardzo intuicyjny — świecenie żarówki. Drugi jest bardziej pomiarowy — wskazanie cyfrowego amperomierza. Taki układ jest świetny dydaktycznie. Młodsi uczniowie łatwo rozumieją, że jeśli żarówka świeci, obwód przewodzi prąd. Starsi mogą już porównywać wartości natężenia i zauważyć, że różne przewodniki nie muszą przewodzić tak samo. Niektóre materiały mogą dawać większe wskazanie amperomierza, inne mniejsze, a izolatory praktycznie nie zamykają obwodu. Według karty Pracownie Przyrodnicze zestaw ma wbudowany czujnik Milli-Current o zakresie 0–900 mA i rozdzielczości 1 mA, co pozwala nie tylko ocenić, czy prąd płynie, ale również porównywać jego wartość dla różnych próbek.

Badanie materiałów stałych

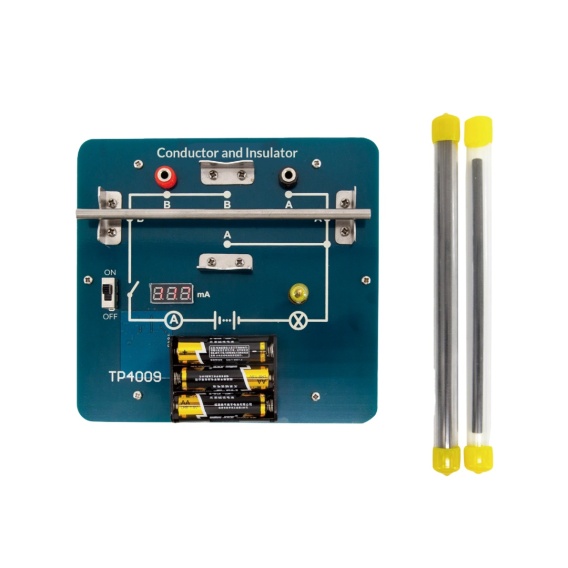

W komplecie znajdują się przykładowe pręty wykonane z różnych materiałów: pręt z tworzywa sztucznego, pręt ze stali nierdzewnej i pręty węglowe. Sklep Multimedia oraz SWR wskazują, że elementy te służą do bezpośredniego włączania różnych materiałów do obwodu. Dzięki temu uczniowie mogą porównać metal, tworzywo sztuczne i węgiel. Metalowy pręt powinien zachowywać się jak dobry przewodnik, plastikowy jak izolator, a pręt węglowy pozwala omówić ciekawy przypadek materiału niemetalicznego, który może przewodzić prąd. To bardzo dobry punkt wyjścia do rozmowy o tym, że przewodnictwo nie zależy wyłącznie od tego, czy materiał jest „twardy” albo „miękki”, lecz od jego budowy wewnętrznej i możliwości przepływu ładunków.

Badanie przewodnictwa cieczy

TP4009 umożliwia także sprawdzanie, czy różne ciecze przewodzą prąd. Producent wskazuje, że przewody można podłączyć do otworów przyłączeniowych na płytce obwodu, aby badać przewodnictwo cieczy. To bardzo wartościowe rozszerzenie doświadczenia. Uczniowie mogą porównać wodę destylowaną, wodę z kranu, roztwór soli, roztwór cukru lub inne bezpieczne roztwory przygotowane przez nauczyciela. Dzięki temu łatwo wyjaśnić, że przewodnictwo cieczy zależy od obecności jonów. W chemii i przyrodzie można połączyć to doświadczenie z tematem elektrolitów i nieelektrolitów. Roztwór soli może przewodzić prąd, ponieważ zawiera jony, natomiast roztwór cukru nie przewodzi w taki sam sposób, ponieważ cukier nie dysocjuje na jony w wodzie.

Wysoka integracja i wygoda pracy

SWR podkreśla, że zestaw TP4009 jest wysoko zintegrowany, lekki, kompaktowy i wygodny do demonstracji, a do pracy nie wymaga zewnętrznych czujników ani rejestratora danych. Dla nauczyciela oznacza to szybkie przygotowanie lekcji. Nie trzeba budować obwodu od podstaw, szukać amperomierza, dopasowywać oddzielnych elementów ani przygotowywać skomplikowanego stanowiska. Uczniowie widzą kompletny układ i mogą od razu skupić się na pytaniu badawczym: czy dany materiał przewodzi prąd? Dla szkoły to praktyczna pomoc dydaktyczna, która dobrze sprawdza się w młodszych klasach, ale może być wykorzystana również jako wprowadzenie do bardziej zaawansowanych tematów z elektryczności i chemii roztworów.

Jakie doświadczenia można wykonać?

Rozpoznawanie przewodników i izolatorów To podstawowe doświadczenie z wykorzystaniem TP4009. Uczniowie włączają do obwodu pręty z różnych materiałów i obserwują, czy żarówka świeci oraz czy amperomierz wskazuje przepływ prądu. Na tej podstawie klasyfikują materiały jako przewodniki lub izolatory.

Porównanie metalu, tworzywa sztucznego i węgla Uczniowie mogą porównać pręt ze stali nierdzewnej, pręt plastikowy i pręt węglowy. Doświadczenie pokazuje, że metale zwykle dobrze przewodzą prąd, tworzywa sztuczne są izolatorami, a niektóre materiały niemetaliczne, takie jak węgiel, mogą przewodzić.

Obwód zamknięty i obwód otwarty Zestaw bardzo dobrze pokazuje różnicę między obwodem zamkniętym i przerwanym. Jeżeli w miejsce badanego elementu wstawimy izolator, prąd nie płynie, a żarówka nie świeci. Jeżeli wstawimy przewodnik, obwód zostaje zamknięty.

Odczyt natężenia prądu na amperomierzu Uczniowie mogą porównywać wskazania cyfrowego amperomierza dla różnych materiałów. To wprowadza pojęcie natężenia prądu i pokazuje, że przewodnictwo można nie tylko obserwować, ale również mierzyć.

Badanie przewodnictwa cieczy Po podłączeniu przewodów do gniazd na płytce można sprawdzać, czy różne ciecze przewodzą prąd. Uczniowie mogą porównać wodę z kranu, wodę destylowaną, roztwór soli i roztwór cukru.

Elektrolity i nieelektrolity W połączeniu z chemią zestaw pozwala pokazać, że roztwory zawierające jony przewodzą prąd lepiej niż roztwory substancji, które nie tworzą jonów. To bardzo dobre wprowadzenie do dysocjacji elektrolitycznej.

Wpływ stężenia roztworu soli na przewodnictwo Uczniowie mogą przygotować kilka roztworów soli o różnych stężeniach i porównać wskazania amperomierza. Wzrost stężenia jonów zwykle prowadzi do lepszego przewodzenia prądu.

Czy wszystkie metale przewodzą tak samo? Jeżeli nauczyciel przygotuje dodatkowe próbki metali, uczniowie mogą porównać ich przewodnictwo na podstawie wskazań amperomierza. To dobre wprowadzenie do pojęcia oporu elektrycznego.

Bezpieczeństwo elektryczne i izolacja Zestaw pozwala wyjaśnić, dlaczego przewody elektryczne mają metalowy rdzeń i plastikową izolację. Uczniowie widzą różnicę między materiałem przewodzącym a materiałem chroniącym przed przepływem prądu.

Projekt STEM — tester przewodnictwa Uczniowie mogą zaprojektować własną procedurę badania: wybrać próbki, przewidzieć wyniki, wykonać pomiar, zapisać dane w tabeli i przygotować klasyfikację materiałów.

Zastosowanie w fizyce, chemii i STEM

Conductor and Insulator Experimental Equipment TP4009 szczególnie dobrze sprawdza się w fizyce przy omawianiu obwodów elektrycznych, przewodników, izolatorów, natężenia prądu, zamknięcia obwodu, roli wyłącznika i działania żarówki. W chemii zestaw może wspierać tematy dotyczące przewodnictwa roztworów, elektrolitów, jonów, dysocjacji i różnicy między roztworem soli a roztworem cukru. W edukacji technicznej TP4009 pomaga wyjaśnić, dlaczego w instalacjach stosuje się przewody metalowe, izolację z tworzywa, wyłączniki i elementy zabezpieczające. To bardzo dobre wprowadzenie do bezpiecznego korzystania z urządzeń elektrycznych. W edukacji STEM zestaw pozwala uczniom pracować metodą badawczą: postawić hipotezę, wybrać próbki, wykonać pomiar, porównać wyniki i przygotować wniosek. Dzięki temu proste doświadczenie z obwodem staje się pełnym ćwiczeniem eksperymentalnym.

Współpraca z pomiarem i analizą danych

TP4009 ma charakter zintegrowanego zestawu dydaktycznego i nie wymaga zewnętrznych czujników ani rejestratora danych. SWR wskazuje, że urządzenie jest lekkie, kompaktowe i wygodne do demonstracji właśnie dlatego, że posiada wbudowane elementy potrzebne do doświadczenia. Jednocześnie zestaw można tematycznie łączyć z systemem SenseDisc Pro. Jeżeli szkoła chce rozszerzyć zajęcia, można wykorzystać osobne czujniki napięcia, prądu lub przewodności, aby porównać wyniki z bardziej precyzyjnymi pomiarami cyfrowymi. W podstawowym zastosowaniu TP4009 daje uczniom natychmiastową informację zwrotną. W rozszerzonym scenariuszu może być punktem wyjścia do pracy z danymi: tabelą wyników, porównaniem natężenia prądu dla różnych próbek i rozmową o oporze elektrycznym.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP4009 Conductor and Insulator Experimental Equipment oznacza szybkie i wygodne przeprowadzenie lekcji o przewodnikach i izolatorach. Zestaw jest gotowy do użycia, zintegrowany i czytelny dla uczniów. Dla ucznia to doświadczenie, w którym pojęcia z podręcznika stają się widoczne. Uczeń sam sprawdza materiał, obserwuje żarówkę, odczytuje amperomierz i formułuje wniosek. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, przyrodniczej, chemicznej i STEM. Zestaw dobrze sprawdza się w edukacji podstawowej, ale może też stanowić wprowadzenie do bardziej zaawansowanych zagadnień z elektryczności, przewodnictwa i elektrolitów.

Bezpieczeństwo i prawidłowe użytkowanie

TP4009 jest zestawem niskonapięciowym zasilanym bateriami AA. Dzięki temu nadaje się do doświadczeń szkolnych i pracy uczniowskiej pod nadzorem nauczyciela. Nie należy jednak podłączać zestawu do zewnętrznych źródeł zasilania ani do instalacji sieciowej. Przy badaniu cieczy należy stosować wyłącznie bezpieczne roztwory przygotowane przez nauczyciela. Nie wolno używać cieczy żrących, łatwopalnych, toksycznych ani nieznanych. Po zakończeniu doświadczeń z cieczami trzeba osuszyć przewody i zadbać, aby płyny nie dostały się do elementów elektronicznych zestawu. W doświadczeniach porównawczych warto stosować podobną odległość między przewodami zanurzonymi w cieczy, podobną objętość roztworu i podobną temperaturę. Dzięki temu wyniki będą bardziej porównywalne. Po zakończeniu pracy należy wyłączyć obwód, wyjąć baterie, jeśli zestaw nie będzie używany przez dłuższy czas, oraz przechowywać pręty, przewody i żarówki razem z płytką obwodu.
