Fotobramka,

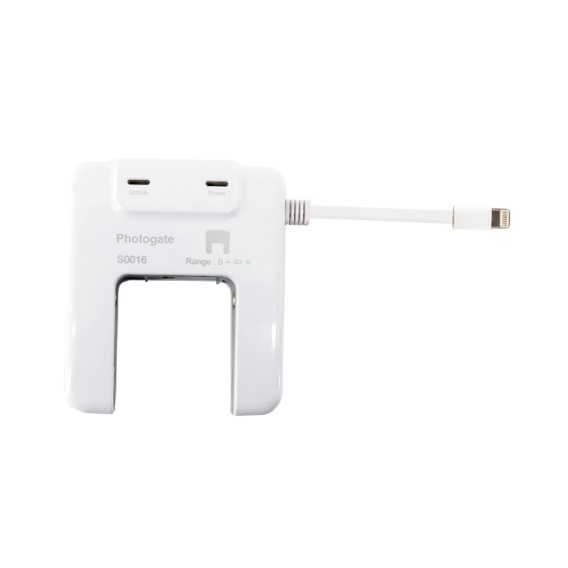

S0016 Photogate Sensor — precyzyjny pomiar czasu w doświadczeniach z mechaniki

S0016 Photogate Sensor / Fotokomórka to cyfrowy moduł pomiarowy z serii SenseDisc, zaprojektowany do bardzo dokładnej detekcji momentu przejścia obiektu przez bramkę świetlną. W Copyservice Sklep Multimedia polecamy go jako jeden z najważniejszych czujników do nowoczesnej pracowni fizycznej, ponieważ pozwala mierzyć czas, prędkość i parametry ruchu z dokładnością niemożliwą do uzyskania przy ręcznym pomiarze stoperem. Moduł działa jako cyfrowy sensor przełącznikowy. Składa się z nadajnika podczerwieni i odbiornika umieszczonych po przeciwnych stronach bramki. Gdy wiązka podczerwieni dociera do odbiornika, fotokomórka pozostaje w stanie niskim, czyli otwartym. Gdy poruszający się obiekt zasłoni wiązkę, czujnik przechodzi w stan wysoki, czyli zamknięty, a system rejestruje dokładny moment zdarzenia. Zakres pomiaru czasu wynosi 0–∞ s, dokładność ±1 μs, a rozdzielczość 1 μs. Dzięki temu S0016 świetnie sprawdza się przy doświadczeniach dynamicznych: ruchu wózka, wahadle, spadku swobodnym, ruchu po równi pochyłej, zderzeniach, pomiarze prędkości chwilowej oraz analizie zjawisk, w których liczy się precyzyjny moment przejścia obiektu przez wybrany punkt.

Do czego służy fotokomórka S0016?

Fotokomórka S0016 służy do pomiaru czasu blokowania wiązki światła przez obiekt przechodzący przez bramkę. Na podstawie tego czasu oraz znanej szerokości przesłony, znacznika lub obiektu można wyznaczać prędkość. Przy zastosowaniu dwóch fotokomórek albo odpowiednio przygotowanego stanowiska można badać również przyspieszenie, pęd, energię kinetyczną, zderzenia i ruch wahadłowy. Najważniejsza różnica względem ręcznego stopera polega na precyzji. Człowiek zawsze reaguje z pewnym opóźnieniem, natomiast fotokomórka rejestruje zdarzenie automatycznie, w chwili przerwania wiązki. Dzięki temu uczniowie mogą porównać pomiar ręczny z cyfrowym i szybko zobaczyć, dlaczego w fizyce oraz technice automatyczna detekcja zdarzeń ma tak duże znaczenie. Pomiar jest prosty: fotokomórkę ustawia się w miejscu, przez które ma przejść badany obiekt. Gdy obiekt zasłoni wiązkę podczerwieni, system rejestruje czas. Wyniki mogą być prezentowane na stacji SenseDisc Pro lub analizowane w programie iLab V12.0.

Zastosowanie w fizyce, technice i edukacji STEM

S0016 Photogate Sensor jest szczególnie przydatny w działach fizyki związanych z kinematyką, dynamiką, ruchem prostoliniowym, ruchem wahadła, zderzeniami, pędem, energią kinetyczną i zasadami zachowania. To moduł, który pozwala przeprowadzić doświadczenia wymagające dokładnego pomiaru czasu i uniezależnić wynik od refleksu osoby obsługującej stoper. W polskiej podstawie programowej fizyki ważne miejsce zajmuje opis ruchu, analiza zależności między drogą, czasem, prędkością i przyspieszeniem, badanie sił oraz interpretowanie wyników doświadczeń. Fotokomórka pozwala zrealizować te zagadnienia w praktyce: uczniowie samodzielnie ustawiają stanowisko, wykonują pomiar, zapisują dane i analizują wynik. Moduł sprawdzi się również w edukacji STEM, technice, mechatronice i robotyce. Można go wykorzystać do badania ruchu modeli pojazdów, wózków, wahadeł, kulek, elementów przesuwających się po torze oraz prostych konstrukcji uczniowskich. To bardzo dobre narzędzie do pracy projektowej, ponieważ pozwala szybko zamienić ruch obiektu na dane liczbowe.

Jakie doświadczenia można wykonać?

Pomiar czasu przejścia obiektu przez bramkę Uczniowie mogą sprawdzić, ile czasu obiekt zasłania wiązkę podczerwieni. Przy znanej szerokości znacznika lub przesłony można obliczyć prędkość obiektu w punkcie pomiarowym.

Ruch jednostajny i jednostajnie przyspieszony Fotokomórka może być ustawiona na torze ruchu wózka lub kulki. Uczniowie mierzą czas przejścia przez wybrane punkty i analizują, czy ruch ma charakter jednostajny, czy przyspieszony. SWR wskazuje badanie prawa ruchu jednostajnie zmiennego jako typowe doświadczenie dla fotokomórki.

Ruch po równi pochyłej S0016 świetnie sprawdza się przy badaniu zjazdu wózka po równi. Uczniowie mogą zmieniać kąt nachylenia, masę wózka lub położenie bramki i porównywać wyniki.

Pomiar prędkości chwilowej Jeżeli przez bramkę przechodzi znacznik o znanej szerokości, system może pomóc wyznaczyć prędkość chwilową. To bardzo dobre doświadczenie do zrozumienia różnicy między prędkością średnią a chwilową.

Ruch wahadła SWR wskazuje eksperyment z prawem ruchu wahadła jako jedno z typowych zastosowań czujnika. Fotokomórka może rejestrować moment przejścia wahadła przez położenie równowagi, co pozwala mierzyć okres drgań i porównywać wpływ długości wahadła na czas ruchu.

Zderzenia i pęd Fotokomórka może być wykorzystana przy doświadczeniach z wózkami i zderzeniami. Uczniowie mogą mierzyć prędkość przed i po zderzeniu, analizować pęd, energię kinetyczną oraz straty energii.

Energia kinetyczna i mechaniczna Po wyznaczeniu prędkości obiektu można obliczać energię kinetyczną i analizować przemiany energii mechanicznej. To dobry sposób na połączenie kinematyki, dynamiki i energii w jednym doświadczeniu.

Porównanie pomiaru ręcznego i cyfrowego Uczniowie mogą najpierw zmierzyć czas stoperem, a następnie fotokomórką. Różnica wyników pokazuje wpływ czasu reakcji człowieka i znaczenie automatycznej rejestracji danych.

Współpraca z SenseDisc Pro

Czujnik S0016 współpracuje ze stacją bazową SenseDisc Pro przez S3000 Universal Input. Po podłączeniu do portu uniwersalnego i stacji SenseDisc Pro fotokomórka może rejestrować zdarzenia w czasie rzeczywistym i przekazywać dane do systemu pomiarowego. Oficjalny opis SWR wskazuje, że Photogate należy połączyć z wejściem uniwersalnym, a następnie z dowolnym portem SenseDisc. W praktyce nauczyciel może przygotować stanowisko z torem, równią pochyłą, wahadłem lub wózkiem, a uczniowie mogą wykonywać serię powtarzalnych pomiarów. Dane są bardziej wiarygodne niż przy pomiarze ręcznym, ponieważ moment przejścia obiektu przez bramkę jest rejestrowany automatycznie. SenseDisc Pro umożliwia także pracę wielokanałową. Fotokomórkę można łączyć z czujnikiem ruchu, czujnikiem siły, czujnikiem napięcia, prądu lub innymi modułami, aby analizować bardziej rozbudowane układy mechaniczne i techniczne.

Współpraca z iLab V12.0

S0016 Photogate Sensor może pracować z oprogramowaniem iLab V12.0, które pozwala projektować doświadczenia, rejestrować wyniki, tworzyć tabele, wykresy i raporty. Przy pomiarach czasu i ruchu iLab V12.0 jest szczególnie przydatny, ponieważ pozwala porównywać serie pomiarowe oraz analizować parametry ruchu w sposób uporządkowany. W programie uczniowie mogą zestawiać czasy przejścia, obliczać prędkości, porównywać wyniki dla różnych ustawień stanowiska i przygotowywać raport z doświadczenia. Dzięki temu fotokomórka staje się nie tylko „czujnikiem czasu”, ale elementem pełnego procesu badawczego: pomiar, dane, analiza, wniosek. To duża przewaga nad klasycznym ćwiczeniem ze stoperem. Pomiar jest dokładniejszy, powtarzalny i łatwiejszy do opracowania.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0016 Photogate Sensor oznacza wygodne i precyzyjne narzędzie do prowadzenia doświadczeń z mechaniki. Fotokomórka eliminuje błąd czasu reakcji człowieka, porządkuje pomiar i pozwala szybciej przejść do analizy zjawiska. Dla ucznia to bardzo konkretne doświadczenie z ruchem. Uczeń widzi, że czas, prędkość, przyspieszenie, pęd i energia nie są tylko wzorami z podręcznika, ale wielkościami, które można wyznaczyć na podstawie realnego pomiaru. To ułatwia zrozumienie wykresów i zależności między wielkościami fizycznymi. Dla szkoły to moduł, który znacząco wzmacnia pracownię fizyczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz SenseDisc Pro Advanced, a także jako samodzielne wyposażenie do doświadczeń z kinematyki, dynamiki i drgań.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru fotokomórkę należy stabilnie zamocować i ustawić zgodnie z wymaganiami doświadczenia. SWR podkreśla, że istnieje wiele metod instalacji fotokomórki, dlatego należy dobrać sposób montażu do konkretnego eksperymentu oraz zamocować czujnik dokładnie i pewnie. Czujnik należy skonfigurować przed użyciem zgodnie z typem doświadczenia i zastosowanymi elementami pomiarowymi. Jeżeli mierzona ma być prędkość, należy znać szerokość przesłony, znacznika lub obiektu przechodzącego przez bramkę. Przy doświadczeniach z wahadłem trzeba zadbać, aby element wahadła przecinał wiązkę w tym samym miejscu przy każdym przejściu. Fotokomórka jest czuła na promieniowanie podczerwone i ciepło. Oficjalne zalecenia SWR wskazują, że silne światło może powodować błędy wpływające na wynik doświadczenia, dlatego podczas pomiarów należy unikać silnego oświetlenia padającego bezpośrednio na czujnik. W doświadczeniach dynamicznych warto wykonywać kilka prób i porównywać wyniki. Powtarzalność pomiaru pomaga uczniom zrozumieć, które różnice wynikają ze zjawiska, a które z ustawienia stanowiska.
