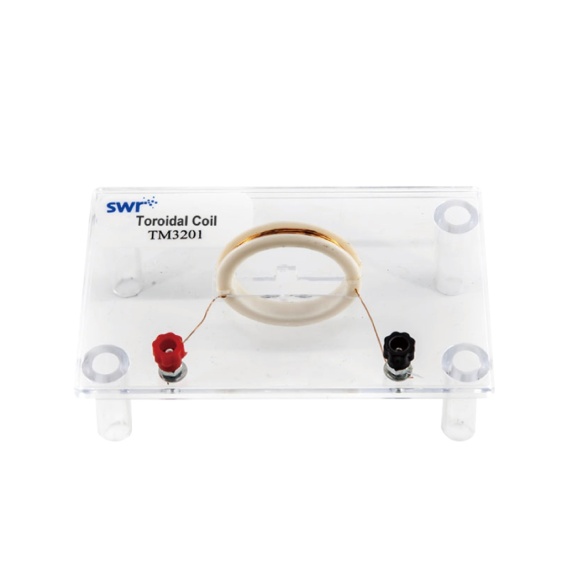

Cewka toroidalna, przeznaczona do badania pola magnetycznego wytwarzanego przez prąd płynący w cewce pierścieniowej.

TM3201 Toroidal Coil — praktyczne badanie pola magnetycznego cewki toroidalnej

Toroidal Coil TM3201 / Cewka toroidalna to zestaw laboratoryjny do doświadczeń z elektromagnetyzmu, przeznaczony do badania pola magnetycznego wytwarzanego przez prąd płynący w cewce pierścieniowej. W Sklep Multimedia polecamy go jako prostą, ale bardzo wartościową pomoc do pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że prąd elektryczny nie jest zjawiskiem „ukrytym” wyłącznie w przewodzie — wokół przewodnika i cewki powstaje mierzalne pole magnetyczne. Karta Sklep Multimedia wskazuje, że cewka TM3201 służy do badania zależności między kierunkiem prądu płynącego przez cewkę toroidalną a kierunkiem wytwarzanego pola magnetycznego, a także między natężeniem prądu a indukcją, czyli intensywnością pola. Producent SWR opisuje również możliwość obserwacji linii strumienia magnetycznego i kierunku pola przy użyciu małej igły magnetycznej umieszczanej na akrylowym uchwycie. Największą wartością dydaktyczną TM3201 jest to, że uczniowie mogą połączyć trzy elementy: kierunek przepływu prądu, geometrię uzwojenia oraz kierunek pola magnetycznego. Dzięki temu reguła prawej dłoni, indukcja magnetyczna, cewka i elektromagnes przestają być tylko schematem w podręczniku, a stają się rzeczywistym układem doświadczalnym.

Do czego służy zestaw TM3201?

Zestaw TM3201 służy do badania pola magnetycznego wytwarzanego przez cewkę toroidalną, czyli cewkę nawiniętą na pierścień. Taki kształt uzwojenia pozwala pokazać, że geometria przewodnika ma wpływ na rozmieszczenie pola magnetycznego. W praktyce szkolnej cewkę toroidalną można wykorzystać do omawiania: kierunku pola magnetycznego wokół przewodnika z prądem, pola magnetycznego w cewce, zależności pola od natężenia prądu, reguły prawej dłoni, indukcji magnetycznej, linii pola magnetycznego, elektromagnesów, cewek i rdzeni toroidalnych, podstaw działania transformatorów i elementów indukcyjnych, różnicy między cewką prostą a cewką toroidalną. Zestaw jest szczególnie przydatny wtedy, gdy nauczyciel chce przejść od pojęcia „prąd wytwarza pole magnetyczne” do konkretnego doświadczenia. Uczniowie mogą zmienić kierunek podłączenia zasilania, zwiększyć lub zmniejszyć prąd i sprawdzić, jak zmienia się wskazanie igły magnetycznej lub odczyt czujnika pola.

Dlaczego cewka toroidalna jest ważna w nauczaniu elektromagnetyzmu?

Cewka toroidalna jest bardzo dobrym modelem do nauki elektromagnetyzmu, ponieważ pokazuje, że pole magnetyczne zależy nie tylko od natężenia prądu, ale również od kształtu uzwojenia. W zwykłym prostym przewodzie pole magnetyczne otacza przewód. W cewce pole wielu zwojów sumuje się, a w układzie toroidalnym jest prowadzone wzdłuż pierścienia. Dla ucznia jest to świetny przykład związku między konstrukcją urządzenia a jego działaniem. Ta sama zasada — prąd wytwarza pole magnetyczne — może dawać różne efekty w zależności od geometrii przewodnika. To dobry punkt wyjścia do rozmowy o cewkach, elektromagnesach, transformatorach, dławikach i elementach elektronicznych wykorzystujących indukcyjność. TM3201 pozwala więc nie tylko wykonać jedno doświadczenie, ale także zbudować pomost między szkolną fizyką a praktyczną elektrotechniką.

Kierunek prądu i kierunek pola magnetycznego

Jednym z podstawowych zastosowań cewki TM3201 jest badanie zależności między kierunkiem prądu a kierunkiem pola magnetycznego. Po zmianie biegunowości zasilania zmienia się kierunek przepływu prądu w uzwojeniu, a tym samym zmienia się kierunek wytwarzanego pola magnetycznego. To bardzo dobre doświadczenie do wprowadzenia reguły prawej dłoni. Uczniowie mogą przewidzieć kierunek pola, a następnie sprawdzić wynik przy pomocy igły magnetycznej lub czujnika pola magnetycznego. W ten sposób teoria zostaje natychmiast zweryfikowana w praktyce. Karta Sklep Multimedia wskazuje wprost, że zestaw służy do badania zależności między kierunkiem prądu płynącego przez cewkę toroidalną a kierunkiem wytwarzanego pola magnetycznego. To kluczowy temat w nauczaniu elektromagnetyzmu, ponieważ uczniowie uczą się, że prąd i pole magnetyczne są ze sobą bezpośrednio powiązane.

Natężenie prądu a indukcja magnetyczna

Drugim ważnym zastosowaniem TM3201 jest badanie zależności między natężeniem prądu a indukcją magnetyczną. Im większy prąd płynie przez uzwojenie, tym silniejsze pole magnetyczne może powstać w cewce. Sklep Multimedia opisuje tę funkcję jako badanie zależności między natężeniem prądu a indukcją / intensywnością pola. W praktyce uczniowie mogą przygotować serię pomiarów: ustawić kilka wartości prądu i dla każdej z nich obserwować wychylenie igły magnetycznej albo odczyt z czujnika pola magnetycznego. Następnie mogą przygotować tabelę i wykres zależności pola od prądu. To doświadczenie bardzo dobrze uczy pracy badawczej. Uczeń zmienia jedną zmienną — natężenie prądu — i obserwuje zmianę drugiej — pola magnetycznego. Taki układ pomaga zrozumieć, czym jest zależność fizyczna i jak można ją potwierdzić pomiarem.

Akrylowa płytka i igła magnetyczna

W zestawie zastosowano przezroczystą akrylową płytkę–uchwyt, która ułatwia ustawienie małej igły magnetycznej i obserwację kierunku pola w zasilonej cewce. To pozornie prosty element, ale ma dużą wartość dydaktyczną. Przezroczysty uchwyt nie zasłania układu, dzięki czemu uczniowie widzą jednocześnie cewkę, położenie igły i kierunek jej ustawienia. Można łatwo pokazać, że igła magnetyczna reaguje na pole wytwarzane przez prąd. Takie doświadczenie jest szczególnie przydatne w młodszych klasach, gdzie wizualna obserwacja bywa ważniejsza niż sam odczyt liczbowy. Uczeń widzi odchylenie igły i rozumie, że w przestrzeni wokół cewki pojawiło się pole magnetyczne.

Równomierne uzwojenie i stabilne pole

Karta Sklep Multimedia wskazuje, że uzwojenie na pierścieniu ma równomierną liczbę zwojów, co zapewnia stabilne pole magnetyczne. Jest to bardzo ważne przy doświadczeniach szkolnych, ponieważ powtarzalny układ ułatwia porównywanie wyników. Jeżeli zwoje są rozłożone równomiernie, uczniowie mogą lepiej obserwować zależność między prądem a polem, bez nadmiernego wpływu przypadkowego ułożenia przewodu. Dzięki temu doświadczenie jest bardziej czytelne i łatwiejsze do omówienia. To również dobry punkt do rozmowy o tym, jak w technice projektuje się cewki. Liczba zwojów, kształt rdzenia, sposób nawinięcia i prąd zasilania mają wpływ na właściwości magnetyczne układu.

Praca z danymi w czasie rzeczywistym

Materiały SWR wskazują, że dane mogą być prezentowane w czasie rzeczywistym na terminalach z systemami Windows, Android i iOS. W praktyce oznacza to możliwość połączenia doświadczenia z cyfrowym pomiarem pola magnetycznego, natężenia prądu lub napięcia — zależnie od konfiguracji pracowni. Dla nauczyciela to wygodny sposób na prowadzenie lekcji pokazowej. Zmiana prądu w cewce może być od razu zestawiona z odczytem czujnika pola. Dla ucznia to szansa, aby nie tylko zobaczyć wychylenie igły, ale również pracować z wartościami liczbowymi i wykresami. W takim układzie TM3201 dobrze wspiera nowoczesne nauczanie fizyki: obserwacja, pomiar, tabela, wykres i wniosek.

Jakie doświadczenia można wykonać?

Kierunek pola magnetycznego cewki toroidalnej To podstawowe doświadczenie z wykorzystaniem TM3201. Uczniowie zasilają cewkę i obserwują ustawienie igły magnetycznej. Dzięki temu mogą sprawdzić, w jakim kierunku powstaje pole magnetyczne w cewce.

Wpływ kierunku prądu na kierunek pola Uczniowie zmieniają biegunowość podłączenia i obserwują zmianę kierunku pola. To bardzo czytelne doświadczenie do wprowadzenia reguły prawej dłoni.

Zależność indukcji magnetycznej od natężenia prądu Po zmianie natężenia prądu można obserwować, jak zmienia się intensywność pola magnetycznego. W wariancie cyfrowym uczniowie mogą przygotować wykres zależności pola od prądu.

Obserwacja linii pola magnetycznego Z użyciem igły magnetycznej można badać kierunek linii pola w różnych punktach przy cewce. Producent SWR wskazuje, że akrylowy uchwyt ułatwia ustawienie małej igły magnetycznej do eksploracji linii strumienia magnetycznego i kierunku pola.

Porównanie cewki toroidalnej z prostym przewodnikiem Nauczyciel może zestawić TM3201 z doświadczeniem z prostym przewodnikiem z prądem. Uczniowie zobaczą, że geometria przewodnika wpływa na kształt pola.

Porównanie cewki toroidalnej z solenoidem Jeżeli pracownia posiada cewkę prostą, można porównać pole cewki toroidalnej i solenoidu. To dobre doświadczenie pokazujące znaczenie kształtu uzwojenia.

Reguła prawej dłoni w praktyce Uczniowie najpierw przewidują kierunek pola na podstawie kierunku prądu, a następnie sprawdzają wynik za pomocą igły magnetycznej. To pomaga przejść od zapamiętanej reguły do świadomego jej stosowania.

Badanie pola przy różnych wartościach zasilania Zmiana napięcia lub prądu zasilającego pozwala sprawdzić, czy pole magnetyczne rośnie wraz ze wzrostem prądu. To dobre ćwiczenie do pracy z tabelą wyników.

Pole magnetyczne jako efekt przepływu ładunków Doświadczenie można wykorzystać do wyjaśnienia, że prąd elektryczny, czyli uporządkowany ruch ładunków, wytwarza pole magnetyczne. To podstawa dalszej nauki elektromagnetyzmu.

Model działania elektromagnesu TM3201 można wykorzystać jako prosty model cewki wytwarzającej pole magnetyczne po podłączeniu do źródła prądu. Uczniowie widzą, że pole można włączać, wyłączać i zmieniać przez zmianę prądu.

Projekt STEM — cyfrowa charakterystyka cewki Uczniowie mogą zaplanować doświadczenie: ustawić kilka wartości prądu, wykonać pomiary pola magnetycznego, przygotować wykres i opisać zależność. To dobre ćwiczenie łączące fizykę, pomiar cyfrowy i analizę danych.

Zastosowanie w fizyce, elektrotechnice i STEM

Toroidal Coil TM3201 szczególnie dobrze sprawdza się w fizyce przy omawianiu elektromagnetyzmu, pola magnetycznego, prądu elektrycznego, cewek, indukcji magnetycznej, kierunku pola i reguły prawej dłoni. W elektrotechnice zestaw może służyć jako wprowadzenie do cewek toroidalnych, rdzeni magnetycznych, transformatorów, dławików, elementów indukcyjnych i układów, w których kontroluje się przebieg pola magnetycznego. W edukacji STEM TM3201 pozwala uczniom projektować proste badania: zmieniać prąd, obserwować pole, mierzyć wartości, tworzyć wykresy i porównywać wyniki z przewidywaniami teoretycznymi.

Współpraca z SenseDisc Pro i iLab V12.0

TM3201 może być używana jako samodzielna pomoc demonstracyjna z igłą magnetyczną, ale jej wartość rośnie po połączeniu z cyfrowym systemem pomiarowym SenseDisc Pro. W takim stanowisku cewka jest elementem generującym pole, a czujniki pozwalają mierzyć i analizować wynik. Do doświadczeń szczególnie przydatne mogą być: czujnik pola magnetycznego, czujnik prądu, czujnik napięcia oraz czujnik częstotliwości, jeśli badamy zasilanie zmienne. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy pola magnetycznego w funkcji prądu, porównywać serie pomiarowe i dokumentować wyniki w raporcie. Takie połączenie bardzo dobrze wpisuje się w konfiguracje SenseDisc Pro Physics i Advanced, szczególnie przy tematach dotyczących prądu, pola magnetycznego, elektromagnesów i indukcji.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TM3201 Toroidal Coil oznacza prosty sposób na pokazanie jednego z najważniejszych związków w fizyce: prąd elektryczny wytwarza pole magnetyczne. Zestaw jest kompaktowy, czytelny i łatwy do włączenia w lekcję o elektromagnetyzmie. Dla ucznia to doświadczenie, które pozwala zobaczyć niewidzialne zjawisko przez jego skutki. Uczeń obserwuje igłę magnetyczną, zmienia kierunek prądu, porównuje wynik i rozumie, że pole magnetyczne ma kierunek i zależy od prądu. Dla szkoły to praktyczne, niewielkie wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw dobrze uzupełnia stanowiska z zasilaczem laboratoryjnym, czujnikiem pola magnetycznego, SenseDisc Pro i innymi modułami do elektromagnetyzmu.

Bezpieczeństwo i prawidłowe użytkowanie

TM3201 powinna być używana z bezpiecznym, szkolnym źródłem zasilania i pod nadzorem nauczyciela. Przed rozpoczęciem doświadczenia należy sprawdzić poprawność połączeń oraz upewnić się, że zasilacz jest ustawiony na odpowiednie parametry.

Nie należy przekraczać wartości prądu dopuszczalnych dla cewki ani doprowadzać do nadmiernego nagrzewania uzwojenia. Jeżeli cewka pracuje przez dłuższy czas, warto robić przerwy i kontrolować temperaturę elementów. Przy pracy z zasilaczem należy unikać zwarć i przypadkowego odłączania przewodów pod obciążeniem. Po zakończeniu doświadczenia należy wyłączyć zasilanie, odłączyć przewody i odłożyć cewkę oraz akrylową płytkę–uchwyt do kompletu. Igłę magnetyczną warto przechowywać z dala od silnych magnesów, aby nie pogorszyć jej właściwości.
