Aparatura do badania zależności temperatury wrzenia od ciśnienia, żależność ciśnienia od temperatury wrzenia

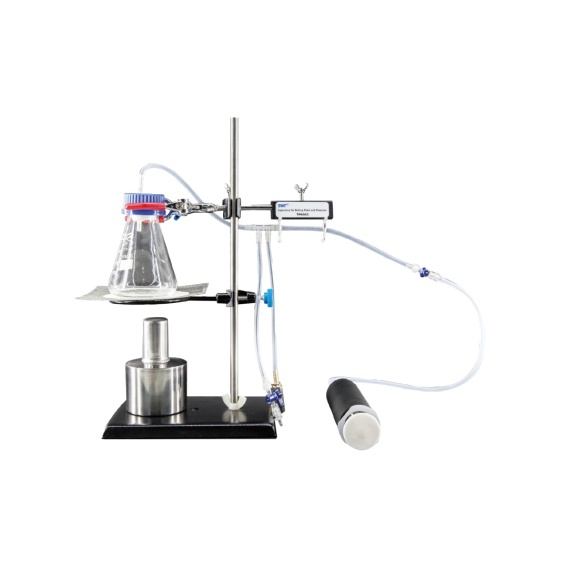

TP6033 Apparatus for Boiling Point and Pressure — zależność temperatury wrzenia od ciśnienia pokazana cyfrowo

Apparatus for Boiling Point and Pressure TP6033 / Aparatura do badania zależności temperatury wrzenia od ciśnienia to zestaw laboratoryjny do doświadczeń z fizyki, termodynamiki, przemian fazowych, ciśnienia, temperatury i wrzenia cieczy. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej, przyrodniczej i STEM, ponieważ pozwala uczniom zrozumieć jedną z najważniejszych zależności w dziale ciepła: temperatura wrzenia zależy od ciśnienia. Zestaw służy do badania relacji między temperaturą wrzenia a ciśnieniem w układzie pomiarowym. Uczniowie mogą jednocześnie mierzyć temperaturę wrzącej wody oraz ciśnienie absolutne, a następnie obserwować wyniki w czasie rzeczywistym na terminalach Windows, Android i iOS. W konfiguracji znajdują się m.in. element obiegu gazowego, gwintowana kolba stożkowa 250 ml, pierścień, siatka, zacisk kolby, uchwyt zacisku, element mocowania węża i stalowy palnik alkoholowy. Największą wartością dydaktyczną TP6033 jest możliwość przejścia od potocznego stwierdzenia „woda wrze w 100°C” do poprawnego rozumienia: woda wrze wtedy, gdy ciśnienie pary nasyconej zrówna się z ciśnieniem zewnętrznym. Dlatego zmiana ciśnienia wpływa na temperaturę, przy której ciecz zaczyna intensywnie wrzeć.

Do czego służy zestaw TP6033?

Zestaw TP6033 służy do badania zależności między temperaturą wrzenia cieczy a ciśnieniem. W typowym doświadczeniu uczniowie ogrzewają wodę w zamkniętym układzie, mierzą temperaturę i ciśnienie, a następnie analizują, jak zmiana ciśnienia wpływa na punkt wrzenia. W praktyce szkolnej zestaw można wykorzystać do omawiania: wrzenia cieczy, temperatury wrzenia, ciśnienia absolutnego,

zależności między ciśnieniem a temperaturą wrzenia, przemian fazowych, parowania i wrzenia, pary wodnej, warunków ciągłego wrzenia, bezpieczeństwa pracy z podgrzewanym układem zamkniętym, pomiaru temperatury i ciśnienia czujnikami cyfrowymi, analizy danych w tabelach i na wykresach, zastosowań w szybkowarach, gotowaniu na wysokości, destylacji i technice próżniowej. To bardzo dobry zestaw do pokazania uczniom, że temperatura wrzenia nie jest stałą wartością oderwaną od warunków zewnętrznych. Przy innym ciśnieniu ta sama ciecz może wrzeć w innej temperaturze.

Dlaczego zależność temperatury wrzenia od ciśnienia jest tak ważna?

Uczniowie często zapamiętują, że woda wrze w 100°C, ale bez dopowiedzenia, że chodzi o warunki normalnego ciśnienia atmosferycznego. TP6033 pozwala bardzo czytelnie pokazać, że punkt wrzenia jest związany z ciśnieniem działającym na ciecz. W praktyce oznacza to, że przy większym ciśnieniu temperatura wrzenia może wzrosnąć, a przy obniżonym ciśnieniu ciecz może wrzeć w niższej temperaturze. To wyjaśnia wiele codziennych i technicznych sytuacji: dlaczego w szybkowarze potrawy gotują się szybciej, dlaczego wysoko w górach woda wrze w niższej temperaturze oraz dlaczego w laboratorium można prowadzić destylację pod zmniejszonym ciśnieniem. Dzięki TP6033 uczniowie mogą połączyć obserwację wrzenia z pomiarem dwóch wielkości naraz: temperatury i ciśnienia. To bardzo mocno wzmacnia rozumienie zjawiska, ponieważ wykres i tabela pokazują zależność, której nie widać wyłącznie gołym okiem.

Jednoczesny pomiar temperatury i ciśnienia

W doświadczeniu z TP6033 szczególnie ważne jest to, że zestaw współpracuje jednocześnie z czujnikiem temperatury i czujnikiem ciśnienia absolutnego. Dzięki temu uczniowie mogą mierzyć temperaturę wrzącej wody przy określonym ciśnieniu, a wyniki obserwować w czasie rzeczywistym. To bardzo duża korzyść dydaktyczna. W klasycznym doświadczeniu nauczyciel często pokazuje tylko termometr albo tylko opisuje zmianę ciśnienia. Tutaj oba parametry mogą być rejestrowane równolegle. Uczniowie widzą, że temperatura i ciśnienie zmieniają się w tym samym układzie, a ich wzajemna relacja prowadzi do wniosku o temperaturze wrzenia.

Taki układ świetnie wspiera naukę analizy danych. Uczniowie mogą przygotować tabelę: czas — temperatura — ciśnienie, a następnie wykres, który pokazuje, jak zmieniały się warunki doświadczenia.

Gwintowana kolba stożkowa 250 ml — szczelniejszy i bardziej uporządkowany układ

W zestawie znajduje się gwintowana kolba stożkowa 250 ml, która stanowi główny element naczyniowy doświadczenia. Jej zadaniem jest utrzymanie wody i pary wodnej w kontrolowanym układzie, tak aby można było analizować zmiany ciśnienia i temperatury. Dla nauczyciela oznacza to wygodniejsze przygotowanie stanowiska. Kolba z odpowiednimi elementami przyłączeniowymi pozwala zbudować układ bardziej uporządkowany niż w prostym doświadczeniu z otwartą zlewką. Dla ucznia oznacza to lepsze zrozumienie, że warunki wrzenia można kontrolować przez zmianę parametrów układu. Kolba pozwala również wprowadzić ważne pojęcie szczelności. Jeżeli układ jest nieszczelny, wynik pomiaru ciśnienia może być zaburzony. To naturalny punkt do rozmowy o błędach pomiarowych, jakości połączeń i znaczeniu poprawnego montażu.

Element obiegu gazowego i mocowanie węża

Konfiguracja TP6033 obejmuje element obiegu gazowego oraz element mocowania węża, który pomaga utrzymać prawidłowy przebieg układu połączeń. To bardzo praktyczne rozwiązanie, ponieważ przy pracy z parą wodną, ciśnieniem i ogrzewaniem przewody muszą być ułożone stabilnie, bez załamań i przypadkowego naprężenia. Dzięki temu stanowisko jest bardziej uporządkowane. Uczniowie mogą łatwiej zrozumieć, którędy przebiega połączenie pomiarowe, gdzie mierzona jest wartość ciśnienia i dlaczego drożność przewodów ma znaczenie. To również element bezpieczeństwa. Poprawnie zamocowane przewody zmniejszają ryzyko przypadkowego wypięcia, załamania lub kontaktu z gorącymi elementami.

Zawór bezpieczeństwa 150±10 kPa

Element obiegu gazowego jest wyposażony w zawór bezpieczeństwa, który automatycznie upuszcza ciśnienie, gdy staje się ono zbyt wysokie. Wartość bezpieczeństwa podana dla tego układu to 150±10 kPa. To bardzo ważny element w doświadczeniu szkolnym. Uczniowie pracują z ogrzewaniem, wodą, parą i ciśnieniem, dlatego układ musi być przygotowany tak, aby ograniczać ryzyko nadmiernego wzrostu ciśnienia. Zawór bezpieczeństwa nie zastępuje nadzoru nauczyciela, ale zwiększa kontrolę nad przebiegiem doświadczenia. Dzięki temu można przy okazji omawiać praktyczne zabezpieczenia techniczne: zawory bezpieczeństwa w instalacjach, szybkowarach, kotłach, układach parowych i urządzeniach ciśnieniowych.

Stalowy palnik alkoholowy — kontrolowane ogrzewanie

W zestawie znajduje się stalowy palnik alkoholowy. Jest wykonany ze stali nierdzewnej, ma konstrukcję zwiększającą trwałość, a gwintowany otwór wlewowy ogranicza ryzyko wypływu alkoholu przy przechyleniu. Dla nauczyciela to istotne, ponieważ doświadczenie wymaga stabilnego źródła ciepła. Palnik pozwala ogrzewać kolbę i doprowadzić wodę do wrzenia, a uczniowie mogą obserwować, jak zmieniają się temperatura i ciśnienie w czasie. Przy okazji można przypomnieć zasady bezpiecznej pracy z otwartym płomieniem: stabilne ustawienie palnika, brak materiałów łatwopalnych w pobliżu, niepochylanie się nad układem, ochrona oczu i ostrożność przy gorącej kolbie oraz parze wodnej.

Dane w tabelach i na wykresach

Zestaw współpracuje ze specjalnym oprogramowaniem z przygotowanym szablonem doświadczenia. Dane mogą być automatycznie zapisywane w formie tabel i krzywych, co sprawia, że wyniki są bardziej czytelne i łatwiejsze do interpretacji. To ogromna wartość dydaktyczna. Uczniowie nie tylko widzą, że woda wrze, ale analizują dane. Mogą zaznaczyć moment rozpoczęcia wrzenia, porównać temperaturę z ciśnieniem, opisać przebieg doświadczenia i wskazać zależność między badanymi wielkościami.

W połączeniu z monitorem interaktywnym lub ekranem projekcyjnym doświadczenie może być prowadzone jako pokaz dla całej klasy. Nauczyciel ogrzewa układ, a uczniowie obserwują na ekranie równoczesny zapis temperatury i ciśnienia.

Jakie doświadczenia można wykonać?

Badanie zależności temperatury wrzenia od ciśnienia To podstawowe doświadczenie z wykorzystaniem TP6033. Uczniowie mierzą temperaturę wrzącej wody oraz ciśnienie w układzie, a następnie analizują, jak zmiana ciśnienia wpływa na punkt wrzenia.

Jednoczesny pomiar temperatury i ciśnienia Czujnik temperatury i czujnik ciśnienia absolutnego pozwalają obserwować dwa parametry jednocześnie. Uczniowie mogą tworzyć tabelę wyników i porównywać przebiegi obu wielkości.

Wyznaczanie temperatury wrzenia przy określonym ciśnieniu Uczniowie mogą wskazać moment, w którym woda zaczyna wrzeć, a następnie odczytać odpowiadające temu ciśnienie i temperaturę.

Porównanie wrzenia w układzie otwartym i zamkniętym TP6033 pozwala omówić różnicę między prostym doświadczeniem z otwartym naczyniem a układem, w którym ciśnienie może być kontrolowane i mierzone.

Analiza warunków ciągłego wrzenia Uczniowie mogą obserwować, że samo osiągnięcie temperatury wrzenia nie kończy procesu. Aby wrzenie trwało, trzeba nadal dostarczać energię.

Wprowadzenie do pracy szybkowaru Zestaw pomaga wyjaśnić, dlaczego wzrost ciśnienia w szybkowarze podnosi temperaturę wrzenia wody i przyspiesza gotowanie potraw.

Model gotowania na wysokości Doświadczenie można wykorzystać do rozmowy o tym, dlaczego w górach, przy niższym ciśnieniu atmosferycznym, woda wrze w niższej temperaturze.

Badanie roli zaworu bezpieczeństwa Uczniowie mogą omówić, dlaczego w układach ciśnieniowych stosuje się zawory zabezpieczające i co oznacza wartość graniczna ciśnienia.

Tworzenie wykresu temperatura–ciśnienie Po zebraniu danych uczniowie mogą przygotować wykres zależności temperatury od ciśnienia i opisać obserwowany trend.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ szczelności układu, położenia czujnika temperatury, drożności przewodów, tempa ogrzewania, strat ciepła, bezwładności czujnika i dokładności odczytu momentu wrzenia.

Projekt STEM — jak ciśnienie zmienia warunki wrzenia? Uczniowie mogą przygotować pełne opracowanie: hipoteza, pomiar temperatury i ciśnienia, tabela, wykres, interpretacja oraz odniesienie do praktycznych zastosowań w gotowaniu, technice i laboratorium.

Zastosowanie w fizyce, przyrodzie, chemii i STEM

Apparatus for Boiling Point and Pressure TP6033 szczególnie dobrze sprawdza się w fizyce przy omawianiu ciepła, temperatury, ciśnienia, przemian fazowych, wrzenia i parowania. W przyrodzie zestaw pomaga wyjaśnić zjawiska związane z atmosferą, pogodą, wysokością nad poziomem morza i wpływem ciśnienia na procesy zachodzące w wodzie. W chemii TP6033 można wykorzystać do rozmowy o destylacji, parowaniu, lotności cieczy, pracy pod zmniejszonym ciśnieniem oraz bezpieczeństwie ogrzewania substancji w układach zamkniętych. W edukacji STEM zestaw pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, pomiar dwóch wielkości, tabela, wykres, analiza i wniosek. Uczniowie pracują z realnymi danymi, a nie tylko z opisem z podręcznika.

Współpraca z SenseDisc Pro i iLab V12.0

TP6033 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics, Chemistry, Environment & Ecology oraz Advanced. Zestaw stanowi część laboratoryjną doświadczenia, a pomiar można realizować czujnikiem temperatury i czujnikiem ciśnienia absolutnego. W połączeniu z iLab V12.0 uczniowie mogą rejestrować przebiegi temperatury i ciśnienia, tworzyć wykresy, porównywać serie pomiarowe i przygotowywać raporty. To bardzo dobrze pokazuje, że zależność między wrzeniem a ciśnieniem można badać ilościowo, a nie tylko omawiać teoretycznie. Takie stanowisko pomaga łączyć termodynamikę z praktyką: od szkolnego doświadczenia, przez gotowanie, aż po urządzenia ciśnieniowe i procesy laboratoryjne.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6033 Apparatus for Boiling Point and Pressure oznacza gotowe stanowisko do atrakcyjnego i bardzo ważnego doświadczenia z działu ciepła. Zestaw porządkuje układ, umożliwia jednoczesny pomiar temperatury i ciśnienia, a oprogramowanie automatycznie zapisuje dane w tabelach i na krzywych. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi wrzenie, mierzy temperaturę, obserwuje ciśnienie i rozumie, że punkt wrzenia zależy od warunków zewnętrznych. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, przyrodniczej, chemicznej i STEM. Zestaw ma wymiary 270 mm × 150 mm × 600 mm, masę 1,963 kg i certyfikację CE, dlatego sprawdza się jako stabilne stanowisko demonstracyjne oraz ćwiczeniowe.

Bezpieczeństwo i prawidłowe użytkowanie

TP6033 powinien być używany wyłącznie pod nadzorem nauczyciela i zgodnie z instrukcją. W doświadczeniu pojawia się otwarty płomień, gorąca woda, para wodna i podwyższone ciśnienie, dlatego stanowisko trzeba przygotować szczególnie starannie. Przed rozpoczęciem pracy należy sprawdzić szczelność połączeń, prawidłowe ułożenie węży, stabilność kolby, mocowanie czujnika temperatury, podłączenie czujnika ciśnienia oraz działanie zaworu bezpieczeństwa. Nie należy zasłaniać przewodów ani doprowadzać do ich załamania. Podczas ogrzewania uczniowie nie powinni dotykać kolby, siatki, pierścienia, przewodów znajdujących się blisko źródła ciepła ani elementów układu gazowego. Po zakończeniu doświadczenia należy zgasić palnik, odczekać na spadek temperatury i ciśnienia, odłączyć czujniki oraz uporządkować stanowisko dopiero po ostygnięciu elementów.
