Aparatura do badania twierdzenia o pędzie, doświadczenia z mechaniki, prędkości, zderzeń, pędu i impulsu siły,

TP2080 Apparatus for Momentum Theorem — impuls siły i zmiana pędu pokazane w jednym doświadczeniu

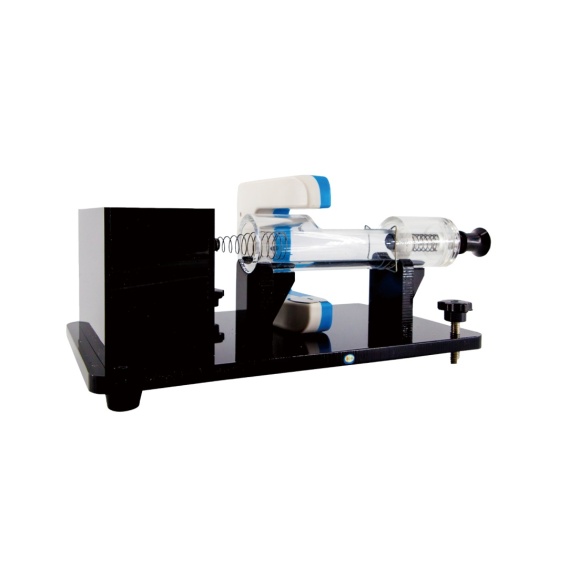

Apparatus for Momentum Theorem TP2080 / Aparatura do badania twierdzenia o pędzie to cyfrowy zestaw laboratoryjny do doświadczeń z mechaniki, zderzeń, pędu, impulsu siły, prędkości i analizy danych pomiarowych. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że twierdzenie o pędzie nie jest tylko wzorem z podręcznika, ale zależnością, którą można zmierzyć w realnym zderzeniu. Zestaw służy do weryfikacji twierdzenia o pędzie poprzez pomiar impulsu siły działającego podczas zderzenia kuli oraz porównanie go ze zmianą pędu tej kuli. W doświadczeniu sprawdzamy zależność: Ft = Δp = mv₂ − mv₁, gdzie F oznacza siłę, t czas działania siły, m masę kuli, a v₁ i v₂ prędkość przed oraz po zderzeniu. Największą wartością dydaktyczną TP2080 jest jednoczesny pomiar dwóch kluczowych części doświadczenia: zmiany prędkości oraz przebiegu siły w czasie. Uczniowie widzą, że zderzenie trwa krótko, ale w tym czasie działa siła, której całkowity efekt można opisać impulsem. Dzięki temu łatwiej zrozumieć, dlaczego w fizyce tak ważne są nie tylko wartości siły, ale również czas jej działania.

Do czego służy zestaw TP2080?

Zestaw TP2080 służy do badania twierdzenia o pędzie, czyli zależności między impulsem siły a zmianą pędu ciała. W praktyce uczniowie uruchamiają kulę z wyrzutni, mierzą jej prędkość przed i po zderzeniu oraz rejestrują przebieg siły działającej na układ zderzeniowy. W praktyce szkolnej zestaw można wykorzystać do omawiania: pędu ciała, zmiany pędu, impulsu siły, zależności Ft = Δp, zderzeń, czasu oddziaływania, prędkości przed i po zderzeniu, pomiaru prędkości fotobramką, pomiaru siły mikroczujnikiem, wykresu siła–czas, pola pod wykresem siły, porównania kul wykonanych z różnych materiałów, analizy błędów pomiarowych, kontroli warunków doświadczenia. To bardzo dobry zestaw do pokazania uczniom, że zderzenie można opisać ilościowo. Nie ograniczamy się do obserwacji, że kula uderza w zderzak. Mierzymy prędkość, siłę, czas i na tej podstawie sprawdzamy jedno z podstawowych twierdzeń mechaniki.

Dlaczego twierdzenie o pędzie warto badać doświadczalnie?

Twierdzenie o pędzie bywa dla uczniów trudne, ponieważ łączy kilka pojęć naraz: masę, prędkość, siłę, czas i zmianę ruchu. Sam zapis matematyczny może być poprawnie zapamiętany, ale bez doświadczenia trudno zrozumieć, co naprawdę oznacza. TP2080 pozwala bardzo dobrze uporządkować ten temat. W doświadczeniu kula porusza się po torze, przechodzi przez fotobramkę, zderza się z układem pomiarowym, a mikroczujnik siły rejestruje przebieg oddziaływania. Dane można analizować w czasie rzeczywistym, a oprogramowanie zapisuje je w tabelach i na wykresach. Dzięki temu uczniowie widzą, że impuls siły to nie tylko iloczyn jednej wartości siły i czasu. W rzeczywistym zderzeniu siła zmienia się w czasie, dlatego wykres siła–czas jest bardzo ważny. Pole pod takim wykresem odpowiada impulsowi, który porównujemy ze zmianą pędu.

Wbudowana fotobramka — pomiar prędkości przed i po zderzeniu

TP2080 ma wbudowany czujnik fotobramki, który umożliwia pomiar prędkości kuli przed i po zderzeniu. Dzięki temu można dokładnie wyznaczyć zmianę pędu, a nie tylko opierać się na obserwacji ruchu. To bardzo ważne w doświadczeniach z mechaniki. Prędkość kuli zmienia się szybko, a ręczny pomiar czasu byłby mało dokładny. Fotobramka automatycznie rejestruje momenty przejścia kuli i pozwala obliczyć jej prędkość w kontrolowany sposób. Dla ucznia to świetne wprowadzenie do cyfrowego pomiaru ruchu. Uczeń widzi, że prędkość nie musi być szacowana „na oko”. Może być zmierzona czujnikiem, a następnie wykorzystana do obliczenia pędu.

Mikroczujnik siły — wykres siły w czasie

Drugim kluczowym elementem zestawu jest mikroczujnik siły. Rejestruje on zmianę siły działającej podczas zderzenia i pozwala uzyskać wykres siły w funkcji czasu. To bardzo duża korzyść dydaktyczna. Uczniowie mogą zobaczyć, że podczas zderzenia siła nie jest stała. Najpierw rośnie, osiąga wartość maksymalną, a następnie maleje. Z takiego wykresu można analizować czas zderzenia, maksymalną siłę oraz impuls. W praktyce to doświadczenie świetnie tłumaczy, dlaczego amortyzacja ma znaczenie. Jeżeli ten sam efekt zmiany pędu rozłożymy na dłuższy czas, maksymalna siła może być mniejsza. To można powiązać z poduszkami powietrznymi, kaskami, strefami zgniotu, materacami sportowymi i bezpieczeństwem w transporcie.

Wysoki stopień integracji — mniej montażu, więcej analizy

Zestaw jest zintegrowany i nie wymaga zewnętrznego rejestratora danych. Urządzenie można połączyć bezpośrednio z terminalem, a wbudowane czujniki rejestrują prędkość i siłę. To bardzo praktyczne w warunkach szkolnych. Nauczyciel nie musi budować rozbudowanego układu z osobnych czujników, torów, przewodów i rejestratorów. Stanowisko jest bardziej uporządkowane, a uczniowie szybciej przechodzą do właściwego problemu: czy impuls siły rzeczywiście odpowiada zmianie pędu? Dzięki integracji zestaw sprawdza się zarówno jako pokaz nauczycielski, jak i stanowisko do pracy uczniowskiej w grupach. Uczniowie mogą wykonywać kilka serii pomiarowych, zmieniać warunki startu kuli i porównywać uzyskane wyniki.

Kule stalowa i plastikowa — porównanie różnych materiałów

W konfiguracji znajdują się kule o tej samej średnicy: stalowa i plastikowa Ø19 mm. Dzięki temu można porównywać zderzenia kul wykonanych z różnych materiałów, zachowując podobną geometrię obiektu. To bardzo dobre rozszerzenie doświadczenia. Uczniowie mogą sprawdzić, czy przebieg siły, czas zderzenia i zmiana pędu będą takie same dla kul o różnych właściwościach. Kula stalowa i plastikowa mogą dawać inne efekty ze względu na masę, sprężystość i sposób oddziaływania ze zderzakiem. Dzięki temu doświadczenie przestaje być jednorazowym pokazem. Staje się serią badań porównawczych, w której uczniowie uczą się kontroli zmiennych: średnica ta sama, materiał inny, warunki startu możliwie podobne.

Wyrzutnia ze skalą — powtarzalne warunki doświadczenia

Wyrzutnia jest wyposażona w podziałkę, która pozwala precyzyjniej kontrolować warunki początkowe doświadczenia. Dzięki temu można wykonywać serie pomiarów przy podobnym ustawieniu startu kuli i porównywać wyniki między próbami. To bardzo ważne w pracy badawczej. Jeśli za każdym razem kula startuje z innych warunków, trudno porównywać dane. Skala na wyrzutni pomaga wprowadzić powtarzalność i uczy uczniów, że eksperyment fizyczny wymaga kontroli warunków. Uczniowie mogą przygotować kilka serii: mała prędkość początkowa, średnia prędkość, większa prędkość. Następnie porównują, jak zmieniają się: prędkość przed zderzeniem, impuls siły, czas zderzenia i zmiana pędu.

Śruba poziomująca i libella — mniej błędów pomiarowych

TP2080 posiada śruby poziomujące i libellę, które pomagają ustawić stanowisko w położeniu poziomym. Takie rozwiązanie ogranicza błędy wynikające z nachylenia toru i poprawia powtarzalność danych. To pozornie drobny element, ale w mechanice ma bardzo duże znaczenie. Nawet niewielkie nachylenie toru może wpływać na prędkość kuli i zaburzać wyniki. Dzięki poziomowaniu uczniowie uczą się, że rzetelny pomiar zaczyna się od poprawnego ustawienia aparatury. To świetny moment na rozmowę o błędach systematycznych. Jeżeli tor jest stale lekko pochylony, wyniki będą przesunięte w jedną stronę. Uczniowie mogą zrozumieć, dlaczego przed pomiarem trzeba sprawdzić ustawienie stanowiska.

Oprogramowanie i wykresy — od zderzenia do wniosku

Doświadczenie z TP2080 może być analizowane w specjalnym oprogramowaniu z gotowym szablonem. Dane są automatycznie zapisywane i prezentowane w formie tabel oraz krzywych, co ułatwia interpretację wyników. To bardzo duża wartość dydaktyczna. Uczniowie nie tylko wykonują zderzenie, ale pracują z realnymi danymi. Mogą porównać prędkości, odczytać maksymalną siłę, analizować wykres siła–czas i sprawdzić, czy wynik eksperymentu potwierdza twierdzenie o pędzie. W połączeniu z monitorem interaktywnym lub ekranem projekcyjnym doświadczenie jest czytelne dla całej klasy. Nauczyciel uruchamia kulę, a uczniowie obserwują przebieg pomiaru i wspólnie interpretują wykres.

Jakie doświadczenia można wykonać?

Weryfikacja twierdzenia o pędzie To podstawowe doświadczenie z wykorzystaniem TP2080. Uczniowie mierzą prędkość kuli przed i po zderzeniu, rejestrują siłę w czasie i porównują impuls siły ze zmianą pędu.

Pomiar impulsu siły podczas zderzenia Mikroczujnik siły pozwala zarejestrować przebieg siły w czasie. Uczniowie mogą analizować pole pod wykresem siła–czas jako miarę impulsu.

Pomiar zmiany pędu kuli Fotobramka mierzy prędkość kuli przed i po zderzeniu. Po uwzględnieniu masy kuli można obliczyć zmianę pędu.

Porównanie impulsu i zmiany pędu Uczniowie zestawiają wynik otrzymany z wykresu siły z wynikiem obliczonym z prędkości i masy. To pozwala praktycznie sprawdzić zależność Ft = Δp.

Badanie wpływu prędkości początkowej na zderzenie Dzięki wyrzutni z podziałką można ustawiać różne warunki startu kuli i sprawdzać, jak większa prędkość wpływa na impuls oraz siłę maksymalną.

Porównanie kuli stalowej i plastikowej Kule o tej samej średnicy pozwalają badać wpływ materiału i masy na przebieg zderzenia. To dobre ćwiczenie z kontroli zmiennych.

Badanie czasu trwania zderzenia Z wykresu siły w czasie można odczytać, jak długo trwa oddziaływanie. Uczniowie mogą porównać krótsze i dłuższe zderzenia oraz ich wpływ na maksymalną siłę.

Analiza maksymalnej siły zderzenia Uczniowie mogą wskazać wartość maksymalną na wykresie siły i porównać ją dla różnych prób. To prowadzi do rozmowy o bezpieczeństwie i amortyzacji.

Model działania amortyzacji Doświadczenie można wykorzystać do wyjaśnienia, dlaczego wydłużenie czasu zderzenia zmniejsza wartość maksymalnej siły przy tej samej zmianie pędu.

Badanie powtarzalności pomiarów Uczniowie mogą wykonać kilka prób przy tym samym ustawieniu wyrzutni, porównać wyniki i ocenić powtarzalność doświadczenia.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ wypoziomowania toru, czystości kuli, ustawienia wyrzutni, jakości zderzenia, drgań stanowiska, sposobu uruchamiania kuli i dokładności czujników.

Projekt STEM — jak zmniejszyć siłę zderzenia? Uczniowie mogą zaprojektować doświadczenie porównawcze, w którym sprawdzają, jak zmiana czasu zderzenia wpływa na maksymalną siłę. Następnie odnoszą wyniki do kasków, poduszek powietrznych, ochraniaczy sportowych i stref zgniotu.

Zastosowanie w fizyce, technice i STEM

Apparatus for Momentum Theorem TP2080 szczególnie dobrze sprawdza się w fizyce przy omawianiu dynamiki, pędu, impulsu siły, zderzeń, prędkości, siły i analizy wykresów. W edukacji technicznej zestaw można powiązać z bezpieczeństwem ruchu drogowego, konstrukcją samochodów, amortyzatorami, ochraniaczami sportowymi, zderzakami, systemami pochłaniania energii i projektowaniem elementów ograniczających skutki zderzeń. W edukacji STEM TP2080 pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, ustawienie warunków startu, pomiar prędkości, pomiar siły, tabela, wykres, obliczenia i wniosek. Uczniowie uczą się nie tylko mechaniki, ale również pracy z danymi i krytycznej oceny wyników.

Współpraca z SenseDisc Pro i iLab V12.0

TP2080 jest zintegrowanym stanowiskiem cyfrowym z wbudowanymi elementami pomiarowymi: czujnikiem siły i fotobramką. Zestaw nie wymaga zewnętrznego rejestratora danych i może być połączony bezpośrednio z terminalem. Jednocześnie bardzo dobrze wpisuje się w pracownię wyposażoną w SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Do zajęć rozszerzonych można wykorzystać dodatkowe czujniki, takie jak czujnik ruchu, czujnik siły, fotobramka lub moduły do pomiaru czasu, aby porównać różne metody pomiaru prędkości i siły. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy, porównywać serie pomiarowe i przygotowywać raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że mechanika może być nauczana nowocześnie — przez realny pomiar, dane, wykresy i samodzielne wnioski.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2080 Apparatus for Momentum Theorem oznacza gotowe stanowisko do jednego z najważniejszych doświadczeń z dynamiki. Zintegrowana fotobramka, mikroczujnik siły, wyrzutnia, libella i oprogramowanie znacząco ułatwiają przygotowanie lekcji oraz ograniczają czas montażu. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi zderzenie, mierzy prędkość, obserwuje wykres siły i sprawdza, że impuls siły odpowiada zmianie pędu. Dzięki temu wzór przestaje być abstrakcyjny. Dla szkoły to praktyczne wyposażenie pracowni fizycznej i STEM. Zestaw jest kompaktowy, ma wymiary 250 mm × 130 mm × 95 mm, masę 0,640 kg i certyfikację CE, dlatego łatwo go przechowywać, przenosić oraz wykorzystywać w pokazach i ćwiczeniach uczniowskich.

Bezpieczeństwo i prawidłowe użytkowanie

TP2080 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić wypoziomowanie urządzenia, czystość rury startowej, stan kuli, położenie zderzaka, połączenie z terminalem oraz poprawność działania czujników. Rurę wyrzutni należy utrzymywać w czystości i nie czyścić jej agresywnymi detergentami. Kulę stalową warto oczyścić przed doświadczeniem, a rurę startową ustawić poziomo. Mikroczujnik siły jest elementem precyzyjnym, dlatego nie należy uszkadzać sprężyny, przeciążać zderzaka ani wykonywać gwałtownych, niekontrolowanych uderzeń. Po zakończeniu pracy należy delikatnie oczyścić wyrzutnię, zabezpieczyć kule, odłączyć przewód danych i przechowywać zestaw w suchym miejscu, z dala od kurzu i wilgoci.
