Aparatura do badania szybkości reakcji chemicznej, kinetyki chemicznej, katalizy, reakcji gazotwórczych, pomiaru ciśnienia

TP6063 Chemical Reaction Rate Experimental Equipment — szybkość reakcji chemicznej pokazana przez zmianę ciśnienia

Chemical Reaction Rate Experimental Equipment TP6063 / Aparatura do badania szybkości reakcji chemicznej to zestaw laboratoryjny do doświadczeń z kinetyki chemicznej, katalizy, reakcji gazotwórczych, pomiaru ciśnienia i analizy danych. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni chemicznej, biologicznej i STEM, ponieważ pozwala uczniom zobaczyć, że szybkość reakcji można badać ilościowo — przez rejestrowanie zmian ciśnienia w czasie. Zestaw służy do badania wpływu katalizatora na rozkład nadtlenku wodoru, reakcji metalu z kwasem oraz wysokiej skuteczności katalizy enzymatycznej w biologii. W konfiguracji znajdują się: szczelna butelka reakcyjna, przełącznik zaworu wtryskowego, strzykawka 10 ml, interfejs czujnika ciśnienia oraz element odciążający / zawór bezpieczeństwa 260±10 kPa. Największą wartością dydaktyczną TP6063 jest to, że uczniowie nie muszą oceniać szybkości reakcji wyłącznie „na oko”. Jeśli w reakcji powstaje gaz, jego ilość wpływa na ciśnienie w szczelnym układzie. Zmianę ciśnienia można mierzyć czujnikiem, a następnie analizować w tabeli i na wykresie. Dzięki temu kinetyka chemiczna staje się dla ucznia widoczna, mierzalna i łatwiejsza do zrozumienia.

Do czego służy zestaw TP6063?

Zestaw TP6063 służy do badania szybkości reakcji chemicznych, w których powstaje gaz lub zmienia się ciśnienie w zamkniętym układzie. W praktyce uczniowie umieszczają jeden reagent w butelce reakcyjnej, drugi reagent podają kontrolowanie przez strzykawkę i zawór wtryskowy, a czujnik ciśnienia absolutnego rejestruje zmianę ciśnienia w czasie. W praktyce szkolnej zestaw można wykorzystać do omawiania: szybkości reakcji chemicznej, kinetyki chemicznej, wpływu katalizatora, rozkładu nadtlenku wodoru, reakcji metalu z kwasem, powstawania gazu w reakcji, katalizy enzymatycznej, aktywności enzymów, pomiaru ciśnienia absolutnego,

wykresu ciśnienie–czas, porównywania nachylenia krzywych, warunków doświadczenia, szczelności układu, bezpieczeństwa pracy z reakcjami gazotwórczymi. To bardzo dobry zestaw do pokazania uczniom, że szybkość reakcji można porównywać na podstawie danych. Im szybciej rośnie ciśnienie w naczyniu, tym szybciej przebiega reakcja w warunkach danego doświadczenia.

Dlaczego warto badać szybkość reakcji przez pomiar ciśnienia?

Szybkość reakcji chemicznej jest pojęciem trudnym, jeśli pozostaje tylko opisem z podręcznika. Uczniowie widzą pianę, pęcherzyki gazu albo zmianę intensywności reakcji, ale bez pomiaru trudno im porównać, która reakcja była szybsza i o ile. TP6063 pozwala uporządkować ten temat. Szczelna butelka reakcyjna ogranicza ucieczkę gazu, a czujnik ciśnienia absolutnego rejestruje zmiany w czasie. Dzięki temu uczniowie mogą obserwować, jak szybko narasta ciśnienie i jak kształt krzywej zależy od katalizatora, ilości reagentów, rodzaju metalu, temperatury lub obecności enzymu. To bardzo mocno wzmacnia wartość lekcji. Uczeń nie tylko stwierdza, że reakcja „była szybka” albo „była wolna”, lecz może porównać krzywe, wskazać początkowe tempo reakcji, określić moment spowolnienia i wyciągnąć wniosek na podstawie pomiaru.

Szczelna butelka reakcyjna — mniej strat gazu i lepszy wynik

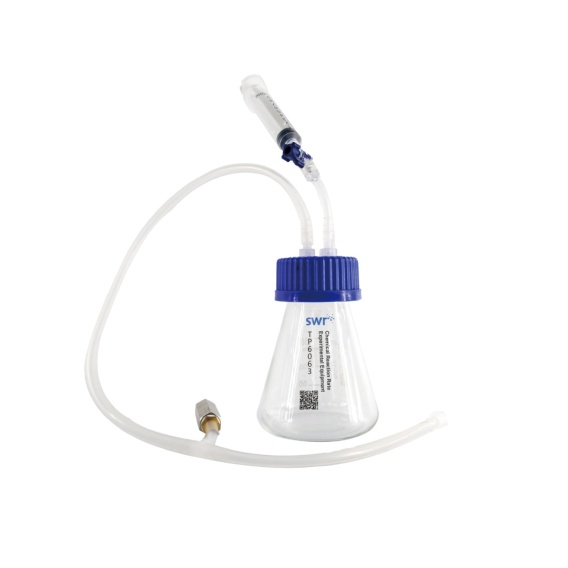

Jednym z najważniejszych elementów TP6063 jest szczelna butelka reakcyjna z pokrywą. Jej zadaniem jest stworzenie dobrze zamkniętego środowiska, w którym gaz powstający podczas reakcji nie ucieka do otoczenia, lecz powoduje mierzalną zmianę ciśnienia. To bardzo ważne w doświadczeniach z szybkością reakcji. Jeśli gaz ucieka z układu, wykres ciśnienia nie pokazuje pełnego przebiegu reakcji, a wyniki są mniej dokładne. Szczelne naczynie pomaga ograniczyć ten błąd i ułatwia porównywanie serii pomiarowych. Dla nauczyciela oznacza to bardziej uporządkowane stanowisko. Dla ucznia — czytelniejszy związek między przebiegiem reakcji a wynikiem pomiaru.

Strzykawka 10 ml i zawór wtryskowy — kontrolowane rozpoczęcie reakcji

Zestaw wyposażony jest w strzykawkę 10 ml oraz zawór wtryskowy. Takie rozwiązanie pozwala wprowadzić reagent do szczelnego naczynia w kontrolowany sposób, bez otwierania układu w trakcie doświadczenia. To bardzo praktyczne, ponieważ moment rozpoczęcia reakcji jest lepiej zdefiniowany. Uczniowie mogą najpierw przygotować naczynie, uruchomić pomiar, a następnie wstrzyknąć reagent i od razu obserwować zmianę ciśnienia. Zawór umożliwia także podawanie cieczy jednorazowo lub etapami, co daje możliwość prowadzenia doświadczeń porównawczych. Można badać, jak zmienia się przebieg reakcji po dodaniu określonej porcji reagenta albo jak kolejne dawki wpływają na krzywą ciśnienia.

Czujnik ciśnienia absolutnego — cyfrowa obserwacja reakcji

TP6063 współpracuje z czujnikiem ciśnienia absolutnego. Dzięki temu reakcję można obserwować nie tylko wizualnie, ale również przez pomiar zmiany ciśnienia. W materiałach technicznych zestaw jest opisany jako zgodny z oprogramowaniem, które rejestruje dane w formie tabel i krzywych. To ogromna korzyść dydaktyczna. Uczniowie mogą zobaczyć, że reakcja ma swój przebieg w czasie: początek, szybki wzrost, spowolnienie i zakończenie. Krzywa ciśnienia pomaga wyjaśnić, dlaczego szybkość reakcji zwykle zmienia się w miarę zużywania substratów. W połączeniu z ekranem lub monitorem interaktywnym doświadczenie jest czytelne dla całej klasy. Nauczyciel może prowadzić reakcję w butelce, a uczniowie obserwują wykres ciśnienia na żywo.

Zawór bezpieczeństwa 260±10 kPa

W konfiguracji zestawu znajduje się element odciążający / zawór bezpieczeństwa o wartości 260±10 kPa. Jego zadaniem jest zwiększenie bezpieczeństwa pracy w doświadczeniach, w których w szczelnym układzie powstaje gaz i rośnie ciśnienie. To bardzo ważne w szkolnej pracowni chemicznej. Reakcje gazotwórcze wymagają kontroli ilości reagentów, szczelności, objętości naczynia i ciśnienia. Zawór bezpieczeństwa nie zastępuje nadzoru nauczyciela, ale zwiększa kontrolę nad przebiegiem doświadczenia. Przy okazji można omówić praktyczne zabezpieczenia techniczne: zawory bezpieczeństwa w instalacjach, reaktorach, układach gazowych i aparaturze laboratoryjnej.

Rozkład nadtlenku wodoru i wpływ katalizatora

Jednym z podstawowych doświadczeń dla TP6063 jest badanie wpływu katalizatora na rozkład nadtlenku wodoru. W takiej reakcji powstaje tlen, a jego ilość można śledzić po wzroście ciśnienia w szczelnym układzie. To bardzo dobry przykład kinetyki chemicznej. Uczniowie mogą porównać przebieg reakcji bez katalizatora i z katalizatorem. Różnica na wykresie jest zwykle znacznie bardziej przekonująca niż sam opis słowny. Krzywa rośnie szybciej, gdy katalizator przyspiesza rozkład. Dzięki temu można wprowadzić pojęcie katalizatora jako substancji, która przyspiesza reakcję, ale nie jest zużywana w taki sam sposób jak substrat. Można też omówić, że katalizator nie zmienia końcowego równania reakcji, lecz wpływa na drogę i szybkość jej przebiegu.

Reakcja metalu z kwasem

Zestaw można wykorzystać również do badania reakcji metalu z kwasem. W takim doświadczeniu powstający gaz powoduje zmianę ciśnienia w butelce reakcyjnej, a czujnik rejestruje przebieg procesu. To doświadczenie pozwala bardzo dobrze porównać wpływ rodzaju metalu, rozdrobnienia próbki, stężenia kwasu i temperatury na szybkość reakcji. Uczniowie mogą zauważyć, że reakcja nie zawsze przebiega jednakowo — zależy od warunków i właściwości reagentów. Przy takim ćwiczeniu szczególnie ważna jest kontrola ilości substratów i bezpieczeństwo. Doświadczenie powinno być prowadzone w małej skali, z zachowaniem zasad BHP i pod nadzorem nauczyciela.

Kataliza enzymatyczna — połączenie chemii i biologii

TP6063 sprawdza się również w doświadczeniach biologicznych dotyczących wysokiej skuteczności katalizy enzymatycznej. W praktyce można badać reakcje, w których enzym przyspiesza rozkład substratu, a powstający gaz powoduje wzrost ciśnienia w układzie. To bardzo wartościowe połączenie chemii z biologią. Uczniowie mogą porównać działanie katalizatora nieorganicznego i enzymu, a następnie omówić, dlaczego enzymy są tak ważne w organizmach żywych. Doświadczenie można rozbudować o wpływ temperatury, pH lub ilości enzymu. Dzięki temu uczniowie widzą, że aktywność enzymatyczna zależy od warunków środowiska, a nie jest stałą wartością niezależną od otoczenia.

Jakie doświadczenia można wykonać?

Badanie szybkości reakcji chemicznej przez pomiar ciśnienia To podstawowe doświadczenie z wykorzystaniem TP6063. Uczniowie obserwują zmianę ciśnienia w szczelnym naczyniu i na tej podstawie oceniają przebieg reakcji w czasie.

Wpływ katalizatora na rozkład nadtlenku wodoru Uczniowie porównują przebieg rozkładu nadtlenku wodoru bez katalizatora i z katalizatorem, analizując tempo wzrostu ciśnienia.

Reakcja metalu z kwasem Zestaw pozwala badać reakcje, w których metal reaguje z kwasem, a powstający gaz powoduje wzrost ciśnienia w naczyniu.

Kataliza enzymatyczna w biologii Uczniowie mogą badać wysoką skuteczność katalizy enzymatycznej i porównywać przebieg reakcji w różnych warunkach.

Porównanie szybkości reakcji dla różnych katalizatorów Można przygotować kilka prób i porównać nachylenie krzywych ciśnienia. Im szybciej rośnie ciśnienie, tym szybciej przebiega reakcja gazotwórcza.

Wpływ ilości reagenta na przebieg reakcji Dzięki strzykawce i zaworowi wtryskowemu można kontrolować ilość dodawanego reagenta i porównywać odpowiedź układu.

Dodawanie reagenta etapami Zawór wtryskowy umożliwia podawanie cieczy w jednej porcji lub etapami, co pozwala obserwować kolejne fragmenty wzrostu ciśnienia.

Badanie wpływu temperatury na szybkość reakcji W scenariuszu rozszerzonym można porównać reakcje prowadzone w różnych temperaturach i sprawdzić, jak zmienia się szybkość powstawania gazu.

Badanie wpływu rozdrobnienia metalu Przy reakcji metalu z kwasem można porównać większe i drobniejsze próbki metalu, omawiając wpływ powierzchni kontaktu na szybkość reakcji.

Wykres ciśnienie–czas Uczniowie tworzą wykres, wskazują fragment początkowy, największe tempo wzrostu, spowolnienie i moment stabilizacji ciśnienia.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ szczelności, objętości naczynia, ilości reagentów, szybkości wstrzyknięcia, temperatury, czystości naczynia i dokładności czujnika ciśnienia.

Projekt STEM — co najbardziej przyspiesza reakcję? Uczniowie projektują serię doświadczeń, zmieniają jeden parametr naraz, porównują krzywe ciśnienia i przygotowują wniosek oparty na danych.

Zastosowanie w chemii, biologii i STEM

Chemical Reaction Rate Experimental Equipment TP6063 szczególnie dobrze sprawdza się w chemii przy omawianiu szybkości reakcji, katalizy, wpływu warunków reakcji, reakcji gazotwórczych, pomiaru ciśnienia i analizy wykresów. W biologii zestaw pozwala pokazać skuteczność enzymów jako katalizatorów biologicznych. Uczniowie mogą porównać, jak obecność enzymu wpływa na tempo reakcji i dlaczego temperatura lub środowisko reakcji mają znaczenie dla aktywności enzymatycznej. W edukacji STEM TP6063 pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, przygotowanie układu, kontrolowane dodanie reagenta, pomiar ciśnienia, wykres, analiza i wniosek. Uczniowie pracują z realnymi danymi i uczą się porównywać reakcje ilościowo.

Współpraca z SenseDisc Pro i iLab V12.0

TP6063 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Chemistry, Biology & Chemistry, Environment & Ecology oraz Advanced. Zestaw stanowi część reakcyjną doświadczenia, a pomiar można realizować czujnikiem ciśnienia absolutnego. W połączeniu z iLab V12.0 uczniowie mogą rejestrować zmianę ciśnienia w czasie, tworzyć wykresy ciśnienie–czas, porównywać krzywe dla różnych warunków i przygotowywać raporty z doświadczeń. Przy zajęciach rozszerzonych można dodać czujnik temperatury lub pH, aby badać wpływ warunków środowiska na szybkość reakcji. Takie stanowisko pokazuje, że chemia może być analizowana cyfrowo. Reakcja nie jest tylko obserwacją piany, pęcherzyków lub gazu — staje się mierzalnym procesem, który można porównać i opisać za pomocą danych.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6063 Chemical Reaction Rate Experimental Equipment oznacza gotowe stanowisko do jednego z najważniejszych tematów chemii: szybkości reakcji. Zestaw zapewnia szczelne środowisko, kontrolowane podawanie reagentów i możliwość pracy z czujnikiem ciśnienia absolutnego, dlatego doświadczenia są bardziej uporządkowane i łatwiejsze do interpretacji.

Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi reakcję, ale jednocześnie obserwuje wykres. Może samodzielnie odpowiedzieć, która reakcja przebiega szybciej, kiedy tempo jest największe i jak katalizator wpływa na przebieg procesu. Dla szkoły to kompaktowe wyposażenie pracowni chemicznej, biologicznej i STEM. Zestaw ma wymiary 74 mm × 74 mm × 235 mm, masę 0,16 kg i został przygotowany do pracy z doświadczeniami na poziomie junior high school.

Bezpieczeństwo i prawidłowe użytkowanie

TP6063 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić szczelność butelki reakcyjnej, poprawność zamknięcia pokrywy, działanie zaworu wtryskowego, połączenie z czujnikiem ciśnienia absolutnego oraz drożność elementu bezpieczeństwa. Reakcje gazotwórcze należy prowadzić w małej skali i bez przekraczania bezpiecznych warunków pracy układu. Nie należy blokować zaworu bezpieczeństwa ani otwierać naczynia, gdy w układzie występuje podwyższone ciśnienie. Reagenty chemiczne należy dobierać zgodnie z instrukcją, kartami charakterystyki i zasadami BHP. Po zakończeniu pracy należy odczekać na stabilizację ciśnienia, ostrożnie rozszczelnić układ zgodnie z instrukcją, odłączyć czujnik, dokładnie umyć butelkę reakcyjną oraz strzykawkę i przechowywać zestaw w suchym, czystym miejscu. Instrukcja produktu podkreśla konieczność dokładnego czyszczenia butelki reakcyjnej i strzykawki po każdym doświadczeniu.
