Aparatura do badania ciepła reakcji kwasowo-zasadowych, kalorymetrii, procesów egzotermicznych i endotermicznych

TP2067 Apparatus for Acid-base Reaction Heat — energia reakcji chemicznej pokazana przez pomiar temperatury

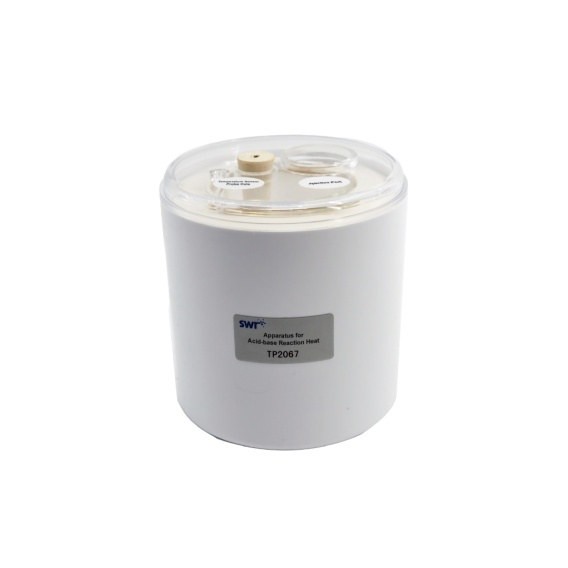

Apparatus for Acid-base Reaction Heat TP2067 / Aparatura do badania ciepła reakcji kwasowo-zasadowych to zestaw laboratoryjny do doświadczeń z chemii, kalorymetrii, reakcji kwasowo-zasadowych, rozpuszczania substancji, procesów egzotermicznych i endotermicznych oraz cyfrowej analizy danych pomiarowych. W mojej ofercie polecam go jako praktyczne wyposażenie pracowni chemicznej i STEM, ponieważ pozwala uczniom zobaczyć, że reakcjom chemicznym towarzyszy wymiana energii z otoczeniem. Zestaw umożliwia dokładny pomiar ciepła reakcji chemicznych. Nadaje się do układów ciecz–ciecz oraz ciało stałe–ciecz, zapewniając dobrze izolowane środowisko dla reakcji w roztworach i rozpuszczania ciał stałych. Największą wartością dydaktyczną TP2067 jest to, że uczniowie nie muszą jedynie zapamiętywać, że dana reakcja jest egzoenergetyczna albo endoenergetyczna. Mogą samodzielnie zmierzyć zmianę temperatury, zapisać dane, przeanalizować wykres i powiązać wynik z przepływem energii w reakcji.

Do czego służy zestaw TP2067?

Zestaw TP2067 służy do badania ciepła reakcji chemicznych, szczególnie reakcji kwasowo-zasadowych oraz procesów rozpuszczania. W praktyce uczniowie umieszczają reagenty w izolowanym naczyniu, mierzą temperaturę przed reakcją, podczas reakcji i po jej zakończeniu, a następnie analizują zmianę temperatury jako efekt cieplny procesu. W praktyce szkolnej zestaw można wykorzystać do omawiania: ciepła reakcji chemicznej, reakcji egzotermicznych, reakcji endotermicznych, neutralizacji kwasu i zasady,

ciepła zobojętniania, rozpuszczania substancji stałych, ciepła rozpuszczania, kalorymetrii szkolnej, bilansu energii, pomiaru temperatury w czasie, wykresu temperatura–czas, wpływu izolacji na dokładność doświadczenia, porównywania efektów cieplnych różnych reakcji, analizy błędów pomiarowych. To bardzo dobry zestaw do pokazania uczniom, że temperatura roztworu może rosnąć albo spadać w zależności od rodzaju procesu. Dzięki temu pojęcia „egzotermiczny” i „endotermiczny” stają się widoczne w danych pomiarowych.

Dlaczego warto badać ciepło reakcji doświadczalnie?

Energia reakcji chemicznej jest dla uczniów trudna, ponieważ nie widzimy jej bezpośrednio. Widzimy natomiast jej skutki: wzrost temperatury, spadek temperatury, ogrzanie naczynia albo ochłodzenie mieszaniny. TP2067 pozwala zamienić te obserwacje w pomiar. Przy neutralizacji kwasu i zasady uczniowie mogą zaobserwować wzrost temperatury roztworu. Przy niektórych procesach rozpuszczania mogą zobaczyć spadek temperatury. W obu przypadkach wykres temperatury pomaga wyjaśnić, czy układ oddaje energię do otoczenia, czy ją pobiera. To bardzo dobrze łączy chemię z fizyką. Uczniowie widzą, że reakcja chemiczna ma wymiar energetyczny, a pomiar temperatury pozwala opisać go ilościowo.

Dwuwarstwowa izolacja — dokładniejszy pomiar efektu cieplnego

TP2067 wykorzystuje konstrukcję z dwuwarstwową izolacją, która ogranicza wymianę ciepła z otoczeniem i pomaga uzyskać dokładniejsze dane w reakcjach prowadzonych w roztworach. To bardzo ważne, ponieważ pomiar ciepła reakcji jest wrażliwy na straty energii. Jeśli naczynie szybko oddaje ciepło do otoczenia, wynik temperatury maksymalnej może być zaniżony. Jeśli układ pobiera ciepło z otoczenia, pomiar procesu endotermicznego może być mniej wyraźny. Izolowane naczynie pomaga uczniom zrozumieć, dlaczego w kalorymetrii tak ważne jest ograniczenie strat ciepła. Dzięki temu doświadczenie staje się nie tylko pokazem reakcji, ale również lekcją poprawnej metody pomiarowej.

Reakcje ciecz–ciecz i ciało stałe–ciecz

Zestaw jest przeznaczony zarówno do układów ciecz–ciecz, jak i ciało stałe–ciecz. Oznacza to, że można w nim prowadzić doświadczenia z mieszaniem roztworów, neutralizacją, reakcjami w roztworach oraz rozpuszczaniem substancji stałych. To duża korzyść organizacyjna. Jedno urządzenie pozwala wykonać wiele doświadczeń podręcznikowych, bez konieczności kompletowania oddzielnego stanowiska do każdej reakcji. Uczniowie mogą porównywać różne procesy w tym samym naczyniu i na tej samej zasadzie pomiaru. Dzięki temu łatwo przygotować lekcję porównawczą: która reakcja powoduje większy wzrost temperatury, która powoduje spadek, która przebiega szybciej i jak zmienia się krzywa temperatury w czasie.

Perforowana pokrywa — praca tradycyjna i cyfrowa

Perforowana pokrywa pozwala stosować zarówno tradycyjny termometr, jak i cyfrowy czujnik temperatury. Dzięki temu TP2067 wspiera klasyczne doświadczenie szkolne oraz nowoczesny pomiar cyfrowy. To bardzo praktyczne w szkole. Przy młodszych uczniach można zacząć od prostego odczytu temperatury na termometrze. Przy starszych klasach można przejść do rejestracji cyfrowej, wykresów i obliczeń. W ten sposób ten sam zestaw można dopasować do poziomu grupy. Pomiar cyfrowy daje szczególną korzyść przy szybkich zmianach temperatury. Czujnik rejestruje dane w czasie, więc uczniowie mogą zobaczyć dokładny moment rozpoczęcia reakcji, etap największej zmiany temperatury i fazę stabilizacji.

Pomiar cyfrowy i oprogramowanie

Po zastosowaniu czujnika temperatury zmiany temperatury mogą być prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS. Oprogramowanie z gotowym szablonem automatycznie zapisuje dane i przedstawia je w tabelach oraz na krzywych.

To ogromna wartość dydaktyczna. Uczniowie nie tylko zapisują pojedynczą temperaturę początkową i końcową, ale widzą cały przebieg reakcji. Mogą porównać krzywe dla różnych doświadczeń i sprawdzić, która reakcja miała większy efekt cieplny. Taki sposób pracy rozwija kompetencje badawcze: planowanie pomiaru, kontrolę warunków, zapis danych, interpretację wykresu i formułowanie wniosków. To bardzo dobrze wpisuje się w model lekcji STEM.

Oszczędność odczynników i wygoda pracy

Kompaktowa konstrukcja TP2067 pozwala oszczędzać odczynniki, a jednocześnie dobrze mierzyć zmiany temperatury roztworu. To ważne w szkolnej pracowni chemicznej. Mniejsze objętości roztworów oznaczają niższy koszt doświadczeń, łatwiejszą organizację pracy grupowej i mniej odpadów po zakończeniu zajęć. Jednocześnie izolowana konstrukcja pozwala uzyskać wystarczająco czytelny efekt temperaturowy. Dzięki temu zestaw sprawdza się zarówno przy pokazie nauczycielskim, jak i w pracy uczniów w kilku stanowiskach.

Reakcja kwasowo-zasadowa i ciepło zobojętniania

Jednym z podstawowych zastosowań TP2067 jest badanie efektu cieplnego reakcji kwasowo-zasadowej. W typowym doświadczeniu uczniowie mieszają roztwór kwasu z roztworem zasady i obserwują zmianę temperatury mieszaniny. To bardzo dobry sposób na wyjaśnienie neutralizacji. Uczniowie wiedzą, że kwas i zasada tworzą sól oraz wodę, ale często nie zwracają uwagi na energię wydzielaną w procesie. Wzrost temperatury pokazuje, że reakcja zobojętniania może mieć charakter egzotermiczny. Doświadczenie można rozbudować o porównanie różnych stężeń, różnych objętości reagentów albo różnych par kwas–zasada. Uczniowie mogą sprawdzić, jak warunki doświadczenia wpływają na zmianę temperatury.

Rozpuszczanie substancji stałych — procesy endo- i egzotermiczne

Zestaw umożliwia również badanie efektów cieplnych podczas rozpuszczania substancji stałych. W typowych doświadczeniach można obserwować zarówno zjawiska endotermiczne, jak i egzotermiczne podczas rozpuszczania. To bardzo wartościowe dydaktycznie, ponieważ uczniowie często zakładają, że rozpuszczanie jest tylko „znikaniem” substancji w wodzie. Pomiar temperatury pokazuje, że rozpuszczaniu może towarzyszyć pobieranie albo wydzielanie ciepła. Dzięki temu można wyjaśnić działanie ogrzewaczy chemicznych, chłodzących kompresów jednorazowych, soli stosowanych do odladzania, rozpuszczania nawozów i innych praktycznych zastosowań chemii roztworów.

Reakcja wodorotlenku baru z chlorkiem amonu

Wśród typowych doświadczeń dla zestawu znajduje się reakcja wodorotlenku baru z chlorkiem amonu. Jest to przykład procesu silnie endotermicznego, który dobrze pokazuje obniżenie temperatury w czasie reakcji. To bardzo efektowne doświadczenie, ponieważ uczniowie mogą zobaczyć, że reakcja chemiczna nie zawsze ogrzewa układ. Niektóre procesy pobierają energię z otoczenia, co objawia się spadkiem temperatury. Przy takim doświadczeniu szczególnie ważne jest zachowanie zasad BHP, mała skala pracy i nadzór nauczyciela. Warto prowadzić je jako pokaz lub ćwiczenie pod ścisłą kontrolą.

Jakie doświadczenia można wykonać?

Pomiar ciepła reakcji kwasowo-zasadowej Uczniowie mieszają roztwór kwasu i zasady, mierzą temperaturę przed reakcją, podczas reakcji i po reakcji, a następnie oceniają efekt cieplny neutralizacji.

Wyznaczanie ciepła zobojętniania Na podstawie zmiany temperatury, masy roztworu i przyjętej pojemności cieplnej można oszacować ilość ciepła wydzielonego podczas reakcji.

Porównanie różnych reakcji neutralizacji Uczniowie mogą porównać zmianę temperatury dla różnych par kwas–zasada lub różnych stężeń roztworów.

Badanie reakcji egzotermicznej Doświadczenie pokazuje proces, w którym temperatura mieszaniny rośnie, ponieważ energia jest oddawana do otoczenia.

Badanie reakcji endotermicznej Uczniowie mogą obserwować proces, w którym temperatura spada, ponieważ układ pobiera energię z otoczenia.

Rozpuszczanie ciała stałego w wodzie Zestaw pozwala badać efekty cieplne rozpuszczania substancji stałych w cieczy.

Porównanie ciepła rozpuszczania różnych substancji Uczniowie mogą sprawdzić, które substancje powodują wzrost temperatury, a które jej spadek.

Reakcja wodorotlenku baru z chlorkiem amonu To przykład doświadczenia endotermicznego, w którym zmiana temperatury jest bardzo czytelna.

Wpływ izolacji na wynik pomiaru Uczniowie mogą omówić, dlaczego izolowane naczynie daje dokładniejszy wynik niż zwykła zlewka.

Porównanie termometru i czujnika temperatury Perforowana pokrywa pozwala pracować z klasycznym termometrem albo cyfrową sondą temperatury.

Wykres temperatura–czas Uczniowie mogą analizować przebieg temperatury: wartość początkową, moment dodania reagenta, maksimum lub minimum oraz etap stabilizacji.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ strat ciepła, czasu mieszania, objętości roztworu, temperatury początkowej reagentów, dokładności czujnika i pojemności cieplnej naczynia.

Projekt STEM — która reakcja daje największy efekt cieplny? Uczniowie planują serię doświadczeń, zmieniają jeden parametr naraz, porównują wykresy i formułują wniosek na podstawie danych.

Zastosowanie w chemii, fizyce i STEM

Apparatus for Acid-base Reaction Heat TP2067 szczególnie dobrze sprawdza się w chemii przy omawianiu reakcji kwasowo-zasadowych, neutralizacji, ciepła reakcji, rozpuszczania, procesów egzotermicznych i endotermicznych. W fizyce zestaw można wykorzystać do wprowadzenia pojęcia ciepła, wymiany energii, izolacji cieplnej, kalorymetrii oraz bilansu energetycznego. W edukacji STEM TP2067 pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, przygotowanie reagentów, pomiar temperatury, zapis danych, wykres, obliczenia i wniosek. Uczniowie pracują z realnymi danymi, a nie tylko z definicją reakcji egzo- lub endotermicznej. Zestaw dobrze łączy teorię z praktyką. Uczeń widzi, że energia reakcji ma znaczenie w laboratorium, przemyśle chemicznym, bezpieczeństwie pracy, medycynie, produktach ogrzewających i chłodzących oraz w projektowaniu procesów technologicznych.

Współpraca z SenseDisc Pro i iLab V12.0

TP2067 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Chemistry, Biology & Chemistry, Environment & Ecology oraz Advanced. Zestaw stanowi izolowane naczynie reakcyjne, a pomiar można realizować czujnikiem temperatury. W połączeniu z iLab V12.0 uczniowie mogą rejestrować zmianę temperatury w czasie, tworzyć wykresy temperatura–czas, porównywać serie pomiarowe i przygotowywać raporty. Oprogramowanie z gotowym szablonem zapisuje dane w tabelach i krzywych, dzięki czemu wynik doświadczenia jest bardziej intuicyjny i czytelny. Takie stanowisko pokazuje, że kalorymetria szkolna może być prosta, cyfrowa i dobrze uporządkowana. Uczeń widzi reakcję, mierzy temperaturę i samodzielnie dochodzi do wniosku o efekcie cieplnym procesu.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2067 Apparatus for Acid-base Reaction Heat oznacza gotowe, kompaktowe stanowisko do wielu doświadczeń z ciepłem reakcji. Jedno urządzenie pozwala realizować wiele doświadczeń podręcznikowych, w tym reakcje kwasowo-zasadowe, rozpuszczanie substancji oraz procesy egzo- i endotermiczne. Dla ucznia to doświadczenie zrozumiałe i mierzalne. Uczeń widzi, że reakcja powoduje zmianę temperatury, analizuje wykres i łatwiej rozumie, czym różni się proces wydzielający ciepło od procesu, który ciepło pochłania. Dla szkoły to praktyczne wyposażenie pracowni chemicznej i STEM. Zestaw jest mały, oszczędza odczynniki, umożliwia pracę tradycyjną i cyfrową, a jego konfiguracja obejmuje izolowane naczynie, wkład z pianki izolacyjnej, perforowaną pokrywę, korek silikonowy i zlewkę 100 ml.

Bezpieczeństwo i prawidłowe użytkowanie

TP2067 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić czystość izolowanego naczynia, stan wkładu izolacyjnego, prawidłowe osadzenie pokrywy, poprawne umieszczenie termometru lub czujnika temperatury oraz ilość stosowanych reagentów. Przy reakcjach kwasowo-zasadowych należy używać małych ilości roztworów, stosować okulary ochronne i przestrzegać zasad pracy z kwasami oraz zasadami. Przy reakcjach endotermicznych i egzotermicznych należy unikać gwałtownego mieszania dużych ilości substancji oraz nie przekraczać zaleceń instrukcji. Po zakończeniu pracy należy odłączyć czujnik, ostrożnie opróżnić naczynie, umyć zlewkę i elementy mające kontakt z reagentami, osuszyć zestaw i przechowywać go w suchym miejscu. Odpady chemiczne należy usuwać zgodnie z zasadami obowiązującymi w pracowni chemicznej.
