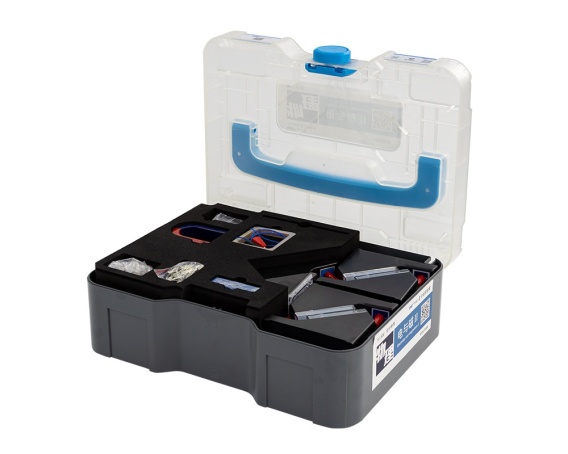

Zestaw do eksperymentów z fizyki elektryczność i magnetyzm II, walizka do pracy grupowej w klasach VII–VIII szkoły podstawowej.

Zestaw elektryczność i magnetyzm II — pomiar, obwód, pole magnetyczne i indukcja w jednej walizce

Zestaw do eksperymentów z fizyki elektryczność i magnetyzm II to szkolna walizka eksperymentalna przygotowana do praktycznego nauczania jednego z najważniejszych działów fizyki: elektryczności, magnetyzmu i podstaw elektromagnetyzmu. W naszej ofercie polecamy go jako wyposażenie dla szkół, które chcą odejść od samego rysowania schematów na tablicy i przejść do pracy z prawdziwym obwodem, miernikiem, magnesem, cewką i galwanometrem. Zestaw jest przeznaczony przede wszystkim dla klas VII–VIII szkoły podstawowej, ale sprawdzi się również w pracowniach STEM, kołach fizycznych, zajęciach technicznych, ośrodkach szkoleniowych i pracowniach demonstracyjnych. Jego największą wartością jest to, że pozwala uczniom wykonać doświadczenia, które łączą teorię z praktyką: zmierzyć prąd, zmierzyć napięcie, zmienić opór, zaobserwować wskazanie galwanometru, zbadać pole magnetyczne i zrozumieć warunki powstawania prądu indukowanego. Walizka jest szczególnie cenna dydaktycznie, ponieważ rozwija nie tylko wiedzę z fizyki, ale również kompetencje techniczne: poprawne łączenie elementów, dobór miernika, odczyt skali, kontrolę biegunowości, analizę błędów i bezpieczną pracę z obwodem niskonapięciowym.

Do czego służy zestaw?

Zestaw służy do symulowania, demonstracji i wykonywania doświadczeń z zakresu elektryczności i magnetyzmu w szkole podstawowej. Zgodnie z przekazaną konfiguracją, umożliwia realizację doświadczeń obejmujących: pomiar prądu amperomierzem, pomiar napięcia woltomierzem, budowę prostych obwodów szeregowych i równoległych, badanie zależności między prądem, napięciem i oporem, badanie kierunku pola magnetycznego poza zwojnicą, badanie warunków powstawania prądu indukowanego podczas ruchu przewodnika w polu magnetycznym oraz pomiar mocy elektrycznej małej żarówki. W praktyce szkolnej zestaw można wykorzystać do: budowy prostych obwodów elektrycznych, pomiaru natężenia prądu amperomierzem, pomiaru napięcia woltomierzem, porównania sposobu włączania amperomierza i woltomierza, badania zależności między napięciem, natężeniem i oporem, pracy z reostatem suwakowym, obserwacji wskazań galwanometru, badania pola magnetycznego magnesu i zwojnicy, badania indukcji elektromagnetycznej, omawiania pracy przewodnika poruszającego się w polu magnetycznym, pomiaru mocy elektrycznej małej żarówki, analizy obwodów szeregowych i równoległych, ćwiczenia zapisu wyników z jednostkami, rozwijania umiejętności pracy z układem doświadczalnym. To zestaw, który pozwala uczniowi zrozumieć, że prąd, napięcie, opór, pole magnetyczne i indukcja nie są wyłącznie pojęciami z podręcznika. Można je zmierzyć, zaobserwować i powiązać z urządzeniami, które uczeń zna z codziennego życia.

Osadzenie w podstawie programowej fizyki

Zestaw bardzo dobrze wpisuje się w nauczanie fizyki w szkole podstawowej, szczególnie w działach Elektryczność oraz Magnetyzm. Uczeń powinien rozumieć, czym jest obwód elektryczny, jak mierzy się natężenie prądu i napięcie, jak działa opór oraz jakie są podstawowe związki między prądem elektrycznym a zjawiskami magnetycznymi. Przy użyciu tego zestawu można realizować treści z następujących działów:

Elektryczność — źródło napięcia, odbiornik, przewodnik, obwód zamknięty i otwarty, natężenie prądu, napięcie elektryczne, opór i moc.

Pomiary elektryczne — prawidłowe włączanie amperomierza i woltomierza, odczyt wskazań mierników analogowych, dobór zakresu, zapis wyniku z jednostką.

Prawo Ohma — badanie zależności między natężeniem prądu, napięciem i oporem, w tym praca z reostatem suwakowym 50 Ω.

Połączenia szeregowe i równoległe — porównanie sposobu łączenia elementów oraz wpływu połączeń na pomiar prądu i napięcia.

Magnetyzm — badanie magnesów, igły magnetycznej, pola magnetycznego i kierunku pola poza zwojnicą.

Indukcja elektromagnetyczna — obserwacja warunków powstawania prądu indukowanego podczas ruchu przewodnika w polu magnetycznym.

Metoda naukowa — budowa układu, wykonanie pomiaru, zapis danych, porównanie wyników, wykrywanie błędów i formułowanie wniosków.

Amperomierz i woltomierz — realny pomiar zamiast samego schematu

W zestawie znajdują się amperomierz wskazówkowy klasy 2.5 o zakresach 0,6 A i 3 A oraz woltomierz wskazówkowy klasy 2.5 o zakresach 3 V i 15 V. To bardzo ważne wyposażenie, ponieważ uczniowie mogą uczyć się nie tylko samego pojęcia prądu i napięcia, ale również praktycznego pomiaru. Amperomierz trzeba włączyć szeregowo, a woltomierz równolegle. W realnym układzie ta różnica staje się zrozumiała znacznie szybciej niż na samym rysunku. Praca z miernikiem wskazówkowym dodatkowo uczy odczytywania skali, oceny zakresu, precyzji pomiaru i cierpliwości. To bardzo dobry etap przed przejściem do mierników cyfrowych, ponieważ uczeń widzi fizyczny ruch wskazówki i lepiej rozumie, że pomiar jest procesem, a nie tylko pojawieniem się liczby na ekranie.

Galwanometr — czułe narzędzie do obserwacji indukcji

Zestaw zawiera czuły galwanometr wskazówkowy 300 μA. To element szczególnie ważny przy doświadczeniach z indukcji elektromagnetycznej, ponieważ pozwala zaobserwować niewielkie prądy pojawiające się podczas zmian pola magnetycznego lub ruchu przewodnika. Galwanometr pomaga uczniom zobaczyć coś, co normalnie jest niewidoczne. Gdy w obwodzie pojawia się bardzo mały prąd, wskazówka reaguje. Dzięki temu można wyjaśnić, że prąd indukowany powstaje tylko w określonych warunkach, np. gdy przewodnik porusza się w polu magnetycznym lub gdy zmienia się strumień magnetyczny przez cewkę. To doświadczenie bardzo dobrze pokazuje, skąd biorą się podstawy działania generatorów prądu, prądnic, dynam rowerowych i wielu urządzeń technicznych.

Magnesy i igła magnetyczna — pole magnetyczne widoczne w doświadczeniu

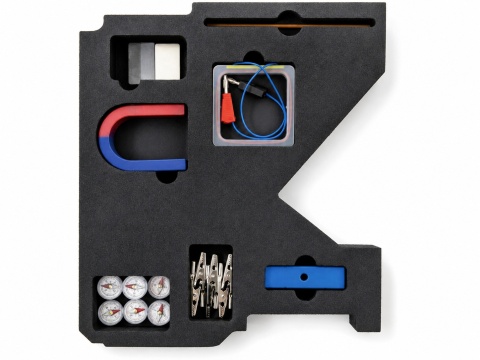

W komplecie znajdują się magnes podkowiasty 80 mm × 65 mm × 10 mm × 20 mm, magnes prostokątny 40 mm × 25 mm × 5 mm oraz igła magnetyczna. Dzięki temu uczniowie mogą badać oddziaływania magnetyczne, kierunek pola magnetycznego, zachowanie igły magnetycznej w pobliżu magnesu oraz wpływ pola magnetycznego na przewodnik i cewkę. To bardzo dobre wprowadzenie do magnetyzmu, ponieważ uczeń widzi, że pole magnetyczne ma kierunek i może oddziaływać na inne elementy układu. W połączeniu z cewką i rdzeniem zestaw pozwala przejść od prostego magnesu do elektromagnetyzmu — czyli zrozumienia, że prąd elektryczny i magnetyzm są ze sobą powiązane.

Cewka, rdzeń i pole magnetyczne zwojnicy

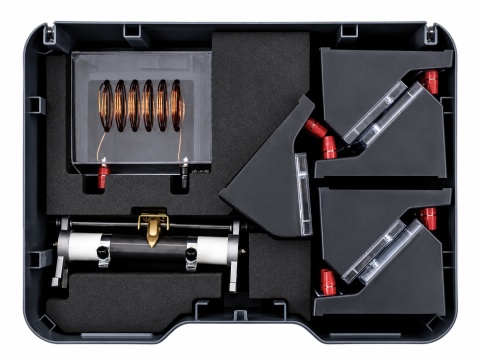

Zestaw zawiera cewkę kwadratową, rdzeń żelazny typu I oraz model cewki. To elementy, które pozwalają omawiać pole magnetyczne zwojnicy, działanie elektromagnesu oraz wpływ rdzenia na właściwości układu. Uczniowie mogą badać kierunek pola magnetycznego poza zwojnicą i obserwować zachowanie igły magnetycznej. Takie doświadczenie jest bardzo cenne, ponieważ pokazuje, że przewodnik z prądem i zwojnica nie są tylko elementami elektrycznymi — mogą wytwarzać pole magnetyczne. To naturalny most między dwoma działami: elektrycznością i magnetyzmem.

Reostat suwakowy 50 Ω — kontrola oporu w obwodzie

W zestawie znajduje się reostat suwakowy 50 Ω. To bardzo ważny element do doświadczeń z zależnością między prądem, napięciem i oporem. Reostat pozwala płynnie zmieniać opór w obwodzie. Dzięki temu uczniowie mogą obserwować, jak zmiana oporu wpływa na natężenie prądu. To praktyczne wprowadzenie do prawa Ohma i do rozumienia, dlaczego rezystory są tak ważne w układach elektrycznych. Dla nauczyciela to wygodne narzędzie do budowania lekcji badawczej: zmieniamy jeden parametr, mierzymy odpowiedź układu i zapisujemy wyniki w tabeli.

Pręt przewodzący i indukcja elektromagnetyczna

W konfiguracji znajduje się pręt przewodzący, który można wykorzystać w doświadczeniach związanych z ruchem przewodnika w polu magnetycznym. Zakres zastosowań zestawu obejmuje badanie warunków powstawania prądu indukowanego, gdy przewodnik porusza się w polu magnetycznym. To jeden z najbardziej wartościowych tematów w fizyce, ponieważ pokazuje zasadę działania wielu urządzeń technicznych — od generatorów po niektóre czujniki i układy elektromechaniczne. Uczniowie mogą obserwować, że samo „istnienie” magnesu nie zawsze wystarcza. Ważny jest ruch, zmiana i sposób ustawienia przewodnika względem pola magnetycznego. To bardzo dobrze rozwija myślenie przyczynowo-skutkowe.

Jakie doświadczenia można wykonać?

Pomiar natężenia prądu amperomierzem Uczniowie włączają amperomierz szeregowo do obwodu i mierzą natężenie prądu. To podstawowe ćwiczenie z pomiarów elektrycznych.

Pomiar napięcia woltomierzem Uczniowie podłączają woltomierz równolegle do badanego elementu lub fragmentu obwodu i mierzą napięcie.

Porównanie roli amperomierza i woltomierza Uczniowie obserwują, że oba mierniki pracują inaczej i muszą być włączane w inny sposób.

Budowa prostego obwodu elektrycznego Zestaw pozwala omówić elementy obwodu, przepływ prądu i warunki działania układu.

Połączenia szeregowe i równoległe Zakres funkcji obejmuje doświadczenia z prostymi obwodami szeregowymi i równoległymi.

Badanie zależności prąd–napięcie–opór Reostat 50 Ω umożliwia zmianę oporu i obserwację wpływu tej zmiany na natężenie prądu.

Wprowadzenie do prawa Ohma Uczniowie mogą mierzyć napięcie i prąd przy różnych wartościach oporu, a następnie analizować zależność między wielkościami.

Pomiar mocy małej żarówki Zakres zastosowań obejmuje doświadczenie pomiaru mocy elektrycznej małej żarówki.

Badanie pola magnetycznego magnesu Magnes podkowiasty, magnes prostokątny i igła magnetyczna pozwalają obserwować kierunek oddziaływania magnetycznego.

Badanie kierunku pola magnetycznego poza zwojnicą Cewka, rdzeń i igła magnetyczna pozwalają sprawdzać kierunek pola magnetycznego związanego ze zwojnicą.

Doświadczenie z galwanometrem Czuły galwanometr 300 μA pozwala obserwować niewielkie prądy pojawiające się w układzie.

Indukcja elektromagnetyczna Uczniowie badają warunki powstawania prądu indukowanego podczas ruchu przewodnika w polu magnetycznym.

Analiza błędów połączeń Nauczyciel może omówić typowe błędy: odwrotne podłączenie miernika, zwarcie, przerwany obwód, zły zakres pomiarowy lub nieprawidłowe ustawienie elementów względem pola magnetycznego.

Korzyści dla nauczyciela

Dla nauczyciela Zestaw do eksperymentów z fizyki elektryczność i magnetyzm II oznacza gotowe stanowisko do prowadzenia jednego z najtrudniejszych, a jednocześnie najbardziej praktycznych działów fizyki. Elektryczność i magnetyzm są dla uczniów często abstrakcyjne, ponieważ prądu i pola magnetycznego nie widać bezpośrednio. Ten zestaw pozwala pokazać je przez działanie układu, wskazanie miernika, ruch igły magnetycznej i reakcję galwanometru. Zestaw ułatwia prowadzenie lekcji krok po kroku: najpierw prosty pomiar prądu i napięcia, potem opór i prawo Ohma, następnie pole magnetyczne zwojnicy, a na końcu indukcja elektromagnetyczna. To naturalna ścieżka od podstaw do bardziej zaawansowanych zjawisk.

Korzyści dla ucznia

Dla ucznia największą wartością jest doświadczenie „na własnych rękach”. Uczeń sam buduje obwód, podłącza miernik, zmienia opór, obserwuje igłę magnetyczną i sprawdza, kiedy pojawia się prąd indukowany. Dzięki temu fizyka przestaje być zbiorem wzorów, a staje się opisem działania rzeczywistego świata. Taki sposób pracy rozwija dokładność, odpowiedzialność, logiczne myślenie, umiejętność pracy w grupie i kompetencje techniczne. Uczeń lepiej rozumie urządzenia, z których korzysta na co dzień: baterie, przewody, żarówki, zasilacze, silniki, generatory, ładowarki, magnesy i układy elektroniczne.

Korzyści dla szkoły

Dla szkoły walizka stanowi praktyczne wyposażenie pracowni fizycznej i STEM. Pozwala zwiększyć liczbę zajęć doświadczalnych, a jednocześnie ułatwia organizację pracy w grupach. Uczniowie mogą wykonywać doświadczenia samodzielnie lub pod kierunkiem nauczyciela, co podnosi jakość kształcenia i wzmacnia zaangażowanie klasy. Zestaw dobrze odpowiada potrzebom nowoczesnej edukacji: uczy przez doświadczenie, rozwija kompetencje techniczne, pokazuje związki fizyki z codziennością i przygotowuje uczniów do dalszej nauki przedmiotów ścisłych oraz technicznych.

Praktyczne porady użycia

Najlepiej stosować zestaw jako stanowisko dla 2–4 uczniów. Przed zajęciami warto przygotować kartę pracy z miejscem na schemat obwodu, tabelę wyników, jednostki i wnioski. Przy pierwszych ćwiczeniach dobrze zacząć od amperomierza i woltomierza, aby uczniowie opanowali podstawowe zasady pomiaru. Następnie można wprowadzić reostat i badać zależność prądu od oporu. Po opanowaniu obwodów warto przejść do części magnetycznej: magnesów, igły magnetycznej, cewki i galwanometru. Przed każdym uruchomieniem układu należy sprawdzić poprawność połączeń, dobór zakresu miernika i brak zwarcia. Przy doświadczeniach z indukcją warto zwrócić uwagę, że liczy się ruch przewodnika, kierunek ruchu oraz ustawienie względem pola magnetycznego.
