Zestaw do badania wrzenia wody i stygnięcia gorącej wody,zmiana temperatury wody podczas ogrzewania, wrzenia oraz chłodzenia.

TP4012 Law of Boiling (Cooling of Hot Water) Demonstrator — jedno stanowisko do badania wrzenia i stygnięcia wody

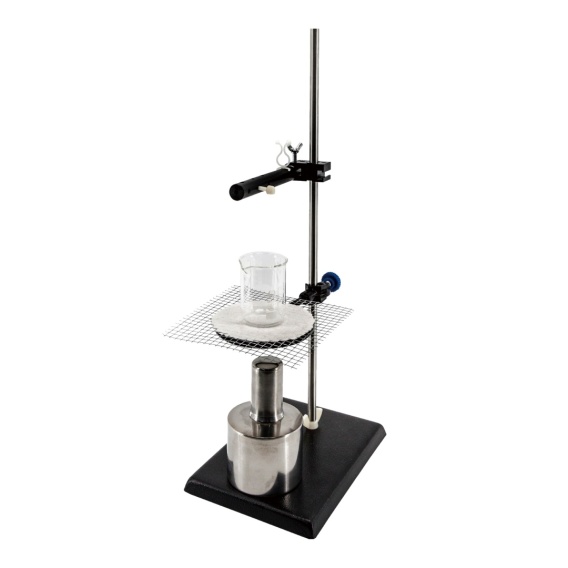

Law of Boiling (Cooling of Hot Water) Demonstrator TP4012 / Zestaw do badania wrzenia wody i stygnięcia gorącej wody to zestaw dydaktyczny do doświadczeń z temperaturą, ciepłem, wrzeniem, parowaniem oraz chłodzeniem cieczy. W Copyservice Sklep Multimedia polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej, przyrodniczej, chemicznej i STEM, ponieważ pozwala przeprowadzić dwa ważne doświadczenia na jednym uporządkowanym stanowisku: badanie wrzenia wody oraz badanie prawa stygnięcia gorącej wody. Zestaw został przygotowany do doświadczeń typu „zimne i gorące”, czyli do obserwacji zmian temperatury wody przed wrzeniem, w czasie wrzenia oraz podczas późniejszego chłodzenia. W skład stanowiska wchodzą m.in. statyw, bezpieczny palnik spirytusowy, uchwyt czujnika temperatury, pierścień, siatka i zlewka. Największą wartością dydaktyczną TP4012 jest to, że uczniowie mogą obserwować cały przebieg procesu cieplnego na wykresie. Widzą, że temperatura wody podczas ogrzewania rośnie, podczas wrzenia może utrzymywać się blisko stałej wartości, a podczas chłodzenia nie spada równomiernie, lecz zależy od różnicy temperatur między gorącą wodą a otoczeniem.

Do czego służy zestaw TP4012?

Zestaw TP4012 służy do badania wrzenia wody oraz stygnięcia gorącej wody. Umożliwia rejestrowanie temperatury w czasie i analizę krzywej ogrzewania, wrzenia oraz chłodzenia. Dzięki temu uczeń może zobaczyć, że temperatura nie jest tylko pojedynczym odczytem z termometru, ale wielkością, którą można śledzić, porównywać i przedstawiać na wykresie. W praktyce szkolnej zestaw można wykorzystać do omawiania: temperatury i jej pomiaru, ogrzewania wody, wrzenia, parowania, powstawania pęcherzyków pary wodnej, stałości temperatury podczas wrzenia, chłodzenia gorącej wody, prawa stygnięcia, wymiany ciepła z otoczeniem, krzywej ogrzewania i chłodzenia, analizy danych w tabelach i na wykresach, różnicy między obserwacją jakościową a pomiarem ilościowym. To bardzo dobre stanowisko do pokazania uczniom, że zjawiska znane z życia codziennego — gotowanie wody i stygnięcie napoju — można badać naukowo, z pomiarem, tabelą, wykresem i wnioskami.

Dlaczego warto badać wrzenie i chłodzenie wody na jednym zestawie?

Wrzenie i stygnięcie to dwa procesy, które świetnie się uzupełniają. Podczas ogrzewania dostarczamy wodzie energię, a podczas chłodzenia woda oddaje energię do otoczenia. Uczeń może więc prześledzić cały cykl: od wody o temperaturze pokojowej, przez ogrzewanie i wrzenie, aż po stopniowy powrót temperatury do wartości zbliżonej do temperatury otoczenia. To pomaga zrozumieć, że energia cieplna nie znika. W czasie ogrzewania jest dostarczana przez palnik, w czasie wrzenia jest wykorzystywana do przemiany cieczy w parę, a w czasie stygnięcia jest przekazywana do otaczającego powietrza, naczynia i stanowiska. TP4012 pozwala połączyć fizykę z codziennością. Uczniowie mogą zrozumieć, dlaczego woda w czajniku nie ogrzewa się w nieskończoność, dlaczego wrząca woda ma określoną temperaturę w danych warunkach oraz dlaczego gorąca herbata na początku stygnie szybko, a później coraz wolniej.

Badanie wrzenia wody

Pierwszym podstawowym doświadczeniem jest badanie wrzenia. Woda w zlewce jest ogrzewana palnikiem spirytusowym, a czujnik temperatury rejestruje zmianę temperatury w czasie. Uczniowie mogą obserwować kolejne etapy: wzrost temperatury, pojawianie się drobnych pęcherzyków, intensywniejszy ruch cieczy i pełne wrzenie. Najważniejszy wniosek pojawia się na wykresie. Podczas ogrzewania temperatura wzrasta, ale po rozpoczęciu wrzenia dalsze dostarczanie energii nie musi powodować dalszego szybkiego wzrostu temperatury cieczy. Energia jest wtedy zużywana na przemianę fazową — przechodzenie wody w parę wodną. To bardzo czytelny sposób na wyjaśnienie, czym różni się ogrzewanie cieczy od wrzenia. Uczeń widzi pęcherzyki, obserwuje parę wodną, odczytuje temperaturę i rozumie, że wrzenie jest przemianą fizyczną zachodzącą w całej objętości cieczy, a nie tylko na powierzchni.

Badanie prawa stygnięcia gorącej wody

Drugim kluczowym doświadczeniem jest badanie stygnięcia gorącej wody. Po zakończeniu ogrzewania uczniowie mogą nadal rejestrować temperaturę i obserwować, jak woda oddaje ciepło do otoczenia. Na początku różnica temperatur między gorącą wodą a otoczeniem jest duża, dlatego temperatura spada szybciej. Z czasem woda jest coraz chłodniejsza, różnica temperatur maleje, a tempo chłodzenia staje się coraz mniejsze. Taki przebieg bardzo dobrze wprowadza pojęcie prawa stygnięcia. Dzięki TP4012 uczniowie mogą zobaczyć, że stygnięcie nie jest procesem liniowym. Wykres nie musi być prostą opadającą linią. Jest to ważna obserwacja, która pomaga zrozumieć wymianę ciepła i zależność tempa chłodzenia od różnicy temperatur.

Czujnik temperatury — bezpieczny, czytelny i wygodny pomiar

Zestaw pracuje z czujnikiem temperatury, który umożliwia bezpieczne i wygodne rejestrowanie zmian temperatury. Czujnik jest mocowany w uchwycie, dzięki czemu nie trzeba trzymać go ręcznie nad gorącą wodą. To zwiększa bezpieczeństwo i poprawia powtarzalność pomiaru. Dla nauczyciela to duża wygoda organizacyjna. Stanowisko można przygotować w sposób stabilny, a uczniowie mogą obserwować dane w czasie rzeczywistym. Dla ucznia to jasny sygnał, że pomiar wymaga poprawnego ustawienia sondy, utrzymania jej w odpowiednim miejscu oraz unikania przypadkowego dotykania dna lub ścianek zlewki. W materiałach produktowych podkreślono, że czujnik temperatury jest rozwiązaniem bezpieczniejszym i odporniejszym niż klasyczne kruche termometry szklane, a dane mogą być prezentowane na iPadzie, tablecie Android i terminalu Windows.

Oprogramowanie i automatyczna krzywa temperatury

Dużą zaletą TP4012 jest możliwość pracy z oprogramowaniem, które automatycznie generuje krzywą zmian temperatury. Dzięki temu uczniowie mogą od razu zobaczyć przebieg doświadczenia na wykresie, bez ręcznego przepisywania wszystkich wyników.

W praktyce oznacza to, że lekcja nie kończy się na pokazie gotującej się wody. Uczniowie mogą pracować z danymi: wskazać etap ogrzewania, moment wrzenia, początek chłodzenia, szybki spadek temperatury i późniejsze łagodniejsze stygnięcie. To bardzo dobrze rozwija umiejętność interpretacji wykresów. Uczniowie uczą się, że wykres nie jest dodatkiem do doświadczenia, ale jego ważnym wynikiem. Na jego podstawie można wyciągać wnioski, porównywać serie i analizować przebieg zjawiska.

Jakie doświadczenia można wykonać?

Badanie ogrzewania wody przed wrzeniem Uczniowie ogrzewają wodę i rejestrują temperaturę w czasie. Mogą wskazać odcinek wykresu, na którym temperatura rośnie, oraz określić tempo ogrzewania.

Obserwacja zjawiska wrzenia Podczas ogrzewania uczniowie obserwują powstawanie pęcherzyków, ruch cieczy i pojawianie się pary wodnej. To doświadczenie pomaga odróżnić wrzenie od zwykłego parowania.

Wyznaczanie temperatury wrzenia w warunkach szkolnych Uczniowie mogą odczytać z wykresu temperaturę, przy której woda zaczyna intensywnie wrzeć. Następnie mogą porównać wynik z wartością oczekiwaną i omówić wpływ warunków doświadczenia.

Stałość temperatury podczas wrzenia To jedno z najważniejszych doświadczeń. Uczniowie obserwują, że po rozpoczęciu wrzenia temperatura cieczy może utrzymywać się blisko stałej wartości, mimo dalszego dostarczania energii.

Badanie stygnięcia gorącej wody Po zakończeniu ogrzewania uczniowie rejestrują spadek temperatury w czasie. Wykres pozwala zauważyć, że początkowo woda stygnie szybciej, a później wolniej.

Prawo stygnięcia gorącej wody Uczniowie analizują zależność tempa chłodzenia od różnicy temperatur między wodą a otoczeniem. To dobre wprowadzenie do modelowania procesów cieplnych.

Porównanie krzywej ogrzewania i chłodzenia Na jednym doświadczeniu można pokazać dwa przebiegi: wzrost temperatury podczas ogrzewania i spadek temperatury podczas chłodzenia. Uczniowie porównują kształt obu krzywych.

Wpływ objętości wody na czas ogrzewania i chłodzenia W wariancie rozszerzonym można porównać próbki o różnych objętościach. Większa ilość wody wymaga więcej energii do ogrzania i zwykle dłużej stygnie.

Wpływ przykrycia naczynia na stygnięcie Uczniowie mogą porównać chłodzenie wody w naczyniu otwartym i częściowo przykrytym. To dobre doświadczenie do rozmowy o ograniczaniu strat ciepła.

Wpływ mieszania na temperaturę wody Delikatne mieszanie może wyrównywać temperaturę w całej objętości cieczy. Uczniowie mogą porównać pomiar w wodzie pozostawionej bez mieszania i w wodzie delikatnie ujednoliconej.

Analiza błędów pomiarowych Doświadczenie pozwala omówić położenie czujnika, bezwładność cieplną sondy, straty ciepła do otoczenia, intensywność płomienia, ilość wody i warunki w pracowni.

Projekt STEM — cyfrowy raport z procesu ogrzewania i chłodzenia Uczniowie mogą przygotować pełne badanie: zaplanować pomiar, zebrać dane, narysować wykres, zaznaczyć etapy procesu i opisać, jak energia przepływa między wodą a otoczeniem.

Zastosowanie w fizyce, chemii, przyrodzie i STEM

Law of Boiling (Cooling of Hot Water) Demonstrator TP4012 szczególnie dobrze sprawdza się w fizyce przy omawianiu temperatury, ciepła, wrzenia, parowania, chłodzenia, przemian fazowych i wymiany energii. W chemii zestaw pomaga wyjaśnić stany skupienia, właściwości wody, przemiany fizyczne, skraplanie pary wodnej i różnicę między zmianą fizyczną a reakcją chemiczną. W edukacji przyrodniczej TP4012 dobrze łączy się z tematami dotyczącymi obiegu wody, parowania z powierzchni zbiorników, skraplania, pogody oraz roli temperatury w procesach zachodzących w środowisku. W edukacji STEM zestaw pozwala pracować w pełnym modelu badawczym: pytanie, hipoteza, doświadczenie, pomiar, wykres, analiza i wniosek. Uczniowie nie tylko obserwują wodę, ale uczą się opisywać jej zachowanie danymi.

Współpraca z SenseDisc Pro i iLab V12.0

TP4012 bardzo dobrze uzupełnia system SenseDisc Pro, ponieważ głównym pomiarem w doświadczeniu jest temperatura. W typowym stanowisku zestaw odpowiada za ogrzewanie i chłodzenie wody, a czujnik temperatury SenseDisc Pro rejestruje przebieg zmian w czasie. Do doświadczeń szczególnie przydatne są: czujnik temperatury, szybki czujnik temperatury oraz termopara. Przy bardziej rozbudowanych zajęciach można użyć kilku czujników temperatury, aby porównać różne punkty w cieczy albo różne próbki wody. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy temperatury w funkcji czasu, porównywać krzywe ogrzewania i chłodzenia, wyznaczać tempo zmian oraz przygotowywać raporty z doświadczeń. Takie stanowisko dobrze wpisuje się w konfiguracje SenseDisc Pro Physics, Chemistry, Biology & Chemistry, Environment & Ecology oraz Advanced.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP4012 Law of Boiling (Cooling of Hot Water) Demonstrator oznacza gotowe stanowisko do dwóch klasycznych, ale bardzo ważnych doświadczeń: wrzenia wody i chłodzenia gorącej wody. Zestaw jest prosty w obsłudze, praktyczny i dobrze dopasowany do pracy z czujnikiem temperatury. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi, że podczas ogrzewania temperatura rośnie, podczas wrzenia energia jest związana z przemianą fazową, a podczas chłodzenia temperatura spada według charakterystycznego przebiegu, zależnego od różnicy temperatur. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, chemicznej, przyrodniczej i STEM. Zestaw łączy klasyczne doświadczenie z nowoczesnym pomiarem cyfrowym, dzięki czemu dobrze sprawdza się zarówno jako pokaz nauczycielski, jak i ćwiczenie uczniowskie.

Bezpieczeństwo i prawidłowe użytkowanie

TP4012 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Podczas doświadczenia pracujemy z otwartym płomieniem, gorącą wodą, parą wodną i rozgrzanymi elementami metalowymi, dlatego trzeba zachować szczególną ostrożność.

Przed rozpoczęciem pracy należy stabilnie ustawić statyw, pierścień, siatkę i zlewkę. Palnik spirytusowy powinien być napełniany, zapalany i gaszony przez nauczyciela albo pod jego bezpośrednim nadzorem. Nie należy pochylać się nad parą ani dotykać gorącej zlewki, siatki i pierścienia. Czujnik temperatury należy zamocować stabilnie, tak aby nie uderzał o dno ani ścianki zlewki. Po zakończeniu doświadczenia trzeba zgasić palnik, odczekać do ostygnięcia elementów, wylać wodę dopiero po bezpiecznym schłodzeniu i osuszyć stanowisko.
