Walizka eksperymentów z fizyki, elektryczność i magnetyzm,

Walizka eksperymentów z fizyki — elektryczność i magnetyzm w działaniu

Walizka eksperymentów z fizyki, elektryczność i magnetyzm to praktyczny zestaw edukacyjny do realizacji doświadczeń z podstaw elektryczności, obwodów elektrycznych, pomiarów elektrycznych oraz wybranych zagadnień magnetyzmu i elektromagnetyzmu. W naszej ofercie polecam go szkołom, które chcą prowadzić fizykę w sposób bardziej doświadczalny, techniczny i angażujący dla ucznia. Zestaw jest przeznaczony przede wszystkim do fizyki w klasach VII–VIII szkoły podstawowej, ale sprawdzi się również w pracowniach przyrodniczych, zajęciach STEM, kołach technicznych, zajęciach wyrównawczych i pokazach prowadzonych w ośrodkach dydaktycznych. Jego największą zaletą jest to, że pozwala uczniom zbudować realny obwód, zmierzyć wielkości elektryczne i zobaczyć, jak teoria z podręcznika przekłada się na działanie żarówki, przewodów, źródła zasilania, rezystora i miernika. Walizka została przygotowana do symulowania i demonstrowania doświadczeń z pomiarem prądu, pomiarem napięcia, połączeniami szeregowymi i równoległymi, zależnością prądu od napięcia i oporu, kierunkiem pola magnetycznego wokół zwojnicy, warunkami powstawania prądu indukowanego oraz pomiarem mocy elektrycznej małej żarówki.

Do czego służy zestaw?

Zestaw służy do praktycznego wprowadzania uczniów w świat elektryczności i magnetyzmu. Dzięki niemu można przejść od prostego pytania „dlaczego żarówka świeci?” do bardziej uporządkowanej analizy: jak płynie prąd, gdzie podłączyć amperomierz, gdzie woltomierz, czym różni się obwód szeregowy od równoległego, jak opór wpływa na natężenie prądu i jak zmierzyć moc odbiornika. W praktyce szkolnej zestaw można wykorzystać do: budowy prostych obwodów elektrycznych, badania działania wyłącznika, porównania połączeń szeregowych i równoległych, pomiaru natężenia prądu amperomierzem, pomiaru napięcia woltomierzem, sprawdzania zależności między napięciem, natężeniem i oporem, badania wpływu różnych rezystorów na pracę obwodu, pomiaru mocy małej żarówki, wprowadzenia do prawa Ohma, omówienia kierunku pola magnetycznego wokół zwojnicy, badania warunków indukcji elektromagnetycznej, ćwiczenia poprawnego rysowania i odczytywania schematów elektrycznych. To zestaw, który bardzo dobrze pokazuje uczniom, że elektryczność nie jest abstrakcyjnym działem fizyki. Jest obecna w oświetleniu, bateriach, latarkach, ładowarkach, silnikach, przewodach, przełącznikach i urządzeniach codziennego użytku.

Osadzenie w podstawie programowej fizyki

Walizka bardzo dobrze wpisuje się w nauczanie fizyki w szkole podstawowej, szczególnie w działach związanych z elektrycznością i magnetyzmem. Uczeń powinien nie tylko znać pojęcia prądu, napięcia, oporu i mocy, ale również umieć zbudować prosty obwód, rozpoznać jego elementy, wykonać pomiar i zapisać wynik z jednostką. Zestaw wspiera realizację treści z działów:

Elektryczność — źródło napięcia, odbiornik, przewody, wyłącznik, żarówka, obwód zamknięty i otwarty.

Pomiary elektryczne — pomiar natężenia prądu amperomierzem, pomiar napięcia woltomierzem, poprawne włączanie mierników do obwodu.

Połączenia szeregowe i równoległe — porównanie sposobu łączenia elementów, obserwacja działania żarówek i analiza przepływu prądu.

Prawo Ohma i opór elektryczny — badanie zależności między natężeniem prądu, napięciem i rezystancją z wykorzystaniem rezystorów 5 Ω, 10 Ω, 20 Ω i 50 Ω.

Moc elektryczna — pomiar mocy małej żarówki na podstawie napięcia i natężenia prądu.

Magnetyzm i elektromagnetyzm — wprowadzenie do kierunku pola magnetycznego poza zwojnicą oraz warunków powstawania prądu indukowanego podczas ruchu przewodnika w polu magnetycznym.

Obwód elektryczny — od schematu do działającego układu

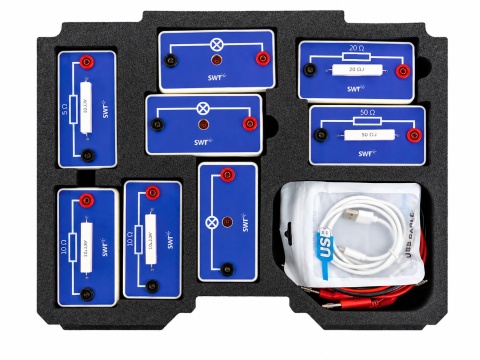

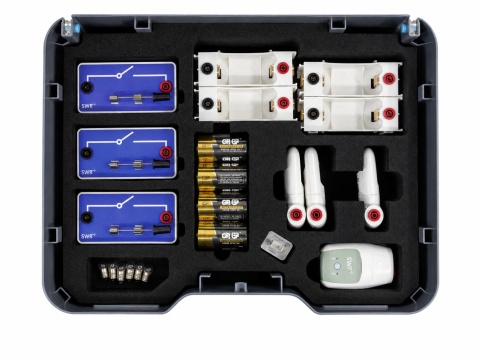

Najważniejszym zadaniem tego zestawu jest pokazanie uczniom, jak zbudować działający obwód elektryczny. W skład kompletu wchodzą: wyłącznik, bateria 1,5 V typu D, koszyk bateryjny, przewody, żarówki, oprawka i rezystory. Uczeń może najpierw złożyć prosty obwód z baterią, wyłącznikiem i żarówką, a następnie sprawdzić, kiedy żarówka świeci, a kiedy obwód jest przerwany. To bardzo ważny etap, ponieważ pozwala zrozumieć pojęcie obwodu zamkniętego i otwartego. Dopiero później warto wprowadzać mierniki, rezystory i bardziej złożone połączenia. Dzięki pracy z realnym układem uczeń szybciej zauważa, że każdy przewód ma znaczenie, źródło zasilania ma bieguny, żarówka jest odbiornikiem, a wyłącznik kontroluje przepływ prądu.

Połączenia szeregowe i równoległe

Walizka umożliwia wykonywanie doświadczeń z prostymi połączeniami szeregowymi i równoległymi. To jeden z najważniejszych tematów w szkole podstawowej, ponieważ uczniowie często widzą schematy, ale dopiero własnoręczne zbudowanie układu pozwala zrozumieć różnicę. W połączeniu szeregowym elementy znajdują się jeden za drugim, a prąd płynie jedną drogą. W połączeniu równoległym powstają osobne gałęzie obwodu. Uczniowie mogą porównać działanie żarówek i sprawdzić, co dzieje się po przerwaniu jednej części obwodu. To doświadczenie ma bardzo praktyczne znaczenie. Pozwala wytłumaczyć, dlaczego instalacje domowe nie są budowane jak prosty obwód szeregowy oraz dlaczego awaria jednego odbiornika nie powinna wyłączać wszystkich pozostałych.

Pomiar natężenia prądu amperomierzem

Zestaw pozwala realizować doświadczenie pomiaru natężenia prądu amperomierzem. To ćwiczenie uczy jednej z najważniejszych zasad pomiaru elektrycznego: amperomierz włączamy szeregowo z elementem, przez który płynie prąd. Uczniowie mogą zmierzyć prąd w prostym obwodzie z żarówką, a następnie porównać wynik po zmianie rezystora. Dzięki temu widzą, że natężenie prądu nie jest wartością „przypadkową”, ale zależy od napięcia zasilania i oporu obwodu. Takie ćwiczenie rozwija dokładność techniczną. Uczeń musi prawidłowo podłączyć przewody, dobrać miejsce pomiaru i zapisać wynik z jednostką.

Pomiar napięcia woltomierzem

Drugim podstawowym pomiarem jest pomiar napięcia woltomierzem. Uczniowie uczą się, że woltomierz podłączamy równolegle do elementu lub fragmentu obwodu, którego napięcie chcemy zmierzyć. To bardzo dobrze porządkuje różnicę między napięciem a natężeniem prądu. Amperomierz „wstawiamy w drogę prądu”, a woltomierz przykładamy do dwóch punktów obwodu. Realne doświadczenie pomaga uniknąć typowego błędu: mylenia sposobu podłączania mierników. Przy pracy z zestawem można również wprowadzić pojęcia biegunowości, zakresu pomiarowego i poprawnego zapisu jednostek: amperów i woltów.

Prawo Ohma — zależność między prądem, napięciem i oporem

W skład zestawu wchodzą rezystory stałe: 5 Ω, 10 Ω, 20 Ω i 50 Ω. Dzięki nim można prowadzić doświadczenia pokazujące zależność między napięciem, natężeniem prądu i oporem. Uczniowie mogą zbudować obwód z rezystorem, zmierzyć natężenie prądu i napięcie, a następnie porównać wyniki dla różnych rezystancji. To bardzo dobre wprowadzenie do prawa Ohma. Widać, że przy tym samym źródle zasilania większy opór ogranicza przepływ prądu. Takie doświadczenie łączy fizykę z matematyką. Uczeń wykonuje pomiar, zapisuje tabelę, porównuje wartości i wyciąga wniosek. Dzięki temu wzór nie jest oderwany od rzeczywistości, ale staje się opisem wyniku pomiarowego.

Moc elektryczna małej żarówki

Zestaw pozwala wykonać doświadczenie pomiaru mocy elektrycznej małej żarówki. To bardzo praktyczne ćwiczenie, ponieważ uczniowie znają pojęcie mocy z żarówek, ładowarek, zasilaczy i urządzeń domowych. W doświadczeniu można zmierzyć napięcie na żarówce i natężenie prądu płynącego przez żarówkę, a następnie obliczyć moc. Uczniowie widzą, że moc nie jest tylko liczbą na opakowaniu, ale wielkością wynikającą z pracy obwodu. Dodatkowo zestaw zawiera dwie żarówki: 1,5 V / 0,3 A / φ9 mm / gwint oraz 6,2 V / 0,5 A / φ9 mm / gwint, co pozwala porównać ich parametry i omówić dopasowanie odbiornika do źródła zasilania.

Magnetyzm i indukcja elektromagnetyczna

Zakres zastosowań zestawu obejmuje badanie kierunku pola magnetycznego poza zwojnicą oraz badanie warunków powstawania prądu indukowanego, gdy przewodnik porusza się w polu magnetycznym. To ważne rozszerzenie działu elektryczności. Uczniowie mogą zrozumieć, że prąd elektryczny i magnetyzm są ze sobą powiązane. Przepływ prądu może wiązać się z polem magnetycznym, a ruch przewodnika w polu magnetycznym może prowadzić do powstania prądu indukowanego. W szkole podstawowej takie doświadczenia najlepiej prowadzić jako pokaz lub ćwiczenie kierowane przez nauczyciela, ponieważ wymagają uporządkowanego układu i dokładnej obserwacji.

Jakie doświadczenia można wykonać?

Budowa prostego obwodu elektrycznego Uczniowie łączą baterię, wyłącznik, przewody i żarówkę. Sprawdzają, kiedy obwód działa i kiedy jest przerwany.

Działanie wyłącznika Wyłącznik pozwala pokazać, że prąd płynie tylko wtedy, gdy obwód jest zamknięty.

Połączenie szeregowe Uczniowie budują układ, w którym elementy są połączone jeden za drugim, i obserwują działanie obwodu.

Połączenie równoległe Uczniowie budują układ z gałęziami równoległymi i porównują jego działanie z połączeniem szeregowym.

Pomiar natężenia prądu amperomierzem Uczniowie uczą się prawidłowego włączania amperomierza szeregowo.

Pomiar napięcia woltomierzem Uczniowie ćwiczą podłączanie woltomierza równolegle do badanego elementu.

Badanie zależności prądu od napięcia i oporu Z wykorzystaniem rezystorów 5 Ω, 10 Ω, 20 Ω i 50 Ω można porównywać wpływ rezystancji na prąd w obwodzie.

Wprowadzenie do prawa Ohma Uczniowie mierzą napięcie i prąd, a następnie obliczają lub porównują opór.

Pomiar mocy małej żarówki Uczniowie mierzą napięcie i natężenie prądu, a następnie obliczają moc żarówki.

Porównanie dwóch żarówek Zestaw zawiera żarówki o różnych parametrach, co pozwala omówić dopasowanie napięcia zasilania i odbiornika.

Kierunek pola magnetycznego poza zwojnicą Doświadczenie pozwala wprowadzić związek między prądem elektrycznym a polem magnetycznym.

Powstawanie prądu indukowanego Uczniowie badają, w jakich warunkach ruch przewodnika w polu magnetycznym może powodować powstanie prądu.

Analiza błędów połączeń Nauczyciel może pokazać typowe błędy: przerwany obwód, zwarcie, pomylone bieguny, nieprawidłowe włączenie miernika.

Korzyści dla nauczyciela

Dla nauczyciela Walizka eksperymentów z fizyki, elektryczność i magnetyzm oznacza szybkie przygotowanie stanowisk do jednego z najważniejszych działów fizyki w szkole podstawowej. Zamiast omawiać obwody wyłącznie na schematach, można rozdać zestawy grupom i prowadzić lekcję opartą na działaniu. Zestaw ułatwia stopniowanie trudności. Najpierw prosty obwód z żarówką, potem wyłącznik, następnie pomiar prądu i napięcia, później rezystory, połączenia szeregowe i równoległe, a na końcu moc i wybrane zagadnienia elektromagnetyzmu.

Korzyści dla ucznia

Dla ucznia największą korzyścią jest zrozumienie przez praktykę. Uczeń sam łączy przewody, obserwuje świecenie żarówki, mierzy prąd, mierzy napięcie i sprawdza, co zmienia rezystor. Dzięki temu pojęcia takie jak prąd, napięcie, opór czy moc stają się znacznie bardziej konkretne. Zestaw rozwija również kompetencje techniczne: czytanie schematów, poprawne łączenie elementów, bezpieczna praca z obwodem, dokładność, analiza błędów i współpraca w grupie.

Korzyści dla szkoły

Dla szkoły walizka jest praktycznym wyposażeniem pracowni fizycznej i STEM. Pozwala zwiększyć liczbę zajęć doświadczalnych, przygotować stanowiska grupowe i podnieść jakość nauczania działu elektryczności. Uczniowie spotykają elektryczność każdego dnia. Dzięki temu zestawowi mogą lepiej zrozumieć zjawiska obecne w ich otoczeniu: działanie baterii, żarówki, przełącznika, przewodu, oporu, miernika, źródła zasilania i urządzeń elektrycznych.

Praktyczne porady użycia

Najlepiej stosować zestaw jako stanowisko dla 2–4 uczniów. Przed pierwszą lekcją warto przygotować karty pracy z prostym schematem obwodu, tabelą pomiarową i miejscem na wnioski. Przy pierwszych ćwiczeniach dobrze zacząć od prostego obwodu z jedną żarówką. Dopiero po upewnieniu się, że uczniowie rozumieją obwód zamknięty i otwarty, warto wprowadzić amperomierz i woltomierz. Następnie można przejść do rezystorów i porównań. Przed podłączeniem zasilania należy zawsze sprawdzić poprawność połączeń. Uczniowie powinni pracować wyłącznie na bezpiecznym napięciu szkolnym i pod nadzorem nauczyciela. Po zakończeniu pracy przewody należy uporządkować, żarówki zabezpieczyć, a rezystory odłożyć do właściwych miejsc.
