Uniwersalne Wejście SenseDisc

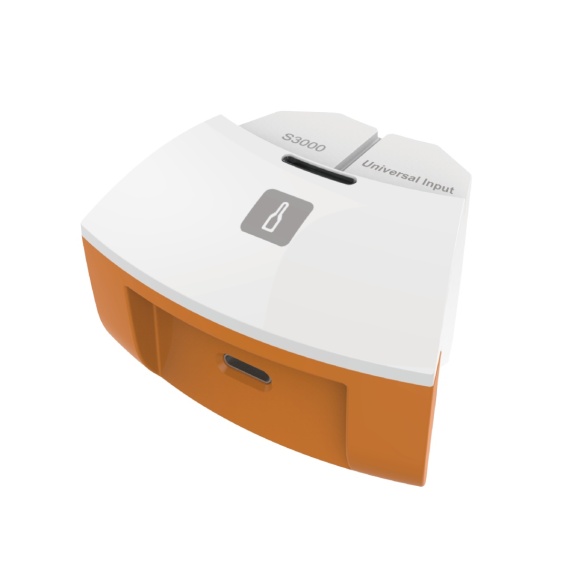

S3000 Universal Input — uniwersalne wejście do wybranych czujników SenseDisc

S3000 Universal Input / Uniwersalne Wejście SenseDisc to moduł interfejsowy z serii SenseDisc, przeznaczony do podłączania czujników, które wymagają dodatkowego uniwersalnego wejścia pomiarowego. W Sklep Multimedia polecamy go jako niezbędny element konfiguracji wielu zestawów edukacyjnych SenseDisc Pro, ponieważ bez niego część sond nie może zostać prawidłowo podłączona do stacji bazowej. Najważniejszą funkcją S3000 jest pośredniczenie między stacją SenseDisc Pro a wybranym czujnikiem właściwym. Producent SWR opisuje moduł jako Universal Input, typ S3000, z portem Lightning, używany do podłączania m.in. czujnika ciśnienia względnego, czujnika oddychania, czujnika wilgotności, czujnika CO₂, fotobramki, czujnika siły i innych kompatybilnych modułów. W praktyce oznacza to, że S3000 jest elementem organizującym pracę całego stanowiska pomiarowego. Nie zastępuje czujnika siły, fotobramki, CO₂ czy wilgotności, ale umożliwia ich poprawną współpracę ze stacją SenseDisc Pro i oprogramowaniem iLab V12.0.

Do czego służy moduł S3000?

Moduł S3000 służy do podłączania czujników wymagających uniwersalnego wejścia. Jego zadaniem jest zapewnienie komunikacji między sondą pomiarową a systemem SenseDisc Pro. Dzięki temu nauczyciel może korzystać z czujników specjalistycznych, które nie są podłączane bezpośrednio jako samodzielne moduły Lightning, lecz pracują właśnie przez S3000. W praktyce dydaktycznej S3000 jest potrzebny m.in. przy doświadczeniach z mechaniki, fizjologii, środowiska, gazów, ciśnienia, wilgotności i pomiarów czasowych. W kartach produktowych poszczególnych modułów często pojawia się informacja, że dany czujnik współpracuje z SenseDisc właśnie przez uniwersalne wejście S3000. Przykładem jest fotobramka S0016, która według opisu produktowego Sklep Multimedia jest kompatybilna z SenseDisc przez uniwersalne wejście S3000. S3000 warto traktować jako element bazowy, który zwiększa elastyczność całego zestawu. Jeśli szkoła planuje korzystać z czujników takich jak fotobramka, czujnik siły, czujnik oddychania, wybrane czujniki gazowe albo sondy środowiskowe, moduł S3000 może być konieczny do zbudowania kompletnego stanowiska pomiarowego.

Moduł pośredniczący, a nie samodzielny sensor

W przypadku S3000 szczególnie ważne jest poprawne nazewnictwo. Nie jest to czujnik temperatury, napięcia, ciśnienia ani gazu. Jest to uniwersalne wejście pomiarowe, czyli moduł pośredniczący. Dlatego w jego specyfikacji nie podaje się typowego zakresu pomiarowego, dokładności ani rozdzielczości dla jednej wielkości fizycznej. Karta SWR wskazuje przy S3000 pola Accuracy, Range i Resolution jako niewypełnione, ponieważ parametry pomiaru zależą od czujnika podłączonego do tego wejścia, a nie od samego modułu S3000. To warto jasno pokazać klientowi na stronie produktu. S3000 jest kupowany nie dlatego, że sam mierzy konkretną wielkość, ale dlatego, że umożliwia pracę wielu innych modułów SenseDisc. Dzięki temu pomaga uniknąć nieporozumień przy konfiguracji zestawów edukacyjnych.

Jak działa S3000 w zestawie SenseDisc Pro?

Sposób pracy jest prosty. Najpierw należy podłączyć S3000 Universal Input do dowolnego portu stacji SenseDisc Pro. Następnie do modułu S3000 podłącza się czujnik, który wymaga uniwersalnego wejścia — na przykład fotobramkę, czujnik siły, czujnik oddychania, czujnik wilgotności, czujnik CO₂ lub inny kompatybilny moduł. SWR wprost opisuje taką procedurę: Universal Input należy podłączyć do dowolnego portu SenseDisc, a następnie podłączyć czujnik wymagający uniwersalnego wejścia, aby zbierać dane. Po poprawnym podłączeniu system SenseDisc Pro może odbierać dane z właściwego czujnika i prezentować je na ekranie stacji bazowej. Dane mogą być następnie analizowane w oprogramowaniu iLab V12.0 jako wartości liczbowe, wykresy lub tabele — w zależności od typu podłączonego sensora. W praktyce S3000 działa więc jak „bramka” lub „adapter” dla określonych modułów pomiarowych. Dzięki temu system SenseDisc Pro może obsługiwać szerszą grupę czujników niż tylko te, które mają bezpośredni interfejs do stacji.

Dlaczego S3000 jest ważny w kompletowaniu zestawów?

W wielu pracowniach szkolnych zakup czujników odbywa się etapami. Najpierw szkoła wybiera stację bazową SenseDisc Pro, następnie zestaw podstawowych modułów, a później rozbudowuje pracownię o czujniki do fizyki, biologii, chemii, ekologii lub STEM. W takim modelu S3000 jest bardzo ważny, ponieważ część czujników specjalistycznych może wymagać właśnie tego uniwersalnego wejścia. Brak S3000 może oznaczać, że wybrany czujnik nie będzie mógł być użyty w praktyce, mimo że jest zgodny z systemem SenseDisc. Dlatego przy sprzedaży warto jasno informować, które moduły wymagają uniwersalnego wejścia i czy S3000 jest już zawarty w danym zestawie. Dla nauczyciela oznacza to większą pewność podczas planowania doświadczeń. Mając S3000, można swobodniej korzystać z czujników wymagających interfejsu pośredniczącego i łatwiej budować stanowiska wieloczujnikowe.

Zastosowanie w fizyce, biologii, chemii, geografii i STEM

S3000 Universal Input ma zastosowanie wszędzie tam, gdzie wybrany czujnik SenseDisc wymaga uniwersalnego wejścia. W fizyce może być potrzebny przy pracy z fotobramką, czujnikiem siły i wybranymi modułami mechanicznymi. Pozwala prowadzić doświadczenia z ruchem, prędkością, przyspieszeniem, wahadłem, spadkiem swobodnym, dynamiką i pomiarem czasu. W biologii i fizjologii może wspierać pracę z czujnikami oddychania, wilgotności lub wybranymi sondami środowiskowymi. Dzięki temu uczniowie mogą badać procesy biologiczne, warunki środowiskowe i zmiany parametrów w czasie. W chemii i ekologii S3000 może być używany z czujnikami gazowymi i środowiskowymi, które wymagają uniwersalnego wejścia. Pozwala przygotowywać stanowiska do pomiarów CO₂, wilgotności, jakości powietrza, procesów oddychania, fotosyntezy lub reakcji zachodzących w kontrolowanych układach. W edukacji STEM S3000 zwiększa elastyczność całego systemu. Uczniowie mogą budować bardziej rozbudowane stanowiska, łączyć kilka czujników i analizować dane w formie projektu badawczego.

Jakie doświadczenia można wykonać?

Doświadczenia z fotobramką S3000 umożliwia podłączenie fotobramki do systemu SenseDisc. Dzięki temu można prowadzić doświadczenia z ruchem jednostajnym, przyspieszonym, spadkiem swobodnym, ruchem po równi pochyłej, wahadłem, pomiarem czasu przejścia i wyznaczaniem prędkości. Opis fotobramki S0016 wskazuje jej kompatybilność z SenseDisc przez uniwersalne wejście S3000.

Pomiar siły w doświadczeniach z dynamiki Czujnik siły S0014 współpracuje z SenseDisc poprzez uniwersalne wejście S3000, co pozwala prowadzić doświadczenia z prawem Hooke’a, III zasadą Newtona, ruchem harmonicznym, pomiarem sił rozciągających i ściskających oraz analizą zmian siły w czasie.

Badanie oddychania W połączeniu z czujnikiem oddychania S3000 może wspierać doświadczenia dotyczące przepływu powietrza, rytmu oddechowego, wdechu, wydechu i zmian parametrów podczas wysiłku. To dobre uzupełnienie zajęć z biologii człowieka i fizjologii.

Pomiar wilgotności i warunków środowiskowych SWR wskazuje, że S3000 może być używany do podłączania czujnika wilgotności. Dzięki temu moduł wspiera projekty z mikroklimatu, wilgotności powietrza, parowania, wentylacji, warunków w szklarni i wpływu środowiska na rośliny.

Pomiar CO₂ w doświadczeniach biologicznych i środowiskowych S3000 może być używany z czujnikiem CO₂, co pozwala prowadzić doświadczenia dotyczące oddychania, fotosyntezy, jakości powietrza, wentylacji pomieszczeń i procesów biologicznych. SWR wymienia czujnik CO₂ jako jeden z modułów podłączanych przez Universal Input.

Doświadczenia z ciśnieniem względnym SWR wskazuje czujnik ciśnienia względnego jako jeden z czujników podłączanych przez S3000. Dzięki temu można prowadzić doświadczenia z ciśnieniem gazów, różnicą ciśnień, prawami gazowymi, oddychaniem, przepływem powietrza i układami zamkniętymi.

Stanowiska wieloczujnikowe S3000 pozwala budować bardziej rozbudowane stanowiska, w których jeden z czujników wymaga uniwersalnego wejścia, a inne moduły są podłączone bezpośrednio do SenseDisc Pro. Takie konfiguracje dobrze sprawdzają się w projektach STEM, gdzie uczniowie analizują kilka parametrów jednocześnie.

Projekty z analizy danych Ponieważ S3000 umożliwia podłączenie wybranych sond do systemu cyfrowego, uczniowie mogą rejestrować dane w czasie, tworzyć wykresy, porównywać serie pomiarowe i przygotowywać raporty. To wzmacnia praktyczną naukę pracy z danymi.

Współpraca z SenseDisc Pro

S3000 jest przeznaczony do bezpośredniej współpracy ze stacją SenseDisc Pro. Karta SWR wskazuje port Lightning oraz procedurę polegającą na podłączeniu Universal Input do dowolnego portu SenseDisc, a następnie podłączeniu czujnika wymagającego tego wejścia. Po podłączeniu kompatybilnego czujnika system może prezentować wyniki na ekranie stacji bazowej. Forma prezentacji zależy od typu czujnika — może to być wartość liczbowa, wykres, tabela lub inna forma dostępna w systemie SenseDisc Pro. W praktyce S3000 rozszerza możliwości stacji bazowej. Dzięki niemu SenseDisc Pro może współpracować z czujnikami, które nie są podłączane bezpośrednio jako samodzielne moduły, ale wymagają uniwersalnego wejścia.

Współpraca z iLab V12.0

Moduł S3000 współpracuje z oprogramowaniem iLab V12.0 poprzez czujnik podłączony do systemu SenseDisc Pro. Oznacza to, że sam S3000 nie generuje odrębnego typu danych pomiarowych, ale umożliwia przesłanie danych z podłączonego sensora do systemu akwizycji. W iLab V12.0 uczniowie mogą analizować wyniki z czujnika pracującego przez S3000, tworzyć wykresy, tabele i raporty. W zależności od podłączonego modułu może to być pomiar siły, czasu, wilgotności, CO₂, oddychania, ciśnienia względnego albo innej wielkości. Dzięki temu S3000 pełni ważną rolę w całym procesie dydaktycznym. Pozwala nie tylko fizycznie podłączyć czujnik, ale również włączyć go do pełnego cyfrowego obiegu danych: pomiaru, rejestracji, wizualizacji, analizy i raportowania.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S3000 Universal Input oznacza większą elastyczność w planowaniu doświadczeń. Moduł umożliwia korzystanie z czujników specjalistycznych, które wymagają uniwersalnego wejścia, a więc poszerza zakres możliwych eksperymentów w pracowni. Dla ucznia S3000 jest elementem, który pokazuje, że system pomiarowy składa się nie tylko z czujnika i ekranu, ale również z interfejsów, połączeń i modułów komunikacyjnych. To dobra okazja do zrozumienia, jak buduje się rzeczywiste stanowiska pomiarowe. Dla szkoły to praktyczny element infrastruktury SenseDisc Pro. Ułatwia rozbudowę zestawów, zwiększa kompatybilność z czujnikami specjalistycznymi i pozwala lepiej wykorzystać moduły zakupione do fizyki, biologii, chemii, geografii, ekologii i STEM.

Praktyczne wskazówki użytkowania

Przed zakupem warto sprawdzić, które czujniki w planowanym zestawie wymagają uniwersalnego wejścia S3000. Jeżeli szkoła kupuje fotobramkę, czujnik siły, wybrane czujniki gazowe, czujnik oddychania, wilgotności lub ciśnienia względnego, S3000 może być konieczny do prawidłowej pracy stanowiska. Podczas użytkowania należy najpierw podłączyć S3000 do portu stacji SenseDisc Pro, a następnie podłączyć czujnik właściwy do modułu S3000. Taki sposób użycia jest zgodny z opisem producenta dla Universal Input. Nie należy traktować S3000 jako samodzielnego miernika. Jeżeli po podłączeniu samego modułu nie pojawia się oczekiwany pomiar, należy sprawdzić, czy do S3000 został podłączony właściwy czujnik oraz czy w systemie wybrano odpowiedni typ pomiaru. Warto oznaczyć S3000 w walizce lub zestawie jako „uniwersalne wejście / adapter”, aby uczniowie i nauczyciele szybko rozpoznawali jego funkcję. Ułatwia to organizację zajęć i zmniejsza ryzyko pomyłek podczas składania stanowiska. Moduł należy chronić przed wilgocią, uszkodzeniem mechanicznym, zabrudzeniem złączy i nieprawidłowym podłączeniem. Po zakończeniu pracy warto odłączyć czujnik właściwy, odłączyć S3000 od stacji i przechowywać go razem z kompatybilnymi sondami.
