Termoelement, moduł pomiaru temperatury w wysokim zakresie -200˚C - 1200˚C, kompatybilny z SenseDisc Pro

S0013 Thermocouple — pomiar temperatury tam, gdzie zwykły termometr już nie wystarcza

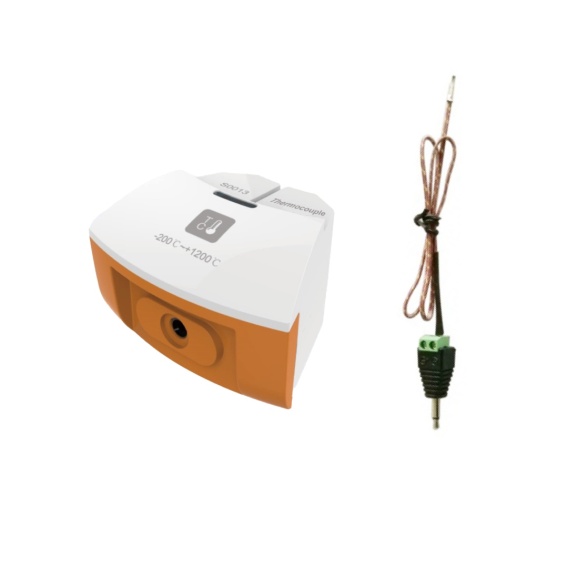

S0013 Thermocouple / Moduł pomiaru temperatury wysokich zakresów to specjalistyczny moduł pomiarowy z serii SenseDisc, przeznaczony do doświadczeń wymagających znacznie szerszego zakresu temperatur niż standardowy czujnik kontaktowy. W Sklep Multimedia polecamy go szkołom, technikom, uczelniom i pracowniom STEM, które chcą prowadzić bardziej zaawansowane doświadczenia z ciepła, energii, przemian fazowych, materiałów i płomienia. Moduł pracuje w zakresie od -200°C do +1200°C, z dokładnością ±3°C i rozdzielczością 0,25°C. Dokumentacja SWR wskazuje, że termopara może być używana do pomiaru relatywnie wysokiej temperatury, w tym bezpośredniego pomiaru temperatury ognia, bez ryzyka uszkodzenia sondy przez temperaturę mieszczącą się w jej zakresie pracy. W praktyce oznacza to dużą różnicę względem standardowego czujnika temperatury S0009 i czujnika powierzchniowego S0012. Tam, gdzie zwykły czujnik pracuje w zakresie typowych temperatur cieczy, próbek i powierzchni, S0013 pozwala wejść w obszar wysokich temperatur: płomień, silne ogrzewanie, topnienie, nagrzewanie metali, ceramiki, szkła, soli lub innych materiałów wykorzystywanych w bezpiecznych doświadczeniach edukacyjnych.

Do czego służy czujnik termoparowy?

Czujnik S0013 służy do pomiaru temperatury wysokich zakresów. Jego zadaniem jest rejestrowanie temperatury w środowiskach i procesach, w których potrzebna jest sonda odporna na znacznie większe wartości niż typowy termometr edukacyjny. Pomiar odbywa się za pomocą sondy termoparowej. Termopara wykorzystuje zjawisko termoelektryczne: na styku dwóch różnych metali powstaje niewielkie napięcie zależne od temperatury. Układ pomiarowy przetwarza ten sygnał na wartość temperatury, którą użytkownik odczytuje na ekranie SenseDisc Pro albo analizuje w programie iLab V12.0. Dla ucznia to bardzo dobry przykład, że pomiar temperatury nie zawsze musi polegać na rozszerzalności cieczy w termometrze. W nowoczesnej technice, przemyśle i laboratoriach bardzo często stosuje się czujniki termoelektryczne, ponieważ są odporne, szybkie i mogą pracować w wysokich temperaturach.

Zastosowanie w fizyce, chemii, technice i edukacji STEM

S0013 Thermocouple znajduje zastosowanie przede wszystkim w działach związanych z ciepłem, termodynamiką, energią wewnętrzną, przemianami fazowymi i właściwościami materiałów. W fizyce można go wykorzystać do pomiaru temperatury podczas ogrzewania materiałów, badania topnienia ciał stałych, analizy wymiany ciepła i porównywania temperatur w różnych obszarach płomienia. W chemii czujnik wspiera doświadczenia związane z ogrzewaniem substancji, zmianami temperatury, przebiegiem procesów wymagających wysokiej temperatury oraz bezpieczną analizą warunków termicznych w układach laboratoryjnych. W technice i STEM moduł pozwala omawiać czujniki przemysłowe, pomiar temperatury w procesach technologicznych, kontrolę cieplną oraz znaczenie doboru właściwej sondy do zakresu pomiarowego. S0013 szczególnie dobrze sprawdzi się w szkołach ponadpodstawowych, technikach i pracowniach profilowanych, gdzie uczniowie powinni poznawać nie tylko podstawowe zjawiska, ale również narzędzia pomiarowe stosowane w praktyce zawodowej i technologicznej.

Jakie doświadczenia można wykonać?

Pomiar temperatury płomienia alkoholowego Dokumentacja SWR wskazuje badanie temperatury płomienia alkoholowego w różnych miejscach jako typowe doświadczenie z użyciem S0013. Uczniowie mogą porównać temperaturę w różnych strefach płomienia i zrozumieć, że płomień nie ma jednakowej temperatury w całej objętości.

Badanie topnienia ciała stałego Drugim typowym doświadczeniem wskazanym przez SWR jest badanie przebiegu zmian temperatury podczas topnienia ciała stałego. Uczniowie mogą obserwować, jak temperatura zmienia się w czasie i jak zachowuje się materiał podczas przemiany fazowej.

Porównanie temperatury różnych źródeł ciepła Czujnik pozwala porównać temperaturę płomienia, ogrzewanego metalu, ceramiki, szkła lub innych bezpiecznie dobranych materiałów. To dobre doświadczenie do rozmowy o przekazywaniu energii, emisji ciepła i właściwościach materiałów.

Nagrzewanie metalu lub ceramiki Uczniowie mogą obserwować, jak zmienia się temperatura próbki podczas ogrzewania i późniejszego stygnięcia. Dane zapisane jako wykres pozwalają porównać tempo nagrzewania i chłodzenia różnych materiałów.

Porównanie czujników temperatury S0009, S0010, S0012 i S0013 Na jednej lekcji można pokazać, że różne czujniki służą do różnych zadań. S0009 mierzy temperaturę cieczy i ciał stałych w typowym zakresie, S0010 mierzy powierzchnię bezkontaktowo, S0012 mierzy powierzchnię kontaktowo, a S0013 obsługuje wysokie zakresy temperatur.

Ogrzewanie i chłodzenie w czasie W połączeniu z iLab V12.0 termopara pozwala rejestrować pełny przebieg zmian temperatury. Uczniowie mogą wskazywać maksimum, analizować tempo wzrostu temperatury i obserwować proces stygnięcia.

Doświadczenia z przemianą energii Czujnik można wykorzystać do omawiania przemiany energii chemicznej paliwa w energię cieplną, przemiany energii elektrycznej w ciepło lub strat cieplnych w układach technicznych.

Współpraca z SenseDisc Pro

Czujnik S0013 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu nauczyciel może prowadzić pomiar bez komputera, a uczniowie natychmiast obserwują zmianę temperatury w czasie. Dla pracy laboratoryjnej jest to bardzo wygodne. Uczniowie mogą śledzić nagrzewanie próbki, zmianę temperatury płomienia lub spadek temperatury po zakończeniu ogrzewania. Zamiast zapisywać pojedyncze odczyty ręcznie, otrzymują dane cyfrowe, które można od razu wykorzystać do analizy. SenseDisc Pro umożliwia też pracę wielokanałową. S0013 można łączyć z innymi modułami, np. czujnikiem temperatury kontaktowej, napięcia, prądu, światła lub ciśnienia, aby budować doświadczenia wieloparametrowe i pokazywać zależności między procesami cieplnymi a innymi wielkościami fizycznymi.

Współpraca z iLab V12.0

S0013 Thermocouple może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapis wyników, tworzenie wykresów, tabel i raportów. Przy wysokich temperaturach szczególnie ważne jest obserwowanie przebiegu procesu w czasie — kiedy temperatura rośnie, kiedy się stabilizuje, kiedy osiąga maksimum i jak szybko spada po zakończeniu ogrzewania. W iLab V12.0 uczniowie mogą analizować wykres temperatury w funkcji czasu, porównywać kilka prób, zestawiać różne materiały, wskazywać momenty przemiany fazowej i przygotowywać raporty z doświadczeń. To ważna przewaga nad tradycyjnym odczytem punktowym. Zamiast jednej wartości uczniowie widzą pełny przebieg zjawiska, co ułatwia zrozumienie procesów cieplnych i energetycznych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0013 Thermocouple oznacza możliwość prowadzenia doświadczeń, których nie da się bezpiecznie i wygodnie zrealizować typowym czujnikiem temperatury. Moduł rozszerza zakres pracy pracowni o wysokie temperatury i pozwala pokazać uczniom bardziej zaawansowane, a jednocześnie bardzo praktyczne zastosowania pomiarów. Dla ucznia to kontakt z technologią pomiarową używaną również poza szkołą — w laboratoriach, przemyśle, automatyce, energetyce, technice grzewczej i badaniach materiałowych. Uczeń widzi, że temperatura płomienia, topnienia czy nagrzewania materiału może być zmierzona i przedstawiona na wykresie. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, chemiczną, techniczną i STEM. Sprawdza się jako uzupełnienie zestawów SenseDisc Pro Physics, BioChem oraz Advanced, szczególnie tam, gdzie realizowane są doświadczenia z ciepła, energii i właściwości materiałów.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy upewnić się, że badana temperatura mieści się w zakresie pracy sondy, czyli od -200°C do +1200°C. Nie należy przekraczać zakresu pomiarowego czujnika. Dokumentacja SWR zwraca uwagę, aby nie mierzyć temperatur przekraczających dopuszczalny zakres sondy. Sondę należy podłączyć do modułu Thermocouple, a moduł do portu SenseDisc. Następnie końcówkę sondy umieszcza się w badanym środowisku. W przypadku pomiaru płomienia, gorących materiałów lub substancji podgrzewanych należy zachować szczególną ostrożność, stosować wyposażenie ochronne i prowadzić doświadczenie pod nadzorem nauczyciela. Dokumentacja SWR wskazuje, że sonda może być zanurzana w cieczach lub ciałach stałych o charakterze korozyjnym, ale po użyciu należy ją wyczyścić i utrzymywać w stanie suchym. W szkolnej praktyce warto traktować to jako zalecenie dotyczące dbałości o sondę po każdym doświadczeniu, szczególnie po pracy z substancjami chemicznymi lub materiałami pozostawiającymi osad. Do typowych pomiarów temperatury cieczy i próbek w niskim oraz średnim zakresie można stosować czujnik S0009, do bezkontaktowego porównywania temperatur powierzchni — S0010, do kontaktowego pomiaru powierzchni — S0012, a do wysokich temperatur i płomienia — właśnie S0013 Thermocouple.
