Sonda przewodności, przeznaczony do cyfrowego pomiaru przewodności elektrycznej roztworów w zakresie 0–20000 μS/cm.

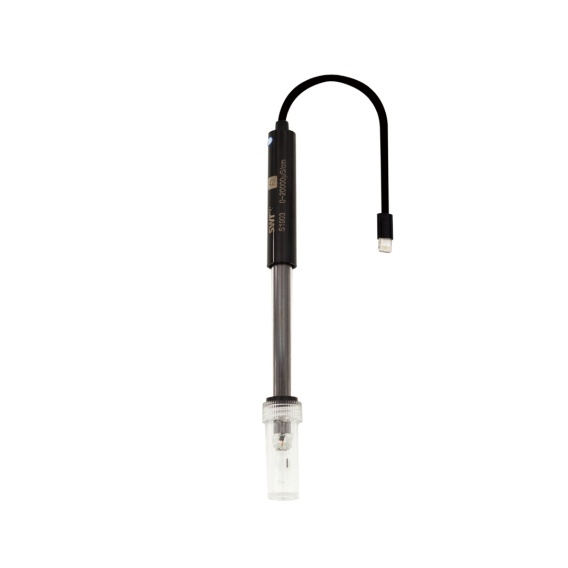

S1003 Conductivity Sensor — cyfrowy pomiar przewodności roztworów

S1003 Conductivity Sensor / Czujnik Przewodności to moduł pomiarowy z serii SenseDisc, przeznaczony do badania przewodności elektrycznej roztworów. W Sklep Multimedia polecamy go jako bardzo praktyczne wyposażenie pracowni chemicznej, biologicznej, geograficznej i środowiskowej, ponieważ przewodność jest jedną z najważniejszych wielkości opisujących obecność jonów w wodzie i roztworach. Moduł pracuje w zakresie 0–20000 μS/cm, z dokładnością ±4% i rozdzielczością 6 μS/cm. Według dokumentacji SWR czujnik służy do pomiaru przewodności roztworu oraz jej zmian. Nie rozróżnia rodzaju jonów obecnych w roztworze, ale pozwala określić ich łączne stężenie jonowe, czyli ogólną zdolność roztworu do przewodzenia prądu. Największą wartością dydaktyczną czujnika S1003 jest możliwość pokazania uczniom, że woda i roztwory nie zawsze przewodzą prąd tak samo. Czysta woda ma bardzo mało jonów i słabo przewodzi prąd, natomiast roztwory soli, kwasów i zasad przewodzą go znacznie lepiej. Dzięki pomiarowi cyfrowemu uczniowie mogą porównać próbki, zapisać dane i wyciągnąć wnioski na podstawie liczb, a nie tylko obserwacji jakościowej.

Do czego służy czujnik przewodności?

Czujnik S1003 służy do pomiaru przewodności elektrycznej roztworów, czyli zdolności roztworu do przewodzenia prądu elektrycznego. Wynik podawany jest w μS/cm, czyli mikrosimensach na centymetr. Jest to jednostka powszechnie stosowana do opisu przewodności wody i roztworów wodnych. Pomiar polega na zanurzeniu sondy przewodności w badanym roztworze. Jony obecne w roztworze umożliwiają przepływ prądu między elektrodami sondy, a układ pomiarowy przelicza ten efekt na wartość przewodności. Im więcej jonów znajduje się w roztworze, tym większa jest zwykle jego przewodność. W praktyce szkolnej czujnik można wykorzystać do badania wody destylowanej, wody z kranu, wody mineralnej, deszczówki, wody ze stawu, roztworów soli, kwasów, zasad, nawozów, próbek środowiskowych i roztworów przygotowanych podczas doświadczeń chemicznych.

Przewodność a obecność jonów w roztworze

Przewodność roztworu jest ściśle związana z obecnością jonów. Roztwory zawierające więcej jonów zwykle przewodzą prąd lepiej. Dlatego czujnik S1003 świetnie nadaje się do pokazania różnicy między elektrolitami i nieelektrolitami oraz do porównywania roztworów o różnym stężeniu. Trzeba jednak pamiętać, że czujnik przewodności nie wskazuje, jakie konkretnie jony znajdują się w próbce. Pokazuje łączny efekt obecności jonów. To bardzo ważne w edukacji środowiskowej: wysoka przewodność może sugerować większą mineralizację lub obecność rozpuszczonych substancji jonowych, ale nie mówi sama w sobie, czy są to sole wapnia, sodu, chlorki, azotany czy inne jony. Tę interpretację należy łączyć z innymi pomiarami i kontekstem próbki.

Zastosowanie w chemii, biologii, geografii, ekologii i edukacji STEM

S1003 Conductivity Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu elektrolitów, dysocjacji jonowej, stężenia roztworów, przewodnictwa jonowego, kwasów, zasad, soli i reakcji zachodzących w roztworach. Uczniowie mogą porównywać przewodność różnych roztworów i sprawdzać, jak zmienia się ona po rozcieńczeniu, dodaniu soli albo przebiegu reakcji. W biologii i ekologii czujnik pozwala badać środowisko wodne, mineralizację wody, warunki życia organizmów wodnych oraz wpływ rozpuszczonych substancji na jakość środowiska. W geografii i edukacji środowiskowej moduł można wykorzystać do porównywania próbek wody z różnych miejsc: kranu, deszczówki, strumienia, stawu, akwarium, oczka wodnego lub roztworów glebowych. W edukacji STEM S1003 łączy chemię, ochronę środowiska, technologię pomiarową i analizę danych. Uczniowie mogą projektować własne badania jakości wody, zbierać dane, tworzyć wykresy i porównywać wyniki między stanowiskami.

Jakie doświadczenia można wykonać?

Porównanie przewodności różnych próbek wody To jedno z podstawowych zastosowań czujnika. Uczniowie mogą porównać wodę destylowaną, wodę z kranu, wodę mineralną, deszczówkę, wodę ze stawu lub akwarium. Dokumentacja SWR wskazuje porównanie przewodności różnych rodzajów wody jako typowe doświadczenie dla S1003.

Wpływ stężenia soli na przewodność Uczniowie mogą przygotować serię roztworów soli o różnych stężeniach i sprawdzić, jak zmienia się przewodność. To bardzo czytelne doświadczenie pokazujące związek między liczbą jonów a przewodzeniem prądu.

Elektrolity i nieelektrolity Czujnik pozwala porównać roztwory soli, kwasów, zasad i substancji, które słabo dysocjują lub nie tworzą jonów w wodzie. Uczniowie mogą sprawdzić, które roztwory przewodzą prąd dobrze, a które słabo.

Zmiana przewodności podczas reakcji chemicznej S1003 można wykorzystać do obserwacji zmian przewodności w czasie, gdy w roztworze zachodzi reakcja. Według dokumentacji SWR jednym z typowych doświadczeń jest reakcja fenolu, w której można obserwować zmianę przewodności roztworu.

Rozcieńczanie roztworu Uczniowie mogą stopniowo rozcieńczać roztwór soli i obserwować spadek przewodności. To proste doświadczenie dobrze pokazuje wpływ stężenia jonów na wynik pomiaru.

Badanie jakości wody w projekcie środowiskowym Na geografii, biologii i ekologii można przygotować projekt porównujący próbki z różnych miejsc. Uczniowie mogą zestawić przewodność z pH, temperaturą, zawartością tlenu rozpuszczonego lub obserwacjami terenowymi.

Wpływ nawozów na przewodność roztworu Po przygotowaniu bezpiecznych, rozcieńczonych roztworów nawozowych można sprawdzić, jak wzrost stężenia rozpuszczonych soli mineralnych wpływa na przewodność. To dobre ćwiczenie dla biologii, ekologii i edukacji ogrodniczej.

Przewodność a temperatura Przewodność roztworów zależy również od temperatury. W połączeniu z czujnikiem temperatury S0009 uczniowie mogą obserwować, jak ogrzewanie lub chłodzenie próbki wpływa na wynik.

Porównanie przewodności i pH W połączeniu z czujnikiem pH S1002 można pokazać, że pH i przewodność opisują różne cechy roztworu. Roztwór może mieć podobne pH, ale różną przewodność, jeżeli zawiera inną ilość jonów.

Współpraca z SenseDisc Pro

Czujnik S1003 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu pomiar przewodności można przeprowadzić szybko, bez konieczności przygotowywania rozbudowanego stanowiska komputerowego. Dla nauczyciela to wygodne rozwiązanie do pracy demonstracyjnej i ćwiczeń uczniowskich. Uczniowie mogą badać kilka próbek, zapisywać wyniki i porównywać je między grupami. Przy doświadczeniach z rozcieńczaniem albo reakcją chemiczną szczególnie przydatny jest wykres przewodności w czasie. SenseDisc Pro umożliwia również pracę wielokanałową. S1003 można łączyć z czujnikiem pH, temperatury, tlenu rozpuszczonego, CO₂, światła, wilgotności lub innymi modułami. Dzięki temu można tworzyć pełniejsze doświadczenia środowiskowe, np. badanie jakości wody przez jednoczesny pomiar przewodności, pH i temperatury.

Współpraca z iLab V12.0

S1003 Conductivity Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarze przewodności jest to szczególnie wartościowe, ponieważ wiele doświadczeń polega na porównywaniu próbek albo obserwacji zmian zachodzących w czasie. W iLab V12.0 uczniowie mogą rejestrować zmianę przewodności podczas rozcieńczania, reakcji chemicznej, ogrzewania roztworu lub porównywania próbek wody. Program pomaga uporządkować dane i przejść od pojedynczego odczytu do pełnej analizy: próbka, wynik, wykres, wniosek. To duża przewaga nad prostym wskaźnikiem jakościowym. Uczniowie otrzymują dane liczbowe, które można porównać, przeliczyć, zestawić w tabeli i wykorzystać w raporcie.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1003 Conductivity Sensor oznacza szybkie i wygodne narzędzie do doświadczeń z elektrolitami, jakością wody, roztworami i środowiskiem. Czujnik pozwala pokazać zjawiska jonowe w sposób mierzalny i łatwy do omówienia. Dla ucznia to bardzo praktyczna nauka. Przewodność roztworu przestaje być abstrakcyjnym pojęciem — można ją zmierzyć i powiązać z obecnością jonów, stężeniem soli, mineralizacją wody albo przebiegiem reakcji. Uczeń lepiej rozumie, dlaczego różne próbki wody mają różne właściwości i jak można je badać metodą naukową. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, geograficzną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, a także jako samodzielne narzędzie do badań wody, roztworów i środowiska.

Praktyczne wskazówki użytkowania

Przed pomiarem sondę należy przepłukać wodą destylowaną lub dejonizowaną, aby nie przenosić jonów z jednej próbki do drugiej. Przy pomiarach porównawczych warto stosować oddzielne naczynia, czyste próbki i tę samą objętość roztworu. Podczas pomiaru końcówka sondy powinna być zanurzona w badanym roztworze w sposób stabilny. Należy unikać dotykania elektrod palcami, zanieczyszczania sondy oraz pozostawiania pęcherzyków powietrza na powierzchni pomiarowej, ponieważ może to wpływać na wynik. Po każdym pomiarze sondę warto przepłukać, a przed kolejną próbką delikatnie osuszyć z zewnątrz. Nie należy używać czujnika do cieczy żrących, silnie zanieczyszczonych lub takich, które mogą uszkodzić elektrodę, jeżeli nie są przewidziane w instrukcji stanowiska. Przy analizie wody środowiskowej należy pamiętać, że przewodność jest wskaźnikiem ogólnej zawartości jonów, a nie pełną analizą chemiczną. Wysoki wynik warto interpretować razem z pH, temperaturą, pochodzeniem próbki i innymi obserwacjami.
