Sonda pomiarowa siły, przeznaczony do cyfrowego pomiaru siły w zakresie od -50 N do +50 N, kompatybilny z SenseDisc Pro

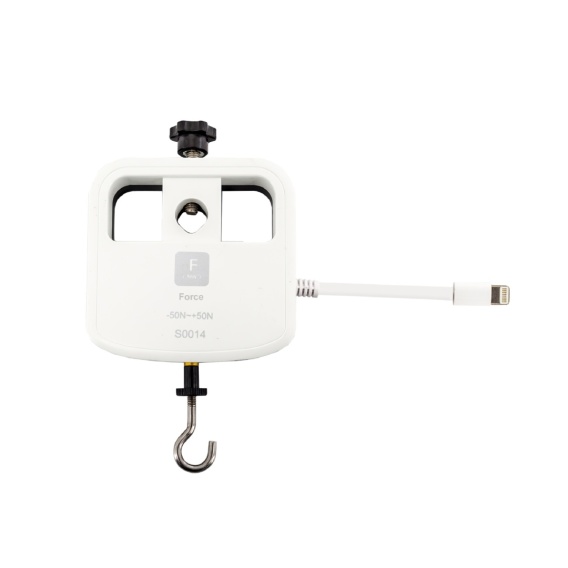

S0014 Force Sensor — cyfrowy dynamometr do doświadczeń z mechaniki

S0014 Force Sensor / Czujnik Siły to moduł pomiarowy z serii SenseDisc, przeznaczony do badania sił działających w układach mechanicznych. W Sklep Multimedia polecamy go jako jeden z kluczowych czujników do nowoczesnej pracowni fizycznej, ponieważ pozwala uczniom przejść od rysowania wektorów sił na tablicy do rzeczywistego pomiaru, obserwacji i analizy danych.Moduł pracuje w zakresie od -50 N do +50 N, z dokładnością ±1% i rozdzielczością 0,03 N. Umożliwia pomiar sił działających w dwóch kierunkach: siły rozciągające mogą być interpretowane jako wartości dodatnie, a siły ściskające jako wartości ujemne. Dzięki temu jeden czujnik może pełnić funkcję cyfrowego dynamometru do szerokiego zakresu ćwiczeń z mechaniki. Największą wartością modułu jest to, że siła staje się dla ucznia wielkością widoczną i mierzalną w czasie rzeczywistym. Uczeń może nie tylko odczytać wynik, ale zobaczyć, jak siła zmienia się podczas rozciągania sprężyny, przesuwania przedmiotu po powierzchni, zanurzania ciała w cieczy albo drgań układu sprężyna–masa.

Do czego służy czujnik siły?

Czujnik S0014 służy do pomiaru siły mechanicznej wywieranej na element pomiarowy. Może mierzyć zarówno siłę rozciągającą, jak i ściskającą, dzięki czemu nadaje się do doświadczeń statycznych i dynamicznych. Pomiar odbywa się z wykorzystaniem tensometrycznego czujnika odkształceń. Element czuły jest zamocowany na metalowej belce poprzecznej. Gdy na czujnik działa siła, belka ulega bardzo niewielkiemu odkształceniu. Tensometr przekształca tę zmianę w sygnał elektryczny, który po wzmocnieniu i przetworzeniu jest prezentowany jako wartość siły. Dla uczniów to świetny przykład działania nowoczesnego czujnika pomiarowego. Widzą, że siła nie jest „mierzona na oko”, ale wyznaczana na podstawie fizycznej zmiany odkształcenia materiału. To łączy mechanikę, technikę pomiarową i elementy inżynierii.

Zastosowanie w fizyce, technice i edukacji STEM

S0014 Force Sensor jest szczególnie przydatny w działach fizyki związanych z mechaniką, czyli z siłami, ruchem, równowagą, sprężystością, tarciem, wyporem, przeciążeniami i drganiami. W polskiej podstawie programowej fizyki uczniowie poznają opis ruchu, siłę jako przyczynę zmiany ruchu, zasady dynamiki Newtona, ciężar, tarcie, sprężystość, energię i pracę. Czujnik S0014 pozwala te treści zrealizować w formie praktycznej — przez pomiar, wykres i analizę. Moduł sprawdzi się również na technice, zajęciach STEM, w projektach inżynierskich i prostych badaniach materiałowych. Uczniowie mogą sprawdzać, jaka siła jest potrzebna do przesunięcia przedmiotu, jak sprężyna reaguje na obciążenie, jak zmienia się siła podczas ruchu albo jak działa układ dźwigni, bloczków i prostych maszyn. To bardzo dobry czujnik do pracy grupowej. Jedna grupa może badać sprężyny, druga tarcie, trzecia wypór, a czwarta siły w ruchu. Wyniki można później porównać i omówić na wspólnym wykresie lub w raporcie.

Jakie doświadczenia można wykonać?

Prawo Hooke’a To jedno z najważniejszych doświadczeń dla czujnika siły. Uczniowie mierzą siłę potrzebną do rozciągnięcia sprężyny i porównują ją z wydłużeniem. Na podstawie danych mogą określić, czy zależność jest liniowa i wyznaczyć współczynnik sprężystości. SWR wskazuje weryfikację prawa Hooke’a jako typowe doświadczenie dla S0014.

Siła tarcia statycznego i kinetycznego Czujnik pozwala badać, jaka siła jest potrzebna do wprawienia przedmiotu w ruch oraz jaka siła działa podczas jednostajnego przesuwania. Uczniowie mogą porównywać różne powierzchnie, masy i materiały.

III zasada dynamiki Newtona — działanie i reakcja Dwa czujniki siły lub odpowiednio przygotowane stanowisko pozwalają pokazać, że oddziaływania występują parami. SWR wskazuje badanie zależności między siłą działania i reakcją jako typowe zastosowanie czujnika.

Przeciążenie, niedociążenie i ciężar pozorny Czujnik może być wykorzystany do doświadczeń z układem poruszającym się w górę i w dół. Uczniowie obserwują, jak wskazanie siły zmienia się w zależności od przyspieszenia.

Ruch harmoniczny i drgania sprężyny Po podłączeniu sprężyny i obciążnika można rejestrować zmiany siły podczas drgań. Wykres pozwala analizować przebieg ruchu, okres, amplitudę i zależność między położeniem a siłą sprężystości. SWR wymienia prosty ruch harmoniczny jako typowe doświadczenie dla S0014.

Prawo Archimedesa i siła wyporu Czujnik może pomóc w badaniu zmiany wskazania siły po zanurzeniu obiektu w cieczy. Uczniowie mogą porównać ciężar ciała w powietrzu i w wodzie oraz powiązać różnicę z siłą wyporu. SWR wskazuje również doświadczenia z prawem wyporu jako zastosowanie czujnika siły.

Pomiar ciężaru przedmiotów S0014 może pełnić funkcję cyfrowego dynamometru do pomiaru ciężaru niewielkich obiektów. To proste doświadczenie dobrze pokazuje zależność między masą i siłą ciężkości.

Badanie sił w układach prostych maszyn Moduł można wykorzystać przy dźwigniach, bloczkach, równiach pochyłych i układach linowych. Uczniowie mogą sprawdzać, jak zmienia się wymagana siła w zależności od konfiguracji układu.

Współpraca z SenseDisc Pro

Czujnik S0014 współpracuje ze stacją bazową SenseDisc Pro przez uniwersalny port S3000. Po podłączeniu modułu wynik może być prezentowany w czasie rzeczywistym na ekranie SenseDisc Pro jako wartość liczbowa, wykres, tarcza lub tabela. To bardzo wygodne podczas lekcji mechaniki. Nauczyciel może szybko przygotować stanowisko, podłączyć czujnik, wykonać pomiar i od razu omówić z uczniami wynik. W doświadczeniach dynamicznych szczególnie przydatny jest wykres, ponieważ pokazuje nie tylko wartość maksymalną, ale cały przebieg zmian siły w czasie. SenseDisc Pro umożliwia również pracę wielokanałową. Czujnik siły można łączyć z czujnikiem ruchu, fotobramką, czujnikiem ciśnienia, temperatury albo innymi modułami. Dzięki temu możliwe jest prowadzenie bardziej zaawansowanych doświadczeń, np. równoczesny pomiar siły i ruchu obiektu.

Współpraca z iLab V12.0

S0014 Force Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapis wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach siły jest to szczególnie wartościowe, ponieważ wiele zjawisk mechanicznych zmienia się dynamicznie. W iLab V12.0 uczniowie mogą analizować wykres siły w czasie, porównywać kilka prób, wskazywać wartości maksymalne i minimalne, obserwować zmianę siły przy rozciąganiu sprężyny lub przesuwaniu przedmiotu. Przy prawie Hooke’a można zestawiać siłę z wydłużeniem i wyciągać wnioski z zależności między wielkościami. To duża przewaga nad klasycznym dynamometrem sprężynowym. Zamiast pojedynczego odczytu uczniowie otrzymują dane, które można zapisać, porównać i opracować.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0014 Force Sensor oznacza wygodne i wiarygodne narzędzie do prowadzenia doświadczeń z mechaniki. Czujnik pozwala szybko pokazać siłę, jej kierunek, zmianę w czasie i zależność od warunków doświadczenia. Dla ucznia to bardzo konkretna fizyka. Siła przestaje być wyłącznie strzałką na rysunku — staje się wartością, którą można zmierzyć, zapisać i zobaczyć na wykresie. Uczeń lepiej rozumie, czym różni się siła ciężkości od masy, jak działa tarcie, dlaczego sprężyna się odkształca, skąd bierze się siła wyporu i jak zmieniają się siły podczas ruchu. Dla szkoły to moduł, który znacząco wzmacnia pracownię fizyczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics i SenseDisc Pro Advanced, a także jako niezależne wyposażenie do ćwiczeń z mechaniki.

Praktyczne wskazówki użytkowania

Przed użyciem czujnik należy skalibrować w takiej orientacji, w jakiej będzie wykonywany pomiar. Jeżeli badana będzie siła pozioma, czujnik powinien być ułożony poziomo podczas kalibracji; jeżeli pionowa — pionowo. SWR wskazuje kalibrację jako wymaganą czynność przygotowawczą. Podczas pomiaru należy zadbać, aby kierunek działania siły był zgodny z osią pomiaru czujnika. Siła powinna działać prostopadle do powierzchni roboczej / zgodnie z kierunkiem konstrukcyjnym czujnika, ponieważ nieprawidłowy kierunek może obniżyć dokładność wyniku. Nie należy przekraczać zakresu -50 N do +50 N, ponieważ przeciążenie może spowodować trwałe uszkodzenie modułu. Haczyk mocujący należy dokręcić stabilnie, ale nie zbyt głęboko. Dokumentacja SWR zwraca uwagę, że zbyt głębokie wkręcenie haka może pogorszyć poprawność wskazań.W doświadczeniach z tarciem i prawem Hooke’a warto wykonywać kilka powtórzeń i porównywać wyniki. Przy zjawiskach dynamicznych najlepiej korzystać z wykresu siły w czasie, ponieważ pojedynczy odczyt może nie pokazać pełnego przebiegu zjawiska.
