Sonda Pomiaru Stężenia Par Alkoholu, przeznaczona do pomiaru stężenia gazów alkoholowych w powietrzu w zakresie 0–6000 ppm.

S1016 Alcohol Gas Sensor — cyfrowy pomiar par alkoholu w powietrzu

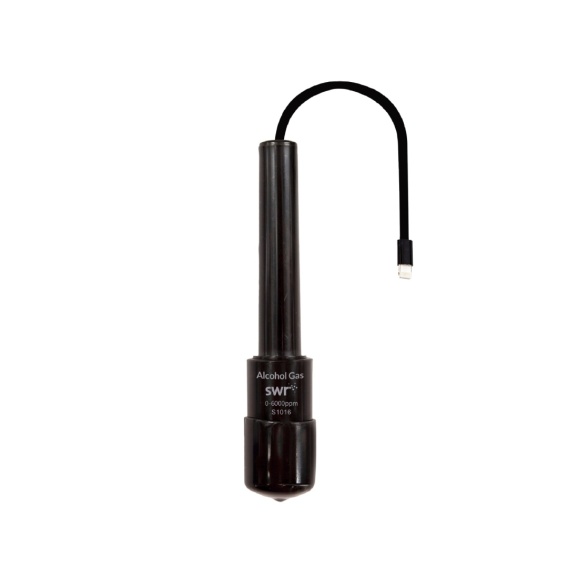

S1016 Alcohol Gas Sensor / Sonda Pomiaru Stężenia Par Alkoholu to moduł pomiarowy z serii SenseDisc, przeznaczony do badania obecności i stężenia par alkoholu w powietrzu oraz w przygotowanych, kontrolowanych układach gazowych. W Sklep Multimedia polecamy go jako praktyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej i STEM, szczególnie tam, gdzie uczniowie mają poznać działanie sensorów gazowych, parowanie cieczy lotnych, fermentację oraz analizę zmian stężenia gazów w czasie. Moduł S1016 pracuje w zakresie 0–6000 ppm, z dokładnością ±3% F.S. i rozdzielczością 1,5 ppm. Według danych SWR element pomiarowy czujnika wykonany jest z półprzewodnikowego tlenku metalu naniesionego na płytkę z tlenku glinu. Gdy w środowisku pojawiają się pary alkoholu, przewodność sensora wzrasta wraz ze stężeniem alkoholu, a czujnik przekształca zmianę przewodności na sygnał odpowiadający stężeniu gazu. Największą wartością dydaktyczną S1016 jest możliwość pokazania uczniom, że gazy i pary substancji lotnych można mierzyć cyfrowo. Alkohol nie musi być widoczny jako ciecz — jego pary w powietrzu mogą zostać wykryte przez sensor, zapisane jako wynik liczbowy i przedstawione na wykresie.

Do czego służy czujnik S1016?

Czujnik S1016 służy do pomiaru stężenia par alkoholu w fazie gazowej. Wynik podawany jest w jednostce ppm, czyli w liczbie cząsteczek gazu przypadających na milion cząsteczek mieszaniny gazowej. W praktyce dydaktycznej moduł można wykorzystać do badania par alkoholu w powietrzu nad próbką, w niewielkiej komorze pomiarowej, w układzie doświadczalnym z fermentacją albo w ćwiczeniach pokazujących zasadę działania sensorów półprzewodnikowych. Czujnik nie jest przeznaczony do zanurzania w cieczy ani do pomiaru alkoholu w roztworze. Mierzy pary alkoholu obecne w powietrzu lub w środowisku gazowym. Moduł bardzo dobrze sprawdza się tam, gdzie chcemy pokazać zależność między lotnością substancji, parowaniem, temperaturą, wentylacją, objętością komory i stężeniem par. Uczniowie mogą obserwować, jak szybko rośnie wskazanie po wprowadzeniu źródła par alkoholu oraz jak spada po przewietrzeniu układu.

Zasada działania czujnika półprzewodnikowego

S1016 wykorzystuje półprzewodnikowy sensor gazu. Jego element czuły reaguje na obecność par alkoholu zmianą przewodności elektrycznej. Im większe stężenie par alkoholu w otoczeniu sensora, tym większa zmiana przewodności. Układ elektroniczny przelicza tę zmianę na wartość stężenia gazu wyrażoną w ppm. To bardzo dobry przykład praktycznego zastosowania fizyki materiałów i chemii powierzchni. Uczniowie mogą zobaczyć, że sensor gazowy nie „widzi” alkoholu w sposób bezpośredni, ale rejestruje zmianę właściwości elektrycznych materiału czułego. Dzięki temu można połączyć zagadnienia chemii organicznej, elektroniki, fizyki półprzewodników i analizy danych. Warto też podkreślić, że czujnik wymaga wstępnego nagrzania przed rozpoczęciem pomiaru. SWR wskazuje, że początkowe wartości mogą być niedokładne, a czujnik należy rozgrzać przed użyciem.

Zastosowanie w chemii, biologii, edukacji środowiskowej i STEM

S1016 Alcohol Gas Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu alkoholi, lotności cieczy, parowania, stężeń gazów, mieszanin gazowych, sensorów półprzewodnikowych i bezpieczeństwa pracy z substancjami lotnymi. Uczniowie mogą obserwować, jak obecność par alkoholu wpływa na wskazanie czujnika i jak wynik zmienia się w czasie. W biologii moduł można wykorzystać przy doświadczeniach z fermentacją i aktywnością drożdży. SWR dla pokrewnej wersji USB czujnika alkoholu wskazuje jako typowe doświadczenia m.in. oznaczanie alkoholu w wydychanym gazie po spożyciu alkoholu oraz oddychanie drożdży, natomiast w zastosowaniach szkolnych należy traktować te ćwiczenia wyłącznie jako demonstracje edukacyjne prowadzone bez zachęcania do spożycia alkoholu i bez zastosowań diagnostycznych. W edukacji środowiskowej i STEM S1016 pozwala omawiać monitoring jakości powietrza, obecność lotnych związków organicznych, działanie detektorów gazów i znaczenie wentylacji. Uczniowie mogą przygotować stanowisko pomiarowe, zebrać dane, przeanalizować wykres i sformułować wnioski dotyczące zmiany stężenia w czasie.

Jakie doświadczenia można wykonać?

Detekcja par alkoholu w powietrzu To podstawowe doświadczenie z wykorzystaniem S1016. Uczniowie mogą umieścić sensor w pobliżu kontrolowanego źródła par alkoholu i obserwować wzrost wskazania. Celem jest zrozumienie, że substancje lotne mogą tworzyć mieszaniny gazowe wykrywalne przez czujniki.

Zmiana stężenia par alkoholu w czasie Po umieszczeniu źródła par w zamkniętej komorze można obserwować, jak zmienia się stężenie alkoholu. Wykres w iLab V12.0 pozwala zobaczyć narastanie sygnału, stabilizację i spadek po przewietrzeniu.

Wpływ temperatury na parowanie alkoholu W bezpiecznych, kontrolowanych warunkach można porównać intensywność parowania w różnych temperaturach otoczenia. Uczniowie widzą, że temperatura wpływa na szybkość przechodzenia cieczy lotnej do fazy gazowej.

Wentylacja i rozcieńczanie par alkoholu Moduł pozwala pokazać, jak otwarcie pojemnika, przewietrzenie komory lub zwiększenie objętości układu wpływa na spadek stężenia par alkoholu. To dobre ćwiczenie do rozmowy o dyfuzji, mieszaniu gazów i bezpieczeństwie pracy w laboratorium.

Fermentacja drożdży jako układ biologiczny W odpowiednio przygotowanym doświadczeniu można omawiać procesy zachodzące podczas fermentacji. Czujnik może być wykorzystany jako element szerszej analizy gazów i par powstających w układzie biologicznym, obok czujnika CO₂ S1007 i tlenu S1005.

Zasada działania sensora półprzewodnikowego S1016 bardzo dobrze nadaje się do demonstracji, że wykrywanie gazu może polegać na zmianie przewodności materiału. Uczniowie mogą połączyć obserwację chemiczną z pomiarem elektrycznym.

Porównanie różnych warunków pomiaru Można sprawdzić, jak na wynik wpływa odległość sensora od źródła par, objętość komory, czas ekspozycji, mieszanie powietrza i wentylacja. To rozwija umiejętność kontroli zmiennych w doświadczeniu.

Analiza stabilizacji odczytu Ponieważ czujnik wymaga wstępnego nagrzania, uczniowie mogą obserwować, jak zmienia się wskazanie po uruchomieniu modułu. To dobry przykład znaczenia przygotowania aparatury przed właściwym pomiarem.

Lotne związki organiczne i bezpieczeństwo pracowni S1016 może być punktem wyjścia do rozmowy o substancjach lotnych, wentylacji, pracy z małymi ilościami odczynników i zasadach BHP w laboratorium.

Projekt STEM — monitoring gazu w komorze pomiarowej Uczniowie mogą przygotować prostą komorę badawczą, wykonać pomiary stężenia par alkoholu, zapisać dane, stworzyć wykres i opisać, jak zmienia się stężenie w zależności od warunków.

Współpraca z SenseDisc Pro

Czujnik S1016 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu nauczyciel może szybko przygotować pokaz lub ćwiczenie uczniowskie bez konieczności stosowania rozbudowanego stanowiska komputerowego. W doświadczeniach z gazami szczególnie przydatny jest wykres. Stężenie par alkoholu może rosnąć po wprowadzeniu źródła par, stabilizować się w zamkniętej komorze i spadać po przewietrzeniu. Uczniowie mogą śledzić cały przebieg procesu, a nie tylko pojedynczy odczyt.

SenseDisc Pro umożliwia również pracę wielokanałową. S1016 można zestawiać z czujnikiem temperatury, wilgotności, CO₂, O₂ lub innymi modułami, aby analizować szersze warunki środowiskowe wpływające na parowanie, fermentację i pomiar gazów.

Współpraca z iLab V12.0

S1016 Alcohol Gas Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarze par alkoholu jest to szczególnie wartościowe, ponieważ najważniejsze wnioski często wynikają ze zmian stężenia w czasie. W iLab V12.0 uczniowie mogą analizować narastanie sygnału, stabilizację odczytu, spadek stężenia po przewietrzeniu, wpływ temperatury lub objętości komory oraz różnice między kolejnymi próbami. Program pomaga przejść od prostego pomiaru do uporządkowanej pracy badawczej: pytanie, procedura, dane, wykres i wniosek. Dzięki temu S1016 nie jest tylko detektorem par alkoholu. Staje się narzędziem do nauki działania sensorów, kontroli warunków pomiaru i analizy danych eksperymentalnych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1016 Alcohol Gas Sensor oznacza wygodne narzędzie do prowadzenia doświadczeń z chemii organicznej, lotności cieczy, gazów, sensorów półprzewodnikowych i bezpieczeństwa pracy laboratoryjnej. Moduł pozwala pokazać zjawiska, które są niewidoczne gołym okiem, ale możliwe do zmierzenia cyfrowo. Dla ucznia to nauka oparta na realnym pomiarze. Pary alkoholu przestają być abstrakcyjnym pojęciem — można je wykryć, zmierzyć i zobaczyć zmianę ich stężenia na wykresie. Uczeń lepiej rozumie parowanie, dyfuzję, stężenie gazów, działanie czujników i znaczenie właściwej wentylacji. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology oraz Advanced, a także jako samodzielne narzędzie do doświadczeń z gazami, substancjami lotnymi i sensorami półprzewodnikowymi.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru czujnik należy podłączyć do systemu SenseDisc Pro i pozostawić do wstępnego nagrzania. Początkowe wskazania mogą być niestabilne, dlatego właściwy pomiar należy rozpocząć dopiero po ustabilizowaniu odczytu. SWR wyraźnie wskazuje, że sensor wymaga rozgrzania, a początkowa wartość pomiaru może nie być dokładna. Czujnik należy stosować wyłącznie do pomiaru par alkoholu w fazie gazowej. Nie wolno zanurzać sondy w ciekłym alkoholu ani dopuszczać do kontaktu sensora z cieczą, ponieważ może to uszkodzić element pomiarowy. To zalecenie jest podkreślone zarówno w dokumentacji SWR, jak i w karcie produktowej. Podczas doświadczeń należy używać małych ilości substancji, pracować w dobrze wentylowanym pomieszczeniu i zachować zasady BHP. Alkohol i jego pary są łatwopalne, dlatego nie należy prowadzić pomiarów w pobliżu otwartego ognia, gorących elementów, iskier ani urządzeń mogących stanowić źródło zapłonu. W pomiarach porównawczych warto zachować tę samą objętość komory, podobną temperaturę, stały czas ekspozycji i taką samą odległość czujnika od źródła par. Dzięki temu uczniowie łatwiej porównają wyniki i zrozumieją, które czynniki wpływają na stężenie par alkoholu.
