Sonda Pomiaru Stężenia Jonów Sodu Na⁺, pomiar stężenia jonów sodu w roztworach wodnych w zakresie 0,2–2300 ppm,

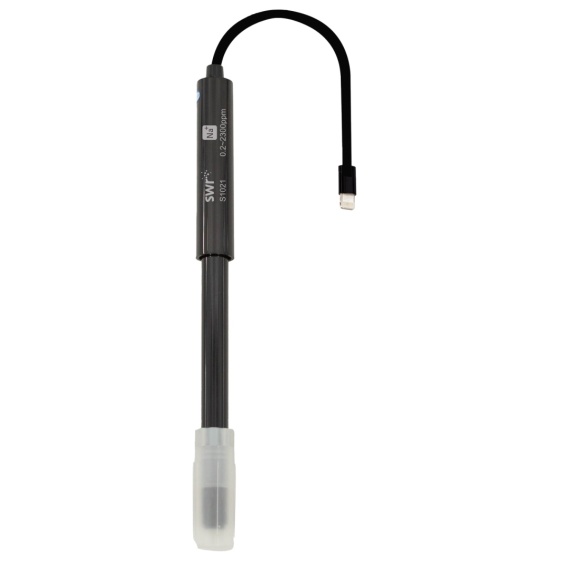

S1021 Sodium Ion Sensor — cyfrowy pomiar jonów sodu w roztworach

S1021 Sodium Ion Sensor / Sonda Pomiaru Stężenia Jonów Sodu Na⁺ to moduł pomiarowy z serii SenseDisc, przeznaczony do badania zawartości jonów sodu w roztworach wodnych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej, hydrochemicznej, rolniczej i STEM, szczególnie tam, gdzie uczniowie mają poznawać sole, elektrolity, zasolenie, analizę jonową, jakość wody oraz działanie elektrod jonoselekcyjnych. Moduł S1021 pracuje w zakresie 0,2–2300 ppm, z rozdzielczością 0,2 ppm. Według danych SWR czujnik jest przeznaczony do pomiaru zawartości jonów sodu w roztworze, a pomiar określono jako czuły, dokładny i szybki. Producent klasyfikuje go jako moduł SenseDisc z portem Lightning. Największą wartością dydaktyczną S1021 jest możliwość pokazania uczniom, że zawartość konkretnego jonu można mierzyć selektywnie, a nie tylko ogólnie przez przewodność lub smakowe skojarzenie z „solą”. Dzięki temu sonda bardzo dobrze uzupełnia czujniki S1003 Conductivity, S1019 Chloride Ion Sensor, S1022 Potassium Ion Sensor, S1020 Ammonium Ion Sensor i S1002 pH, tworząc pełniejsze stanowisko do analizy roztworów jonowych i próbek środowiskowych.

Do czego służy czujnik S1021?

Czujnik S1021 służy do pomiaru stężenia jonów sodu Na⁺ w roztworach wodnych. Wynik podawany jest w jednostce ppm, którą w prostych zastosowaniach wodnych można traktować jako wartość zbliżoną do mg/L, zależnie od procedury pomiarowej, składu próbki i sposobu przygotowania roztworu. Jony sodu występują powszechnie w wodzie, roztworach soli, wodzie mineralnej, wodzie morskiej, próbkach środowiskowych, roztworach fizjologicznych, nawozach, glebie po przygotowaniu roztworu oraz w wielu produktach spożywczych. Ich obecność może wynikać z naturalnej mineralizacji, rozpuszczania soli, działalności człowieka, zasolenia gleby, stosowania soli drogowej, procesów technologicznych lub składu surowców. W praktyce dydaktycznej moduł można wykorzystać do badania przygotowanych roztworów NaCl, próbek wody, rozcieńczeń, roztworów środowiskowych, próbek spożywczych po odpowiednim przygotowaniu oraz doświadczeń porównujących pomiar jonów sodu z ogólną przewodnością roztworu.

Jak działa elektroda jonoselekcyjna?

S1021 wykorzystuje elektrodę jonoselekcyjną, czyli elektrodę z membraną reagującą selektywnie na określony jon — w tym przypadku na jon sodu Na⁺. Po zanurzeniu elektrody w roztworze zawierającym oznaczany jon na granicy membrany i roztworu powstaje potencjał membranowy związany z aktywnością jonów sodu. Według opisu SWR elektroda jonoselekcyjna jest czujnikiem elektrochemicznym, który mierzy aktywność i stężenie jonów w roztworze z wykorzystaniem potencjału membranowego. Zależność między potencjałem membrany a zawartością oznaczanego jonu jest zgodna z równaniem Nernsta, a układ czujnika przetwarza potencjał elektrody na sygnał analogowy. Dla uczniów jest to bardzo dobre wprowadzenie do chemii analitycznej i elektrochemii. Pomiar nie opiera się na zmianie barwy, powstawaniu osadu ani subiektywnej obserwacji, ale na sygnale elektrycznym powstającym dzięki właściwościom membrany elektrody. To pozwala połączyć chemię, fizykę, technologię sensorów i cyfrową analizę danych.

Jony sodu w wodzie, glebie, żywności i organizmach

Sód jest jednym z najważniejszych kationów występujących w środowisku i organizmach żywych. W wodzie i glebie jego obecność wiąże się z zasoleniem, mineralizacją oraz składem jonowym roztworów. W biologii człowieka i zwierząt sód jest ważnym elektrolitem, związanym m.in. z gospodarką wodno-elektrolitową i przewodzeniem impulsów nerwowych. W edukacji nie chodzi jednak o diagnostykę, lecz o pokazanie roli jonów w układach biologicznych i środowiskowych. W badaniach środowiskowych pomiar jonów sodu można zestawić z pomiarem chlorków, przewodności, pH i temperatury. To pozwala uczniom zrozumieć, że „zasolenie” nie jest jednym parametrem, ale wynika z obecności wielu jonów. Sód i chlorki często występują razem, ale pomiar każdego z nich daje inną informację o próbce. W badaniach żywności i surowców S1021 może być wykorzystany w ćwiczeniach pokazujących, że zawartość sodu można analizować metodą instrumentalną po odpowiednim przygotowaniu próbki. Karta Sklep Multimedia wskazuje zastosowania obejmujące m.in. analizę sodu w produktach spożywczych oraz próbkach biologicznych i środowiskowych.

Zastosowanie w chemii, biologii, ekologii, żywności i edukacji STEM

S1021 Sodium Ion Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu jonów, soli, roztworów elektrolitów, stężenia roztworów, elektrod jonoselekcyjnych, równania Nernsta i metod analizy ilościowej. Uczniowie mogą zobaczyć, jak przygotowanie próbki, pH, obecność jonów interferujących i czystość elektrody wpływają na wynik pomiaru. W biologii i edukacji zdrowotnej moduł można wykorzystać do rozmowy o elektrolitach, roli sodu w organizmie, roztworach fizjologicznych i znaczeniu równowagi jonowej. W ekologii i geografii czujnik wspiera badania zasolenia, mineralizacji wody, wpływu soli drogowej, jakości wód powierzchniowych i zmian środowiskowych. W edukacji STEM S1021 łączy chemię analityczną, technologię sensorów, elektronikę i analizę danych. Uczniowie mogą przygotować roztwory wzorcowe, wykonać pomiary, zapisać dane, porównać wyniki i przygotować raport badawczy.

Jakie doświadczenia można wykonać?

Pomiar stężenia jonów sodu w roztworze soli To podstawowe doświadczenie z wykorzystaniem S1021. Uczniowie przygotowują roztwór NaCl, zanurzają elektrodę, czekają na stabilizację wskazania i odczytują stężenie jonów Na⁺. Producent jako typowe doświadczenie wskazuje wykrywanie stężenia jonów sodu w roztworze soli.

Porównanie różnych próbek wody Można porównać wodę z kranu, wodę mineralną, deszczówkę, wodę ze stawu, wodę z akwarium, próbkę po rozpuszczeniu soli lub przygotowane roztwory laboratoryjne. Wyniki warto zestawić z pH, przewodnością i temperaturą, aby lepiej zrozumieć charakter badanej próbki.

Badanie zasolenia wody S1021 pozwala badać jeden z kluczowych składników zasolenia, czyli jony sodu. W połączeniu z czujnikiem chlorków S1019 i przewodności S1003 można pokazać, że zasolenie jest efektem obecności wielu jonów, a nie tylko jednej substancji.

Wpływ rozcieńczania na stężenie jonów sodu Uczniowie mogą przygotować roztwór soli, a następnie serię rozcieńczeń. Dzięki temu zobaczą, jak zmniejsza się stężenie jonów Na⁺ i jak pomiar cyfrowy pomaga analizować zależność między rozcieńczeniem a wynikiem.

Porównanie sodu i przewodności W połączeniu z czujnikiem przewodności S1003 można pokazać, że przewodność informuje o ogólnej zawartości jonów, ale nie mówi, które konkretnie jony są obecne w próbce. S1021 pozwala przejść od pomiaru ogólnego do bardziej selektywnej analizy jonowej.

Porównanie jonów sodu i chlorków W połączeniu z czujnikiem S1019 można porównać stężenie Na⁺ i Cl⁻ w roztworach soli. To dobre ćwiczenie do rozmowy o dysocjacji NaCl, stechiometrii, jonach dodatnich i ujemnych oraz interpretacji wyników.

Wpływ soli drogowej na środowisko W projekcie środowiskowym uczniowie mogą badać próbki wody lub roztwory przygotowane z materiału pobranego w pobliżu dróg, po odpowiednim i bezpiecznym przygotowaniu próbki. Pomiar sodu można zestawić z chlorkami i przewodnością.

Sód w roztworach biologicznych i żywnościowych Po odpowiednim przygotowaniu próbki można omówić obecność sodu w produktach spożywczych, roztworach technologicznych lub modelowych roztworach fizjologicznych. Karta Sklep Multimedia wskazuje analizę sodu w próbkach biologicznych i produktach spożywczych jako jedno z zastosowań modułu.

Interferencje jonowe w pomiarze sodu Producent wskazuje, że pomiar mogą zakłócać jony H⁺, K⁺ i NH₄⁺. To bardzo dobry punkt wyjścia do lekcji o selektywności elektrody i ograniczeniach metody analitycznej.

Projekt badawczy — sód w różnych próbkach Uczniowie mogą przygotować projekt: wybrać próbki, opisać ich pochodzenie, zmierzyć stężenie sodu, przewodność, pH i temperaturę, a następnie przygotować tabelę, wykres i wniosek. To bardzo dobra forma pracy interdyscyplinarnej.

Współpraca z SenseDisc Pro

Czujnik S1021 współpracuje ze stacją bazową SenseDisc Pro przez port Lightning. Producent wskazuje, że moduł należy podłączyć do dowolnego portu SenseDisc, następnie podłączyć elektrodę do czujnika i zanurzyć ją w badanym roztworze w celu zbierania danych. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. W pomiarach jonoselekcyjnych szczególnie przydatny jest wykres, ponieważ wskazanie elektrody może stabilizować się stopniowo po zanurzeniu w próbce. SenseDisc Pro umożliwia także pracę wielokanałową. S1021 można łączyć z czujnikiem pH S1002, przewodności S1003, chlorków S1019, potasu S1022, amonu S1020, temperatury S0009 lub innymi modułami. Dzięki temu można tworzyć kompletne stanowiska do badania jakości wody, zasolenia, roztworów soli i próbek środowiskowych.

Współpraca z iLab V12.0

S1021 Sodium Ion Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach jonoselekcyjnych oprogramowanie jest szczególnie przydatne, ponieważ pozwala śledzić stabilizację wskazań i dokumentować cały przebieg doświadczenia. W iLab V12.0 uczniowie mogą porównywać próbki, analizować wpływ rozcieńczania, zestawiać wyniki z przewodnością i pH oraz przygotowywać raporty z badań. Program pomaga uporządkować pracę: przygotowanie próbek, pomiar, zapis danych, tabela, wykres i wniosek. Dzięki temu S1021 nie jest tylko sondą do odczytu jednej wartości. Staje się narzędziem do nauki pełnej procedury analitycznej — od przygotowania próbki po interpretację wyniku w kontekście chemicznym, biologicznym lub środowiskowym.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1021 Sodium Ion Sensor oznacza możliwość prowadzenia bardziej zaawansowanych, ale nadal szkolnych doświadczeń z chemii analitycznej, hydrochemii, ekologii, biologii i badań żywności. Moduł pozwala pokazać uczniom, jak działają elektrody jonoselekcyjne i jak wygląda ilościowy pomiar konkretnego jonu w roztworze. Dla ucznia to bardzo dobra nauka pracy laboratoryjnej. Uczeń widzi, że wynik pomiaru zależy nie tylko od samego czujnika, ale także od przygotowania próbki, pH, obecności jonów interferujących, czystości elektrody, stabilizacji wskazań i warunków pomiaru. To rozwija dokładność, cierpliwość i umiejętność krytycznej interpretacji danych. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową, geograficzną, rolniczą, żywnościową i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, a także jako samodzielne narzędzie do badań sodu, zasolenia, jakości wody i roztworów soli.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru elektrodę należy podłączyć do modułu S1021, a moduł do portu SenseDisc. Następnie elektrodę należy zanurzyć w badanym roztworze i odczekać na stabilizację wskazania. Po pomiarze producent zaleca przepłukanie elektrody wodą destylowaną, delikatne osuszenie bibułą filtracyjną, założenie osłony i przechowywanie sondy w opakowaniu. Przy zmianie próbki należy dokładnie przepłukać elektrodę, aby nie przenosić jonów z jednego roztworu do drugiego. W pomiarach porównawczych warto stosować czyste naczynia, podobną objętość próbki, podobną temperaturę i taki sam czas oczekiwania na stabilizację wskazania. Producent wskazuje, że jony H⁺, K⁺ i NH₄⁺ mogą zakłócać pomiar. Aby ograniczyć wpływ jonów wodorowych, SWR zaleca regulację pH próbki do wartości 10 za pomocą 0,2 mol/L diizopropyloaminy. Jeżeli elektroda była długo nieużywana i nie ma kontaktu z roztworem wewnętrznym, producent zaleca delikatne poruszenie / przechylenie elektrody, aby roztwór wewnętrzny wrócił do górnej części elektrody, a następnie zanurzenie elektrody w roztworze o pNa = 4 przez ponad 8 godzin. Podczas pomiaru elektroda powinna być całkowicie zanurzona w badanym roztworze. Należy utrzymywać elektrodę i część izolacyjną w stanie czystym i suchym, chronić membranę przed zabrudzeniem, uszkodzeniem, tarciem i silnymi drganiami.
