Sonda Pomiaru Stężenia Jonów Chlorkowych Cl⁻, przeznaczony do badania zawartości jonów chlorkowych w roztworach wodnych

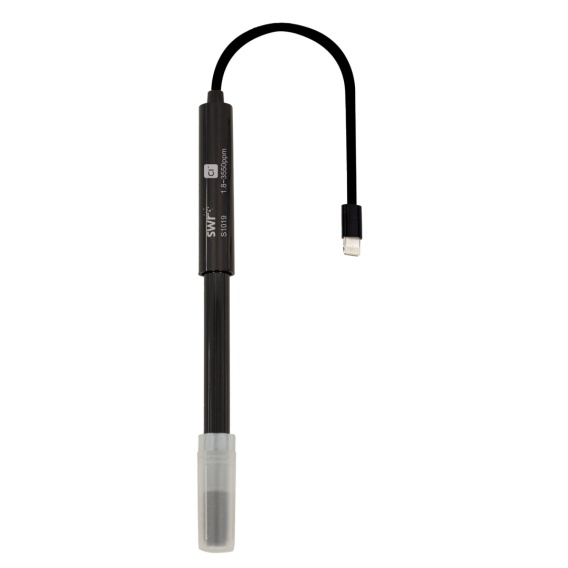

S1019 Chloride Ion Sensor — cyfrowy pomiar jonów chlorkowych w roztworach

S1019 Chloride Ion Sensor / Sonda Pomiaru Stężenia Jonów Chlorkowych Cl⁻ to moduł pomiarowy z serii SenseDisc, przeznaczony do badania zawartości jonów chlorkowych w roztworach wodnych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej, hydrochemicznej i STEM, szczególnie tam, gdzie uczniowie mają poznawać właściwości soli, jakość wody, zasolenie, analizę jonową oraz działanie elektrod jonoselekcyjnych. Moduł S1019 pracuje w zakresie 1,8–3550 ppm, z rozdzielczością 0,3 ppm. Według danych SWR czujnik jest przeznaczony do pomiaru stężenia jonów chlorkowych w roztworze, a jego pomiar ma być czuły, dokładny i szybki. Producent klasyfikuje go jako moduł SenseDisc z portem Lightning. Największą wartością dydaktyczną S1019 jest możliwość pokazania uczniom, że zawartość konkretnego jonu w roztworze można mierzyć selektywnie, a nie tylko ogólnie przez przewodność czy odczyn pH. Dzięki temu sonda bardzo dobrze uzupełnia czujniki S1002 pH, S1003 Conductivity, S1013 ORP, S1015 Nitrite Ion Sensor i S1018 Nitrate Ion Sensor, tworząc bardziej kompletne stanowisko do analizy jakości wody i roztworów.

Do czego służy czujnik S1019?

Czujnik S1019 służy do pomiaru stężenia jonów chlorkowych Cl⁻ w roztworach wodnych. Wynik podawany jest w jednostce ppm, którą w prostych zastosowaniach wodnych można traktować jako zbliżoną do mg/L, zależnie od przyjętej procedury pomiarowej, składu próbki i sposobu przygotowania roztworu. Jony chlorkowe występują powszechnie w wodzie, roztworach soli, wodzie wodociągowej, wodach powierzchniowych, wodzie morskiej, próbkach środowiskowych i wielu układach biologicznych. Ich obecność może wynikać z naturalnego zasolenia, rozpuszczania soli mineralnych, działalności człowieka, stosowania soli drogowej, ścieków, procesów technologicznych albo kontaktu wody z materiałami zawierającymi chlorki. W praktyce dydaktycznej moduł można wykorzystać do badania przygotowanych roztworów soli, próbek wody, roztworów środowiskowych, rozcieńczeń, zmian stężenia jonów oraz porównywania różnych źródeł wody. Oficjalny opis SWR wskazuje jako typowe doświadczenie wykrywanie / oznaczanie stężenia jonów chlorkowych.

Jak działa elektroda jonoselekcyjna?

S1019 wykorzystuje elektrodę jonoselekcyjną, czyli elektrodę z membraną reagującą selektywnie na określony jon — w tym przypadku na jon chlorkowy Cl⁻. Po zanurzeniu elektrody w roztworze zawierającym oznaczany jon na granicy membrany i roztworu powstaje potencjał membranowy związany z aktywnością jonów chlorkowych. Według opisu SWR elektroda jonoselekcyjna jest czujnikiem elektrochemicznym, który mierzy aktywność i stężenie jonów w roztworze z wykorzystaniem potencjału membranowego. Zależność między potencjałem membrany a zawartością oznaczanego jonu odpowiada zależności opisanej równaniem Nernsta, a układ czujnika przetwarza potencjał elektrody na sygnał analogowy. Dla uczniów jest to bardzo dobre wprowadzenie do chemii analitycznej i elektrochemii. Pomiar nie opiera się tutaj na zmianie barwy, osadzie ani subiektywnej obserwacji, ale na sygnale elektrycznym powstającym dzięki właściwościom membrany elektrody. To pozwala połączyć chemię, fizykę, technologię sensorów i cyfrową analizę danych.

Jony chlorkowe w wodzie i środowisku

Chlorki są jednymi z najczęściej spotykanych jonów w wodach naturalnych i użytkowych. Ich obecność w rozsądnych ilościach może być naturalna, ale podwyższone stężenie może wskazywać na zwiększone zasolenie, wpływ działalności człowieka, ścieki, spływ z dróg posypywanych solą, zanieczyszczenia przemysłowe albo kontakt wody z określonymi materiałami. W edukacji środowiskowej S1019 pozwala pokazać, że woda nie jest jednorodną substancją, lecz roztworem zawierającym różne jony. Uczniowie mogą porównać wodę z kranu, wodę mineralną, deszczówkę, wodę ze stawu, akwarium, próbkę po rozpuszczeniu soli kuchennej albo wodę z różnych stanowisk terenowych. Sam pomiar chlorków nie stanowi pełnej analizy jakości wody. Najlepiej zestawiać go z innymi parametrami: przewodnością, pH, temperaturą, ORP, tlenem rozpuszczonym, azotanami, azotynami lub jonami amonowymi. Taka analiza wieloparametrowa pomaga uczniom zrozumieć, że jakość wody trzeba interpretować w szerszym kontekście.

Zastosowanie w chemii, biologii, ekologii i edukacji STEM

S1019 Chloride Ion Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu jonów, soli, roztworów elektrolitów, rozpuszczalności, stężenia roztworów, elektrod jonoselekcyjnych, równania Nernsta i metod analizy ilościowej. Uczniowie mogą zobaczyć, jak przygotowanie próbki, rozcieńczanie i obecność jonów wpływa na wynik pomiaru. W biologii i ekologii moduł wspiera badanie środowisk wodnych, zasolenia, wpływu soli na organizmy, warunków życia w wodzie, jakości wody oraz zmian powodowanych przez działalność człowieka. Może być używany w projektach dotyczących wód powierzchniowych, akwarystyki edukacyjnej, gleby po przygotowaniu roztworu, wpływu soli drogowej na środowisko oraz porównywania próbek z różnych lokalizacji. W edukacji STEM czujnik łączy chemię analityczną, technologię sensorów, elektronikę i analizę danych. Uczniowie mogą przygotować roztwory, wykonać pomiary, zapisać dane, porównać wyniki i przygotować raport badawczy.

Jakie doświadczenia można wykonać?

Pomiar stężenia jonów chlorkowych w roztworze To podstawowe doświadczenie z wykorzystaniem S1019. Uczniowie przygotowują roztwór lub badaną próbkę, zanurzają elektrodę, czekają na stabilizację wskazania i odczytują stężenie jonów Cl⁻. Oficjalne materiały SWR wskazują wykrywanie stężenia jonów chlorkowych jako typowe doświadczenie dla tego modułu.

Porównanie różnych próbek wody Można porównać wodę z kranu, wodę mineralną, deszczówkę, wodę ze stawu, akwarium, oczka wodnego lub przygotowane próbki laboratoryjne. Wyniki warto zestawić z pH, przewodnością i temperaturą, aby lepiej zrozumieć charakter badanej próbki.

Badanie zawartości chlorków w wodzie wodociągowej Dokumentacja SWR wskazuje jako przykładowe doświadczenie wykrywanie zawartości jonów chlorkowych w wodzie z kranu. To bardzo dobre ćwiczenie do rozmowy o wodzie użytkowej, mineralizacji i analizie parametrów chemicznych.

Wpływ rozcieńczania na stężenie chlorków Uczniowie mogą przygotować roztwór soli, a następnie serię rozcieńczeń. Dzięki temu zobaczą, jak zmniejsza się stężenie jonów Cl⁻ i jak pomiar cyfrowy pomaga analizować zależność między rozcieńczeniem a wynikiem.

Porównanie przewodności i stężenia chlorków W połączeniu z czujnikiem przewodności S1003 można pokazać, że przewodność informuje o ogólnej zawartości jonów, ale nie mówi, jakie konkretnie jony są obecne w próbce. S1019 pozwala przejść od pomiaru ogólnego do bardziej selektywnej analizy jonowej.

Zasolenie wody jako problem środowiskowy Czujnik można wykorzystać w projekcie dotyczącym zasolenia wód, wpływu soli drogowej, spływu powierzchniowego lub zanieczyszczeń antropogenicznych. Uczniowie mogą porównać próbki z różnych miejsc i zastanowić się, skąd biorą się różnice w stężeniu chlorków.

Badanie wpływu soli na rośliny lub organizmy wodne W bezpiecznie przygotowanych doświadczeniach można omówić, dlaczego nadmierna zawartość soli w środowisku może wpływać na organizmy. Pomiar chlorków warto zestawić z obserwacją biologiczną i pomiarem przewodności.

Zmiana stężenia jonów chlorkowych w reakcji chemicznej Dokumentacja SWR wskazuje także doświadczenie dotyczące zmiany zawartości jonów chlorkowych w reakcji dwutlenku manganu ze stężonym kwasem solnym. Takie doświadczenie wymaga zaawansowanej pracowni, ścisłego nadzoru nauczyciela i pełnych zasad BHP, dlatego w opisie sklepowym warto traktować je jako przykład dla przygotowanych laboratoriów, a nie ćwiczenie podstawowe.

Porównanie chlorków z azotanami i azotynami W połączeniu z czujnikami S1018 i S1015 można pokazać, że różne aniony występują w wodzie w różnych stężeniach i mają różne znaczenie środowiskowe. To dobre ćwiczenie z analizy wielojonowej.

Projekt środowiskowy — chlorki w wodzie Uczniowie mogą przygotować projekt badawczy: zebrać próbki z różnych miejsc, opisać ich pochodzenie, zmierzyć chlorki, przewodność, pH i temperaturę, a następnie przygotować tabelę, wykres i wniosek. To bardzo dobra forma pracy interdyscyplinarnej.

Współpraca z SenseDisc Pro

Czujnik S1019 współpracuje ze stacją bazową SenseDisc Pro przez port Lightning. Producent wskazuje, że moduł należy podłączyć do dowolnego portu SenseDisc, następnie podłączyć elektrodę do czujnika i zanurzyć ją w badanym roztworze w celu zbierania danych. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. W doświadczeniach jonoselekcyjnych szczególnie przydatny jest wykres, ponieważ wskazanie elektrody może stabilizować się stopniowo po zanurzeniu w próbce. SenseDisc Pro umożliwia także pracę wielokanałową. S1019 można łączyć z czujnikiem pH S1002, przewodności S1003, ORP S1013, temperatury S0009, tlenu rozpuszczonego S1005, azotanów S1018, azotynów S1015 lub innymi modułami. Dzięki temu można tworzyć kompletne stanowiska do badania jakości wody, zasolenia i próbek środowiskowych.

Współpraca z iLab V12.0

S1019 Chloride Ion Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach jonoselekcyjnych oprogramowanie jest szczególnie przydatne, ponieważ pozwala śledzić stabilizację wskazań i dokumentować cały przebieg doświadczenia. W iLab V12.0 uczniowie mogą porównywać próbki, zapisywać serie pomiarowe, analizować wpływ rozcieńczania, zestawiać wyniki z przewodnością i pH oraz przygotowywać raporty z badań. Program pomaga uporządkować pracę: przygotowanie próbek, pomiar, zapis danych, tabela, wykres i wniosek. Dzięki temu S1019 nie jest tylko sondą do odczytu jednej wartości. Staje się narzędziem do nauki pełnej procedury analitycznej — od przygotowania próbki po interpretację wyniku w kontekście chemicznym lub środowiskowym.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1019 Chloride Ion Sensor oznacza możliwość prowadzenia bardziej zaawansowanych, ale nadal szkolnych doświadczeń z chemii analitycznej, hydrochemii, ekologii i badań środowiskowych. Moduł pozwala pokazać uczniom, jak działają elektrody jonoselekcyjne i jak wygląda ilościowy pomiar konkretnego jonu w roztworze. Dla ucznia to bardzo dobra nauka pracy laboratoryjnej. Uczeń widzi, że wynik pomiaru zależy nie tylko od samego czujnika, ale także od przygotowania próbki, czystości elektrody, stabilizacji wskazań, temperatury i warunków pomiaru. To rozwija dokładność, cierpliwość i umiejętność krytycznej interpretacji danych. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową, geograficzną i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, a także jako samodzielne narzędzie do badań wody, chlorków, zasolenia i jakości środowiska.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru elektrodę należy przygotować zgodnie z instrukcją. Producent zaleca podłączenie elektrody do modułu S1019, zanurzenie jej w badanym roztworze i prowadzenie zbierania danych po umieszczeniu sondy w próbce. Przy zmianie próbki należy zadbać o czystość elektrody, aby nie przenosić jonów z jednego roztworu do drugiego. W pomiarach porównawczych warto stosować czyste naczynia, podobną objętość próbki, podobną temperaturę i taki sam czas oczekiwania na stabilizację wskazania. Elektrodę należy chronić przed tarciem, silnymi drganiami, uderzeniami i zabrudzeniem. SWR zaleca, aby nie osuszać elektrody gazą ani papierem / chusteczką w sposób, który mógłby uszkodzić membranę czułą. Wtyk elektrody powinien pozostawać suchy i czysty, a sama elektroda powinna być chroniona przed korozją i zanieczyszczeniem. Producent zaleca przechowywanie elektrody w lodówce, w temperaturze około 5°C, aby wydłużyć jej żywotność i utrzymać dobrą sprawność pomiarową. W interpretacji wyników należy pamiętać, że czujnik mierzy stężenie jonów chlorkowych, a nie ogólną „słoność” próbki w pełnym znaczeniu chemicznym. Woda może zawierać także inne jony, dlatego najlepsze efekty dydaktyczne daje zestawienie S1019 z czujnikiem przewodności, pH i temperatury.
