Sonda Pomiaru Stężenia Jonów Azotanowych NO₃⁻, pomiar stężenia jonów azotanowych w roztworach wodnych w zakresie 0,6–6200 ppm

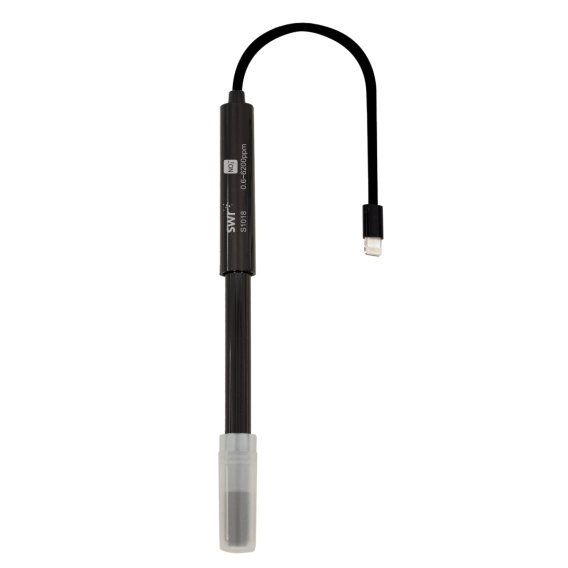

S1018 Nitrate Ion Sensor — cyfrowy pomiar jonów azotanowych w roztworach

S1018 Nitrate Ion Sensor / Sonda Pomiaru Stężenia Jonów Azotanowych NO₃⁻ to moduł pomiarowy z serii SenseDisc, przeznaczony do badania zawartości jonów azotanowych w roztworach wodnych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej, hydrochemicznej, rolniczej i STEM, szczególnie tam, gdzie uczniowie mają poznawać związki azotu, jakość wody, nawożenie, przemiany biogeochemiczne oraz metody analizy jonowej. Moduł S1018 pracuje w zakresie 0,6–6200 ppm, z rozdzielczością 0,4 ppm. Producent wskazuje, że czujnik jest przeznaczony do dokładnego, czułego i szybkiego pomiaru zawartości jonów azotanowych w roztworze. Oficjalna karta SWR opisuje go jako czujnik z elektrodą jonoselekcyjną, która mierzy aktywność i stężenie jonów w roztworze na podstawie potencjału membranowego. Największą wartością dydaktyczną S1018 jest możliwość pokazania uczniom, że jakość wody, gleby i nawozów można badać nie tylko przez ogólne parametry, takie jak pH czy przewodność, ale również przez selektywny pomiar konkretnego jonu. Dzięki temu czujnik bardzo dobrze uzupełnia moduły S1002 pH, S1003 Conductivity, S1013 ORP, S1015 Nitrite Ion Sensor i S1020 Ammonium Ion Sensor, tworząc pełniejsze stanowisko do analizy związków azotu.

Do czego służy czujnik S1018?

Czujnik S1018 służy do pomiaru stężenia jonów azotanowych NO₃⁻ w roztworach wodnych. Wynik podawany jest w jednostce ppm, którą w prostych zastosowaniach wodnych można traktować jako zbliżoną do mg/L, zależnie od przyjętej procedury pomiarowej, składu próbki i sposobu przygotowania roztworu. Azotany są jedną z najważniejszych form azotu w środowisku. Występują w wodzie, glebie, nawozach, ściekach, roztworach odżywczych i układach biologicznych. Są niezbędne dla wzrostu roślin, ale ich nadmiar może prowadzić do zanieczyszczenia wód, eutrofizacji i zaburzeń równowagi ekosystemów wodnych. Dlatego pomiar jonów azotanowych jest bardzo dobrym punktem wyjścia do zajęć z chemii środowiska, biologii, ekologii, geografii i edukacji rolniczej. W praktyce dydaktycznej moduł można wykorzystać do badania przygotowanych roztworów wzorcowych, próbek wody, roztworów nawozowych, próbek środowiskowych po odpowiednim przygotowaniu oraz doświadczeń dotyczących cyklu azotu. Producent jako typowe doświadczenie wskazuje oznaczanie zawartości azotanów w nawozach.

Jak działa elektroda jonoselekcyjna?

S1018 wykorzystuje elektrodę jonoselekcyjną, czyli elektrodę z membraną reagującą selektywnie na określony jon — w tym przypadku na jon azotanowy NO₃⁻. Kiedy elektroda zostanie zanurzona w roztworze zawierającym oznaczany jon, na granicy membrany i roztworu powstaje potencjał membranowy. Układ pomiarowy przetwarza ten potencjał na sygnał odpowiadający aktywności i stężeniu jonów azotanowych. Według opisu SWR elektroda jonoselekcyjna jest rodzajem czujnika elektrochemicznego, a zależność między potencjałem membrany i zawartością oznaczanego jonu jest zgodna z równaniem Nernsta. Producent podaje również, że obwód czujnika przetwarza potencjał elektrody na sygnał analogowy. Dla uczniów jest to bardzo dobre wprowadzenie do nowoczesnej chemii analitycznej. Pomiar nie polega tutaj na obserwacji barwy, zapachu czy osadu, ale na odczycie sygnału elektrycznego powstającego dzięki właściwościom membrany elektrody. To pozwala połączyć chemię, elektrochemię, technologię sensorów i analizę danych.

Azotany w wodzie, glebie i nawozach

Jony azotanowe są ważnym składnikiem cyklu azotu. Rośliny pobierają azot m.in. w formie azotanów, dlatego związki te są powszechnie obecne w nawozach i roztworach odżywczych. Jednocześnie nadmierne ilości azotanów mogą przedostawać się do wód powierzchniowych i podziemnych, szczególnie w wyniku intensywnego nawożenia, spływu z pól, niewłaściwej gospodarki ściekowej lub rozkładu materii organicznej. W edukacji przyrodniczej czujnik S1018 pozwala pokazać, że azotany są zarówno składnikiem potrzebnym organizmom, jak i parametrem środowiskowym wymagającym kontroli. Uczniowie mogą analizować, dlaczego ta sama substancja w jednym kontekście wspiera wzrost roślin, a w innym może przyczyniać się do pogorszenia jakości wody. Warto podkreślić, że sam pomiar azotanów nie daje pełnej informacji o jakości próbki. Najlepiej zestawiać go z pH, przewodnością, temperaturą, tlenem rozpuszczonym, ORP, azotynami i jonami amonowymi. Taka analiza wieloparametrowa rozwija u uczniów umiejętność interpretowania danych w szerszym kontekście.

Zastosowanie w chemii, biologii, ekologii, rolnictwie i edukacji STEM

S1018 Nitrate Ion Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu jonów, roztworów, elektrod jonoselekcyjnych, równania Nernsta, kalibracji, analizy ilościowej, nawozów mineralnych i związków azotu. Uczniowie mogą poznać różnicę między pomiarem jakościowym i ilościowym oraz zrozumieć, dlaczego przygotowanie próbki ma znaczenie dla wiarygodności wyniku. W biologii i ekologii moduł wspiera naukę o cyklu azotu, odżywianiu mineralnym roślin, eutrofizacji, jakości wody, funkcjonowaniu zbiorników wodnych i wpływie działalności człowieka na środowisko. Można go wykorzystać przy omawianiu ekosystemów wodnych, rolnictwa, nawożenia, akwarystyki edukacyjnej, gospodarki ściekowej i ochrony zasobów wodnych. W edukacji STEM czujnik łączy chemię analityczną, technologię sensorów, elektronikę i analizę danych. Uczniowie mogą przygotować roztwory, wykonać pomiary, zestawić wyniki z innymi parametrami i opracować raport badawczy.

Jakie doświadczenia można wykonać?

Pomiar stężenia jonów azotanowych w roztworze To podstawowe doświadczenie z wykorzystaniem S1018. Uczniowie przygotowują roztwór lub badaną próbkę, zanurzają elektrodę, czekają na stabilizację wskazania i odczytują stężenie NO₃⁻. Oficjalny opis SWR wskazuje, że czujnik służy do dokładnego, czułego i szybkiego pomiaru zawartości jonów azotanowych w roztworze.

Oznaczanie azotanów w nawozach Producent wskazuje oznaczanie zawartości azotanów w nawozach jako typowe doświadczenie. Uczniowie mogą porównać roztwory przygotowane z różnych nawozów, omówić rolę azotanów w odżywianiu roślin i powiązać wynik pomiaru z praktyką rolniczą lub ogrodniczą.

Porównanie różnych próbek wody Można porównać wodę z kranu, wodę deszczową, wodę ze stawu, akwarium, oczka wodnego lub przygotowane próbki laboratoryjne. Wyniki warto zestawić z pH, przewodnością i temperaturą, aby lepiej zrozumieć charakter badanej próbki.

Cykl azotu w środowisku wodnym S1018 pozwala praktycznie omawiać przemiany związków azotu. Uczniowie mogą analizować, gdzie w cyklu azotu pojawiają się azotany, czym różnią się od azotynów i jonów amonowych oraz dlaczego ich obecność w wodzie może mieć znaczenie środowiskowe.

Wpływ nawożenia na wodę i glebę Po przygotowaniu bezpiecznych, rozcieńczonych roztworów uczniowie mogą sprawdzić, jak roztwory nawozowe wpływają na stężenie azotanów. To bardzo dobre doświadczenie łączące chemię, biologię roślin, rolnictwo i ochronę środowiska.

Rozcieńczanie roztworu azotanów Uczniowie mogą przygotować serię rozcieńczeń i sprawdzić, jak zmienia się wskazanie czujnika. Ćwiczenie dobrze wspiera naukę stężeń, proporcji, pracy laboratoryjnej i analizy ilościowej.

Porównanie azotanów i azotynów W połączeniu z czujnikiem S1015 Nitrite Ion Sensor można porównać dwie różne formy azotu w roztworze. Uczniowie lepiej zrozumieją, że związki azotu występują w środowisku w wielu postaciach i nie należy traktować ich jako jednej, ogólnej kategorii.

Wpływ pH na warunki pomiaru Producent wskazuje, że pH badanej próbki powinno mieścić się w zakresie 4–9. Można wykorzystać to do omówienia, dlaczego warunki próbki mają znaczenie dla pomiaru jonoselekcyjnego i dlaczego nie każda próbka nadaje się do bezpośredniego pomiaru bez przygotowania.

Projekt środowiskowy — azotany w wodzie Uczniowie mogą przygotować projekt badawczy: zebrać próbki z różnych miejsc, opisać ich pochodzenie, zmierzyć azotany, pH, przewodność i temperaturę, a następnie przygotować tabelę, wykres i wniosek. To bardzo dobra forma pracy interdyscyplinarnej.

Analiza wieloparametrowa jakości wody S1018 można zestawić z czujnikami pH, przewodności, tlenu rozpuszczonego, ORP i temperatury. Uczniowie widzą wtedy, że jakość wody jest zjawiskiem wielowymiarowym, którego nie da się ocenić jednym parametrem.

Współpraca z SenseDisc Pro

Czujnik S1018 współpracuje ze stacją bazową SenseDisc Pro przez port Lightning. Producent wskazuje, że moduł należy podłączyć do dowolnego portu SenseDisc, a elektrodę zanurzyć w roztworze; dane należy zbierać po ustabilizowaniu wskazania elektrody. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. W doświadczeniach jonoselekcyjnych szczególnie przydatny jest wykres, ponieważ wskazanie elektrody może stabilizować się stopniowo po zanurzeniu w próbce. SenseDisc Pro umożliwia także pracę wielokanałową. S1018 można łączyć z czujnikiem pH S1002, przewodności S1003, ORP S1013, temperatury S0009, tlenu rozpuszczonego S1005, azotynów S1015 lub innymi modułami. Dzięki temu można tworzyć kompletne stanowiska do badania jakości wody, roztworów nawozowych i próbek środowiskowych.

Współpraca z iLab V12.0

S1018 Nitrate Ion Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach jonoselekcyjnych oprogramowanie jest szczególnie przydatne, ponieważ pozwala śledzić stabilizację wskazań i dokumentować cały przebieg doświadczenia. W iLab V12.0 uczniowie mogą porównywać próbki, zapisywać serie pomiarowe, analizować wpływ rozcieńczania, zestawiać wyniki z pH i przewodnością oraz przygotowywać raporty z badań. Program pomaga uporządkować pracę: przygotowanie próbek, pomiar, zapis danych, tabela, wykres i wniosek. Dzięki temu S1018 nie jest tylko sondą do odczytu jednej wartości. Staje się narzędziem do nauki pełnej procedury analitycznej — od przygotowania próbki po interpretację wyniku w kontekście środowiskowym lub rolniczym.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1018 Nitrate Ion Sensor oznacza możliwość prowadzenia bardziej zaawansowanych, ale nadal szkolnych doświadczeń z chemii analitycznej, ekologii, hydrochemii i edukacji rolniczej. Moduł pozwala pokazać uczniom, jak działają elektrody jonoselekcyjne i jak wygląda ilościowy pomiar konkretnego jonu w roztworze. Dla ucznia to bardzo dobra nauka pracy laboratoryjnej. Uczeń widzi, że wynik pomiaru zależy nie tylko od samego czujnika, ale także od przygotowania próbki, czystości elektrody, stabilizacji wskazań, pH i warunków pomiaru. To rozwija uważność, dokładność i umiejętność krytycznej interpretacji danych. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową, geograficzną, rolniczą i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, a także jako samodzielne narzędzie do badań wody, nawozów, jonów azotanowych i jakości środowiska.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru elektrodę należy przygotować zgodnie z instrukcją. Producent zaleca zanurzenie końcówki pomiarowej elektrody w roztworze i zbieranie danych dopiero po ustabilizowaniu odczytu. Po zakończeniu pomiaru elektrodę należy możliwie szybko przepłukać wodą destylowaną, osuszyć bibułą filtracyjną, założyć osłonę ochronną i odłożyć do opakowania. Przy zmianie próbki należy najpierw dokładnie przepłukać elektrodę wodą destylowaną, delikatnie osuszyć ją bibułą filtracyjną i dopiero wtedy zanurzyć w kolejnej próbce. Taka procedura ogranicza ryzyko zanieczyszczenia krzyżowego między próbkami. Badana próbka powinna mieć pH w zakresie 4–9. Poza tym zakresem wskazania mogą być mniej stabilne lub wymagać ostrożniejszej interpretacji. W pomiarach porównawczych warto stosować podobną objętość próbki, podobną temperaturę, ten sam czas stabilizacji i czyste naczynia. Elektrodę należy chronić przed tarciem, silnymi drganiami, uderzeniami i zabrudzeniem. Producent wyraźnie zaleca, aby nie osuszać elektrody gazą ani ręcznikiem papierowym, ponieważ może to uszkodzić membranę czułą. Wtyk elektrody powinien pozostawać suchy i czysty. Elektrodę należy przechowywać w suchym, wentylowanym pomieszczeniu o normalnym ciśnieniu, w temperaturze 5–45°C, przy wilgotności względnej nie większej niż 85% i bez obecności gazów korozyjnych w powietrzu.
